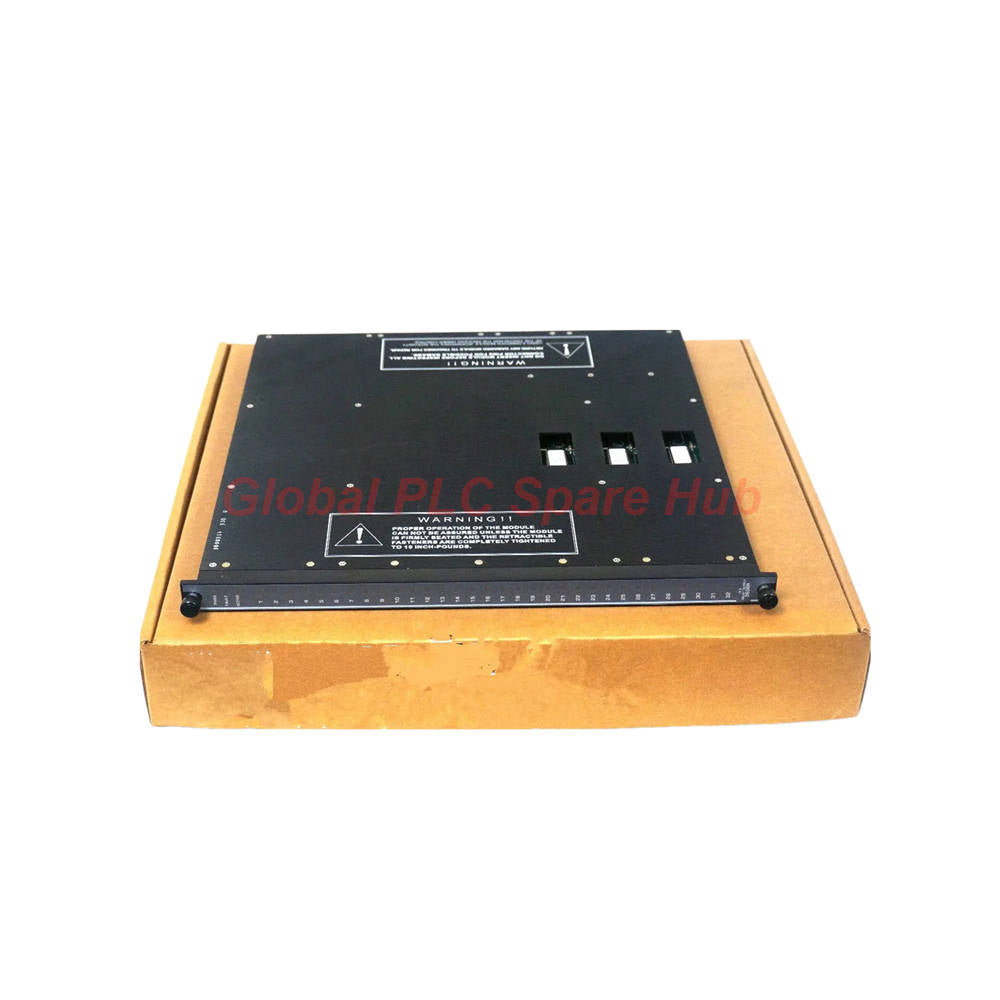

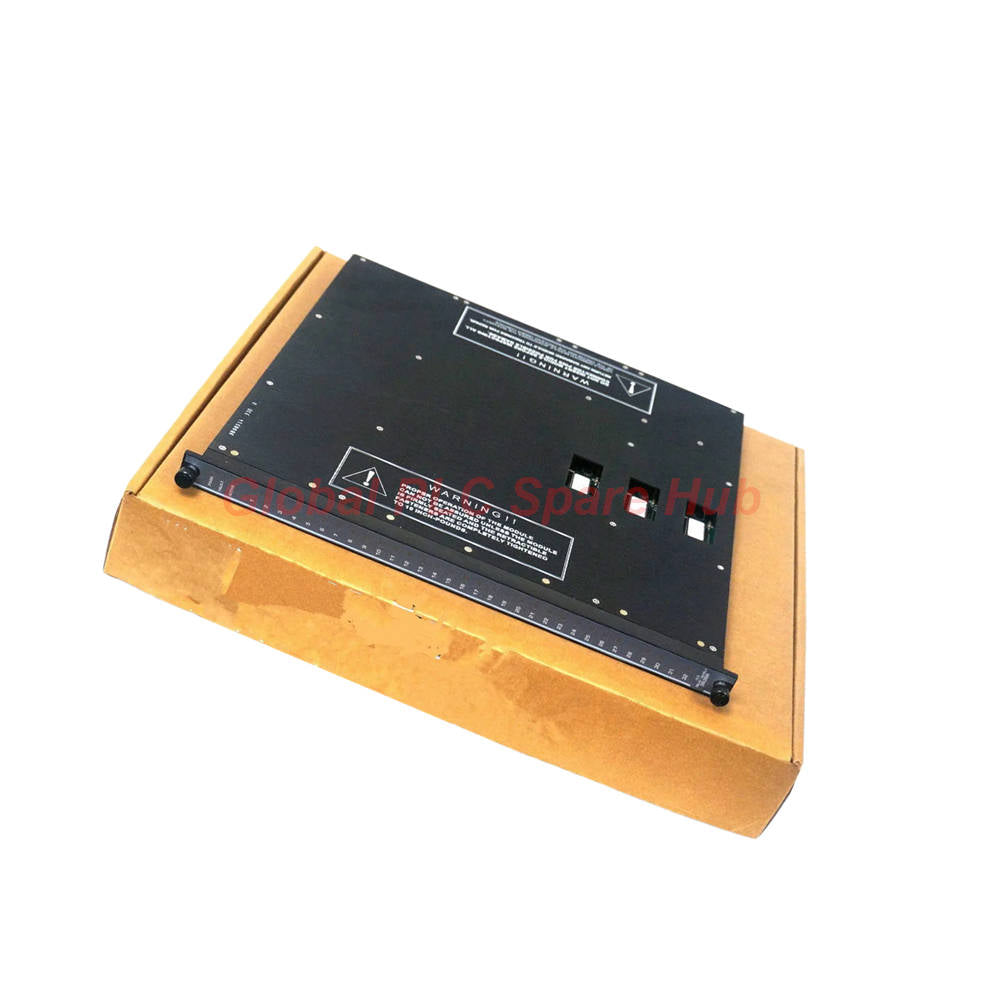

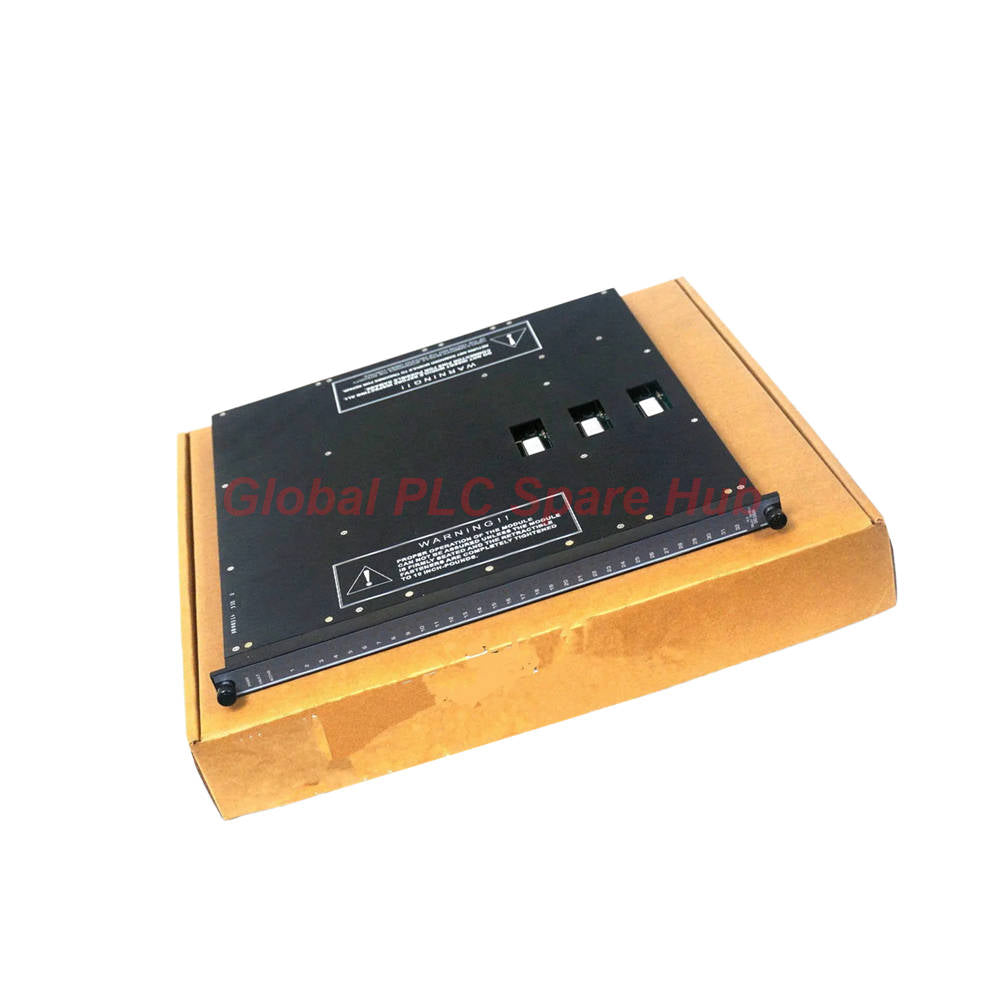

وحدة مخرج مرحل Triconex 3636R بـ 32 نقطة للتحكم الصناعي

أداء التحكم في المرحلات المُهندسة – 3636R

3636R هي وحدة إخراج مرحل عالية الموثوقية مصممة لأنظمة الأتمتة الصناعية وحماية العمليات.

تتعامل الوحدة مع 32 مخرج مرحل مستقل مع تشخيصات مدمجة وتحقق مستمر من التشغيل.

تدعم بنيتها بيئات التحكم الصعبة التي تتطلب أداء تبديل موثوقًا واكتشافًا سريعًا للأعطال.

الوحدة مناسبة للتطبيقات التي لا يزال فيها تبديل الإخراج التقليدي ذو الحالة الصلبة غير مناسب.

تتضمن عمليات التكامل النموذجية أنظمة الإعلان، وإنذارات العمليات، وواجهات الإغلاق، وهياكل التحكم الموزعة.

لقطة عن البنية الوظيفية

• فئة الوحدة: وحدة إخراج مرحل
• الموديل: 3636R
• السلسلة: سلسلة Triconex RO
• تصميم الإخراج: بنية غير ثلاثية
• كمية المرحلات: 32 مخرجًا معزولًا
• تكوين التلامس: مفتوح عادة (NO)
• منطق التبديل: معالجة الإشارة المصوت عليها بثلاث قنوات
• التحقق من الحمل: دائرة تأكيد loopback مستقلة
• متطلبات التركيب: لوحة إنهاء خارجية مطلوبة
• قدرة الاحتياطي الساخن: مدعومة

تفاصيل الأجهزة المنظمة – 3636R

• طبقة استقبال الإشارة
  • تستقبل إشارات الأوامر من ثلاث قنوات معالجة
  • تنفذ التحقق من الإخراج المصوت عليه قبل تنشيط المرحل
• طبقة تبديل المرحل
  • تدفع 32 نقطة مرحل مستقلة
  • تدعم هياكل الإخراج غير المشتركة
• طبقة التشخيص
  • مراقبة مستمرة لحالة المرحل
  • تحديد تلقائي للأعطال أثناء التشغيل غير الطبيعي
  • التحقق من التغذية الراجعة (Loopback) مستقل عن ظروف الحمل في الموقع
• طبقة الحماية
  • حماية سريعة الانصهار لكل قناة إخراج
  • حواجز العزل تحسن الموثوقية في جانب المجال

البيانات الفنية الصناعية

• الماركة: Triconex
• رقم الموديل: 3636R
• نوع الوحدة: وحدة إخراج مرحل
• نقاط الإخراج: 32 مخرجًا غير مشترك
• الجهد الأقصى: 155 فولت تيار متردد/مستمر
• الحد الأقصى لتيار الحمل: 2 أمبير لكل مخرج
• الحد الأقصى لسعة التبديل: 2000 فولت أمبير مقاومي
• الحد الأقصى للطاقة المقدرة: 150 واط
• عزل النقاط: 1500 فولت تيار مستمر
• نوع المصهر: مصهر سريع الانصهار 2.5 أمبير لكل نقطة
• مؤشرات التشخيص: تمرير (PASS)، عطل (FAULT)، نشط (ACTIVE)
• مؤشرات LED لحالة الإخراج: واحد لكل نقطة مرحل
• نمط تلامس المرحل: مفتوح عادة
• لون تعريف الوحدة: أزرق فضي

مصممة لهذه الأنظمة الصناعية

• أنظمة الإشراف على التوربينات
• أنظمة التحكم الموزعة
• واجهات إيقاف الطوارئ
• لوحات الإعلان الصناعية
• أنظمة حماية الغلايات
• أنظمة التحكم في الضاغطات
• منصات أتمتة المصافي
• شبكات حماية توليد الطاقة

مزايا التطبيق في العمليات الميدانية

• تحسين موثوقية تبديل المرحلات تحت التشغيل المستمر
• دعم بيئات الأتمتة الصناعية عالية التوفر
• تعزيز سرعة استكشاف الأخطاء وإصلاحها في الموقع باستخدام التشخيصات المدمجة
• تقليل وقت التوقف عن العمل من خلال دعم وحدة الاحتياطي الساخن
• تبسيط تعقيد التحقق من المخرجات أثناء التشغيل
• دعم التشغيل المستقر في البيئات المليئة بالضوضاء الكهربائية

ذكاء التشخيص المتكامل

• دائرة التغذية الراجعة تتحقق من حالة تبديل المرحلات
• تعمل التشخيصات الذاتية المستمرة أثناء التشغيل
• تؤدي حالات الأعطال إلى إطلاق إشعارات إنذار الهيكل
• التحقق المستقل من المرحلات يحسن شفافية التشغيل
• مؤشرات LED تبسط عمليات فحص الصيانة
• تحديد الأعطال بسرعة يقلل من وقت استكشاف الأخطاء وإصلاحها

رؤية Global PLC Spare HUB

تظل 3636R حلاً مفضلاً لواجهة المرحلات في أنظمة الأتمتة الحيوية للعمليات.

يقدر المهندسون شفافيتها التشخيصية وأداء عزل المرحلات الموثوق به.

تؤدي الوحدة أداءً جيدًا بشكل خاص في المنشآت التي تتطلب تبديل إخراج مستقر وملاحظات مراقبة مستمرة.

بنيتها المصوت عليها تحسن موثوقية الإشارة في البيئات الصناعية عالية التوفر.

تتضمن توافق المعدات الموصى بها ما يلي:

• أنظمة السلامة Tricon
• منصات DCS الصناعية
• أنظمة إدارة إنذارات العمليات
• أنظمة حماية المعدات الدوارة الحيوية
• بنى الأتمتة في قطاع النفط والغاز

توصيات التركيب

• استخدم لوحات الإنهاء الخارجية المعتمدة أثناء التركيب
• تحقق من سلامة المصهر قبل تنشيط دوائر المجال
• حافظ على تصنيفات حمل المرحل المناسبة أثناء التشغيل
• افحص وصلات الأطراف بعد النقل المعرض للاهتزاز
• افصل أسلاك الإشارة عن الموصلات عالية الطاقة

التعبئة والتغليف والخدمات اللوجستية والضمان

• 1 × وحدة إخراج المرحل 3636R
• تعبئة صناعية واقية
• حماية فردية ضد الكهرباء الساكنة
• تغطية الضمان: 12 شهرًا
• وقت الإرسال: في غضون 24-48 ساعة
• خدمات الشحن: FedEx، UPS، DHL
• مساعدة فنية متوفرة قبل الشحن

الأسئلة الشائعة للمحترفين – 3636R

• لماذا يختار المهندسون مخرجات المرحل بدلاً من مخرجات الحالة الصلبة؟

  تدعم مخرجات المرحل توافقًا أوسع للحمل وتحسن مرونة العزل في دوائر التحكم الصناعية.

• ما الفائدة العملية التي يوفرها التحقق من التغذية الراجعة؟

  يؤكد سلوك التبديل حتى بدون أحمال المجال المتصلة أثناء التشغيل والصيانة.

• كيف تحسن قدرة الاحتياطي الساخن موثوقية المصنع؟

  تسمح باستبدال الوحدة بشكل أسرع مع تقليل انقطاعات التشغيل في العمليات الحيوية.

• ما الذي يجب على المشترين التحقق منه قبل اختيار هذه الوحدة؟

  تأكد من تصنيفات الجهد ومتطلبات حمل المرحل والتوافق مع اللوحة الخلفية المثبتة من Tricon.

• ما المشكلة الشائعة في المجال التي تؤثر على عمر وحدة المرحل؟

  قد تقلل الأحمال الاستقرائية المفرطة بدون دوائر قمع من أداء تلامس المرحل على المدى الطويل.
