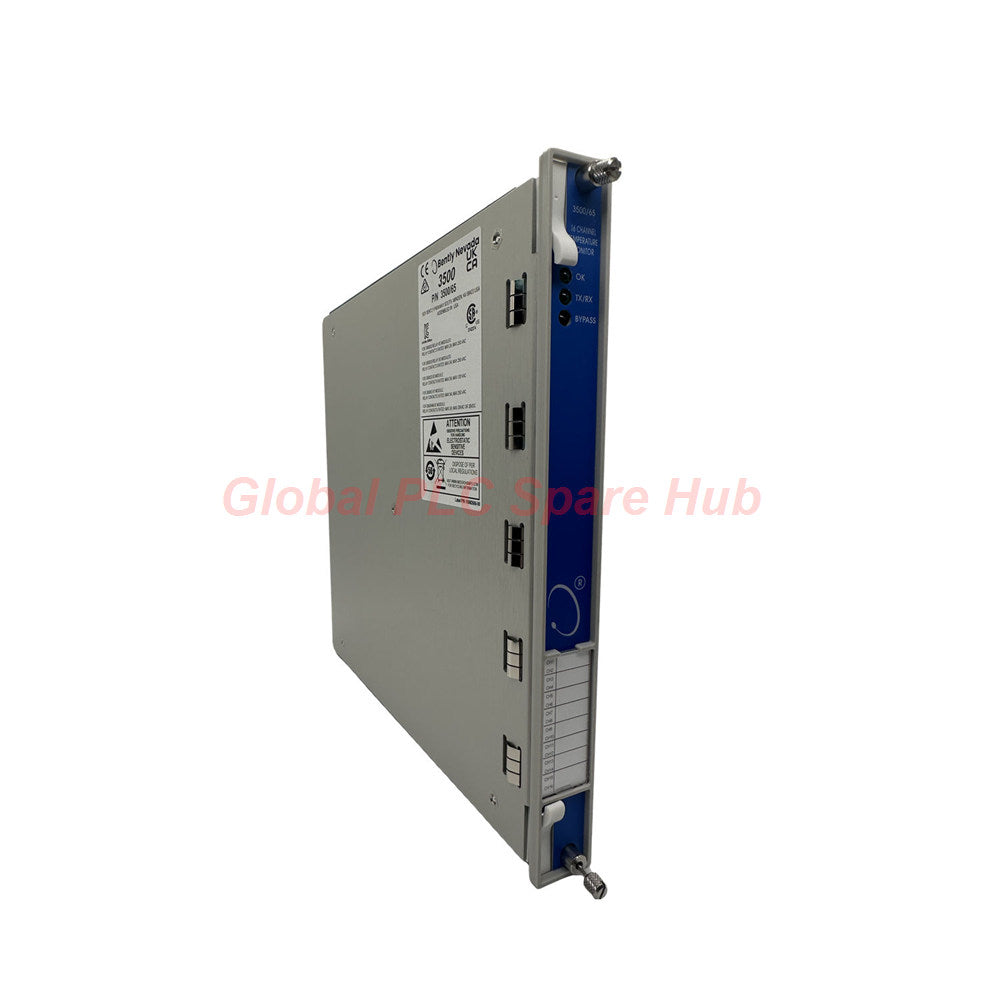

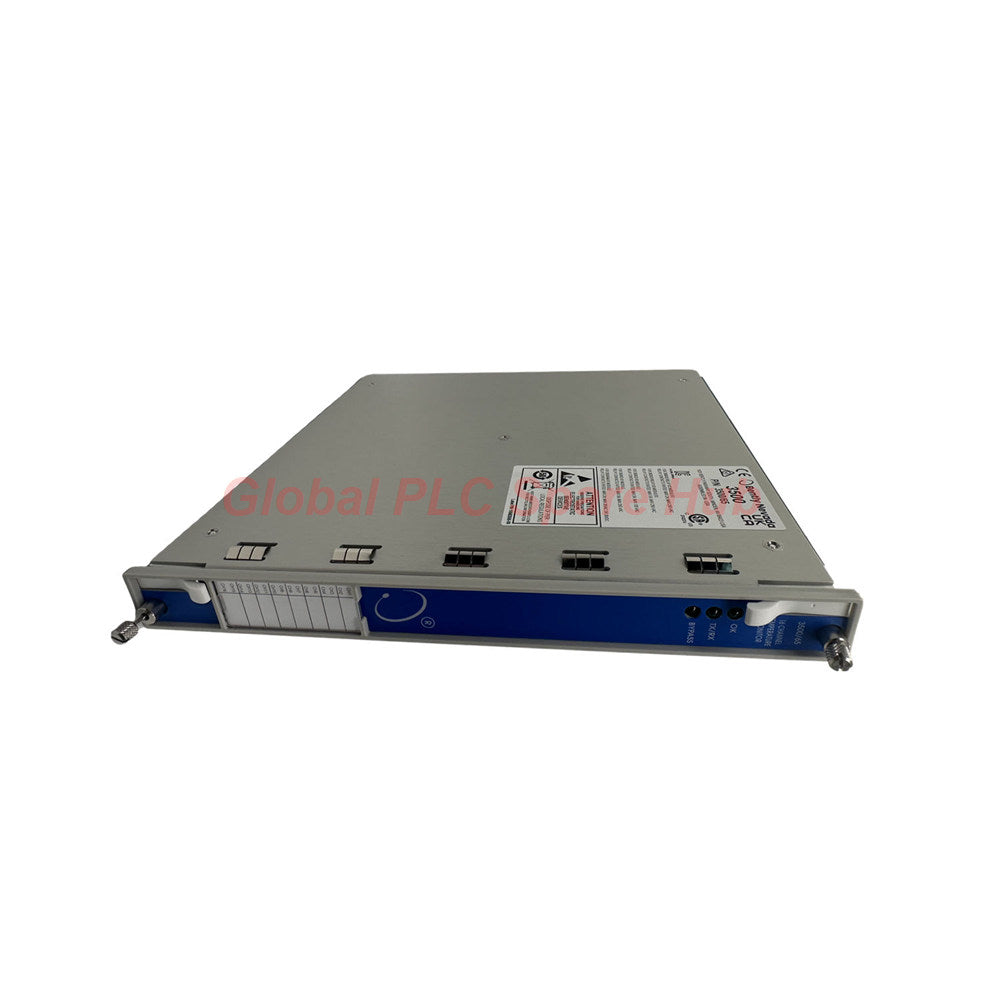

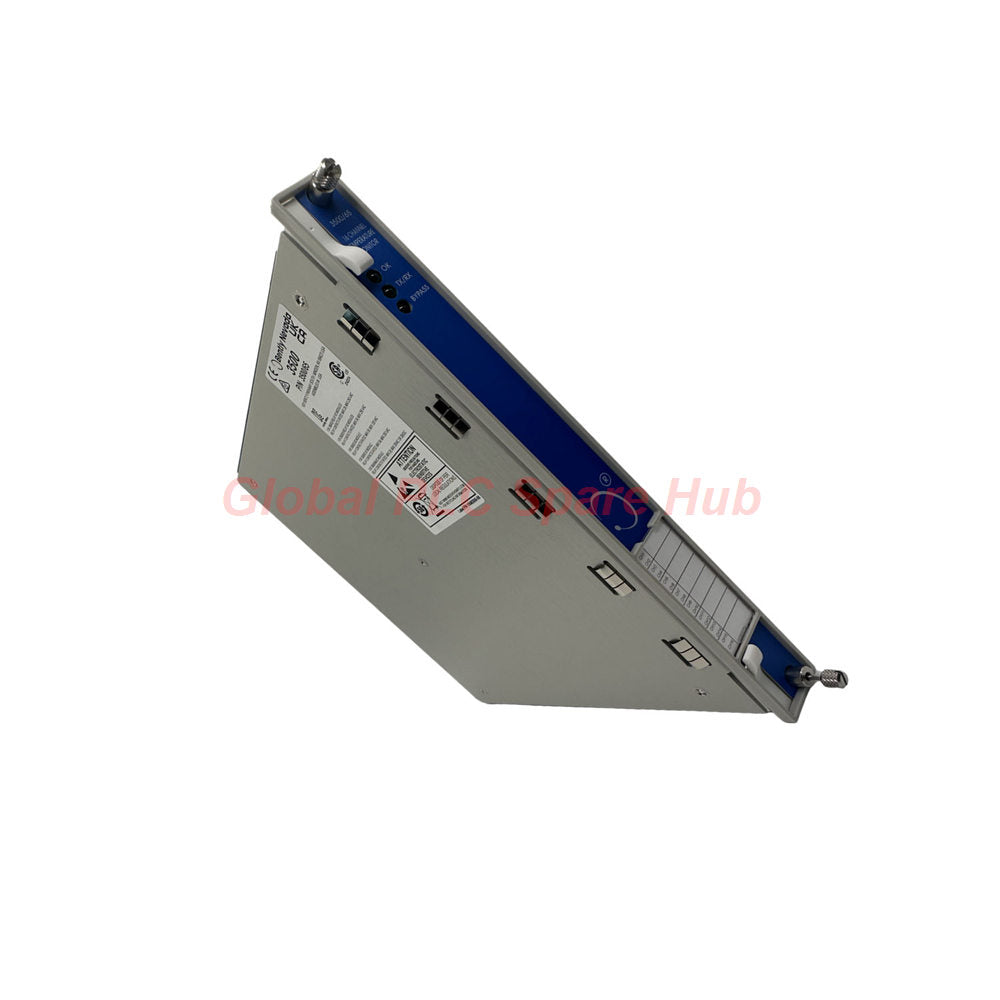

وحدة مراقبة درجة الحرارة ذات 16 قناة بنتلي نيفادا 3500/65-01-00 جديدة

Manufacturer: Bently Nevada
Product No.: 3500/65-01-00
Condition： متوفر بالمخزون
Product Type: وحدة مراقبة درجة الحرارة
Product Origin: USA
Payment: T/T, Western Union
Weight: 910g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على مركز PLC Spare HUB العالمي

يعد 3500/65-01-00 معيارًا صناعيًا للحماية الحرارية المستمرة للآلات ضمن نظام رف Bently Nevada 3500. يحدد مهندسو الأجهزة بنية الـ 16 قناة هذه للقضاء على النقاط الساخنة الموضعية عبر أصول المصنع الحيوية قبل حدوث عطل ميكانيكي.

يتعامل جوهر معالجة الأجهزة مع مدخلات الجهد المنخفض عالية الكثافة من مستشعرات RTD والمزدوجات الحرارية القياسية دون التضحية بسرعة تحديث اللوحة الخلفية. من خلال استخدام تعويض الوصلة الباردة المتقدم وتصفية الإشارة الدقيقة، يحول الوحدة التغيرات الحرارية في الميكروفولت إلى قيم متناسبة قابلة للتنفيذ لأنظمة التحكم الإشرافي. يقلل دمج هذه الوحدة من مخاطر التمدد الحراري وتدهور المحامل وانهيار عزل الملفات.

تشمل تكوينات المعدات المناسبة ما يلي:

رفوف الأجهزة القياسية بالحجم الكامل Bently Nevada 3500
3500/22M لوحات واجهة بيانات عابرة
لوحات عرض نظام 3500/93
مجموعات برامج مراقبة وتشخيص حالة النظام 1

نظرة عامة على المنتج

الوحدة 3500/65-01-00 هي وحدة مراقبة درجة حرارة ذات 16 قناة عالية الموثوقية تم تصنيعها في الولايات المتحدة.

تقارن بطاقة الحماية هذه باستمرار قياسات درجة الحرارة مع نقاط الضبط المبرمجة للمستخدم لتشغيل وظائف الأمان المترابطة.

تقبل بنية الإنهاء الداخلي المخصصة ما يصل إلى 16 مدخل محول مستقل ضمن تخطيط فتحة واحدة.

تفاصيل التكوين

3500/65 — رقم المنتج الأساسي: وحدة مراقبة درجة حرارة ذات 16 قناة
• -01 — خيار نوع وحدة الإدخال/الإخراج: RTD/مزدوج حراري ذو طرف معزول مع نهايات داخلية
• -00 — خيار مستوى موافقة الوكالة: لم يتم اختيار أي موافقات تنظيمية إقليمية
145988-02 — رقم قطعة الأجهزة المرتبط لمكون بطاقة الإدخال/الإخراج ذات الإنهاء الداخلي

المواصفات الفنية

اسم العلامة التجارية: Bently Nevada
رقم الموديل: 3500/65-01-00
سلسلة الأجهزة: نظام Bently Nevada 3500
نوع الوحدة: مراقبة درجة حرارة الآلات ذات 16 قناة
استهلاك الطاقة الاسمي: 3 واط إجمالي سحب البطاقة
مستوى مقاومة الإدخال: أكبر من 1 ميغا أوم عبر كل إدخال مستشعر فردي
نطاق المزدوج الحراري من النوع E: -100 إلى +1000 درجة مئوية (حدود المعلمات)
نطاق المزدوج الحراري من النوع J: 0 إلى +760 درجة مئوية (حدود المعلمات)
نطاق المزدوج الحراري من النوع K: 0 إلى +1370 درجة مئوية (حدود المعلمات)
نطاق المزدوج الحراري من النوع T: -160 إلى +400 درجة مئوية (حدود المعلمات)
نطاق البلاتين 100 أوم RTD ألفا 0.00385: -200 إلى +850 درجة مئوية (طيف التطبيقات الصناعية)
نطاق البلاتين 100 أوم RTD ألفا 0.00392: -200 إلى +700 درجة مئوية (طيف التطبيقات)
نطاق النيكل 120 أوم RTD: -80 إلى +260 درجة مئوية (طيف التطبيقات)
نطاق النحاس 10 أوم RTD: -100 إلى +260 درجة مئوية (طيف التطبيقات)
مصدر تيار الإثارة RTD: 913 ميكرو أمبير اسمي عند 25 درجة مئوية لكل حلقة محول
دقة قياس الأجهزة: خيارات تكوين درجة واحدة مئوية أو درجة واحدة فهرنهايت
دقة قياس الإنهاء الداخلي: زائد أو ناقص 3 درجات مئوية عند خط أساس 25 درجة مئوية
انحراف تعويض الوصلة الباردة: زائد أو ناقص 2 درجة مئوية (حد أقصى للخطأ عند 25 درجة مئوية درجة حرارة محيطة)
دقة تتبع الإنذار: ضمن 0.13 بالمائة من قيمة تكوين الوحدات الهندسية المحددة مسبقًا
تعديلات تأخير نقطة ضبط التنبيه: نطاق من 1 إلى 60 ثانية قابل للاختيار بخطوات منفصلة مدتها ثانية واحدة
تعديلات تأخير نقطة ضبط الخطر: نطاق من 1 إلى 60 ثانية قابل للاختيار بخطوات منفصلة مدتها 0.5 ثانية
درجة حرارة التشغيل المستمرة: -30 إلى +65 درجة مئوية (قيود البيئة)
درجة حرارة التخزين الآمنة: -40 إلى +85 درجة مئوية (قيود البيئة)
أبعاد الوحدة المادية: ارتفاع 241.3 ملم وعرض 24.4 ملم وعمق 241.8 ملم (المعلمات)
الوزن الصافي للمكون: 0.91 كيلوجرام (قيمة الوزن)

قدرات التشخيص

يومض مؤشر LED الأخضر OK للتحقق من صحة الوحدة السليمة والتنفيذ الداخلي لروتينات التشخيص.
ينبض مؤشر LED الكهرماني TX/RX بسرعة أثناء نقل البيانات النشط عبر اللوحة الخلفية الرئيسية للرف.
يضيء مؤشر LED الأحمر Bypass عندما يقوم المهندس بكتم وظائف التشابك النشطة عبر البرنامج.
تقوم التشخيصات الداخلية بالتحقق باستمرار من دقة المحول التناظري إلى الرقمي لتحديد انحراف المكون قبل فشل الإنذارات.

سيناريوهات التطبيقات الصناعية

فحص محامل التوربينات: يتتبع درجات حرارة المعادن في المحامل الهيدروديناميكية لتحديد أعطال التشحيم الفورية.
حماية لفائف مولدات الستاتور: يلتقط ملفات تعريف RTD المضمنة لمنع الانهيار الحراري لأنظمة العزل.
مراقبة المحركات الكبيرة: يتحكم في درجات حرارة الغلاف والملفات متعددة النقاط على المضخات الصناعية الحرجة عالية الجهد.
مصفوفات أنابيب الغلايات: يجمع مدخلات المزدوجات الحرارية الموزعة لتتبع التدرجات الحرارية الموضعية في بيئات البخار عالية الضغط.

دليل الاختيار والشراء

تحقق مما إذا كان رف الأجهزة الخاص بك يستخدم بنيات إنهاء داخلية أو خارجية قبل شراء وحدات بديلة.
تأكد من أن البرامج الثابتة للوحة الخلفية 3500/22M تتطابق مع الإصدار 1.50 أو أعلى للحفاظ على تزامن الأجهزة.
تأكد من أن برنامج تكوين 3500 الحالي يتطابق مع الإصدار 3.85 أو أحدث لمنع كتل الاتصال.
حدد التعديل 179952-01 عند طلب الأجهزة المخصصة لعناصر مستشعر RTD البلاتين ذات الأربعة أسلاك الدقيقة.

الشحن واللوجستيات وشروط الضمان

معايير التعبئة والتغليف: يتم إرسالها في حاويات تخزين صناعية محمية من التفريغ الكهروستاتيكي لمنع تلف مكونات CMOS الداخلية.
ضمان الضمان: مشمول بالكامل بموجب سياسة ضمان تجاري شاملة لمدة 12 شهرًا تبدأ من تاريخ تأكيد الاستلام الخاص بك.
شركاء اللوجستيات العالميون: يتم توفير توجيه العبور السريع حصريًا من خلال شبكات FedEx و UPS و DHL الآمنة.
سرعة الإرسال: تضمن لوجستيات المستودعات تعيين أرقام التتبع في غضون 24 إلى 48 ساعة من تقديم الطلب.

الأسئلة المتداولة

هل يمكنني استخدام كتلة إنهاء خارجية جنبًا إلى جنب مع خيار وحدة الإنهاء الداخلي هذا؟

لا. لا يمكنك خلط ملحقات الإنهاء الخارجية مع تخطيطات الأجهزة ذات الإنهاء الداخلي. يؤدي القيام بذلك إلى عدم تطابق الموصلات المادية وأخطاء المكونات.

ماذا يحدث داخل قائمة أحداث النظام إذا استخدمت إصدار برنامج غير متوافق مثل 3500/02؟

سيؤدي استخدام إصدارات البرامج القديمة إلى حدوث خطأ في حالة عدم تطابق وحدة الإدخال/الإخراج وإنشاء خطأ 562 ADC داخل ملف السجل النشط.

كيف يتعامل 3500/65 مع سلك مستشعر مكسور أو خطأ في الدائرة المفتوحة؟

تقود الوحدة بيانات القناة المقابلة إلى حالة "نقص النطاق"، ويومض مؤشر LED OK، وتمنع عمليات الفصل الخطيرة الكاذبة.

لماذا يفضل استخدام مستشعرات RTD البلاتين ذات معامل ألفا 0.00385 لهذه البطاقة المراقبة؟

يمثل المعامل 0.00385 المعيار الصناعي العالمي. يوفر أعلى دقة واستقرار عبر نطاق -200 إلى +850 درجة مئوية بالكامل.

هل تتطلب هذه الوحدة معايرة يدوية دورية لحلقات القياس التناظرية الداخلية الخاصة بها؟

لا. يعالج التصميم الصلب جميع تكييف الإشارة تلقائيًا. يقوم المشغلون بالتكوينات عبر البرنامج فقط دون ضبط مقاييس الجهد المادية.
