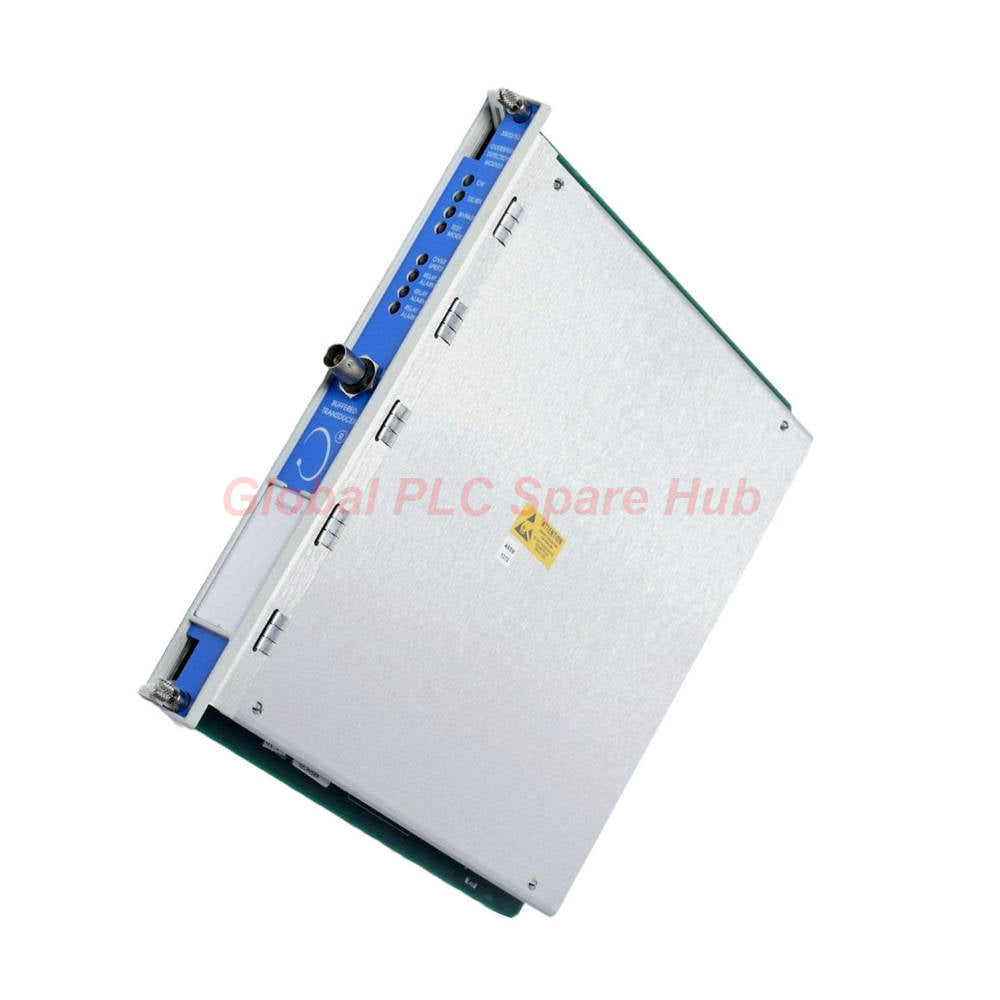

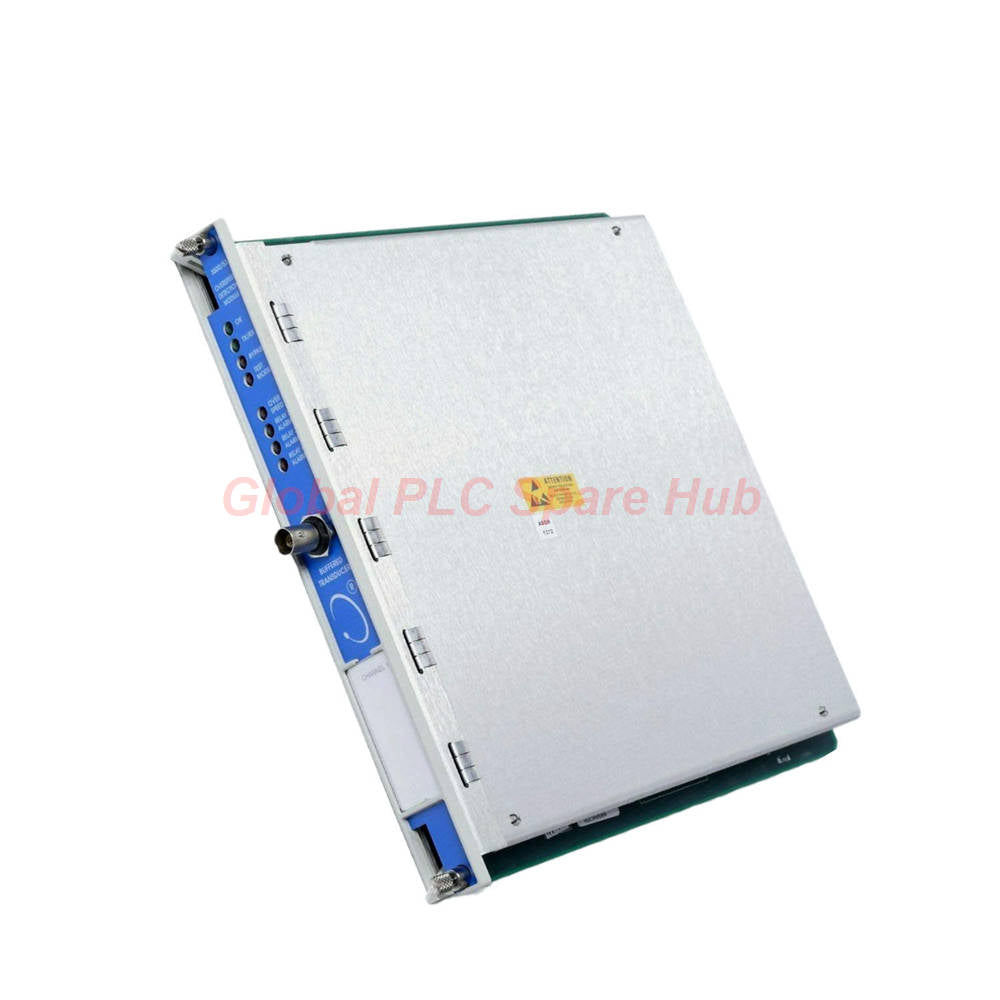

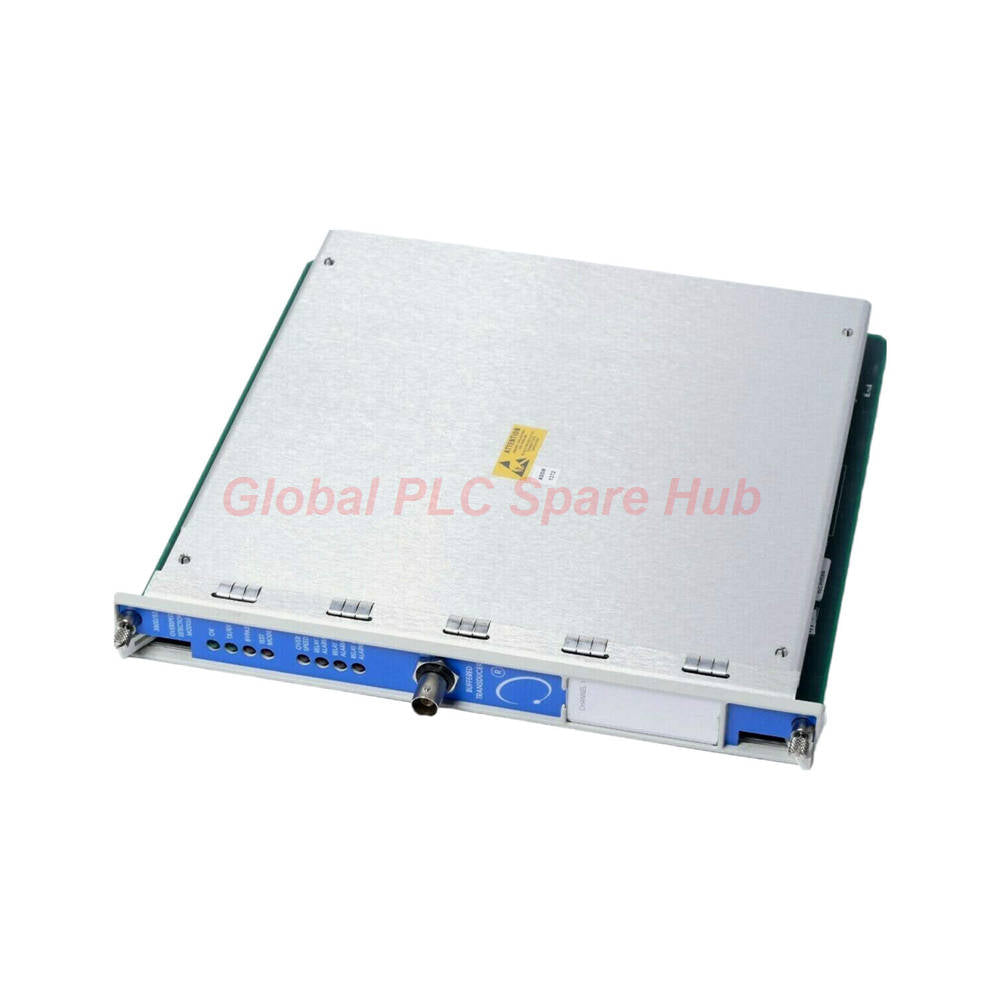

وحدة اكتشاف السرعة الزائدة الإلكترونية 3500/53-03-00 Bently Nevada

نظرة عامة على النظام: Bently Nevada 3500/53-03-00

يعد نظام الكشف عن السرعة الزائدة الإلكتروني Bently Nevada 3500/53-03-00 نظامًا بالغ الأهمية مصممًا لحماية الآلات الدوارة. وكجزء من سلسلة رفوف 3500 الرائدة، يوفر هذا الجهاز مراقبة أساسية عالية السرعة، باستخدام إشارات الإدخال من المجسات القريبة أو اللاقطات المغناطيسية لتشغيل المرحلات الواقية في حالة تجاوز حدود السرعة.

تفاصيل التكوين

يتكون رقم القطعة 3500/53-03-00 من التركيب التقني التالي:

• نوع النظام: نظام الكشف عن السرعة الزائدة الإلكتروني 3500/53
• خيار القناة (03): تكوين نظام بثلاث قنوات
• موافقة الوكالة (00): لا توجد شهادات إضافية للمناطق الخطرة

المواصفات الفنية الرئيسية

• مقاومة الإدخال: 20 كيلو أوم
• نطاق الإشارة: +10.0 فولت إلى -24.0 فولت
• توافق المحول: Proximitor 3300 8mm، سلسلة 7200، ولاقطات مغناطيسية
• نوع المرحل: SPDT (قطب واحد، رميتين)، محكم الإغلاق بالإيبوكسي
• تصنيف الاتصال: 5 أمبير كحد أقصى (حمل مقاوم)
• درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية

إمكانات التشخيص والتشغيل

يتميز 3500/53-03-00 بتشخيصات شاملة بما في ذلك مؤشر LED OK مخصص لصحة الوحدة ومؤشرات LED TX/XR لمراقبة اتصال الرف. بفضل أوضاع التجاوز والاختبار المدمجة، يمكن للفنيين التحقق من منطق المرحل وسلامة المحول دون تعطيل تشغيل النظام. تضمن مخارج المحول المخزنة ومخارج المسجل 4-20mA تسجيل البيانات بسلاسة وتكامل النظام الخارجي.

رؤية Global PLC Spare HUB

يعد 3500/53-03-00 هو المعيار الصناعي لحماية التوربينات والضواغط من السرعة الزائدة. نوصي به بشدة للتطبيقات التي لا يمكن التفاوض فيها على موثوقية التعطيل. تتيح قدرته على التعامل مع كل من مجسات القرب والملاقط المغناطيسية أن يكون متعدد الاستخدامات بشكل لا يصدق لتحديث المعدات القديمة أو تشغيل أصول جديدة للمحطة.

اللوجستيات وضمان الجودة

• الشحن: توصيل عالمي عبر FedEx أو UPS أو DHL.
• المعالجة: نافذة إرسال سريعة من 24 إلى 48 ساعة.
• الضمان: جميع الوحدات مدعومة بضمان جودة لمدة 12 شهرًا.

الأسئلة الشائعة المتخصصة

كيف يمكنني التحقق من دقة قراءة السرعة أثناء التشغيل؟
استخدم المخرج المحوري المخزن الموجود باللوحة الأمامية لتوصيل راسم ذبذبات خارجي أو عداد سرعة، ثم قارن القراءة بضبط مقياس الإخراج 4-20mA للوحدة في برنامج HMI الخاص بك.

ما هو الغرض من مؤشر LED لوضع الاختبار في هذا النظام؟
يسمح لك وضع الاختبار بمحاكاة ظروف السرعة العالية داخليًا لتشغيل منطق المرحل، مما يضمن أن دائرة إيقاف التشغيل الآمنة تعمل بشكل صحيح قبل تدوير الآلات الفعلية.

هل يمكن لهذه الوحدة دعم مزيج من أنواع المحولات المختلفة؟
بينما يمكن للوحدة قبول الإشارات من مصادر مختلفة، يجب تكوين كل قناة بشكل متناسق. تأكد من مطابقة أجهزة Proximitors من سلسلة 3300 أو 7200 لإعدادات تكييف إشارة القناة المحددة.

دليل الاختيار: لماذا تختار خيار القناة 03 بدلاً من قناة واحدة؟
يوفر تكوين القنوات الثلاث مسارات مراقبة زائدة عن الحاجة، مما يسمح بمنطق "التصويت" (على سبيل المثال، 2 من 3) الذي يمنع التعطيل الكاذب الناتج عن مسبار واحد معيب أو اضطراب في الكابل.

ما هي أفضل الممارسات لصيانة ملامسات المرحل؟
تأكد من استخدام مانعات القوس الكهربائي المتوفرة، خاصة عند تبديل الأحمال الاستقرائية مثل ملفات الموصلات الكبيرة، لمنع التدهور المبكر لملامسات SPDT المغلقة بالإيبوكسي.
