وحدة مقياس سرعة الدوران (تاكومتر) 3500/50M-01-01 من بنتلي نيفادا - سلسلة 3500

نظرة عامة على النظام: Bently Nevada 3500/50M-01-01

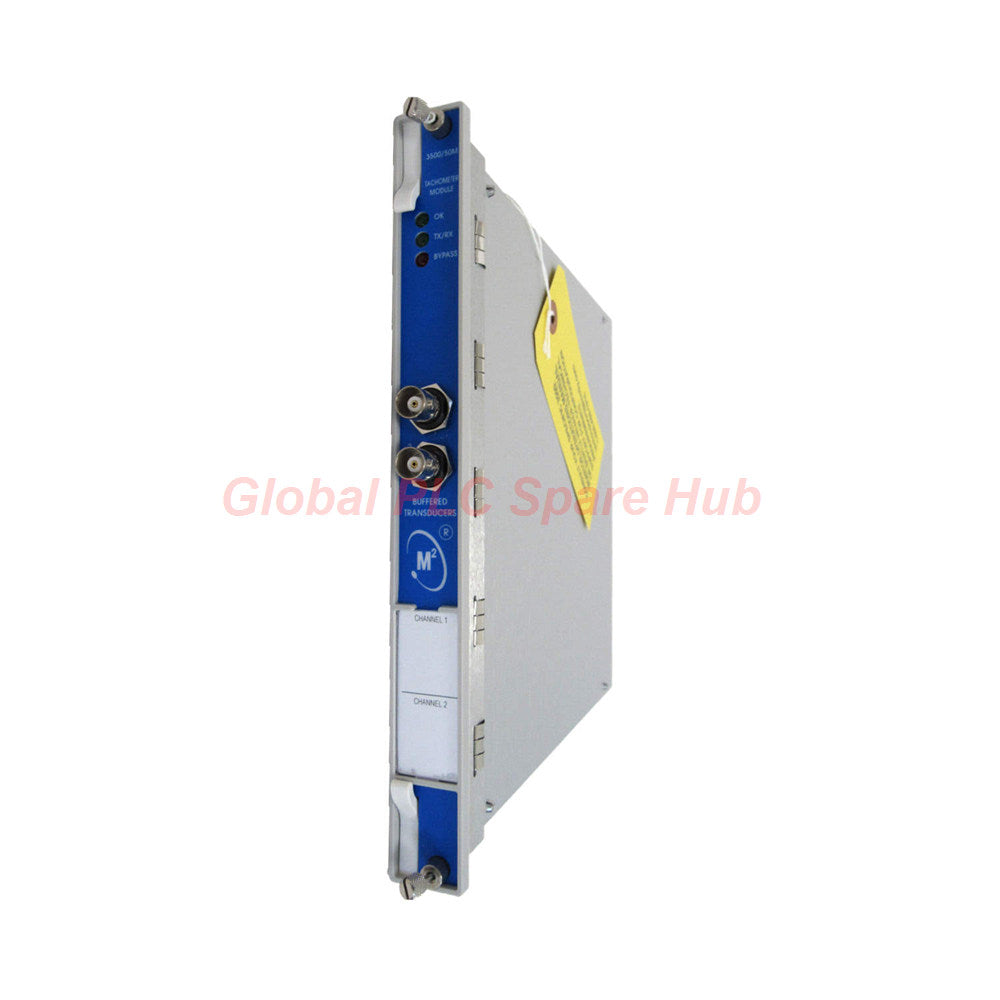

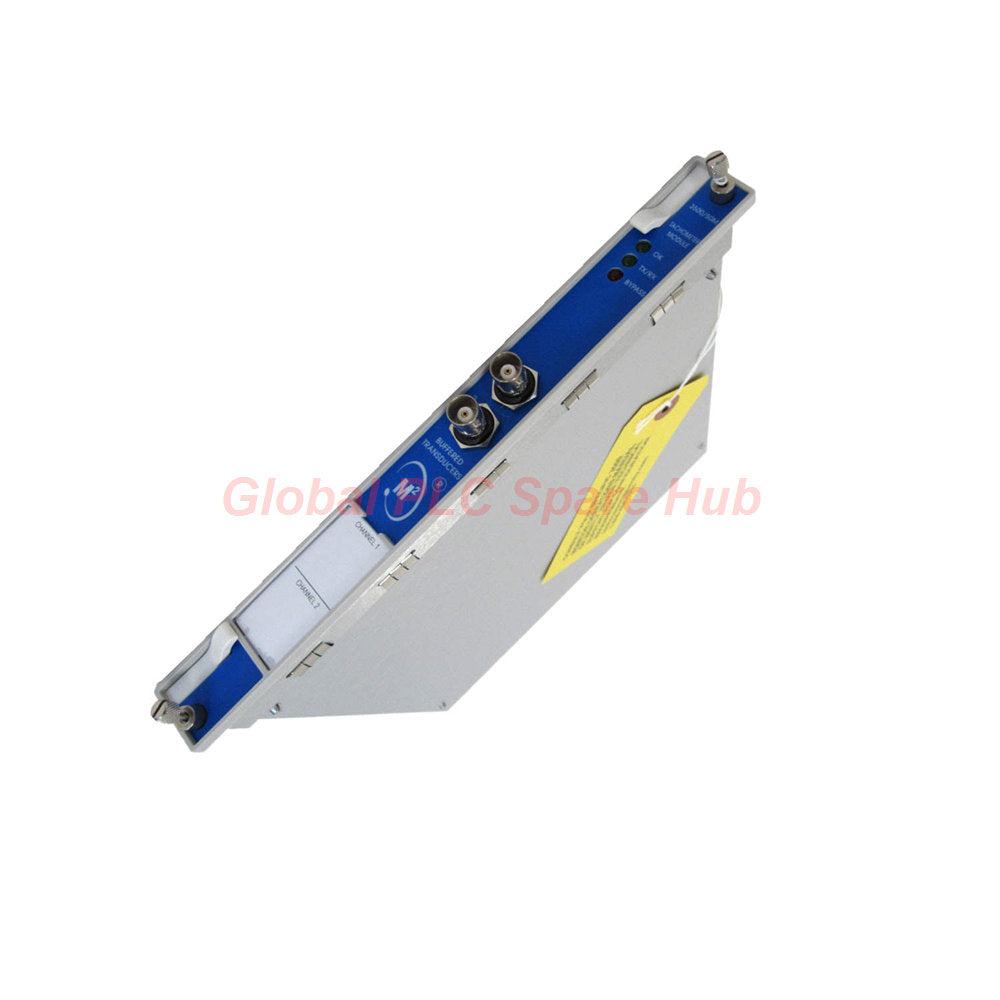

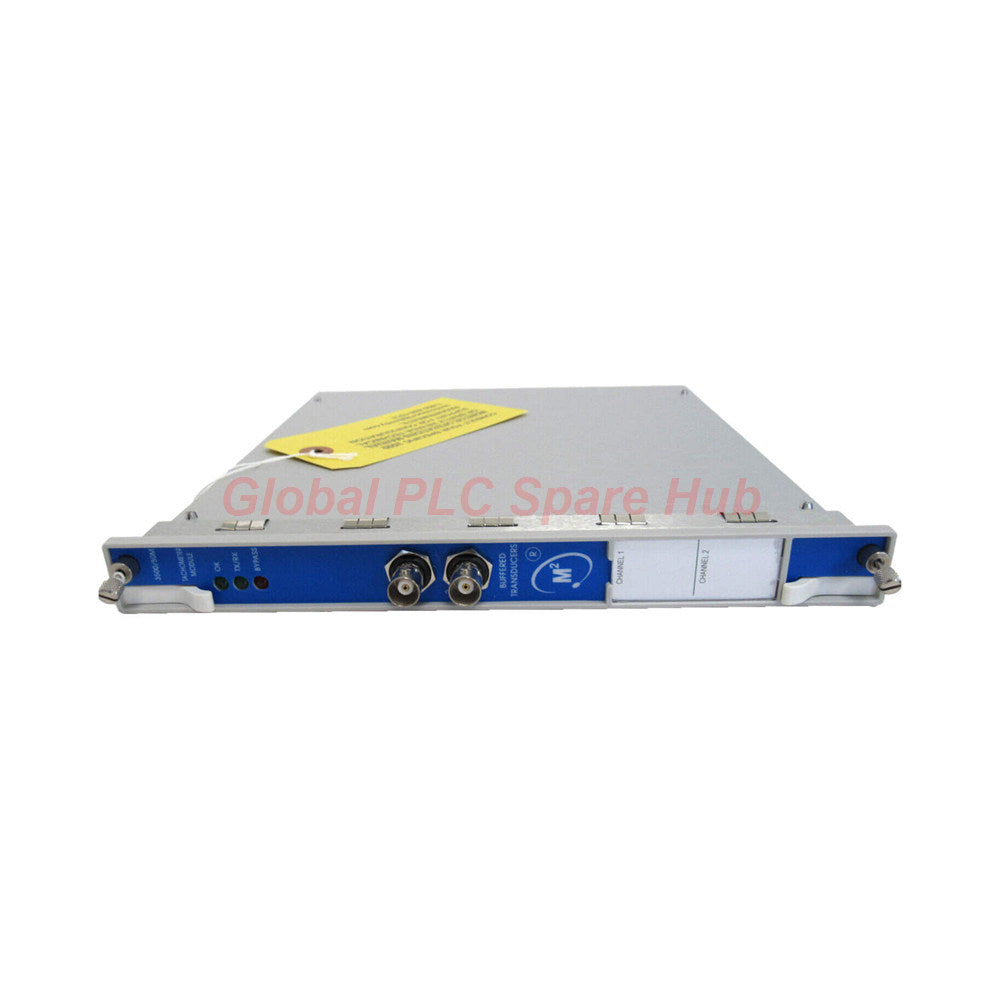

يعد Bently Nevada 3500/50M-01-01 بمثابة وحدة قياس سرعة دوران (Tachometer Module) عالية الدقة ضمن نظام المراقبة 3500. تم تصميمها للمعدات الدوارة ذات المهام الحرجة، حيث تعالج مدخلات محولين مزدوجين لتوفير بيانات دقيقة عن سرعة الدوار وتسارعه. تندمج هذه الوحدة بسلاسة في رف 3500، مما يوفر أداءً موثوقًا لتطبيقات استشعار السرعة الصناعية المعقدة.

تفصيل التكوين والطلب

يتبع 3500/50M-01-01 هيكل طلب معياريًا:

• 3500/50M: الوحدة الأساسية لوحدة قياس سرعة الدوران
  • نوع الإدخال/الإخراج (01): أطراف داخلية لوحدة الإدخال/الإخراج.
  • اعتماد الوكالة (01): cNRTLus (متوافق مع الفئة 1، القسم 2).

المواصفات الفنية الرئيسية

• قنوات الإدخال: مدخلا محول مستقلان.
• نطاق الإدخال: +10.0 فولت إلى -24.0 فولت.
• دقة RPM: ±1 دورة في الدقيقة (100 إلى 10,000 دورة في الدقيقة).
• نطاق التردد: أقصى تردد إدخال 20 كيلو هرتز.
• مصدر طاقة المحول: 24 فولت تيار مستمر، 40 مللي أمبير كحد أقصى لكل قناة.
• استهلاك الطاقة: 5.8 وات (نموذجي).

القدرة التشخيصية والتشغيلية

يوفر 3500/50M-01-01 مراقبة صحة في الوقت الفعلي من خلال مؤشرات LED للوحة الأمامية: مؤشر OK LED لسلامة التشغيل، مؤشر TX/RX LED لاتصال حافلة الرف، ومؤشر Bypass LED لوضع الصيانة. يدعم منطقًا معقدًا، بما في ذلك تسارع الدوار واكتشاف السرعة الصفرية، مع تصفية متقدمة لتجاهل الضوضاء في التقاطات المغناطيسية السلبية.

رؤى Global PLC Spare HUB

نوصي بـ 3500/50M للتطبيقات التي تتضمن التوربينات عالية السرعة والضواغط الكبيرة حيث تكون سرعة العمود الدقيقة ضرورية للتعشيق الآمن. تضمن معاوقة الإدخال العالية (20 كيلو أوم) نقاء الإشارة، حتى عند مشاركة مخرجات مسبار القرب مع أدوات المراقبة الأخرى.

اللوجستيات وضمان الجودة

• الشحن: توصيل سريع في جميع أنحاء العالم عبر FedEx و UPS و DHL.
• الإرسال: جاهز للشحن في غضون 24-48 ساعة من تأكيد الطلب.
• الضمان: تتضمن كل وحدة سياسة ضمان جودة قياسية لمدة 12 شهرًا.

الأسئلة الشائعة المتخصصة

ما هي توافقية البرامج الثابتة/البرامج التي يجب علي التحقق منها قبل التثبيت؟
تأكد من أن الرف الخاص بك يستخدم مراجعة البرامج الثابتة 3500/22M 1.70 أو أحدث، وأن برنامج التكوين الخاص بك محدث إلى الإصدار 4.20 أو أحدث لدعم وظائف الوحدة 3500/50M.

هل يمكنني استخدام هذه الوحدة مع كل من مجسات القرب والملتقطات المغناطيسية؟
نعم، الوحدة متوافقة مع كليهما. ومع ذلك، لاحظ أن الملتقطات المغناطيسية السلبية تتطلب تردد إدخال لا يقل عن 3.3 هرتز للكشف الدقيق عن الإشارة.

كيف يؤثر اختيار وحدة الإدخال/الإخراج (01) على توصيلات الأسلاك الميدانية؟
يوفر اختيار الخيار 01 أطرافًا داخلية، مما يبسط عملية التثبيت من خلال السماح بتوصيل أسلاك المجال مباشرة ببطاقة الإدخال/الإخراج الخلفية، مما يقلل الحاجة إلى كتل أطراف خارجية.

دليل الاختيار: ما الذي يجب أن آخذه في الاعتبار لتطبيقات "السرعة الصفرية"؟
عند التكوين لاكتشاف السرعة الصفرية، تحقق من أن الهدف يوفر نسبة حدث لكل دورة تتراوح بين 1 و 255. تأكد من أن مسبار القرب مضبوط بشكل صحيح لمادة الهدف.

لماذا تعرض وحدتي خطأ في الاتصال (ومض مؤشر TX/RX LED)؟
يشير هذا عادةً إلى مشكلة في اتصال الرف. أولاً، تحقق من أن الوحدة مثبتة بإحكام في اللوحة الخلفية. ثم، تأكد من أن وحدة واجهة 3500/22M تتصل بشكل صحيح بحافلة البيانات على مستوى الرف.
