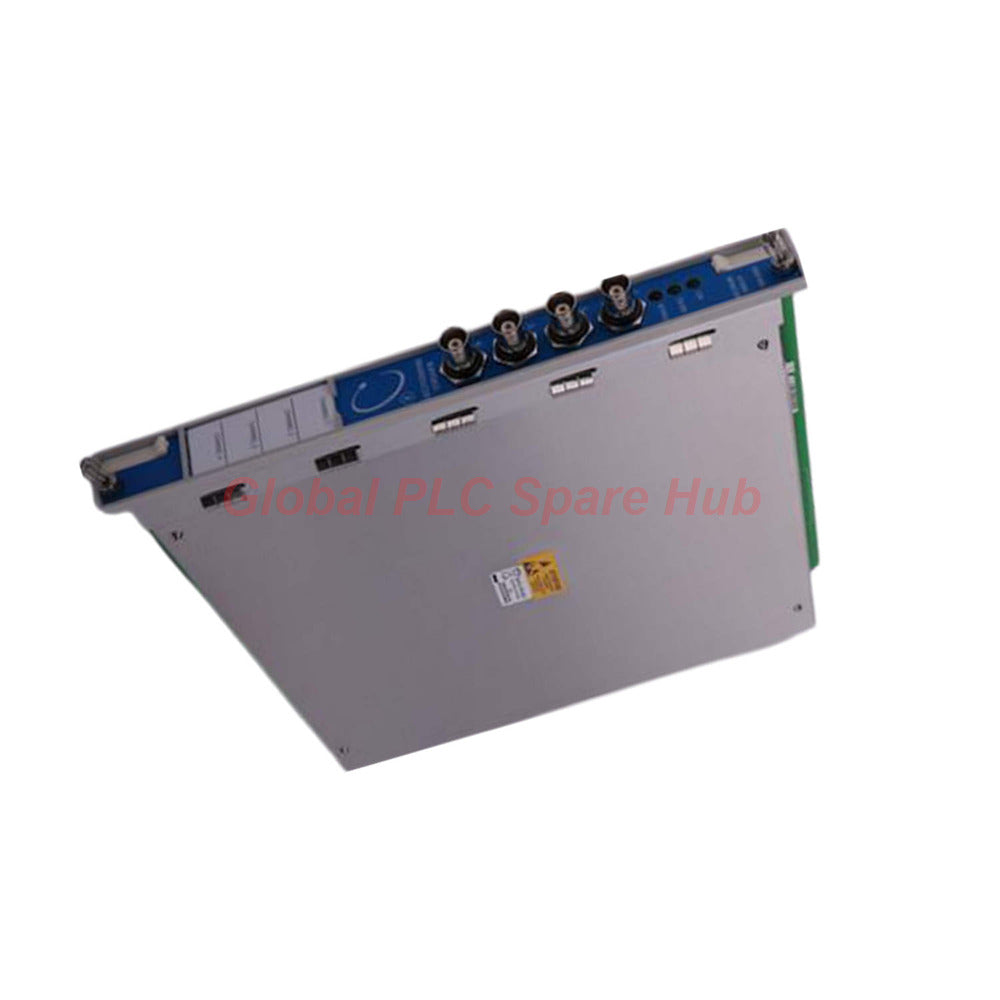

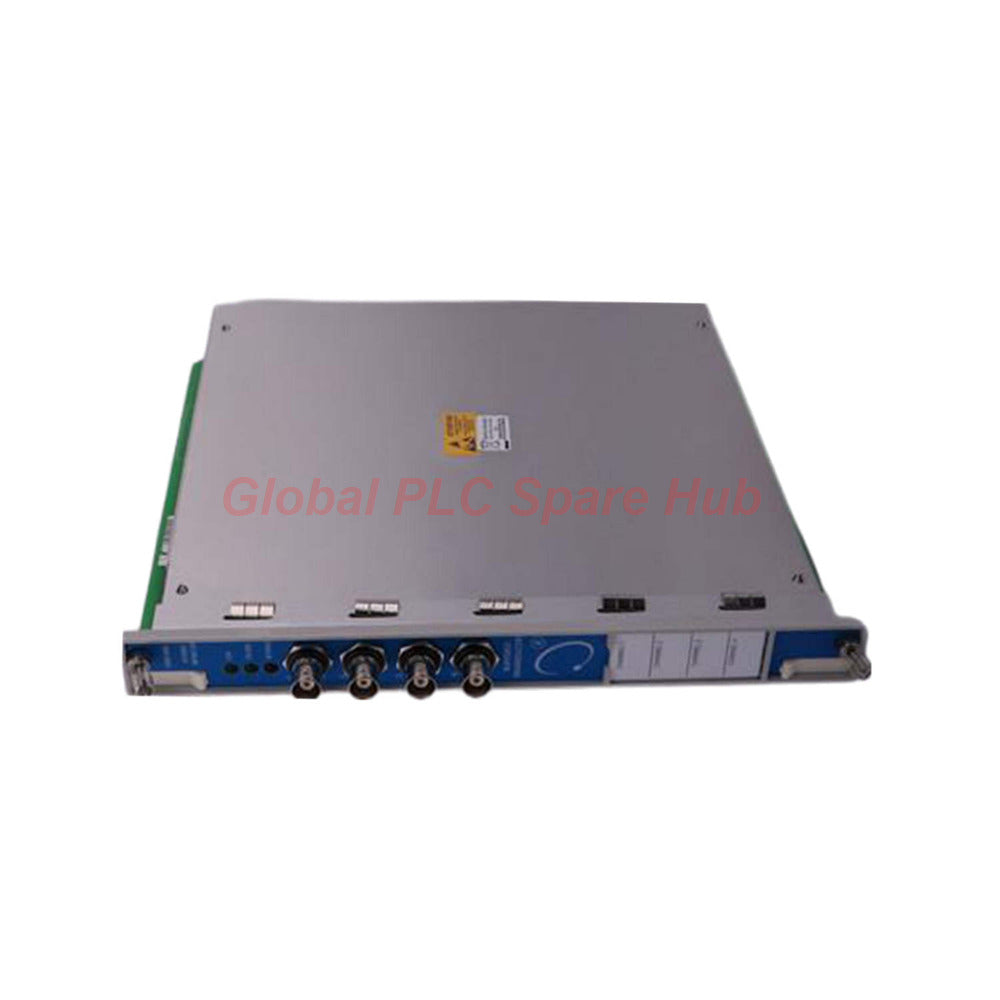

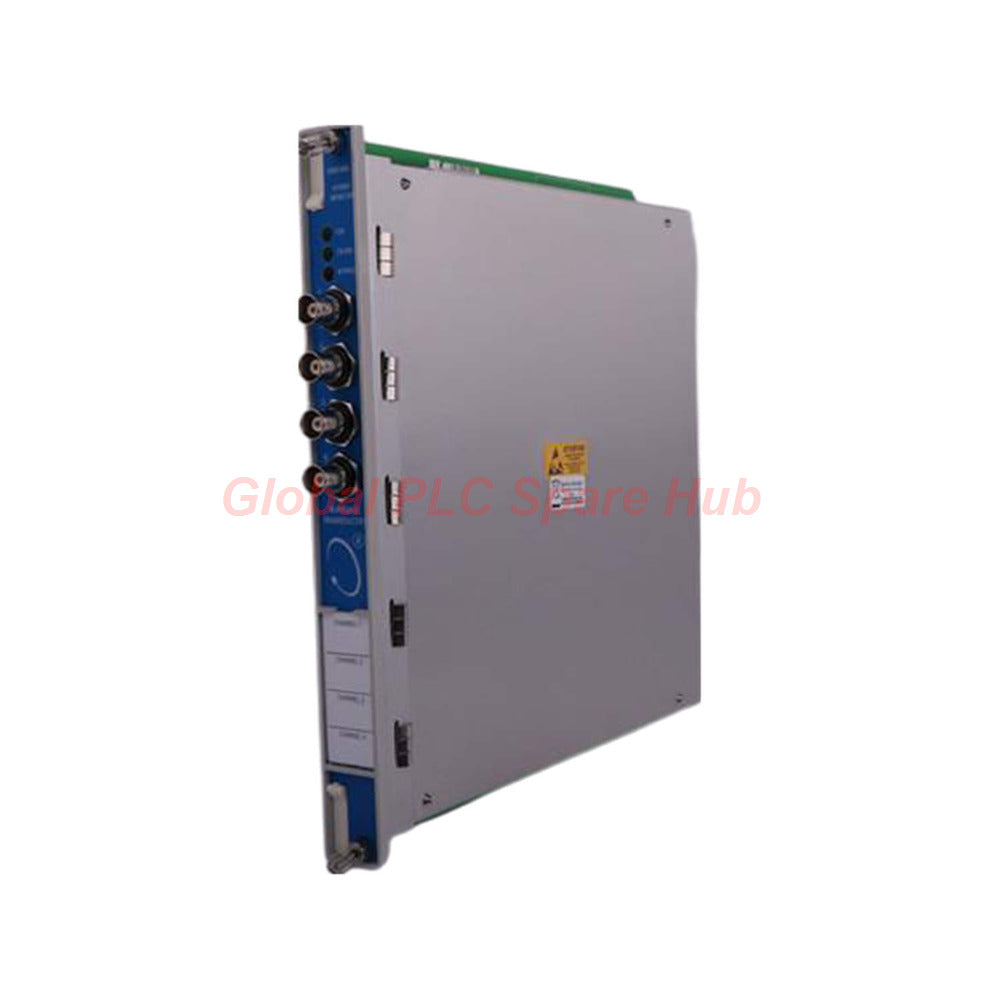

3500/46M 176449-06 وحدة مراقبة الهيدرو من بنتلي نيفادا

نظرة عامة هندسية: 3500/46M 176449-06

وحدة المراقبة الهيدروليكية 3500/46M 176449-06 هي وحدة معالجة إشارة متطورة بأربع قنوات ضمن سلسلة Bently Nevada 3500. صُممت خصيصًا للبنية التحتية الحرجة لتوليد الطاقة الكهرومائية، وهي تسد الفجوة بين بيانات مستشعر التقارب والزلازل والضغط الخام ومنطق حماية الآلة عالي المستوى. توفر هذه الوحدة مرونة لا مثيل لها، مما يمكن مهندسي الموقع من تكوين أوضاع مراقبة معقدة مثل الاهتزازات الشعاعية وفجوة الهواء وتحليل ملفات نهاية الجزء الثابت (SEW) ضمن بيئة رف متكاملة واحدة.

القدرات الوظيفية الأساسية

يدعم 3500/46M 176449-06 التشغيل المتقدم متعدد الأنماط، مما يسمح للمستخدمين بتكييف تكييف الإشارة لمهام القياس المتنوعة:

• تحليل الاهتزازات: الاهتزاز الشعاعي الهيدروليكي، التسارع، والسرعة.
• استشعار الموضع: قياس الدفع الهيدروليكي وفجوة الهواء (فوري، متوسط، الحد الأدنى/الأقصى).
• الضغط و SEW: الضغط الديناميكي متعدد الأنماط وتحليل ملفات نهاية الجزء الثابت (SEW).
• معالجة المتجهات: تصفية المتجهات 1X و NX للكشف عن الظواهر المحددة للدوار.

مصفوفة الأداء الفني

• العلامة التجارية/السلسلة: Bently Nevada / نظام 3500
• معرف المكون: 3500/46M 176449-06
• القنوات: 4 قنوات مستقلة لكل وحدة مراقبة
• مقاومة الإدخال: 10 كيلوأوم (تقارب/تسارع)، 3.5 ميجأوم (فيلوميتر)
• خرج الإشارة: مخارج مسجل تناسبية 4-20 مللي أمبير
• تحديث النظام: دورة مسح ضوئي 100 مللي ثانية أو أقل
• طاقة المحول: -23 فولت تيار مستمر (تقارب/فيلوم) أو +23 فولت تيار مستمر (متعدد الأنماط إيجابي)
• الملف الفيزيائي: 241.3 ملم (ارتفاع) × 24.4 ملم (عرض) × 241.8 ملم (عمق)

رؤية Global PLC Spare HUB

بالنسبة لمديري المنشآت التي تشرف على محطات الطاقة الكهرومائية، يمثل 3500/46M 176449-06 أداة التشخيص النهائية للصيانة التنبؤية. بالإضافة إلى حدود الإنذار البسيطة، فإن قدرته على حساب "فشل دبوس القص" عبر قياسات الاهتزاز الشعاعي المركبة تجعله مكونًا لا غنى عنه لحماية صحة العمود. يعتبر فريقنا الهندسي هذه الوحدة هي المعيار الصناعي لإدارة التفاعل المعقد بين سرعة الدوار وتغيرات فجوة الهواء الكهرومغناطيسية.

اللوجستيات وضمان الجودة

• التنفيذ العالمي: إرسال سريع عبر FedEx و UPS و DHL.
• المهلة الزمنية: تتم معالجة الطلبات في غضون 24-48 ساعة للشحن الدولي.
• ضمان الأداء: مدعوم بضمان جودة لمدة 12 شهرًا.

الأسئلة الشائعة الفنية من الخبراء

لماذا تكون قراءة "فجوة الهواء اللحظية" ثابتة؟
يتطلب القياس اللحظي معدل عبور قطب أقل من قطب واحد في الثانية؛ إذا كانت الآلة تعمل بأقصى سرعة، فتحقق من أنك تشير إلى قيم "متوسط فجوة الهواء" بدلاً من ذلك.

هل يمكنني استخدام نفس وحدة الإدخال/الإخراج لكل من مستشعرات التسارع والدفع؟
تتطلب الوحدة تكوينات أجهزة إدخال/إخراج محددة. تأكد دائمًا من تطابق بطاقة الإدخال/الإخراج الفعلية مع تكوين البرنامج المحدد في برنامج تكوين رف 3500.

كيف يمكنني حل حالة مؤشر LED "تجاوز" المستمرة؟
يشير مؤشر LED "تجاوز" إلى أن منطق الإنذار الخاص بالوحدة معطل مؤقتًا؛ قم بالوصول إلى برنامج تكوين الرف الخاص بك لإلغاء وضع التجاوز أو التحقق مما إذا كان فني قد قام بتبديل حالة التجاوز يدويًا للصيانة.

ما هي أقصى مقاومة للحمل لخرج المسجل 4-20 مللي أمبير؟
يدعم خرج المسجل مقاومة تحميل تتراوح من 0 إلى 600 أوم، مما يضمن التوافق مع معظم بطاقات إدخال إشارة DCS و SCADA.

دليل الاختيار: متى يجب علي اختيار مرشح "الوضع العالي"؟
استخدم مرشح "الوضع العالي" (حتى 1375 هرتز) للكشف عن ضغط ديناميكي عالي التردد أو ارتفاعات تسارع في المعدات سريعة الدوران حيث قد يؤدي التصفية ذات الوضع المنخفض إلى إضعاف التوافقيات الحرجة عالية التردد.

أفضل ممارسات التكامل

• سلامة الإشارة: استخدم دائمًا كبلات محورية عالية الجودة للمخارج المخزنة لضمان تطابق مقاومة 550 أوم مع محللات التشخيص المحمولة الخاصة بك.
• التغذية الراجعة للتشخيص: قم بمراجعة حالة مؤشر LED "OK" بانتظام؛ تشير الحالة "إيقاف" إلى فقدان طاقة المحول (-23 فولت/-23 فولت) أو فشل فحص صحة الوحدة الداخلية.
• المعايرة: تحقق دوريًا من دقة خرج المسجل مقابل مرجع 0.3662 ميكرو أمبير معروف للحفاظ على تحمل خطأ ±0.7% على مدى نطاق درجة حرارة التشغيل.
