3500/33-01-00 بي إنتلي نيفادا وحدة مرحلات 16 قناة | نظام حماية

الدقة الهندسية: وحدة المرحلات 3500/33-01-00

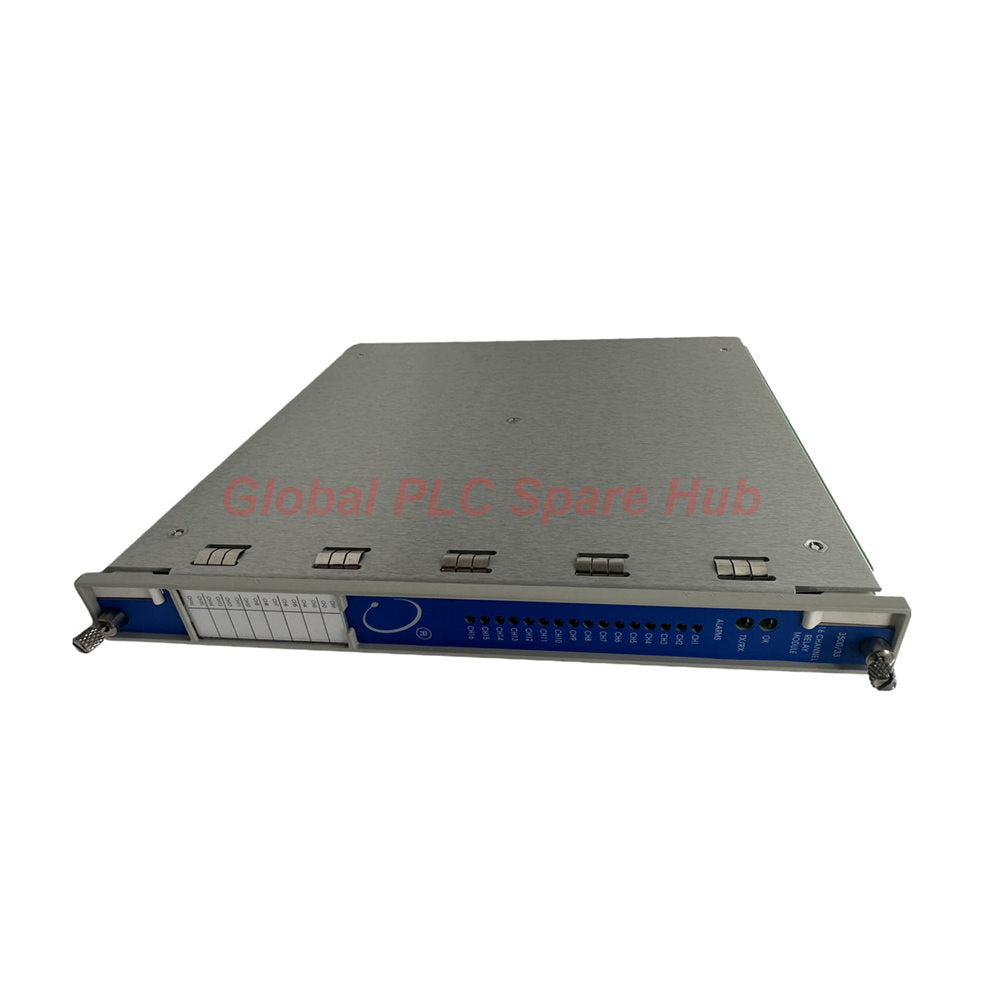

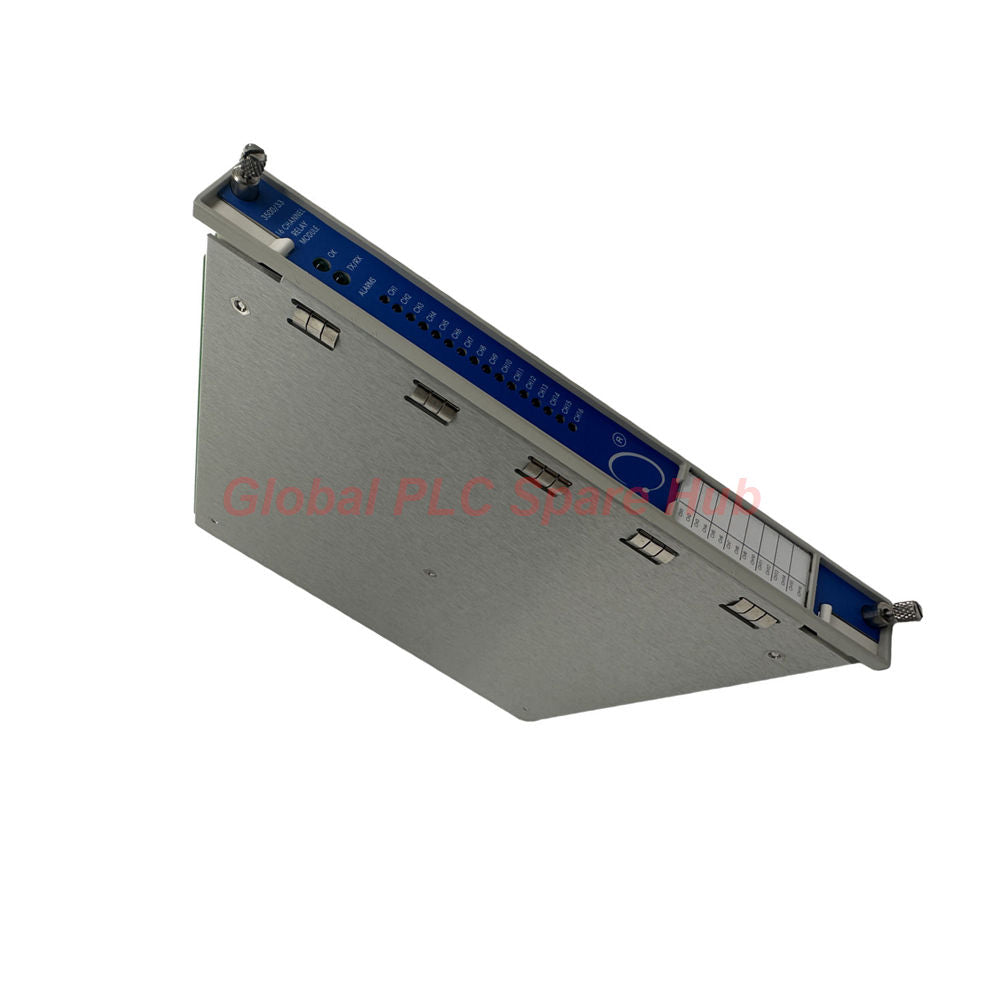

وحدة 3500/33-01-00 هي وحدة مرحلات عالية الكثافة ذات 16 قناة مصممة لنظام حماية الماكينات Bently Nevada 3500. توفر هذه الوحدة مخرجات منفصلة أساسية لتشغيل إيقاف الماكينات أو الإنذارات بناءً على نقاط ضبط النظام. بفضل بنية المرحل SPDT المغلقة بالإيبوكسي، تضمن استقرارًا تشغيليًا طويل الأمد في بيئات المراقبة الصناعية القاسية.

تفاصيل التكوين

يتم تعريف وحدة 3500/33-01-00 من خلال خيارات الطلب المحددة الخاصة بها. استخدم الهيكل أدناه للتحقق من متطلبات نظامك:

• 3500/33 – النموذج الأساسي: وحدة مرحلات 16 قناة
  • -01 – وحدة الإخراج: وحدة إخراج مرحل 16 قناة
  • -00 – موافقة الوكالة: لا توجد (قياسية)

مصفوفة الأداء الفني

• العلامة التجارية/السلسلة: Bently Nevada / نظام 3500
• معرف المكون: 3500/33-01-00
• هيكل المرحل: 16 × SPDT (قطب واحد، مزدوج الرمي)
• استهلاك الطاقة: 5.8 واط (نموذجي)
• قدرة التبديل (مقاومية): 5 أمبير كحد أقصى عند 250 فولت تيار متردد / 125 فولت تيار مستمر
• قمع القوس: 250 فولت rms (مركب في المصنع)
• عمر الاتصال: 10,000 دورة
• الأبعاد (الرئيسية): 241 ملم × 24.4 ملم × 242 ملم
• الوزن: 0.7 كجم (الوحدة الرئيسية)، 0.4 كجم (الإدخال/الإخراج)

رؤية Global PLC Spare HUB

لحماية التوربينات والضواغط ذات المهام الحرجة، تعد وحدة 3500/33-01-00 هي المعيار الصناعي. تتفوق في أنظمة السلامة المزودة بأجهزة (SIS) حيث تتطلب تشابكًا موثوقًا وعالي السرعة. يوصي فريقنا الهندسي بهذه الوحدة لمنطق التوقف الآلي في محطات توليد الطاقة، ومصافي البتروكيماويات، ومحطات ضغط الغاز حيث تكون توفرية النظام أمرًا بالغ الأهمية.

التشخيص والصيانة

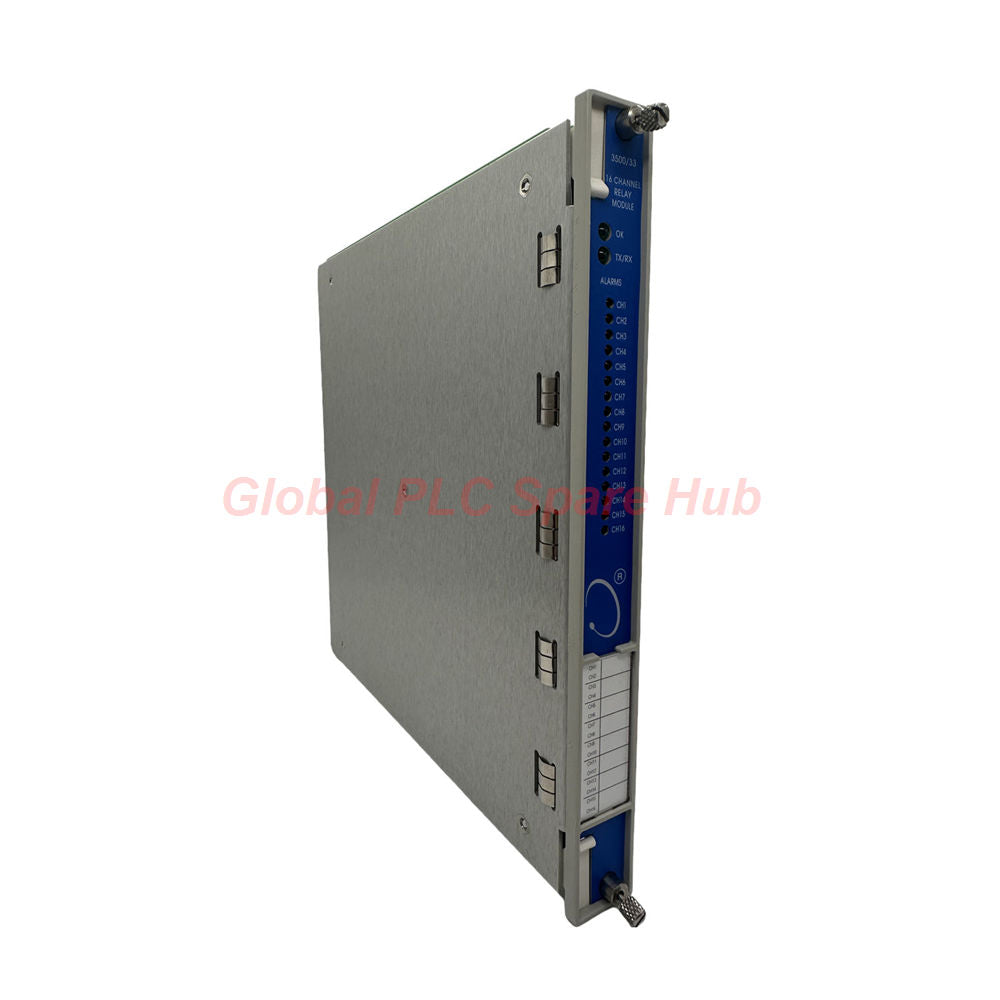

تتضمن الوحدة مؤشر LED أمامي لسهولة استكشاف الأخطاء وإصلاحها:

• مؤشر LED OK: يؤكد التشغيل الصحي وحالة الفحص الذاتي الداخلي.
• مؤشر LED TX/RX: يراقب الاتصال في الوقت الفعلي مع اللوحة الخلفية لرف 3500.
• مؤشر LED إنذار القناة: إضاءة مخصصة لكل قناة للتحقق الفوري من الإنذار.

اللوجستيات والضمان

• اللوجستيات: شحن سريع عالمي عبر FedEx وUPS وDHL.
• المهلة الزمنية: إرسال سريع في غضون 24-48 ساعة.
• الضمان: محمي بضمان أداء شامل لمدة 12 شهرًا.

أسئلة فنية متكررة من الخبراء

ما هو الفرق بين إعدادات المرحلات القياسية والمراحل ذات التيار المنخفض؟
تتعامل المرحلات القياسية مع تبديل التيار المتردد/التيار المستمر عالي الحمل (حتى 5 أمبير)، بينما تتخصص مرحلات التيار المنخفض المطلية بالذهب في إشارات الاستشعار الدقيقة (1 مللي أمبير إلى 5 مللي أمبير) لمنع تدهور الاتصال.

كيف يجب أن أتعامل مع أسلاك التوصيل المكشوفة أثناء التثبيت؟
تأكد دائمًا من فصل الطاقة عن رف 3500 قبل توصيل أسلاك التوصيل لمنع حدوث دوائر قصيرة عرضية أو صدمة للموظفين في التكوينات عالية الجهد.

هل يمكنني دمج أوضاع "يعمل عادة" (NE) و "لا يعمل عادة" (ND)؟
نعم، تسمح الوحدة باختيار المجموعات الفردية؛ يمكن تكوين أربع قنوات لكل مجموعة لتتناسب مع متطلبات منطق السلامة الخاص بك.

ماذا يعني عمر الاتصال "10,000 دورة" لنظامي؟
يشير هذا إلى المتانة الميكانيكية والكهربائية تحت الحمل المقدر؛ لتطبيقات التبديل المتكرر، تأكد من أن نقاط الضبط الخاصة بك تمنع "الاهتزاز" لزيادة عمر المرحل إلى أقصى حد.

نصيحة للاختيار: كيف أتحقق من مساحة الرف الخاصة بي؟
تأكد من أن رف 3500 الخاص بك يحتوي على فتحة أمامية واحدة كاملة الارتفاع وفتحة خلفية واحدة مقابلة كاملة الارتفاع لاستيعاب الوحدة الرئيسية وواجهة الإدخال/الإخراج.

أفضل ممارسات التكامل

• السلامة أولاً: التزم بدقة بلوائح الأجواء المتفجرة عن طريق فصل الطاقة قبل صيانة الوحدة 3500/33-01-00.
• البيئة: استخدم التصميم المغلق بالإيبوكسي للحماية من دخول الرطوبة والجسيمات في اللوحات الصناعية.
• إدارة الحمل: تأكد دائمًا من أن حملك المقاوم لا يتجاوز 1200 فولت أمبير (تيار متردد) أو 70 واط (24 فولت تيار مستمر).
