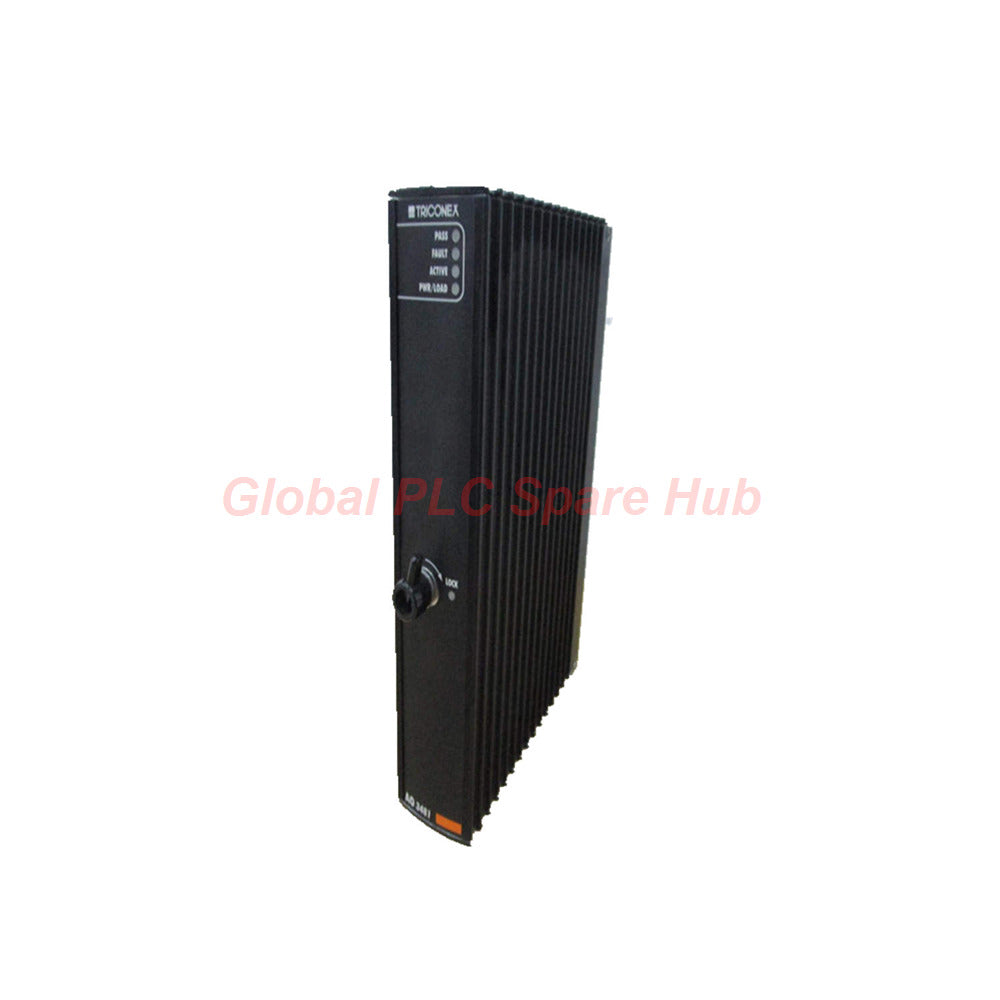

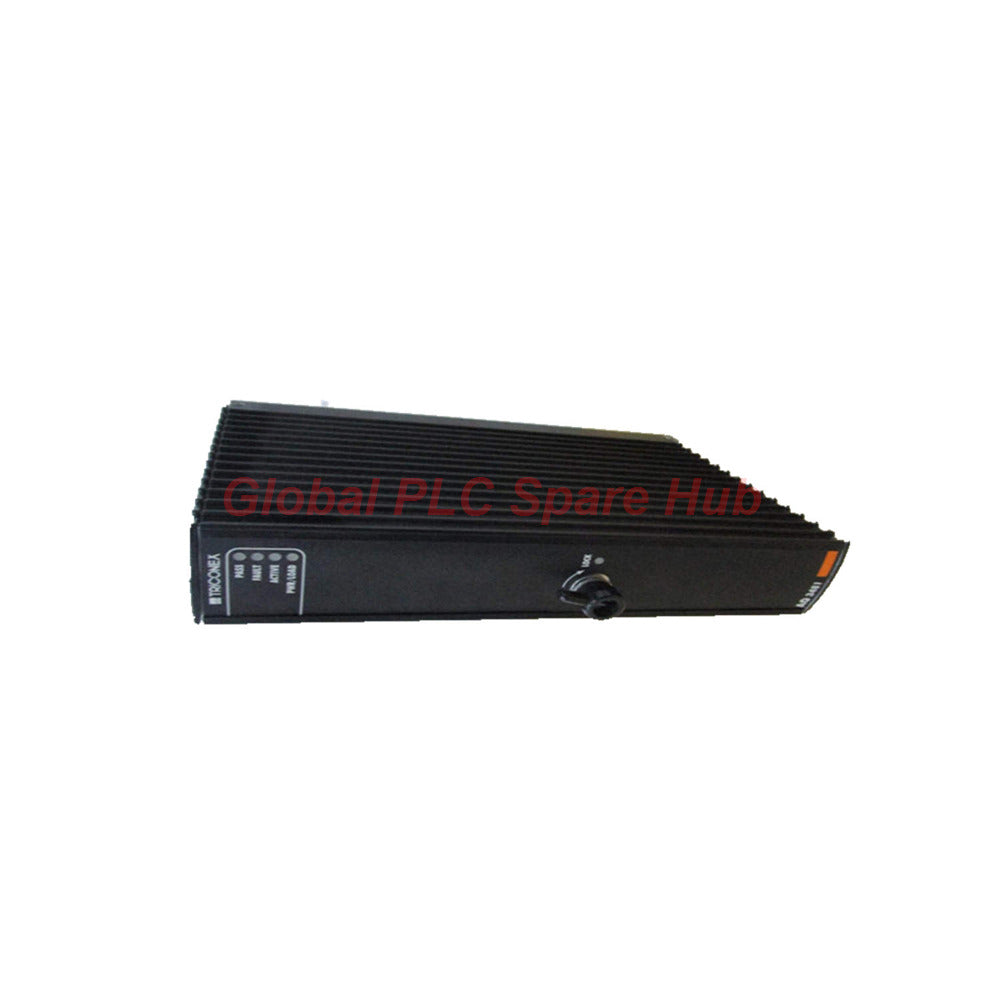

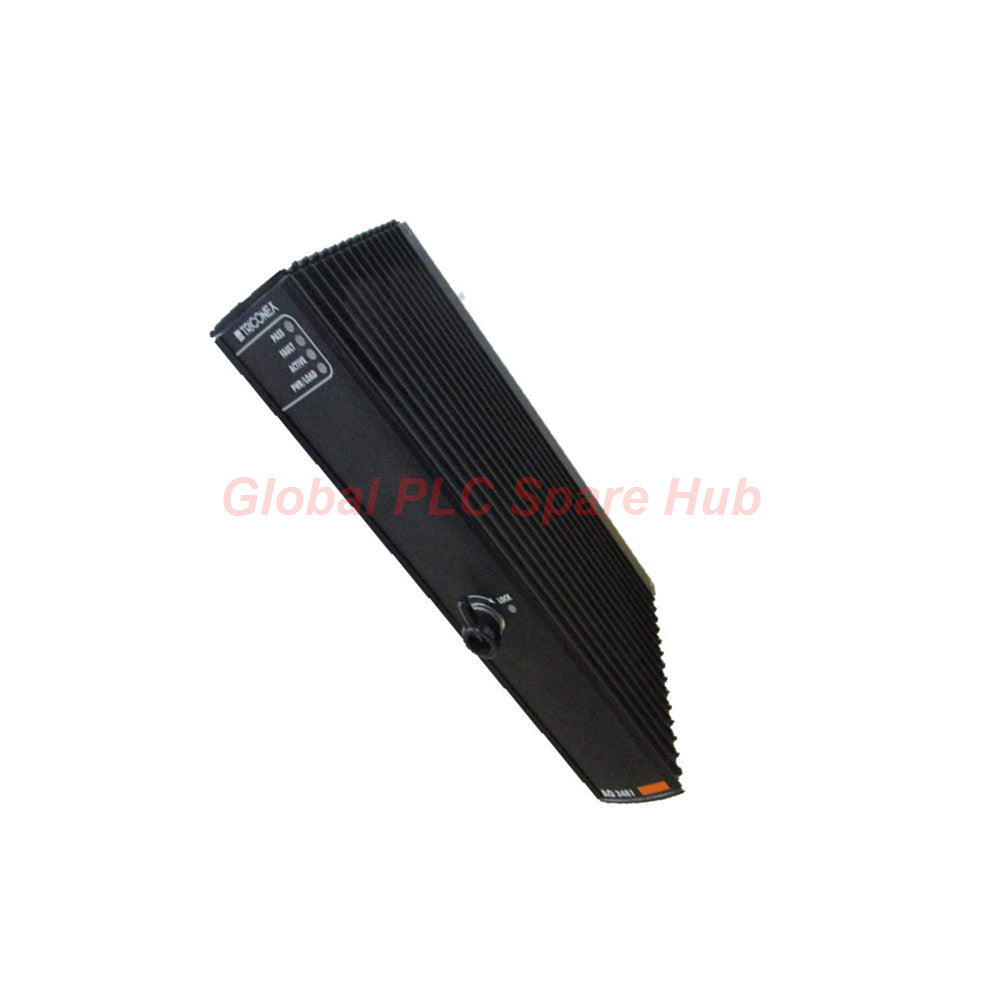

وحدة خرج تماثلية 3481 Triconex لأنظمة Tricon | TMR AO

Manufacturer: Triconex
Product No.: 3481
Condition： متوفر بالمخزون
Product Type: وحدة إدخال النبضات
Product Origin: USA
Payment: T/T, Western Union
Weight: 5500g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

3481 وحدة الإخراج التناظري TMR من Triconex

تقدم الوحدة 3481 تحكمًا تناظريًا عالي الموثوقية لأنظمة السلامة من Tricon.

تستخدم الوحدة بنية ثلاثية الوحدات الاحتياطية (TMR) لأداء إخراج ميداني مستقر.

تعمل كل قناة بشكل مستقل من خلال دوائر إلكترونية معزولة.

يختار منطق التصويت المدمج قناة الإخراج النشطة تلقائيًا.

تبقى القنوات غير النشطة معزولة كهربائيًا لحماية سلامة الإخراج.

تدعم الوحدة التشخيصات المستمرة دون مقاطعة عملية التشغيل.

تستهدف وحدة AO 3481 تطبيقات العمليات الحرجة التي تتطلب تحكمًا تناظريًا محددًا.

أبرز مميزات التصميم التشغيلي

بنية الإخراج التناظري ثلاثية الوحدات الاحتياطية
هيكل معالجة القنوات المستقلة
تشخيصات التبديل القسري المدمجة
قدرة تبديل سريعة للاستجابة للأعطال
مراقبة تشخيصية مستمرة عبر الإنترنت
دعم التكرار الاحتياطي الساخن
التثبيت الميكانيكي يمنع عدم التطابق في التركيب
عملية مستقرة في ظروف فشل قناة واحدة

خصائص الإخراج الكهربائي

العلامة التجارية: Triconex
السلسلة: نظام السلامة Tricon
الموديل: 3481
نوع الوحدة: وحدة الإخراج التناظري TMR
قنوات الإخراج: 4 نقاط
تكوين الإخراج: عودة مشتركة، مقترن بالتيار المستمر
نوع العزل: نقاط غير معزولة
نطاق إشارة الإخراج: إخراج متحكم فيه من 4 إلى 20 مللي أمبير
القدرة على تجاوز النطاق: 0-22 مللي أمبير
قدرة 0 مللي أمبير: مدعومة
الدقة: 12 بت
الدقة: <0.25% من النطاق الكامل
درجة حرارة التشغيل: من 0 درجة مئوية إلى 70 درجة مئوية
طريقة التشخيص: تشخيص التبديل القسري (FSD)
جهد الحلقة الخارجي: 24 فولت تيار مستمر (اسمياً)
الحد الأقصى لجهد الحلقة: 32 فولت تيار مستمر
حماية من الجهد الزائد: 36 فولت تيار مستمر (مستمر)
وقت التبديل عند فشل الساق: 1 مللي ثانية (نموذجي)
الحد الأقصى لوقت التبديل في حالة العطل: 3 مللي ثانية

قدرة التيار الممتد للنقطتين 3 و 4

نطاق الإخراج الممتد: 4-40 مللي أمبير
النطاق الزائد الممتد: 0-44 مللي أمبير
نطاق الدقة: <0.25% من النطاق الكامل
نطاق درجة الحرارة الممتد: من 0 درجة مئوية إلى 50 درجة مئوية
دعم الحمل عالي التيار المحسّن: متاح

اللوحات الأساسية المدعومة وخيارات التكامل

لوحة أساسية 2481 لتطبيقات التحكم القياسية في العمليات
لوحة أساسية 2483 لتكامل اتصال HART
لوحة أساسية 2483A للبيئات الصناعية الخطرة
لوحة إنهاء خارجية DO لأنظمة الواجهة النموذجية 9863-610

متطلبات الحمل الميداني

يتطلب حمل 300 أوم أكثر من 16 فولت تيار مستمر
يتطلب حمل 500 أوم أكثر من 20 فولت تيار مستمر
يتطلب حمل 700 أوم أكثر من 24 فولت تيار مستمر
يتطلب حمل 800 أوم أكثر من 28 فولت تيار مستمر
الحد الأدنى لتوصية مزود الطاقة هو 1 أمبير

وظائف التشخيص والحماية

التحقق المستمر من سلامة القناة
عزل قناة الأعطال تلقائيًا
إشعار مؤشر الأعطال في الوقت الفعلي
منطق استرداد سريع لتبديل الساق
حماية استمرارية الإخراج أثناء الأعطال
دعم تحديد الأعطال عبر الإنترنت
تحسين استقرار العملية في الظروف غير الطبيعية

سيناريوهات هندسة التطبيقات

أنظمة السلامة المبرمجة
التحكم في إيقاف التشغيل في حالات الطوارئ
تعديل صمامات العمليات
التحكم في تيار المشغلات الصناعية
أنظمة الأتمتة البتروكيماوية
حلقات التحكم في توليد الطاقة
أجهزة القياس الميدانية المدعومة بـ HART
إدارة الإخراج الحرج للعمليات

المعدات المتوافقة

وحدات تحكم السلامة Tricon
أجهزة HART الصناعية الميدانية
مشغلات التحكم في العمليات
معماريات التحكم الموزعة
أجهزة القياس الصناعية ذات الحلقة الحالية
أنظمة إدارة أصول غرف التحكم
منشآت العمليات في المناطق الخطرة

مراجعة Global PLC Spare HUB

تُظهر الوحدة 3481 استقرارًا قويًا في الإخراج في بيئات العمليات عالية التوافر.

تعمل آلية التصويت TMR على تحسين سلامة الإشارة التناظرية بشكل كبير.

ينشر المهندسون هذه الوحدة بشكل متكرر في تطبيقات الحلقات الحالية الحساسة للسلامة.

يقلل الاستجابة السريعة لتبديل الأعطال من انقطاع الإخراج أثناء حالات الشذوذ في القناة.

يعمل دعم تكامل HART على تبسيط سير عمل إدارة الأجهزة الذكية.

تُناسب الوحدة المنشآت التي تعطي الأولوية للنقل التناظري المستقر والتشخيصات المتوقعة.

الدعم اللوجستي الصناعي والضمان

يشمل ضمان لمدة 12 شهرًا
تحضير الشحن خلال 24-48 ساعة
دعم الشحن الصناعي العالمي
تتوفر خدمة توصيل FedEx ذات الأولوية
دعم الخدمات اللوجستية الدولية من UPS
تتوفر خدمة النقل السريع من DHL
يشمل التعبئة الواقية المضادة للكهرباء الساكنة

الأسئلة الشائعة المهنية

لماذا تستخدم الوحدة بنية TMR للمخرجات التناظرية؟

تعمل بنية TMR على تحسين الاستمرارية التشغيلية أثناء أعطال الأجهزة على مستوى القناة.

تمنع آلية التصويت سلوك النقل التناظري غير المستقر.

ما هي الأجهزة الميدانية التي عادة ما تتوافق مع الوحدة 3481؟

تتكامل صمامات التحكم، والمشغلات التي تعمل بالتيار، وأجهزة إرسال HART بفعالية.

تدعم الوحدة أيضًا أنظمة الأجهزة العملية عالية التوافر.

كيف يمكن للمهندسين تحسين استقرار حلقة التيار لمسافات طويلة؟

استخدم طاقة حلقة 24 فولت تيار مستمر مستقرة وأسلاك ميدانية محمية.

تقلل ممارسات التأريض الصحيحة التداخل الكهربائي بشكل كبير.

ماذا يجب على المهندسين تقييمه قبل اختيار مقاومة حمل الإخراج؟

تحقق من جهد الحلقة المتاح مقابل متطلبات حمل الجهاز الميداني.

تتطلب أحمال المقاومة الأعلى زيادة سعة جهد الإمداد.

لماذا يعتبر توقيت التبديل السريع للأعطال مهمًا في تطبيقات العمليات؟

يقلل التبديل السريع من اضطراب العملية أثناء فشل ساق الإخراج.

تعمل هذه القدرة على تحسين اتساق استجابة المشغل في الأنظمة الحرجة.
