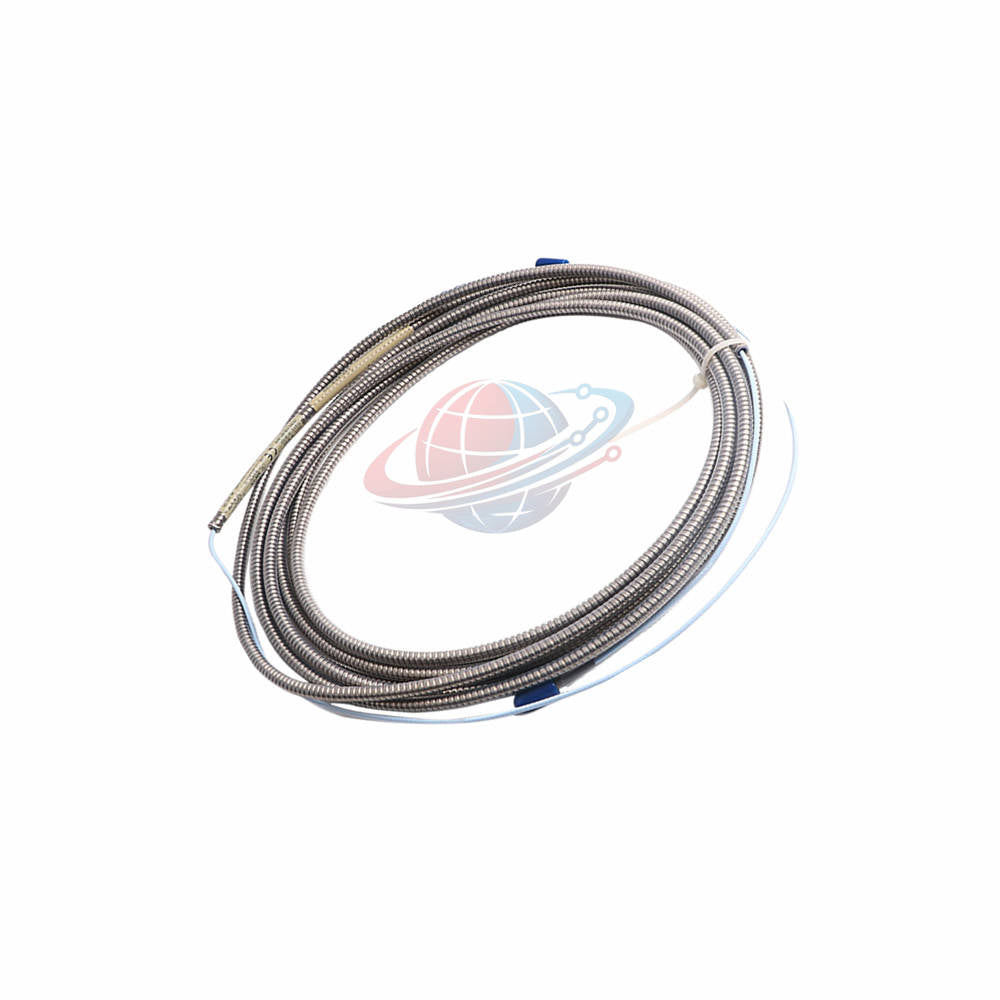

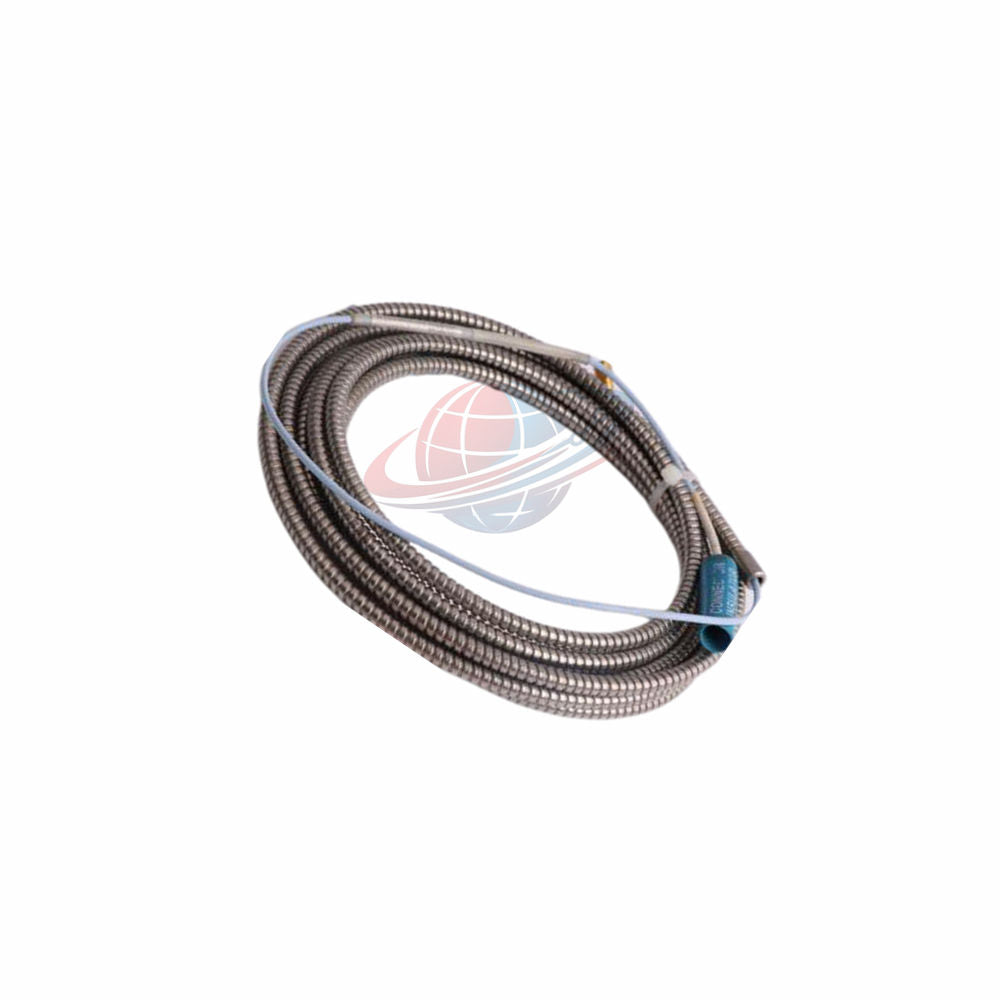

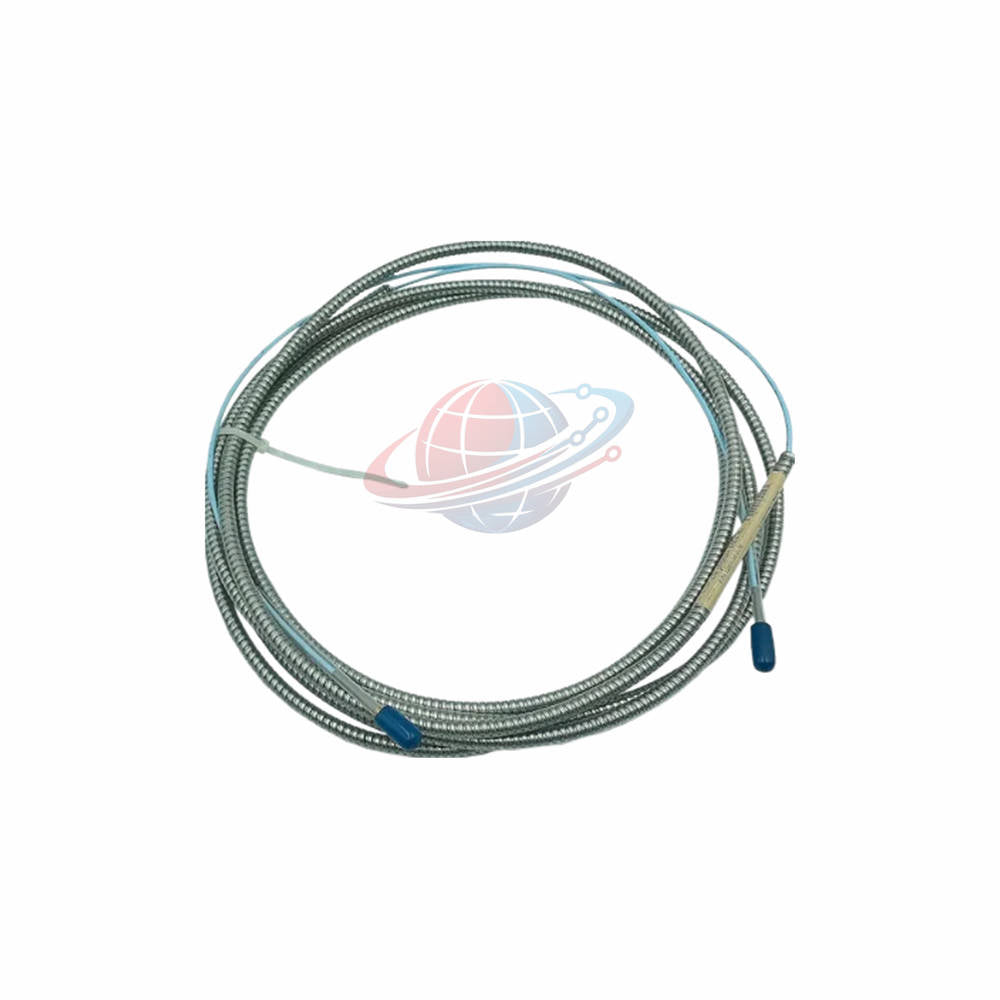

330930-065-05-00 كابل تمديد مدرّع جديد من بينتلي نيفادا 6.5 متر
Manufacturer: Bently Nevada
Product No.: 330930-065-05-00
Condition： متوفر بالمخزون
Product Type: وصلة كهربائية
Product Origin: USA
Payment: T/T, Western Union
Weight: 460g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
يعد Bently Nevada 330930-065-05-00 كابل إرسال إشارة متحد المحور مدرع 75 أوم مصمم خصيصًا لنظام محول القرب 3300 NSv Series. يعمل هذا الكابل الذي يبلغ طوله 6.5 متر، كوصلة حيوية بين مسبار 3300 NSv ومستشعر Proximitor، ويتميز بدرع مرن من الفولاذ المقاوم للصدأ وواقيات موصلات مثبتة مسبقًا. يحافظ على سلامة الإشارة ومعايرة عامل القياس الدقيقة عبر بيئات صناعية ذات اهتزازات عالية وتراخيص ضيقة.
تفصيل التكوين
فك تشفير هيكل رمز الخيار لرقم الجزء 330930-065-05-00:
-
330930 — الموديل الأساسي: كابل تمديد 3300 NSv
- -065 — خيار طول الكابل: 6.5 متر (21.3 قدم)
- -05 — خيار الموصل والدرع: درع مرن من الفولاذ المقاوم للصدأ، بدون غلاف خارجي من FEP، ومجهز بواقي الموصل
- -00 — خيار موافقة الوكالة: تكوين صناعي قياسي (لا يلزم موافقات منطقة خطرة)
مصفوفة المواصفات الفنية
| العلامة التجارية والشركة المصنعة | Bently Nevada |
| رقم الجزء الكامل | 330930-065-05-00 |
| سلسلة المنتج | 3300 NSv Extension Series |
| الطول الفعلي | 6.5 متر (21.3 قدم) |
| الموصل ومقاومة الكابل | 75 أوم متحد المحور، معزول بـ فلوروإيثيلين بروبيلين (FEP) |
| معلمات مقاومة التيار المستمر | الموصل المركزي: 0.220 أوم/م (0.067 أوم/قدم)؛ الدرع الخارجي: 0.066 أوم/م (0.020 أوم/قدم) |
| السعة الكهربائية | 69.9 بيكوفاراد/م (21.3 بيكوفاراد/قدم) تصنيف السعة النموذجي |
| الدرع وغلاف الموصل | درع مرن من الفولاذ المقاوم للصدأ AISI 302 (بدون غلاف خارجي من FEP)؛ موصلات نحاسية مطلية بالذهب |
| الحمل الميكانيكي الشد | 220 نيوتن (50 رطل) أقصى قوة سحب مصنفة عبر وصلات المسبار إلى الكابل |
| النطاق الخطي وإعداد الفجوة | نطاق ديناميكي 1.5 مم (60 ميل) (-1 إلى -13 Vdc)؛ إعداد الفجوة الموصى به: 1.0 مم (40 ميل) |
| حدود التشغيل الحرارية | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت) نطاق التشغيل والتخزين المستمر |
| الأسلاك الميدانية والمسافة | يدعم ما يصل إلى 305 م (1,000 قدم) من الأسلاك الميدانية ثلاثية الموصلات (16-24 AWG) إلى رف المراقبة |
| وزن الشحن | 1.5 كجم (3.3 رطل) كتلة العبوة الاسمية |
مقارنة البدائل والتوصيات الهندسية
يعتمد اختيار خيار الغلاف والدرع المناسب ضمن عائلة كابلات 3300 NSv Series مباشرة على التعرض الميداني للسوائل والتآكل الميكانيكي:
- الوحدة المستهدفة: يتميز 330930-065-05-00 بدرع من الفولاذ المقاوم للصدأ AISI 302 بدون غلاف لتحقيق أقصى مقاومة للسحق في علب الآلات الجافة ذات درجات الحرارة العالية.
- الوحدة البديلة: قارن مع 330930-065-11-00. يضيف هذا النموذج غلافًا خارجيًا واقيًا من FEP فوق درع الفولاذ المقاوم للصدأ للعزل الكيميائي والسائل.
نصيحة اختيار فنية: حدد 330930-065-05-00 لعلب محامل التوربينات الداخلية حيث يتحمل الدرع المكشوف الحرارة الشديدة دون انبعاث غازات. اختر 330930-065-11-00 عند التوجيه عبر أرضيات المصانع المفتوحة حيث يمكن أن تتسبب الغسالات الكاوية أو زيوت التشحيم الاصطناعية في اختراق الدرع المعدني غير المغلف.
التطبيقات المستهدفة ودعم تشخيص الآلات
- ربط مجسات القرب 3300 NSv بأجهزة استشعار Proximitor في محركات التوربينات الصغيرة ذات المحور
- قياس الاهتزاز الشعاعي والدفع المحوري في علب المحامل المحصورة ذات الخلوص الجانبي الضيق
- إرسال إشارة Keyphasor المرجعية للمرحلة على دوارات الضاغط عالية السرعة
- حماية إشارات الاهتزاز عالية التردد الخام من الضوضاء الكهرومغناطيسية الشديدة في المصنع (EMI)
- تمكين التتبع المستمر لجهد الفجوة لتشخيص تدهور طبقة زيت محمل المجلة
رؤى وخبرة Global PLC Spare HUB الميدانية
في أنظمة محولات تيار الدوامة، يعتمد ضبط النظام على الطول الكهربائي الكلي. يجب أن يساوي مجموع طول المسبار بالإضافة إلى طول كابل التمديد بدقة الطول الكلي المعاير لمستشعر Proximitor (عادةً 5.0 متر أو 7.0 متر إجمالي النظام). في مكالمات الخدمة الميدانية، يقوم فنيونا بشكل متكرر بتشخيص أخطاء عامل القياس (مثل الانحراف عن 200 mV/mil) الناتجة عن إقران مسبار بطول 1.0 متر بكابل بطول 6.5 متر على مستشعر Proximitor بطول 5.0 متر. عند تركيب 330930-065-05-00، تأكد من إقرانه بدقة بمسبار 3300 NSv بطول 0.5 متر لتحقيق توازن دقيق للنظام بطول 7.0 متر، واحرص دائمًا على إغلاق واقي الموصل لإبعاد الحطام الموصل.
الأسئلة المتداولة (FAQ)
س1: لماذا يعتبر مطابقة الطول الكلي للنظام أمرًا بالغ الأهمية لكابل 330930-065-05-00؟
ج1: يتم ضبط مستشعرات Proximitor بتيار الدوامة على سعة نظام كلية محددة. تؤدي أطوال الكابلات غير المتطابقة إلى تحويل تردد الرنين، مما يؤثر على خطية خرج الجهد ودقة عامل القياس.
س2: ما هو طول المسبار الذي يجب إقرانه بكابل التمديد هذا بطول 6.5 متر؟
ج2: يجب إقران كابل بطول 6.5 متر بمسبار بطول 0.5 متر لتكوين نظام كامل بطول 7.0 متر معاير لمستشعر Proximitor 3300 NSv بطول 7.0 متر.
س3: ما الغرض من واقي الموصل في الخيار 05؟
ج3: يعمل واقي الموصل المطاطي على عزل وصلات ClickLoc المحورية المصغرة الحساسة من رذاذ الزيت والرطوبة والتأريض القصير ضد هيكل الماكينة.
س4: هل يمكن سحب هذا الإصدار من درع الفولاذ المقاوم للصدأ العاري عبر أنابيب ضيقة؟
ج4: نعم. يوفر درع الفولاذ المقاوم للصدأ AISI 302 قوة شد مرنة عالية (حتى 220 نيوتن قوة سحب)، مما يحمي العزل المحوري الداخلي أثناء سحب الأنابيب الصعبة.
س5: ما هي مواصفات الأسلاك الميدانية الموصى بها من Proximitor إلى رف المراقبة؟
ج5: توصي Bently Nevada باستخدام كابل ثلاثي الموصلات المحمي (16 إلى 24 AWG) بحد أقصى للمسافة 305 أمتار (1000 قدم).
تنفيذ الطلبات، التعبئة والتغليف وشروط الضمان
- حالة التوريد: وحدة جديدة تمامًا، أصلية ومختومة من المصنع
- محتويات العبوة: 1x كابل تمديد Bently Nevada 330930-065-05-00 3300 NSv (6.5 متر)
- معالجة المستودع: إنجاز سريع للطلبات يتم إرساله في غضون 24 إلى 48 ساعة
- الشحن العالمي: شحن جوي سريع من الباب إلى الباب عبر FedEx وUPS وDHL
- ضمان: مغطى بالكامل بضمان المصنع الشامل لمدة 12 شهرًا
