330908-12-08-10-02-05 مجمع مستشعر مسبار بنتلي نيفادا NSv

Manufacturer: Bently Nevada
Product No.: 330908-12-08-10-02-05
Condition： متوفر بالمخزون
Product Type: مجس القرب
Product Origin: USA
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

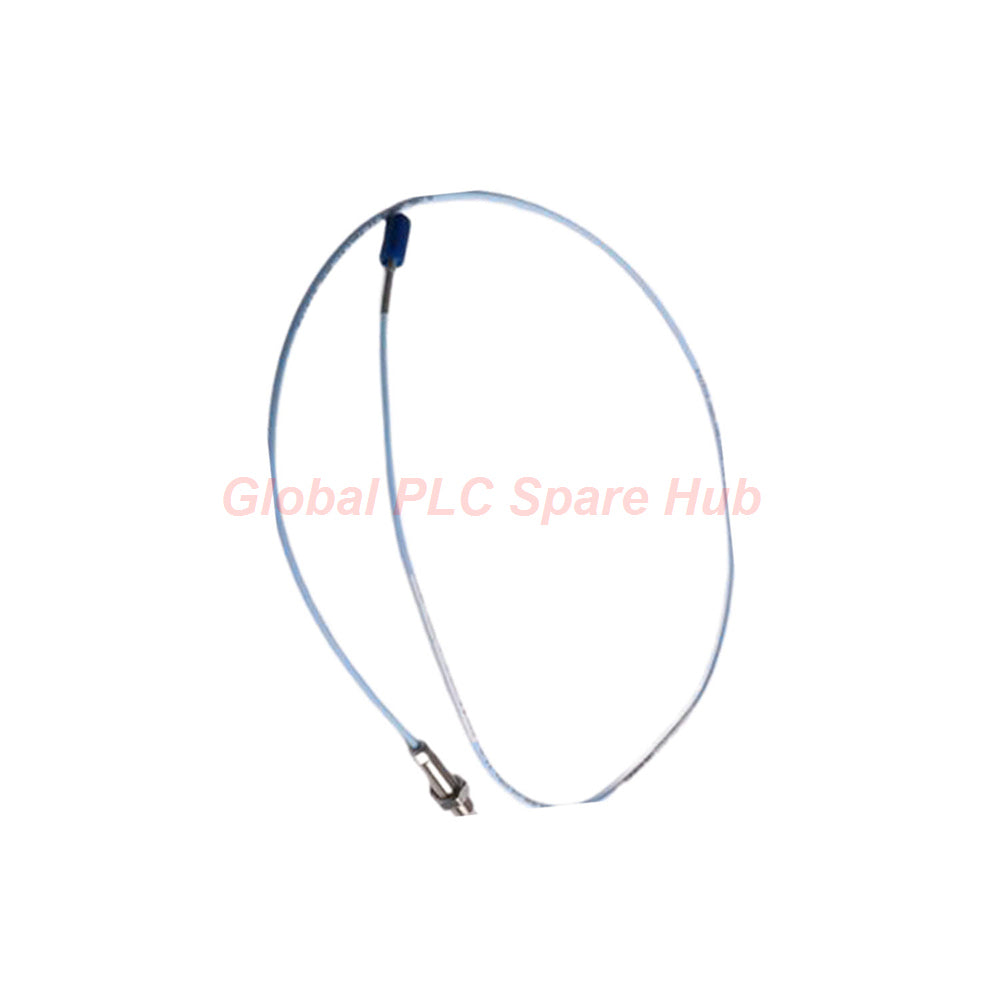

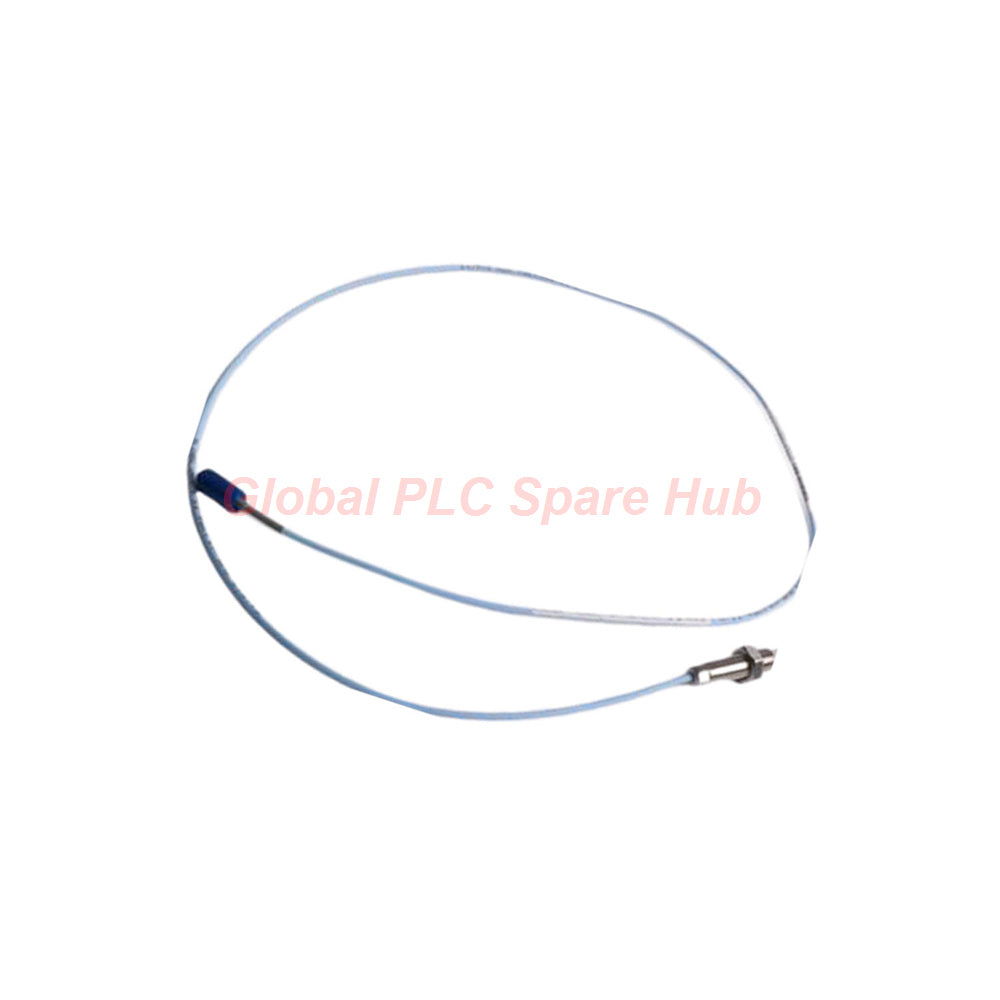

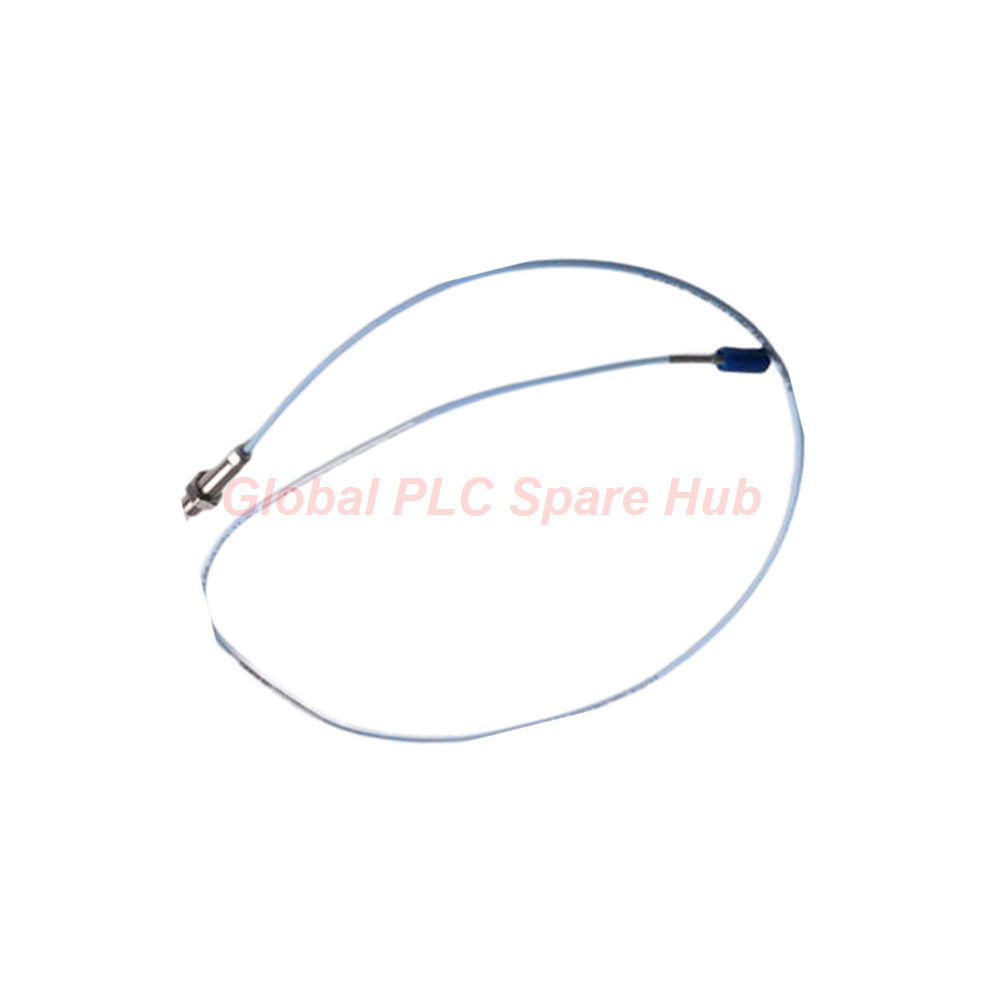

330908-12-08-10-02-05 مجس تقارب Bently Nevada 3300 NSv

يعد 330908-12-08-10-02-05 مجس تقارب صناعيًا مدمجًا لمراقبة اهتزاز العمود وموضعه بشكل مستمر.

ينتمي المجس إلى منصة حماية الآلات Bently Nevada 3300 NSv المجربة.

يدعم التصميم مساحات التركيب الضيقة وظروف التشغيل الصناعية الصعبة.

يوفر المستشعر نقل إشارة مستقر عبر أنظمة مراقبة المعدات الدوارة.

ينشر المهندسون هذا المجس في تطبيقات حماية التوربينات والضواغط والمحركات والمضخات.

تفصيل التكوين

رمز التكوين	الوصف الفني
330908	مجس تقارب 3300 NSv بدون درع
12	طول غير مسنن 1.2 بوصة
08	طول غلاف إجمالي 0.8 بوصة
10	طول المجس الكلي 1.0 متر
02	موصل ClickLoc محوري مصغر بكابل قياسي
05	اعتمادات وكالات متعددة

الهيكل الميكانيكي والمادي

مادة غلاف المجس: فولاذ مقاوم للصدأ AISI 304
مادة طرف المجس: كبريتيد البوليفينيلين (PPS)
نوع الكابل: كابل محوري 75 أوم
عزل الكابل: فلوروإيثيلين بروبيلين (FEP)
نمط الموصل: موصل ClickLoc محوري مصغر
وزن المجس: حوالي 14 جم إلى 150 جم
نوع السن اللولبي: 3/8-24 UNF
أقصى تشابك للسن اللولبي: 0.563 بوصة

الخصائص الكهربائية

طول المجس	1.0 متر
مقاومة المجس	4.2 ± 0.5 أوم
معاوقة الكابل	هيكل محوري 75 أوم
استقرار الإشارة	محسّن لمراقبة العمود الديناميكية
موثوقية الموصل	وصلة ClickLoc آمنة ومقاومة للاهتزاز

عزم الدوران ومعلمات التركيب

نوع غلاف المجس	3/8-24 أو M10X1
أقصى عزم دوران	33.9 نيوتن متر
عزم الدوران الموصى به	11.3 نيوتن متر
اتجاه التركيب	يدعم أي زاوية تركيب

القدرة البيئية

درجة حرارة التشغيل: -52 درجة مئوية إلى +177 درجة مئوية
درجة حرارة التخزين: -52 درجة مئوية إلى +177 درجة مئوية
ملاحظة درجة الحرارة المنخفضة: قد يؤثر التعرض الطويل تحت -34 درجة مئوية على عمر ختم الضغط
مادة ختم الضغط: حلقة دائرية من فيتون
تصميم الضغط: ختم ضغط تفاضلي بين الطرف والغلاف
المقاومة الصناعية: مناسبة لبيئات الآلات الدوارة القاسية

مراقبة الإشارة وأداء التشخيص

يدعم المراقبة المستمرة لإزاحة العمود
يكتشف نمو الاهتزاز أثناء تشغيل المعدات الدوارة
يحسن كفاءة الصيانة التنبؤية
يدعم تكامل أنظمة حماية الماكينة
يحافظ على نقل إشارة مستقر في بيئات درجات الحرارة العالية
يدعم تطبيقات قياس موضع الدوار الدقيقة
يحسن قدرة تحليل اتجاهات الأعطال
يدعم تصميمات تركيب الآلات المدمجة

المعدات المناسبة والتطبيقات الصناعية

أنظمة مراقبة التوربينات البخارية
أنظمة حماية التوربينات الغازية
الضواغط الطاردة المركزية الصناعية
المحركات الكبيرة AC و DC
مضخات مياه تغذية الغلايات
الأعمدة الدوارة في الصناعة التحويلية
مراقبة آلات البتروكيماويات
تشخيص معدات توليد الطاقة
أنظمة مراقبة الحالة
تطبيقات حماية الآلات القياسية API

رؤية Global PLC Spare HUB

يعمل 330908-12-08-10-02-05 بفعالية في المساحات الصناعية الضيقة للآلات.

يسهل تصميم الجسم المدمج التركيب بالقرب من مواقع الوصول الصعبة إلى العمود.

يحسن موصل ClickLoc سرعة التركيب أثناء إجراءات الصيانة.

يوفر الهيكل المصنوع من الفولاذ المقاوم للصدأ متانة ميكانيكية موثوقة تحت التعرض المستمر للاهتزاز.

يختار مهندسو الميدان غالبًا هذا المجس لأنظمة مراقبة التوربينات عالية الكثافة.

يتكامل النموذج بكفاءة مع منصات مراقبة الاهتزاز الصناعية وأنظمة الحماية.

ملاحظات التركيب الهندسي

تطبيق عزم التركيب الموصى به أثناء التركيب
تجنب عمق تشابك السن اللولبي الزائد
حماية مسار الكابل المحوري من الانحناءات الحادة
فصل كابل المجس عن موصلات الجهد العالي
فحص مكونات ختم فيتون خلال فترات الصيانة
التحقق من قفل الموصل قبل التشغيل

دعم اللوجستيات والتسليم

تغليف احترافي مضاد للكهرباء الساكنة متضمن
تغليف حماية الصادرات الصناعية مطبق
الشحن الدولي عبر FedEx متاح
دعم لوجستي عالمي عبر UPS متاح
التسليم السريع عبر DHL متاح
معظم الطلبات تُشحن في غضون 24-48 ساعة

شروط الضمان

يشمل ضمان لمدة 12 شهرًا
الدعم الفني متاح بعد الشحن
الفحص يكتمل قبل الإرسال
جودة التعبئة والتغليف الصناعي يتم التحقق منها قبل التسليم

الأسئلة الشائعة للمحترفين

لماذا يفضل المهندسون مجسات NSv المدمجة في أنظمة التوربينات؟
تبسط المجسات المدمجة التركيب في مناطق التخليص الميكانيكي المقيدة.
ما هي ميزة هيكل موصل ClickLoc؟
يحسن الموصل تثبيت الكابل ويقلل من خطر الفصل العرضي.
كيف تؤثر معاوقة الكابل على دقة المراقبة؟
تدعم المعاوقة المستقرة 75 أوم سلامة الإشارة الموثوقة عبر أنظمة المراقبة.
ما هو عامل التركيب الأكثر تأثيرًا على عمر خدمة المجس؟
قد يؤدي عزم الدوران غير الصحيح والتشابك المفرط للسن اللولبي إلى إتلاف مكونات الختم.
ما الذي يجب على المشترين التحقق منه قبل اختيار 330908-12-08-10-02-05؟
تأكيد توافق السن اللولبي، وطول المجس، ونمط الموصل، ومسافة التركيب، ومتطلبات درجة الحرارة البيئية.
