330904-08-15-70-11-05 مسبار Bently Nevada 3300 NSv Transducer متوفر في المخزون

نظرة عامة على المنتج

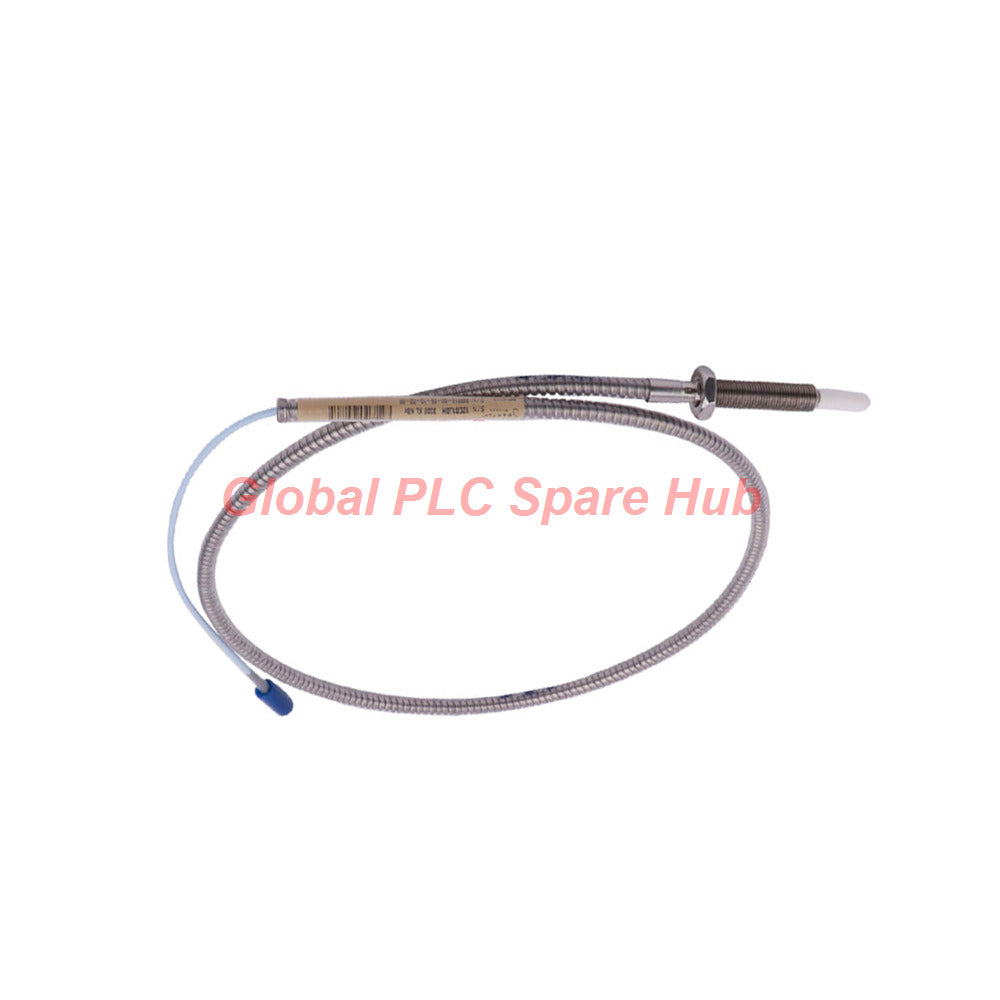

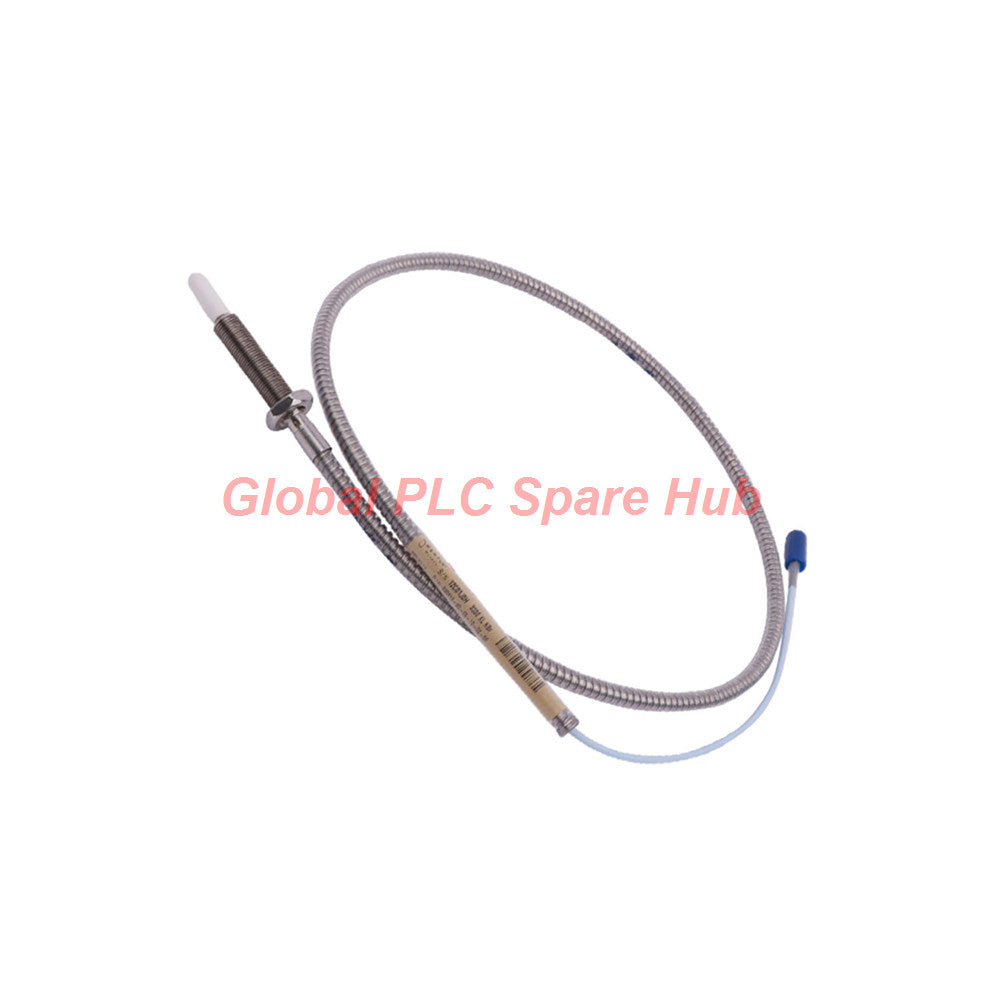

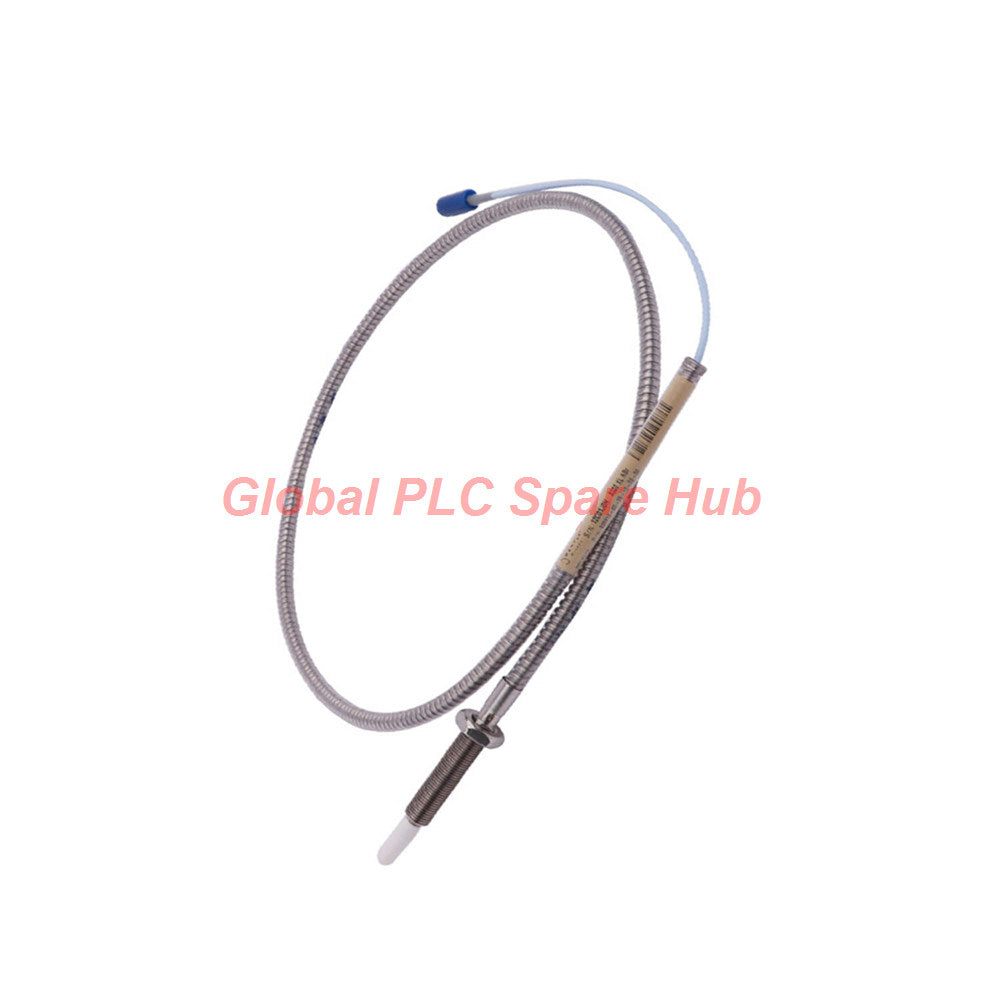

يُعد 330904-08-15-70-11-05 مسبار تقارب بتيار إيدي عالي الدقة، صممته شركة Bently Nevada لمراقبة الاهتزاز والموضع للأهداف الصغيرة. ينتمي هذا المحول إلى سلسلة 3300 NSv Series المتخصصة، ويتفوق في تطبيقات التخليص المحدود حيث تواجه مسابير 8 ملم القياسية تداخلًا جانبيًا أو قيودًا هيكلية للإسكان.

يتميز المسبار 330904-08-15-70-11-05 بغلاف M8X1 ملولب، ودرع متكامل من الفولاذ المقاوم للصدأ، وبنية كبل FluidLoc المضادة لهجرة الزيت، ويوفر تغذية راجعة مستمرة لإزاحة العمود لضواغط الغاز الطاردة المركزية، وعلب التروس عالية السرعة، ومجموعات محامل الغشاء السائل. يحافظ على التبادل الميكانيكي والكهربائي مع أنظمة 3300 RAM القديمة مع تقديم مناعة كيميائية محسّنة وخصائص استجابة محسّنة للرؤية الجانبية.

تفصيل التكوين

فهم مصفوفة رقم الجزء للمسبار 330904-08-15-70-11-05:

• 330904 — مسبار تقارب 3300 NSv Series (لولب M8X1، كبل مدرع)
  • -08- الطول غير الملولب: جسم كم غير ملولب بطول 80 مم
  • -15- الطول الكلي للحافظة: طول حافظة إجمالي 150 مم
  • -70- الطول الكلي للكبل: طول كبل النظام 7.0 أمتار (23.0 قدمًا)
  • -11- نوع الكبل والموصل: موصل ClickLoc محوري مصغر، واقي موصل، حاجز كبل FluidLoc
  • -05- الموافقات التنظيمية: شهادات متعددة للمناطق الخطرة الدولية (CSA، ATEX، IECEx)

المواصفات الفنية

إرشادات التركيب والتركيب

• حدود عزم دوران الحافظة: اربط المسبار في منفذ العملية M8X1 باستخدام عزم دوران أقصى موصى به يبلغ 5.1 نيوتن متر (45 رطل بوصة)؛ الحد الأقصى المطلق هو 7.3 نيوتن متر (65 رطل بوصة).
• شد الرأس باليد: عند تثبيت وجه رأس المسبار، شد باليد فقط حتى 0.56 نيوتن متر (5 رطل بوصة) كحد أقصى للعزم.
• الحد الأدنى لنصف قطر الانحناء: حافظ على نصف قطر انحناء لا يقل عن 25.4 مم (1.0 بوصة) على طول مسارات توجيه الكابل المدرع وغير المدرع.
• تداخل اللولب: تأكد من أن عمق تداخل اللولب في غلاف الآلة أو الدعامة لا يتجاوز 12 مم.
• قفل الموصل: تحقق من أن طوق موصل ClickLoc يغلق بعد الكاتم الداخلي للحفاظ على الختم المقاوم للعوامل الجوية داخل الغطاء الواقي.

الصيانة والمعايرة الميدانية

• التحقق من جهد التيار المستمر: قم بقياس جهد التيار المستمر الناتج عند أطراف مستشعر التقارب 3300 XL NSv أثناء إعداد الفجوة لاستهداف -9.0 Vdc إلى -10.0 Vdc (فجوة ~1.0 مم).
• اختبار المقاومة: تحقق من استمرارية ملف المسبار عبر الدبوس والموصل الخارجي؛ استهدف 5.9 ± 0.9 أوم لتكوينات المسبار بطول 7.0 أمتار.
• سلامة الكبل البصرية: افحص الغلاف الخارجي لـ FEP والدرع الفولاذي المقاوم للصدأ بشكل دوري بحثًا عن علامات التكسير أو التلف الكيميائي من سوائل العملية.

توافق النظام والتكامل

يتصل المحول 330904-08-15-70-11-05 بسلاسة مع كابلات التمديد ومستشعرات التقارب 3300 XL NSv. تتصل إشارة الخرج مباشرة بأرفف مراقبة حماية الآلات Bently Nevada 3500 و Orbit 60 عبر كابلات ميدانية محمية بثلاثة أسلاك قياسية تصل إلى 305 أمتار (1000 قدم).

الامتثال وشهادات المناطق الخطرة

• اعتمادات متعددة (الخيار 05): معتمد بموجب أطر عمل CSA و ATEX و IECEx للمناطق الخطرة.
• تصنيفات آمنة جوهريًا: مناسبة للتركيب في فئة I، القسم 1 / المنطقة 0 من الأجواء الخطرة عند التوجيه عبر حواجز زينر المعتمدة أو عوازل الجلفانية.
• العمليات غير المسببة للاشتعال: معتمد لبيئات تطبيق غير شرارة من الفئة I، القسم 2 / المنطقة 2.

اختيار النموذج والمقارنة المتقاطعة

حدد تكوينات المحول بناءً على عمق غلاف العملية، وإجمالي طول الكابلات، ومتطلبات موافقة السلامة. قم بتقييم هذه الاختلافات في نماذج سلسلة 3300 NSv Series:

• النموذج المستهدف: 330904-08-15-70-11-05
  • الطول غير الملولب / طول الحافظة: 80 مم / 150 مم
  • الطول الكلي للكابل: 7.0 أمتار (23.0 قدم) خيار تشغيل مباشر
  • حماية الكابل: كابل مدرع مع موصل ClickLoc وحاجز زيت FluidLoc
  • الشهادات: موافقات وكالات عالمية متعددة (-05)
• متغير بديل: 330904-08-10-10-12-00
  • الطول غير الملولب / طول الحافظة: 80 مم / 100 مم
  • الطول الكلي للكابل: 1.0 متر (3.3 قدم) للاستخدام مع كابلات التمديد
  • حماية الكابل: كابل مدرع مع موصل ClickLoc، لا يوجد حاجز FluidLoc
  • الشهادات: خيار قياسي غير معتمد / للأغراض العامة (-00)

نصيحة هندسية: حدد 330904-08-15-70-11-05 عند توجيه مسارات مستمرة بطول 7.0 أمتار عبر بيئات ضباب الزيت حيث لا يمكن تركيب موصلات في المنتصف. اختر 330904-08-10-10-12-00 لمسارات قصيرة بطول 1.0 متر تتصل بصناديق التوصيل الخارجية في أغلفة الآلات غير الخطرة.

التعبئة وشروط الطلب

• حالة المنتج: 100% جديد وأصلي في صندوق المصنع الأصلي المختوم.
• ضمان المصنع: مدعوم بسياسة ضمان المصنع الكاملة لمدة 12 شهرًا.
• محتويات العبوة: تتضمن مجموعة المسبار 330904-08-15-70-11-05، وواقي الموصل، وورقة الفحص.
• الخدمات اللوجستية السريعة العالمية: إرسال سريع عبر شبكات FedEx أو UPS أو DHL السريعة.
• وقت المناولة: تتم معالجة الطلبات وشحنها في غضون 24 إلى 48 ساعة بعد تأكيد الدفع.

التطبيقات الصناعية وتشخيص الأعطال

تستخدم فرق موثوقية المصانع سلسلة 3300 NSv Series للكشف عن الاهتزاز والموضع والسرعة في آلات المصنع الحيوية:

• التوربينات ذات العمود الصغير: مراقبة الدفع المحوري والإزاحة الشعاعية على الأعمدة الأصغر من 13 مم (0.5 بوصة).
• ضواغط الطرد المركزي: تتبع الاهتزاز الديناميكي لفجوة المحمل الأسطواني الداخلي.
• توربينات التوسع عالية السرعة: تحليل مدار الدوار الديناميكي في التخليصات الميكانيكية الضيقة.
• مضخات وعوادم العمليات: الكشف المبكر عن تشخيص اختلال المحاذاة، والرخاوة الهيكلية، وعدم استقرار دوران الزيت.

رؤية جلوبال بي إل سي سبير هب (Global PLC Spare HUB's Insight)

في أعمالنا الهندسية الميدانية مع عمليات إصلاح مراقبة الآلات، يثبت مسبار سلسلة 3300 NSv Series أنه ضروري كلما عانت المسابير القياسية 8 مم من تحميل جانبي. تتطلب مسابير التيار الإيدي القياسية منطقة واضحة واسعة حول وجه الرأس. عند تركيبها داخل تجاويف محامل ضيقة، تتداخل المسابير القياسية مع الجدران الجانبية القريبة، مما يسبب ارتفاعات خاطئة في الاهتزاز.

خلال عملية تحديث حديثة لمضخة تغذية غلاية، واجه فنيو الصيانة إنذارات خاطئة لموضع العمود ناجمة عن هجرة الزيت عبر كابلات المسبار القياسية إلى صناديق التوصيل الخارجية. أدى استبدال الأجهزة القديمة بالمسبار 330904-08-15-70-11-05 إلى إزالة المشكلة. يمنع حاجز الكابل الداخلي FluidLoc المدمج سوائل العملية من التسرب عبر خيوط الكابل، بينما سمح طول الدرع المستمر البالغ 7.0 أمتار بالاتصال المباشر بالحاويات الميدانية الخارجية دون موصلات طرفية وسيطة.

الأسئلة الشائعة

س: ما الذي يميز مسبار 3300 NSv عن المسابير القياسية 3300 XL 8 مم؟

ج: تتميز سلسلة 3300 NSv Series بظرف تخليص جانبي أكثر إحكامًا، مما يسمح بقياس الفجوات بدقة بالقرب من الجدران الجانبية أو على أعمدة الهدف التي يقل قطرها عن 13 مم دون تدهور الإشارة.

س: كيف تعمل خيار كابل FluidLoc في هذا النموذج من المسبار؟

ج: يتضمن بناء كابل FluidLoc Option 11 أختامًا داخلية داخل الهيكل المحوري لمنع تسرب الزيت وسوائل العملية على طول الجزء الداخلي للكابل إلى حاويات التحكم النظيفة.

س: هل يمكنني توصيل مسبار 330904 بطول 7.0 أمتار بكابل تمديد؟

ج: لا، يجب أن يكون طول النظام الإجمالي 5.0 أو 7.0 أمتار. يتصل مسبار 7.0 أمتار مباشرة بمستشعر التقارب 3300 XL NSv بطول 7.0 أمتار مطابق دون كابل تمديد وسيط.

س: ما هو اختبار استكشاف الأخطاء وإصلاحها الميداني الذي يتحقق من صحة ملف المسبار قبل تشغيل النظام؟

ج: قم بقياس مقاومة التيار المستمر بين الدبوس المركزي والغطاء الخارجي لموصل ClickLoc باستخدام مقياس متعدد رقمي. يقرأ مسبار 7.0 أمتار السليم 5.9 ± 0.9 أوم في درجة حرارة الغرفة المحيطة.

س: كيف أختار بين أطوال كابل المسبار الإجمالية البالغة 5.0 أمتار و 7.0 أمتار أثناء تصميم النظام؟

ج: حدد الطول بناءً على المسافة من بروز غلاف الماكينة إلى صندوق التوصيل الميداني الخارجي. اختر دائمًا تشغيل كابلات مستمرة مفردة حيثما أمكن لتقليل نقاط الإنهاء الميدانية ومخاطر ضوضاء الإشارة.
