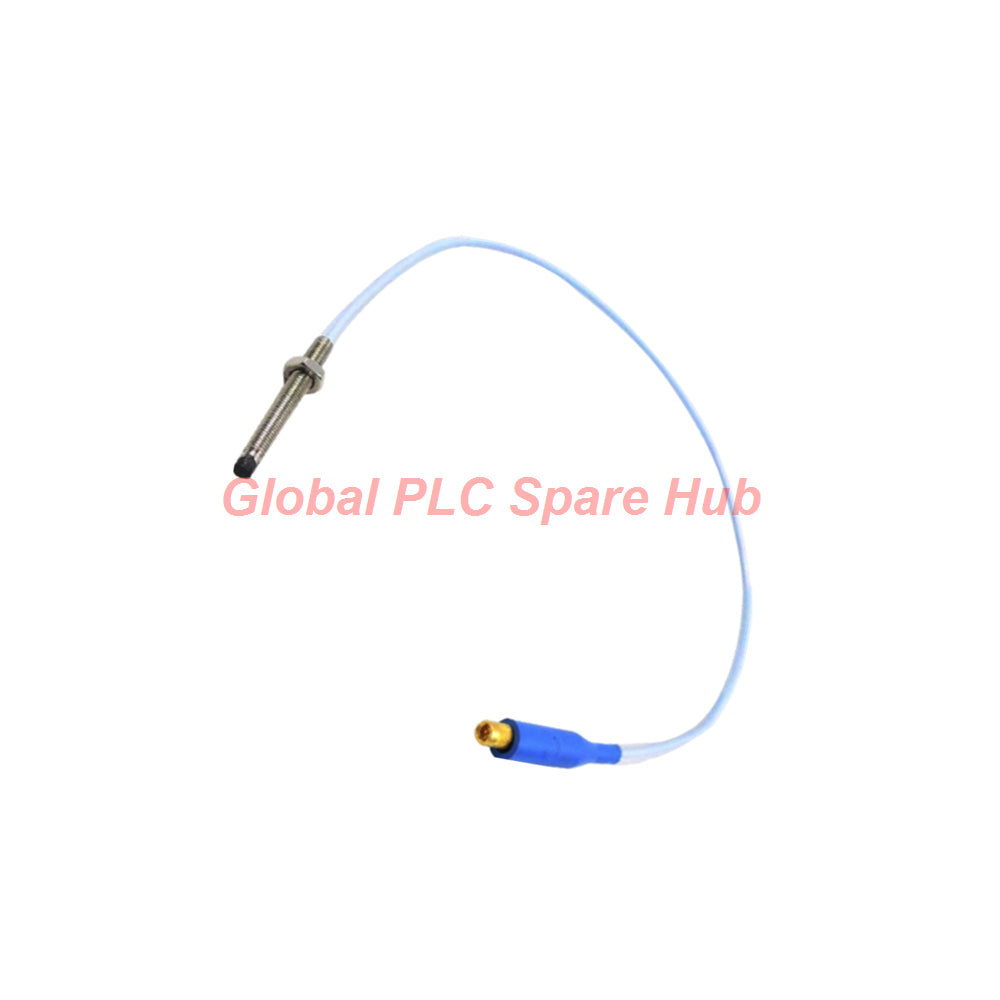

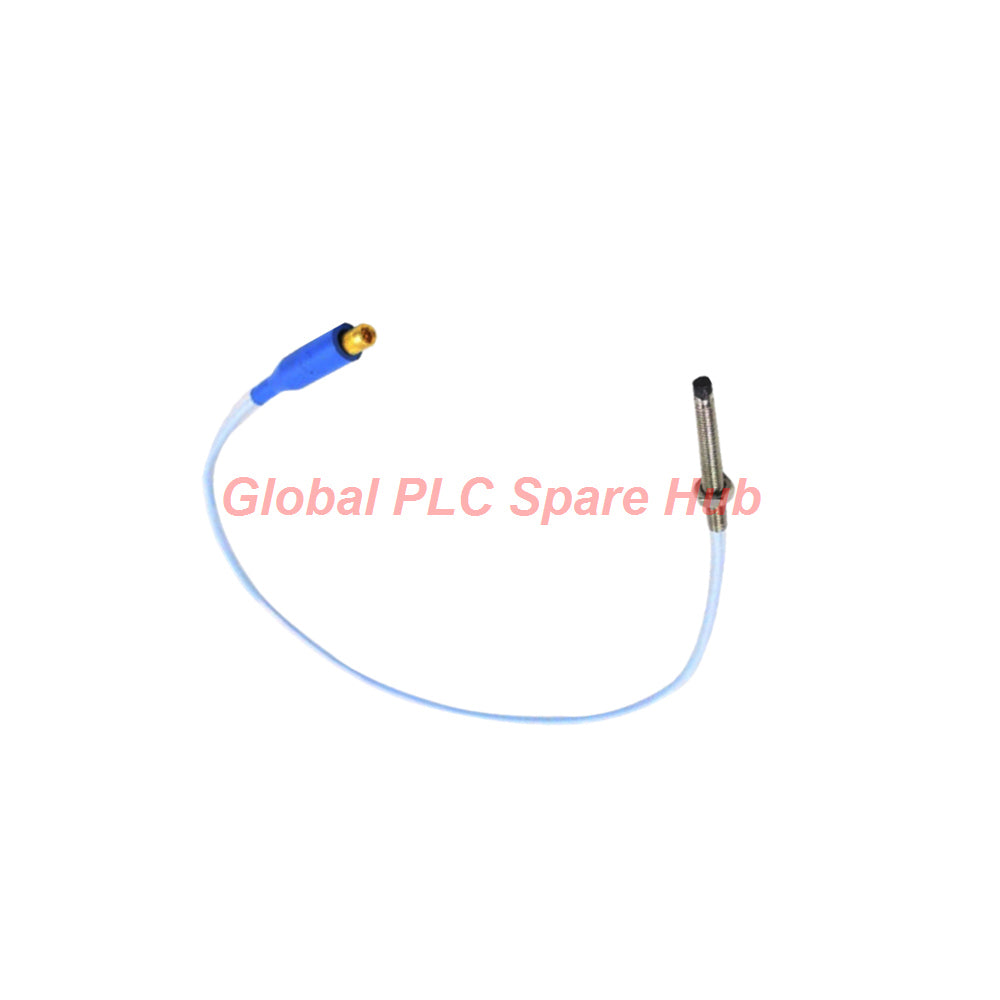

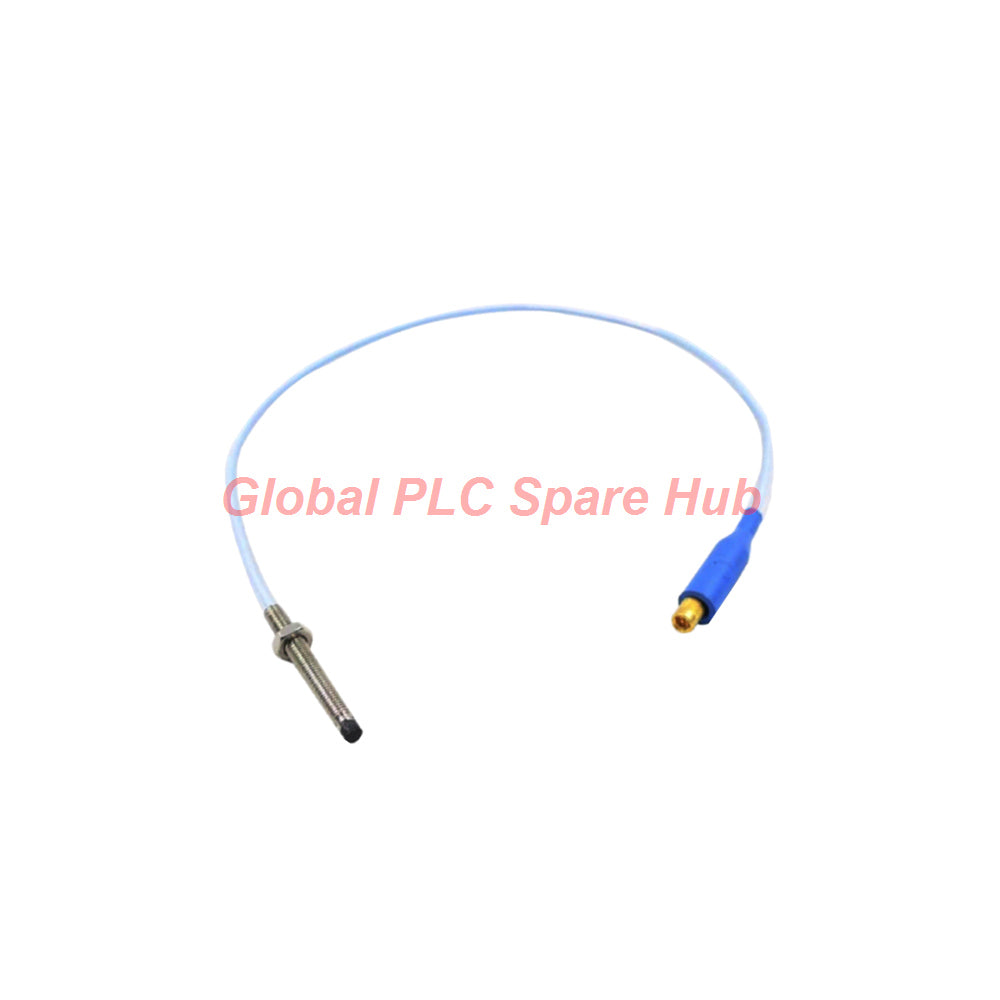

330901-22-90-10-11-05 نظام مسبار التقارب NSv من سلسلة 3300 من بنتلي نيفادا
Manufacturer: Bently Nevada
Product No.: 330901-22-90-10-11-05
Condition： متوفر بالمخزون
Product Type: مجس القرب
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
ملخص هندسي
المجس التقاربي غير المدرع 330901-22-90-10-11-05 من طراز 3300 NSv، صممته شركة Bently Nevada لرصد دقيق للآلات. تم تحديد هذا المستشعر ضمن عائلة المنتجات 330901 وسلسلة 3300 NSv، ويتميز بتهيئة لولبة 1/4-28 UNF بطول غير ملولب يبلغ 2.2 بوصة وطول إجمالي للحافظة يبلغ 9.0 بوصة. تسلط "إنسايت" من Global PLC Spare HUB الضوء على أن تقنية كابل FluidLoc تمنع هجرة الزيت والغاز عبر قلب الكابل، مما يجعله حيويًا للبيئات البتروكيماوية القاسية.
هيكل شجرة التكوين
-
النموذج الأساسي: 330901
- خيار الطول غير الملولب (22): حقيبة مكشوفة ممتدة بطول 2.2 بوصة
- خيار الطول الكلي للحافظة (90): طول الغلاف الميكانيكي الكلي 9.0 بوصة
- خيار الطول الكلي (10): طول كهربائي للنظام 1.0 متر (39 بوصة)
- خيار الموصل والكابل (11): موصل متحد المحور مصغر من نوع ClickLoc مع واقي وكابل FluidLoc
- خيار موافقة الوكالة (05): شهادات متعددة للمناطق الخطرة
مصفوفة المعلمات الفنية
| مقياس الأداء | المواصفات الهندسية |
|---|---|
| العلامة التجارية والموديل | Bently Nevada 330901-22-90-10-11-05 |
| مقاومة الموصل | 4.2 $\pm$ 0.5 أوم (من الموصل المركزي إلى الخارجي بطول 1.0 متر) |
| تحمل درجة الحرارة | حدود التشغيل والتخزين من -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| عزم الدوران الميكانيكي | الموصى به 5.1 نيوتن متر (45 رطل بوصة)، الأقصى 7.3 نيوتن متر (65 رطل بوصة) |
| حدود الخيط | أقصى طول لتعشيق الخيط 0.375 بوصة للحافظات 1/4-28 |
| تركيب المواد | غلاف من الفولاذ المقاوم للصدأ AISI304 مع طرف من كبريتيد البوليفينيلين (PPS) |
ميزات التشخيص وسلامة الإشارة
- تصميم كابل FluidLoc يمنع امتصاص السوائل الشعري في رفوف المراقبة.
- استجابة تيار مستمر خطية مستقرة تتبع الإزاحات الدقيقة على الأسطح المستهدفة المقيدة.
- آلية قفل موصل ClickLoc تضمن استمرارية كهربائية آمنة تحت الصدمات عالية التردد.
إرشادات التركيب والميكانيكية
- مراعاة حد تعشيق الخيط الصارم البالغ 0.375 بوصة لمنع الإجهاد الداخلي.
- استخدام أدوات عزم دوران معايرة لضبط عتبة التثبيت البالغة 5.1 نيوتن متر على كتيفة التثبيت.
- حماية مانع التسرب O-ring من Viton من التعرض قبل التركيب لدرجات حرارة أقل من -34 درجة مئوية.
التطبيقات المستهدفة وملاءمة المعدات
- رصد الاهتزازات الشعاعية والدفع المحوري لضاغط الطرد المركزي.
- صناديق تروس مساعدة التوربينات البخارية عالية السرعة المتخصصة.
- البيئات الصناعية التي تتطلب سلامة الكابلات المقاومة للسوائل.
شروط الإنجاز والضمان
- مدعوم بالكامل بضمان تجاري قياسي لمدة 12 شهرًا.
- معالجة سريعة للطلبات خلال 24-48 ساعة وتسليم عالمي عبر FedEx وUPS وDHL.
الاختيار والمراجع الفنية
عند تصميم أعماق قوس المسبار المخصصة، يضمن مقارنة أطوال العلب وأنماط إنهاء الكابلات ملاءمة مثالية. للحصول على تكوين بديل يتميز بأبعاد غير ملولبة أقصر وكابلات قياسية ضمن نفس البنية الصلبة، راجع نموذج مسبار القرب Bently Nevada 3300 NSv 330901-14-43-10-02-05.
الأسئلة المتكررة
س: ما هي الميزة المحددة التي توفرها تقنية كابل FluidLoc في هذا الطراز؟
ج: يشتمل بناء FluidLoc على عوامل مانعة متخصصة داخل قلب كابل FEP، مما يمنع تسرب الزيت أو الغاز عبر مجموعة الكابلات إلى خزانات التحكم.
س: لماذا يستخدم الطراز 330901-22-90-10-11-05 قسمًا ممتدًا غير ملولب بطول 2.2 بوصة؟
ج: يتيح الطول غير الملولب البالغ 2.2 بوصة للفنيين تمرير المسبار عبر جدران تثبيت الماكينة السميكة أو أكمام العزل الحراري الخارجية قبل تعشيق الخيوط.
س: كيف يؤثر تعديل طول الكابل على مواصفات مقاومة التيار المستمر؟
ج: الطول الكهربائي الكلي يغير مقاومة الحلقة؛ تم معايرة هذا النوع الذي يبلغ طوله 1.0 متر في المصنع للحفاظ على مقاومة من الموصل المركزي إلى الخارجي تبلغ 4.2 $\pm$ 0.5 أوم.
س: ما هو خطأ التركيب الذي يتسبب غالبًا في تلف خيوط غلاف المسبار؟
ج: تجاوز الحد الأقصى لتعشيق الخيط البالغ 0.375 بوصة أو شد أكثر من 7.3 نيوتن متر يمكن أن يتسبب في إتلاف خيوط 1/4-28 UNF أو تشويه غلاف الفولاذ المقاوم للصدأ.
س: كيف يجب على فرق الصيانة تخزين مسابير NSv الاحتياطية غير المدرعة في الموقع؟
ج: يجب تخزين المسابير في بيئة متحكم بدرجة حرارتها فوق -34 درجة مئوية للحفاظ على مرونة وأداء الختم لحاجز ضغط الحلقة O-ring من Viton.
