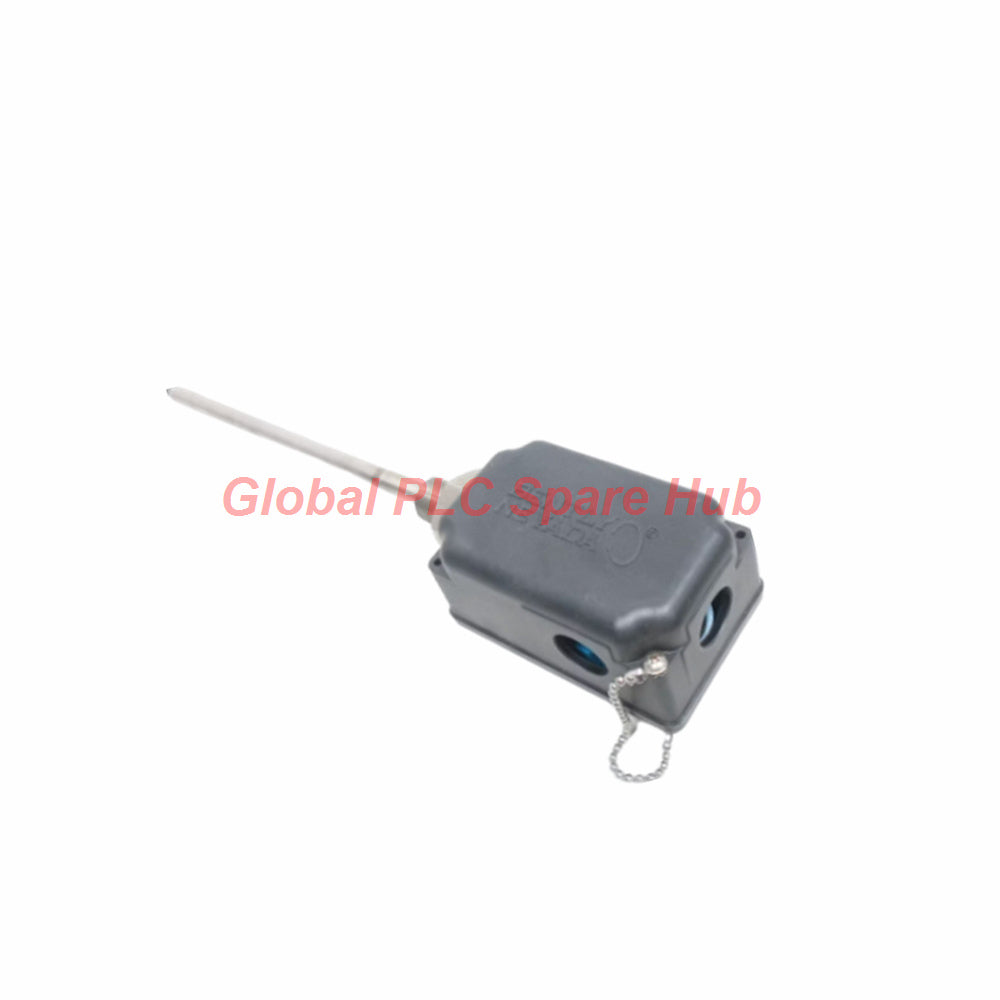

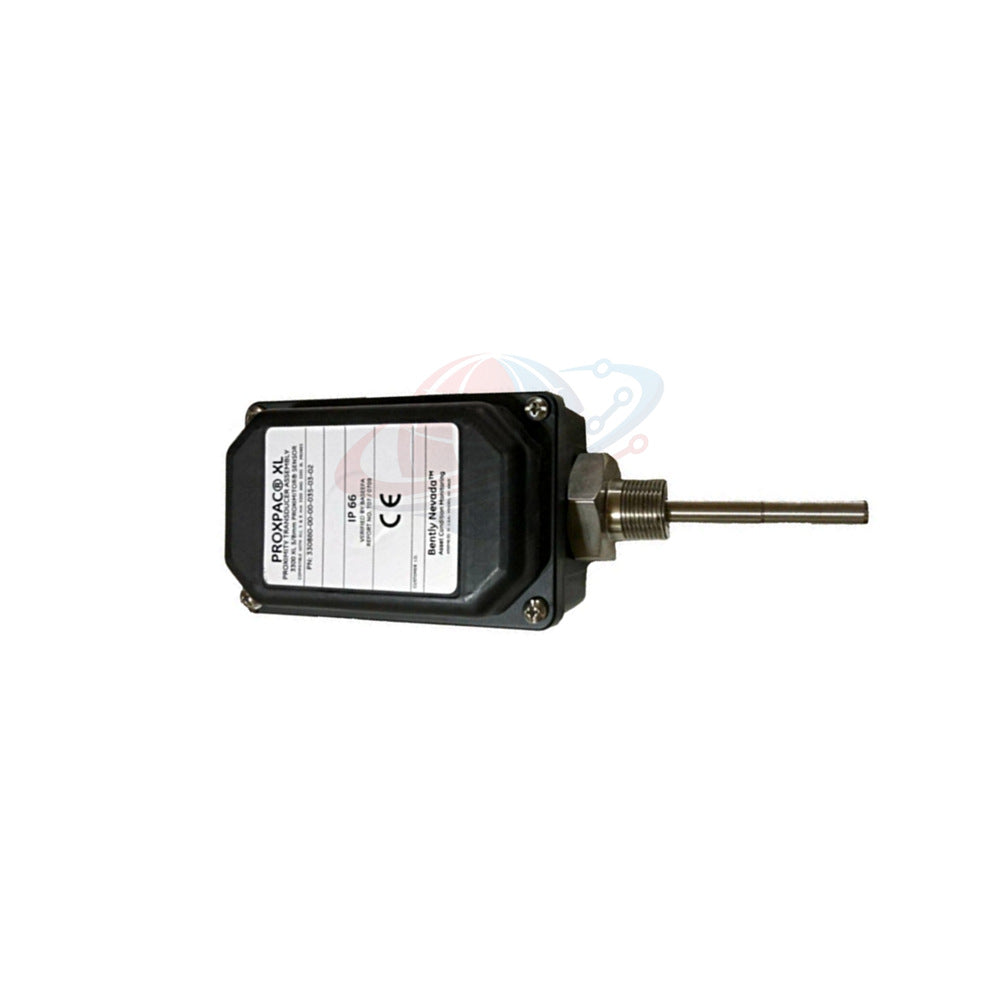

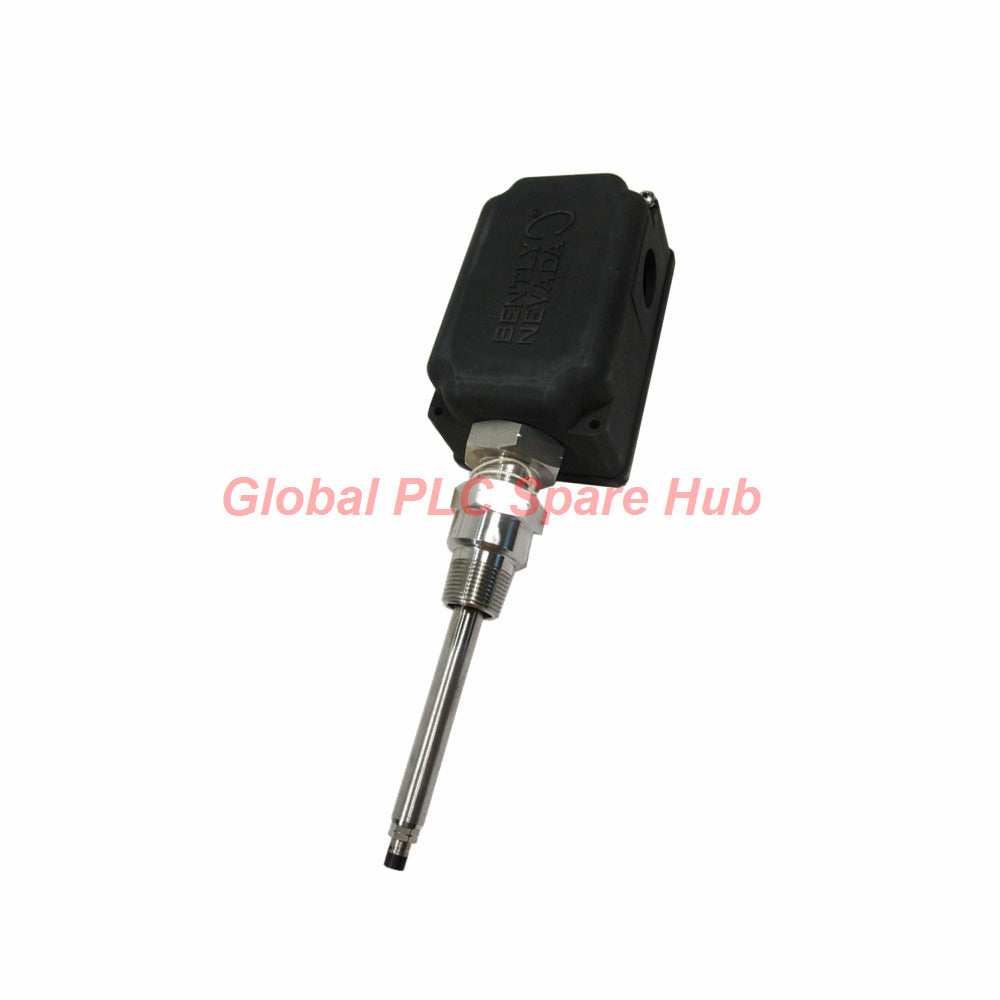

330881-28-04-050-06-02 محوّل Bently Nevada PROXPAC XL

مقدمة المنتج

مرحبًا بكم في مراجعة Global PLC Spare HUB للمحول التقاربي PROXPAC XL Proximity Transducer من Bently Nevada طراز 330881-28-04-050-06-02. تدمج وحدة المراقبة الشديدة التحمل هذه مسبارًا بحجم 8 مم ومستشعر Proximitor وهيكلًا متينًا في تجميع واحد. يستخدم المهندسون جهاز PROXPAC XL Series هذا في الآلات الخارجية القاسية لقياس الاهتزاز والموضع المحوري بدقة. تبرز Global PLC Spare HUB أن أغطية المحولات المغلقة تزيل أسلاك صندوق التوصيل الخارجية وتحمي المكونات الحساسة من بيئات المصنع العدوانية.

تفاصيل التكوين وخيارات اللاحقة

يتم تفكيك هيكل طراز 330881-28-04-050-06-02 إلى معلمات هندسية محددة:

• النموذج الأساسي: 330881 — تجميع محول PROXPAC XL Proximity Transducer
• المسبار والموافقات: 28 — مسبار 3300 XL 8 مم مقترن بالعديد من الموافقات للمناطق الخطرة
• خيار محول المسافة (البعد B): 04 — طول مسافة 40 مم للخلوص الحراري
• خيار اختراق المسبار (البعد C): 050 — عمق اختراق طرف المسبار الكلي 50 مم
• خيار التجهيزات: 06 — تركيب NPT واحد 3/4-14، مخفض NPT واحد 3/4-14 إلى 1/2-14 من الفولاذ المقاوم للصدأ، وسدادتان
• خيار خيط التركيب: 02 — تركيب هيكل ميكانيكي NPT 3/4-14

المواصفات الفنية

• العلامة التجارية: Bently Nevada
• الموديل: 330881-28-04-050-06-02
• السلسلة: PROXPAC XL Series
• النطاق الخطي: 2.0 مم يمتد من 0.25 مم إلى 2.3 مم بعيدًا عن السطح المستهدف.
• عامل القياس التزايدي: تغيير إخراج اسمي 7.87 فولت/مم على النطاق الخطي.
• استجابة التردد: 0 إلى 10 كيلو هرتز مع تقليل زائد صفر، ناقص ثلاثة ديسيبل باستخدام ما يصل إلى 305 أمتار من أسلاك المجال.
• المدخل الكهربائي: يتطلب مصدر طاقة من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر بدون حواجز عند استهلاك 12 مللي أمبير كحد أقصى.
• نطاق درجة الحرارة: نطاق تشغيل المسبار من -51 درجة مئوية إلى +177 درجة مئوية.
• مادة الغلاف: بوليفينيلين سلفيد لدن حراري مقوى بالألياف الزجاجية ومقاوم للأشعة فوق البنفسجية ويحتوي على ألياف موصلة.
• وزن النظام: 1.44 كجم وزن التجميع الكلي النموذجي مع تكوينات الأكمام القياسية.

مقارنة النماذج ودليل اختيار الهندسة

عند تقييم أجهزة المراقبة للتخطيطات الميكانيكية المعقدة، غالبًا ما يقارن المهندسون 330881-28-04-050-06-02 بتكوينات اختراق بديلة مثل 330881-28-04-145-03-02.

• تحليل عمق الاختراق: يتميز النموذج بخيار عمق اختراق مسبار 50 مم، مما يجعله مثاليًا لأغلفة الآلات ذات طبقات العزل الحراري القياسية أو فجوات الخلوص الداخلية المعتدلة. على النقيض من ذلك، تستخدم المتغيرات البديلة مثل 330881-28-04-145-03-02 ملف تعريف اختراق أعمق بكثير يبلغ 145 مم.
• توصية الاختيار: اختر 330881-28-04-050-06-02 عندما يتطلب تصميم جهازك وصولًا ماديًا أقصر عبر أغلفة المحمل الضحلة أو صنابير الغلاف المباشرة. اختر تكوينات الاختراق الأعمق فقط إذا كانت مسافات الخلوص الداخلية تتطلب وضع طرف المسبار الموسع بعد حواجز الزيت الداخلية السميكة.

إرشادات التثبيت

• ربط قاعدة تركيب NPT 3/4-14 بإحكام في منفذ الماكينة باستخدام مواد منع التسرب الموصى بها.
• إحكام ربط صواميل تثبيت الغلاف إلى 29.5 نيوتن متر وصواميل قفل كم المسبار إلى 39.3 نيوتن متر أثناء التجميع النهائي.
• إنهاء أسلاك المجال ثلاثية الموصلات المحمية ثلاثية المحاور إلى كتل الأطراف الداخلية مع ضمان التأريض الصحيح للدرع.
• الحفاظ على إعداد فجوة باردة أولية قدرها 1.27 مم لتركيز نطاق جهد الإخراج الخطي.

راحة التشغيل والصيانة

• يزيل التصميم المتكامل صناديق التوصيل الخارجية المنفصلة، مما يقلل من عمالة التركيب ونقاط الكابلات.
• تسمح الأكمام الخارجية المصنوعة من الفولاذ المقاوم للصدأ القابلة للإزالة بالوصول السريع لإجراء فحوصات جهد الفجوة دون فك إغلاق تجويف الماكينة الأساسي.
• تحمي حلقات O-ring من النيوبرين ووسادات عزل الاهتزاز المصنوعة من السيليكون الخلوي الإلكترونيات الداخلية من الاهتزاز الهيكلي عالي التردد.

التوافق والتكامل

• متوافق تمامًا مع شاشات حماية الآلات القياسية التي تقبل قنوات محول الإدخال -24 Vdc.
• يقبل أطوال أسلاك المجال القياسية حتى 305 أمتار دون المساس بدقة تتبع الاهتزازات منخفضة التردد.

معلومات الشهادة

• تصنيف حماية IP66 تم التحقق منه بواسطة تقارير اختبار معملية مستقلة.
• معتمد لتحمل الصدمات الميكانيكية الشديدة ومناطق التشغيل الخطرة.

محتويات العبوة والضمان

• تجميع محول Bently Nevada 330881-28-04-050-06-02 PROXPAC XL Proximity Transducer كامل.
• يشمل تجهيزات NPT، ومخفضات، وسدادات، ومعدات تأريض داخلية.
• مدعوم بضمان كامل لمدة 12 شهرًا من تاريخ الفاتورة.

الشحن واللوجستيات

• إرسال سريع خلال 24-48 ساعة للمنتجات المتوفرة في المخزون.
• توصيل عالمي عبر شركات الشحن FedEx وUPS وDHL.
• التعبئة الصناعية الآمنة تضمن وصولًا خاليًا من التلف إلى الموقع.

التطبيقات النموذجية وقدرة التشخيص

• التطبيق 1: مراقبة الاهتزاز الشعاعي والدفع المحوري على علب التروس الصناعية الثقيلة ومضخات الطرد المركزي الكبيرة.
• التطبيق 2: تتبع مستمر لحالة الآلات على التوربينات البخارية الخارجية التي تعمل في ظروف جوية قاسية.
• قدرة التشخيص: يكشف عن اختلال توازن الدوار المتطور، وظروف الاحتكاك في العمود، وتدهور محمل الأكمام، والارتخاء الهيكلي.

الأسئلة الشائعة

ما هو الاحتياط الميكانيكي الضروري عند تعريض طرف المسبار لدرجات حرارة تحت الصفر؟

يمكن أن يؤدي تعريض طرف المسبار الداخلي لدرجات حرارة أقل من -34 درجة مئوية إلى فشل مبكر لمانع تسرب الضغط Viton. حافظ على ظروف التثبيت المحيطة ضمن الحدود الحرارية المحددة.

لماذا يتطلب نظام المحول كابلًا ثلاثي المحاور محمياً بثلاثة موصلات لأسلاك المجال؟

تفصل الكابلات ثلاثية المحاور مسارات إرجاع الإشارة وتحميها من التداخل الكهرومغناطيسي الشديد في المصنع، مما يضمن خرج جهد دقيق على مسافات الكابلات الطويلة حتى 305 أمتار.

كيف أتحقق من التشغيل الصحيح أثناء التشغيل الأولي للنظام؟

تحقق من أن جهد الفجوة الثابت يقرأ حوالي -10 فولت تيار مستمر عندما تكون الفجوة في المسبار بالمسافة الموصى بها 1.27 مم مقابل هدف فولاذي AISI 4140 دوار.

ما الذي يسبب نطاق تشغيل خطي مقيد أثناء مراقبة الآلات؟

تشغيل دائرة Proximitor بجهد إمداد طاقة أكثر إيجابية من -23.5 فولت تيار مستمر سيضغط على نطاق الجهد الخطي القابل للاستخدام ويشوه أشكال موجات الاهتزاز عالية السعة.

كيف يجب على فنيي الصيانة التعامل مع عمليات الفحص الروتينية لتجميع الغلاف؟

افحص الغلاف الخارجي المصنوع من اللدائن الحرارية بحثًا عن التدهور الناتج عن الأشعة فوق البنفسجية، وتأكد من أن حلقات O-ring من النيوبرين تظل مرنة، وتحقق من أن براغي كتل الأطراف تحافظ على توصيلات عزم دوران محكمة.
