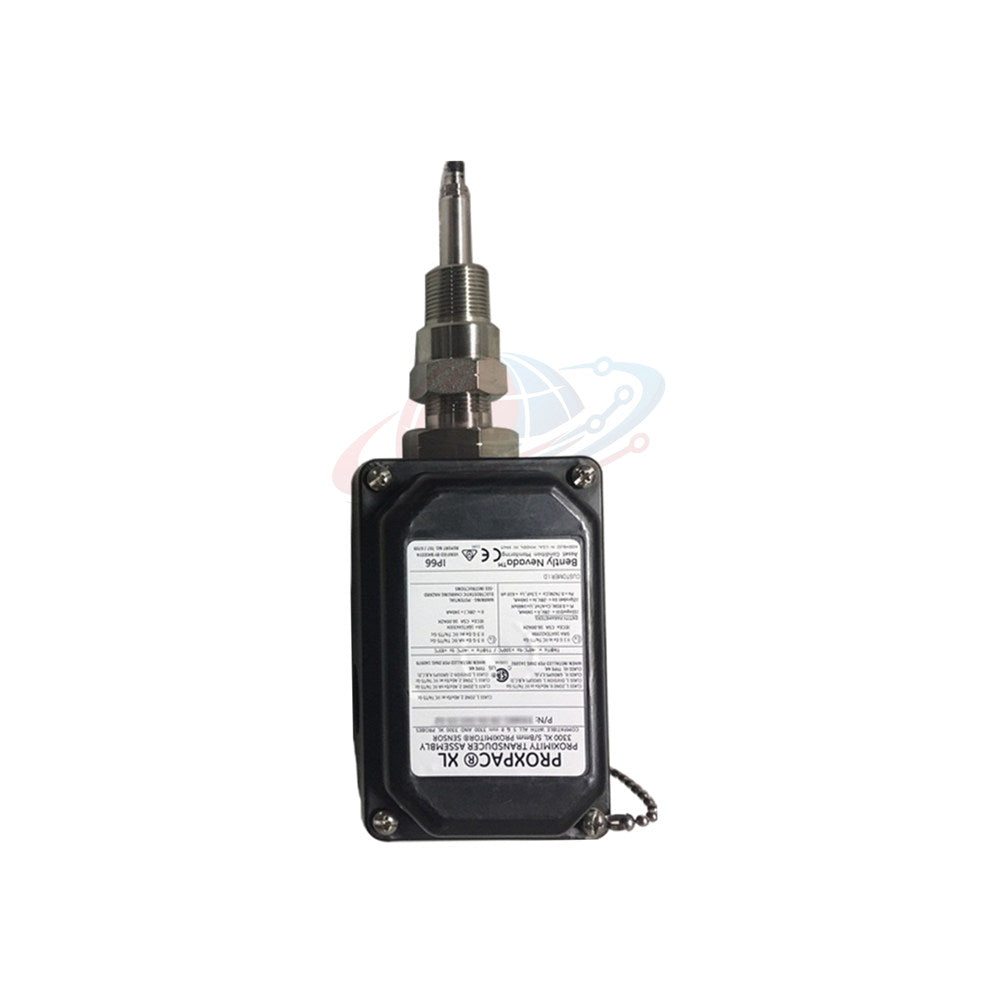

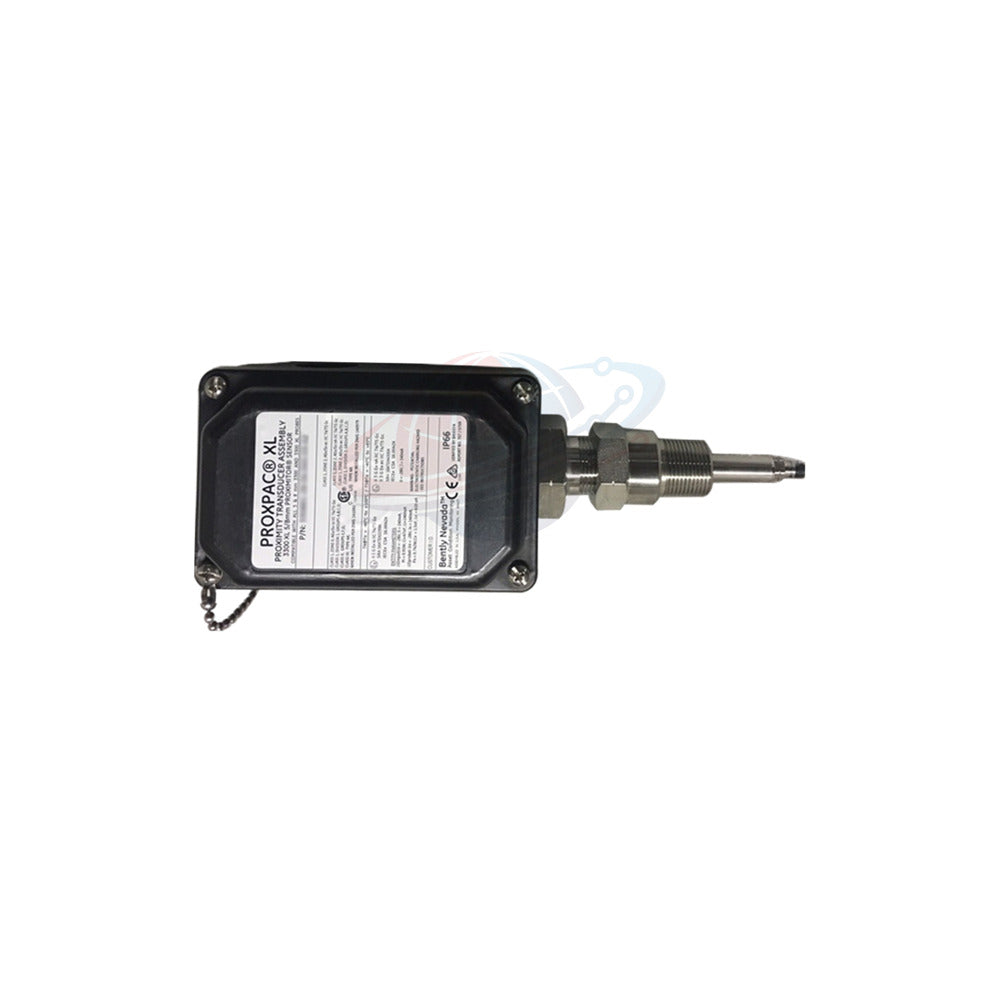

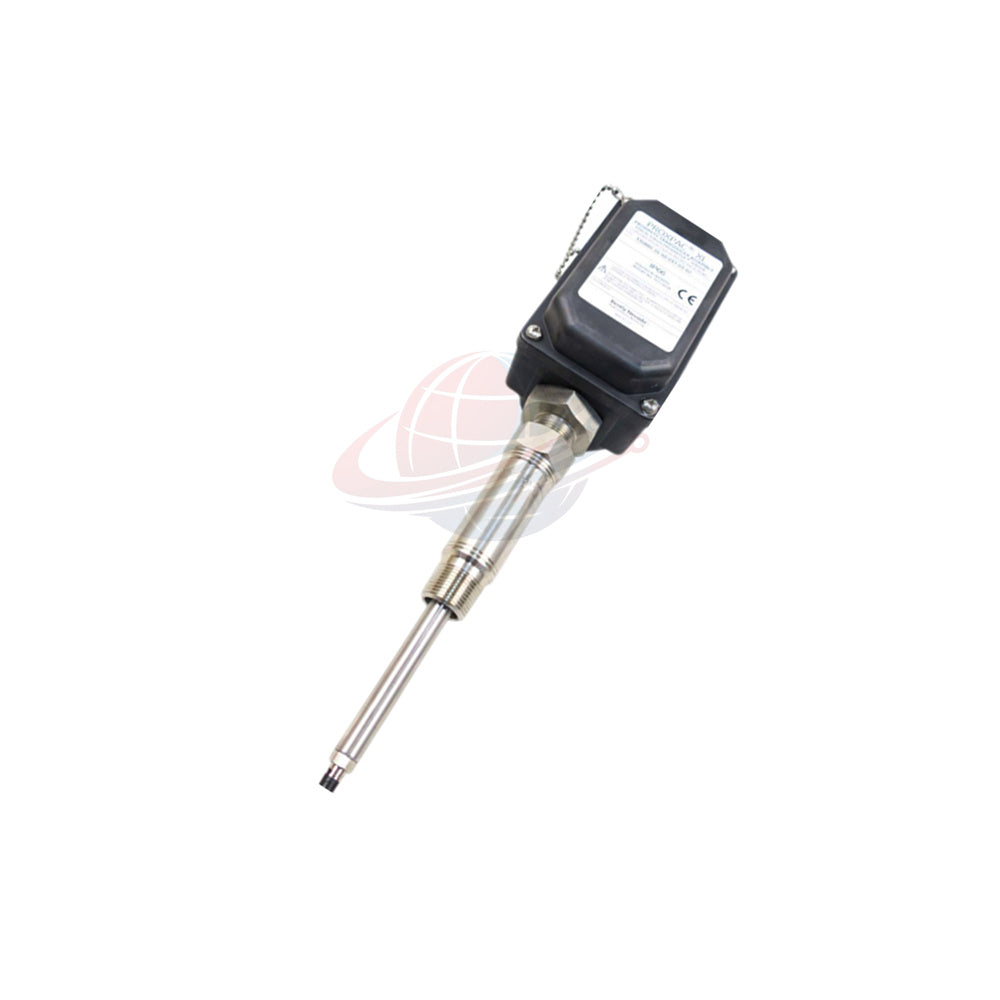

330880-28-15-285-03-02 Bently Nevada PROXPAC Proximity Transducer System

330880-28-15-285-03-02 نظام محولات التقارب Bently Nevada PROXPAC

Manufacturer: Bently Nevada
Product No.: 330880-28-15-285-03-02
Condition： متوفر بالمخزون
Product Type: مجموعة محول القرب
Product Origin: USA
Payment: T/T, Western Union
Weight: 1440g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

مقدمة المنتج

ينشر المهندسون نظام محول القرب PROXPAC XL من سلسلة Bently Nevada 330880 لمراقبة اهتزاز العمود والموضع المحوري باستمرار على الآلات الدوارة الحيوية. يجمع هذا التجميع المتكامل 330880-28-15-285-03-02 بين مسبار 8 مم، وهيكل مركب من مادة PPS، وتكييف إشارة داخلي لتحمل الأجواء الصناعية المعادية. مراجعة Global PLC Spare HUB: تُظهر دراسات موثوقية المجال أن هذا الهيكل المغلف يقلل بشكل كبير من أعطال المستشعرات المبكرة في حاويات التوربينات عالية الرطوبة مقارنة بالتكوينات التقليدية المثبتة عن بعد.

توزيع التكوين ورموز اللاحقة

موضع اللاحقة	رمز الخيار	المواصفات الهندسية
المسبار والموافقات	28	مسبار 3300 XL 8 مم مع موافقات متعددة للمناطق الخطرة
محول التباعد (البعد B)	15	طول محول التباعد 1.5 بوصة
اختراق المسبار (البعد C)	285	عمق اختراق كلي 285 مم
خيار التركيبات	03	تركيبة واحدة 3/4-14 NPT، وواحدة 3/4-14 NPT إلى 1/2-14 NPT مخفض من الفولاذ المقاوم للصدأ، وسدادتان
خيط التركيب	02	تكوين خيط 3/4-14 NPT

المواصفات الفنية

فئة المعامل	المواصفات الهندسية
العلامة التجارية	Bently Nevada
الموديل والسلسلة	330880 / 330880-28-15-285-03-02 / PROXPAC XL
وزن النظام	1.44 كجم (3.2 رطل) نموذجيًا بطول جلبة أساسي
المدخلات الكهربائية	-17.5 Vdc إلى -26 Vdc بدون حواجز بحد أقصى 12 مللي أمبير
النطاق الخطي	2 مم (80 ميل) من 0.25 مم إلى 2.3 مم (-1 Vdc إلى -17 Vdc)
عامل القياس التزايدي	7.87 فولت/مم (200 مللي فولت/ميل) ± 5%
استجابة التردد	0 إلى 10 كيلو هرتز (+0، -3 ديسيبل) مع ما يصل إلى 305 متر من الأسلاك الميدانية
درجة حرارة التشغيل	-51 درجة مئوية إلى +177 درجة مئوية (طرف المسبار)
هيكل الهيكل	مادة PPS لدائن حرارية مقواة بالزجاج ومقاومة للأشعة فوق البنفسجية مع ألياف موصلة

قائمة التعبئة والضمان

وحدة تجميع هيكل 330880 PROXPAC XL واحدة مع مسبار 3300 XL مدمج
تركيبة واحدة 3/4-14 NPT ومخفض واحد 3/4-14 إلى 1/2-14 NPT من الفولاذ المقاوم للصدأ
سدادتان موصّلتا أنبوب وموانع تسرب O-rings من النيوبرين
ورقة معايرة المصنع ووثائق الضمان الرسمي لمدة 12 شهرًا

إرشادات التركيب والصيانة

تأكد من أن درجات حرارة التشغيل تظل أعلى من -34 درجة مئوية أثناء التشغيل لمنع تكسر مانع التسرب الداخلي للضغط.
أحكم ربط الصامولة الاحتجازية إلى 29.5 نيوتن متر وصامولة قفل جلبة المسبار إلى 39.3 نيوتن متر أثناء التجميع الميكانيكي.
استخدم كابل ثلاثي الأسلاك محمي بأسلاك معلبة، مع الحفاظ على إجمالي مسافات التوصيلات الميدانية أقل من 305 أمتار.
تجنب تعريض جهد إمداد المستشعر فوق -23.5 فولت تيار مستمر لمنع ضغط إشارة النطاق الخطي.

التوافق ودليل الاختيار ومقارنة النماذج

توافق مادي وكهربائي مباشر مع 330880-16-00-021-01-02 Bently Nevada PROXPAC XL Proximity Transducer System.
مقارنة الاختيار والمشورة الفنية: بينما يستخدم الموديل 330880-16-00-021-01-02 عمق اختراق أقصر وتخطيط تركيب أساسي مناسب لقواعد التثبيت القياسية، يتميز 330880-28-15-285-03-02 باختراق أعمق يبلغ 285 مم مع مسافة تباعد 1.5 بوصة ومجموعة مخفض. اختر هذا المتغير ذو الاختراق الأعمق عندما يتطلب العزل الحراري السميك أو الهندسة المعقدة للغلاف أن يمتد طرف المسبار أبعد في مستوى القياس الداخلي.

الشحن واللوجستيات

دعم التوصيل السريع العالمي عبر شبكات DHL و FedEx و UPS.
تضمن معالجة الطلبات القياسية الإرسال في غضون 24 إلى 48 ساعة.
تغليف واقي ثقيل يحمي الموصلات الإلكترونية والمكونات الملولبة أثناء النقل.

التطبيقات النموذجية وقدرات التشخيص

المراقبة المستمرة لاهتزاز العمود الشعاعي والمحوري على التوربينات البخارية الصناعية الثقيلة.
تتبع حالة ضاغط الطرد المركزي وعلبة التروس الكبيرة في ظروف المصانع الكيميائية القاسية.
العزل في الوقت الفعلي لعدم استقرار الدوار، ودوران السائل، وعدم التوازن، وانهيار طبقة زيت المحمل.

الأسئلة المتكررة

السؤال: كيف يؤثر محول التباعد مقاس 1.5 بوصة على الاستجابة الديناميكية في 330880-28-15-285-03-02؟

الإجابة: يقوم التباعد الميكانيكي بعزل جسم الهيكل عن درجات حرارة سطح الغلاف القصوى، مع الحفاظ على الإلكترونيات الداخلية ضمن حدود التشغيل الحرارية الآمنة دون تغيير عامل القياس 7.87 فولت/مم.

السؤال: ما هي المشكلة الميدانية التي تسبب انخفاض إشارة التردد العالي في نظام 330880؟

الإجابة: يتسبب تجاوز الحد الأقصى لطول 305 أمتار باستخدام أسلاك ميدانية غير محمية في تحميل سعوي، مما يضعف مكونات استجابة التردد العالي فوق 10 كيلو هرتز.

السؤال: لماذا قد يعرض بدء التشغيل في درجات الحرارة المحيطة الباردة سلامة مانع تسرب الضغط في هذا المحول للخطر؟

الإجابة: يؤدي تعريض طرف المسبار المصنوع من بوليفينيلين سلفيد لدرجات حرارة أقل من -34 درجة مئوية إلى انكماش تفاضلي للمادة، مما قد يعرض الختم المحكم للخطر قبل ارتفاع حرارة العملية.

السؤال: كيف يؤكد الفنيون الإعداد الصحيح للفجوة أثناء المعايرة الأولية؟

الإجابة: يقوم المهندسون بضبط الموضع الميكانيكي حتى يقرأ جهد الخرج الثابت حوالي -10 فولت تيار مستمر، مما يضع نقطة التشغيل مباشرة في منتصف النطاق الخطي 2 مم.

السؤال: هل يمكن لفرق الصيانة استبدال المسبار الداخلي بشكل مستقل عن هيكل PROXPAC XL؟

الإجابة: لا، 330880 عبارة عن تجميع متكامل مطابق للمصنع حيث يتم معايرة المسبار وطول الكابل وإلكترونيات التكييف الداخلية كوحدة واحدة للحفاظ على مواصفات التبادلية.
