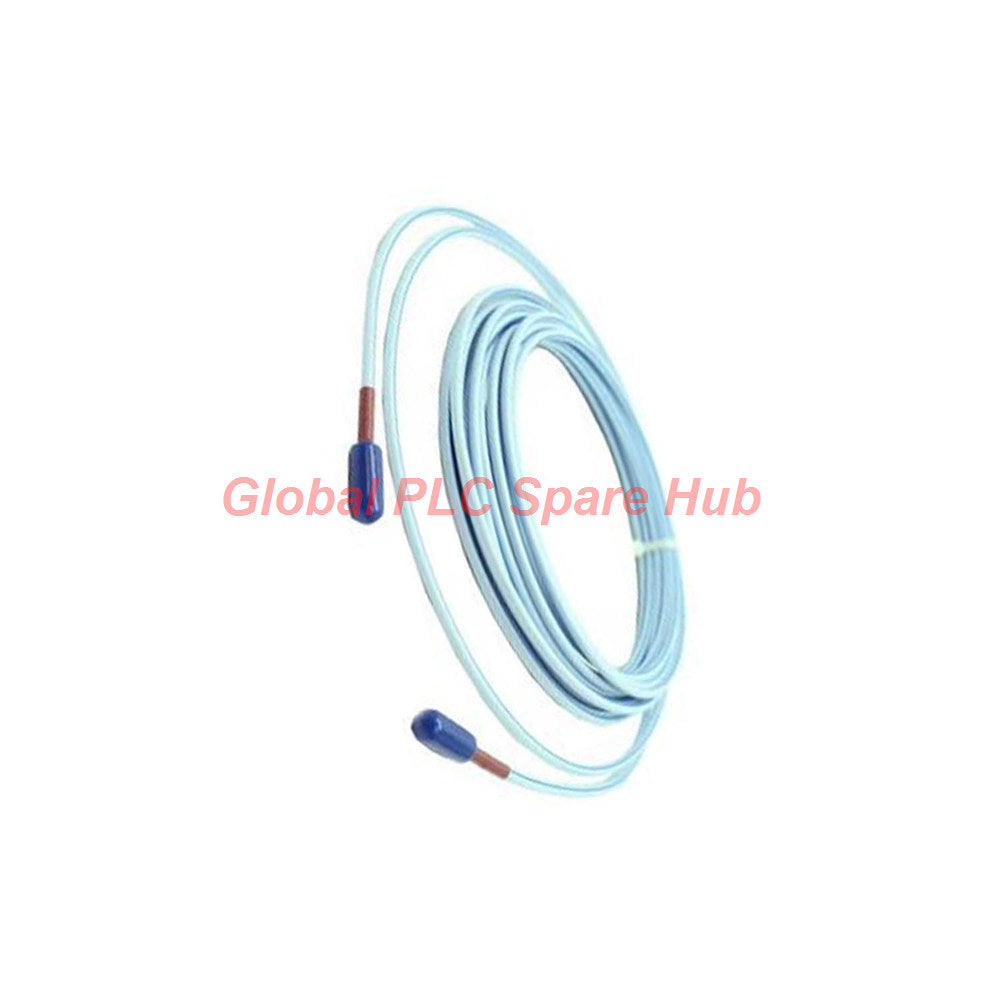

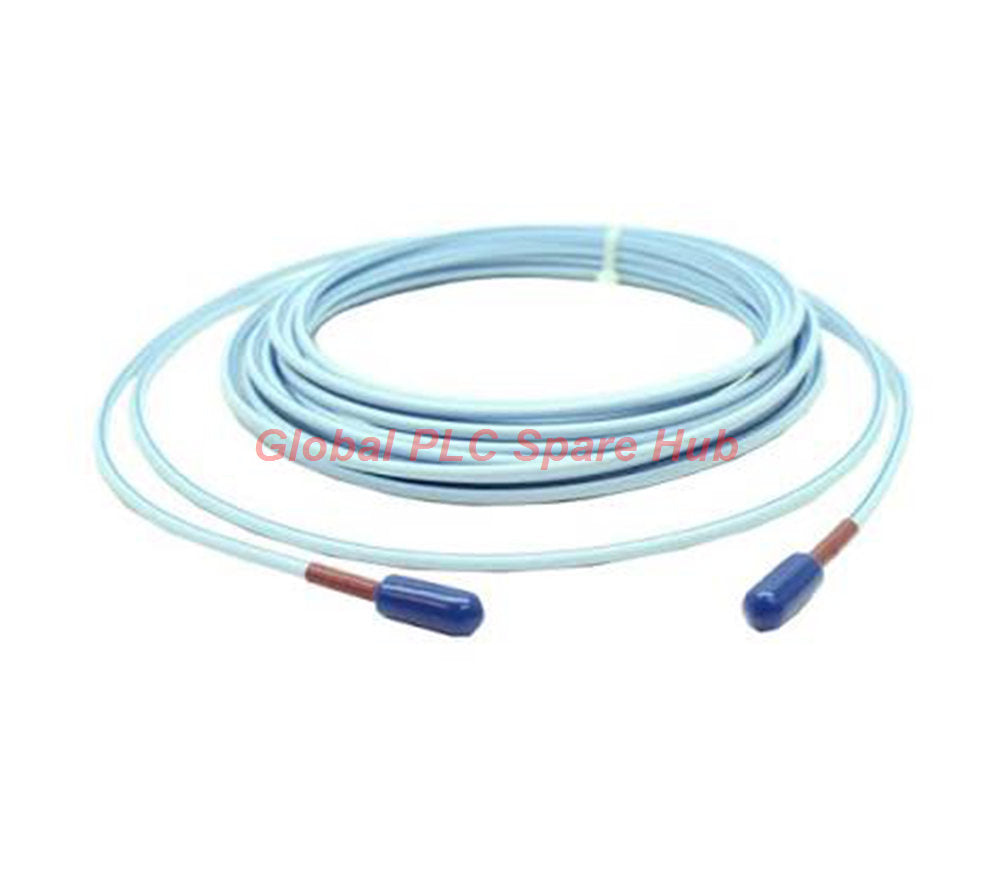

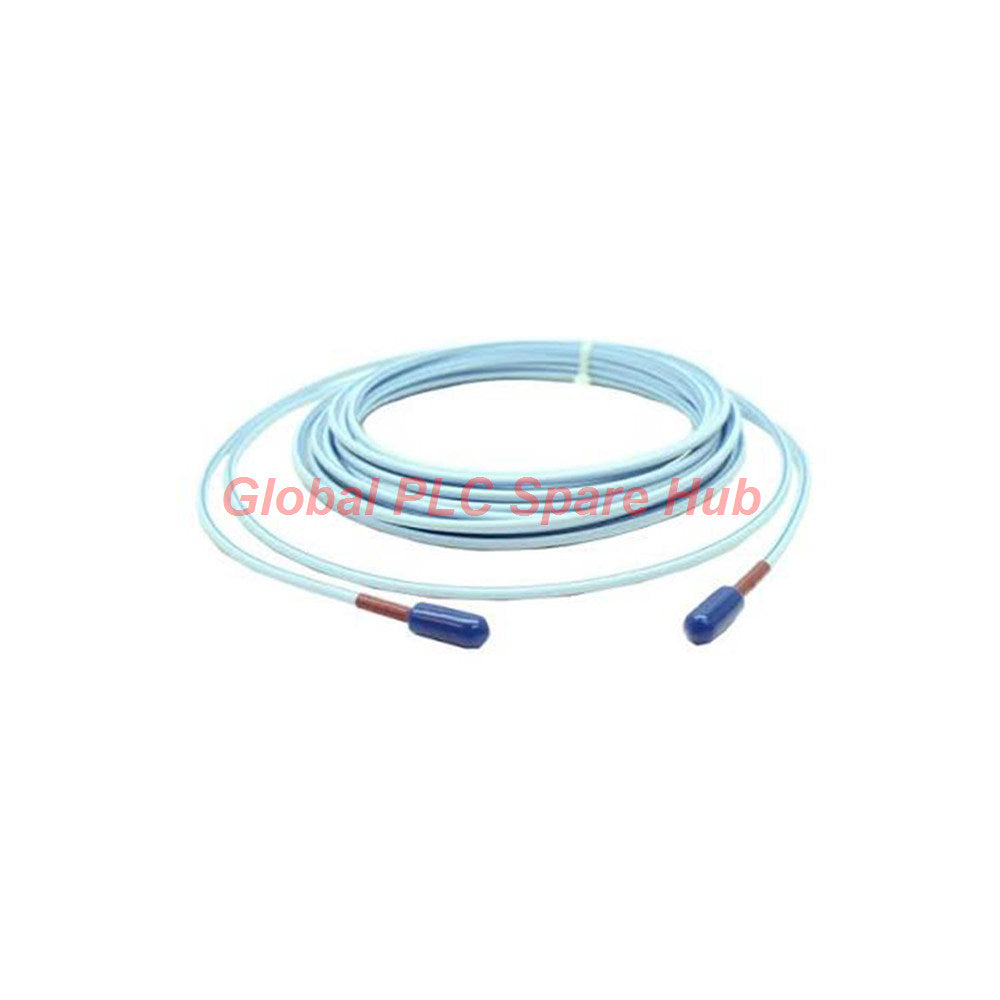

330879-02-01 وحدة كابل التمديد Bently Nevada 3300 XL
Manufacturer: Bently Nevada
Product No.: 330879-02-01
Condition： متوفر بالمخزون
Product Type: وصلة كهربائية
Product Origin: USA
Payment: T/T, Western Union
Weight: 1200g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على بنية كابل التمديد Bently Nevada 330879-02-01 3300 XL 50 مم
يقوم مهندسو الأجهزة بتنفيذ مجموعة كابل التمديد 330879-02-01 ضمن أنظمة مراقبة الآلات الكبيرة. يربط هذا المكون الأصلي للمصنع مجسات القرب 50 مم بقنوات مستشعر المتقاربة دون توهين الإشارة. تصمم Bently Nevada هذه المجموعة من سلسلة 3300 XL لقياسات التمدد التفاضلي عالية الدقة.
تفصيل التكوين وتسلسل اللاحقة
| تحديد المعلمة | خيار اللاحقة المكونة | المواصفات الهندسية |
|---|---|---|
| اسم العلامة التجارية المصنعة | Bently Nevada | الشركة المصنعة للمعدات الأصلية |
| عائلة المنتج الأساسي | 330879 | قاعدة 3300 XL 50 مم لقوس المسبار المنزلق ومنصة كابل التمديد |
| رقم الجزء الكامل | 330879-02-01 | وحدة مجمعة بالكامل تتضمن مشبك خروج أيمن وخيارات قوس تثبيت |
| نمط مشبك المسبار | 02 | نمط تكوين قوس الخروج الأيمن |
| قوس التثبيت DE | 01 | قوس تثبيت واحد للتمدد التفاضلي (DE) |
المواصفات الكهربائية والأداء
- نطاق القياس الخطي للنظام: 27.9 مم (1100 ميل) يمتد من 1.3 إلى 29.2 مم (50 إلى 1150 ميل)
- عامل المقياس المتوسط (ASF): 394 مللي فولت/مم (10 مللي فولت/ميل) خرج اسمي
- سعة كابل التمديد: 69.9 بيكو فاراد/متر (21.3 بيكو فاراد/قدم) قيمة مميزة نموذجية
- مقاومة المعاوقة الناتجة: 50 أوم معاوقة مطابقة
- متطلبات مصدر الطاقة: -17.5 Vdc إلى -26 Vdc بدون حواجز عند 12 مللي أمبير كحد أقصى لسحب التيار
- الانحراف عن أفضل خط مستقيم (DSL): أقل من ±0.74 مم (±29 ميل) في ظروف مرجعية قياسية
إرشادات التوصيل والتركيب الميداني
- متطلبات الموصل: استخدم كابل ثلاثي موصل محمي بثلاثة موصلات بمقاس 0.2 إلى 1.5 مم2 (16 إلى 24 AWG)
- الحد الأدنى لأبعاد الهدف: يتطلب سطحًا مستويًا للهدف يبلغ قطره 102 مم (4.0 بوصة) على الأقل
- قاعدة تشابك الأقواس: يتوافق خيار قوس التثبيت B01 حصريًا مع أنماط مشبك المسبار A01 أو A02
- استقرار درجة حرارة النظام: يحافظ على DSL ضمن ±2.03 مم (±80 ميل) عبر نطاقات حرارية ممتدة
اللوجستيات وشروط الضمان
نحن نوفر وحدات جديدة تمامًا، أصلية من المصنع بنسبة 100%، معبأة بشكل آمن. يتم شحن الطلبات في غضون 24 إلى 48 ساعة عبر شبكات الشحن العالمية الممتازة بما في ذلك FedEx و UPS و DHL. يتضمن كل عملية شراء ضمان مصنعي شامل لمدة 12 شهرًا.
الآلات المستهدفة، سيناريوهات التطبيق، والتشخيصات
يقوم مشغلو المصانع بنشر نظام 330879-02-01 على مولدات التوربينات البخارية الكبيرة لقياس التمدد التفاضلي (DE) وتمدد الدوار (RX) الناجم عن الاختلافات في التمدد الحراري بين الدوار وغلاف الستاتور. يلتقط النطاق الخطي العالي وبنية الكابل ثلاثي المحاور المعزول بـ perfluoroalkoxyethylene (PFA) من FluidLoc الحركة الميكانيكية الدقيقة. تقوم برامج التشخيص بتحليل هذه الفولتية الموضعية المطلقة لمنع أحداث الاحتكاك الكارثية أثناء بدء تشغيل التوربين وتغيرات الحمل.
رؤى وخبـرات Global PLC Spare HUB الهندسية الميدانية
غالبًا ما يواجه المتخصصون في الأجهزة انحرافًا في المعايرة عندما تكون دروع كابل التمديد غير مؤرضة بشكل صحيح أو تُترك عائمة في حاويات التوربينات عالية الضوضاء. على سبيل المثال، قامت محطة توليد طاقة بحل قراءات التمدد التفاضلي غير المنتظمة في توربين بخاري بقدرة 800 ميجاوات من خلال ضمان استمرارية الدرع وتوجيه الأسلاك الثلاثية بعيدًا عن كابلات طاقة الإثارة. يوصي المهندسون بالتحقق من خرج الجهد المستمر مقابل عامل المقياس 394 مللي فولت/مم خلال كل توقف روتيني.
الأسئلة المتكررة
س: ما الذي يجعل نظام 3300 XL 50 مم مناسبًا لمراقبة التمدد التفاضلي؟
ج: توفر اللفة ذات القطر الكبير نطاقًا خطيًا يبلغ 27.9 مم، وهو أطول نطاق خطي عبر خطوط محولات التيار الدوامي المصممة لتتبع النمو الحراري الهائل.
س: كيف يحمي عزل FluidLoccable PFA قلب كابل التمديد؟
ج: يمنع عزل perfluoroalkoxyethylene هجرة الرطوبة والامتصاص الكيميائي على طول ألياف الموصل داخل بيئات زيت التوربينات القاسية.
س: ما هي العواقب التشغيلية التي تحدث إذا أصبح جهد الإمداد أكثر إيجابية من -23.5 Vdc؟
ج: يؤدي التشغيل خارج نافذة الجهد السالب المحددة إلى تقليل نطاق القياس الخطي وتقطيع محتمل للإشارة.
س: لماذا يجب على الفنيين الالتزام الصارم بقاعدة الأسلاك الثلاثية المحمية بثلاثة موصلات؟
ج: تمنع الكابلات الثلاثية ذات الإنهاء الصحيح للدرع التداخل الكهرومغناطيسي من تشويه إشارات الإزاحة الحساسة من -1.5 إلى -12.5 Vdc.
س: ما هي المعايير التي يجب على المشترين تقييمها عند استبدال مجموعات المسبار المنزلق؟
ج: يجب على المهندسين التحقق من رمز تكوين المشبك الدقيق — مثل نمط الخروج الأيمن 02 — ولاحقة القوس لمطابقة آثار التثبيت الميكانيكية الموجودة تمامًا.
