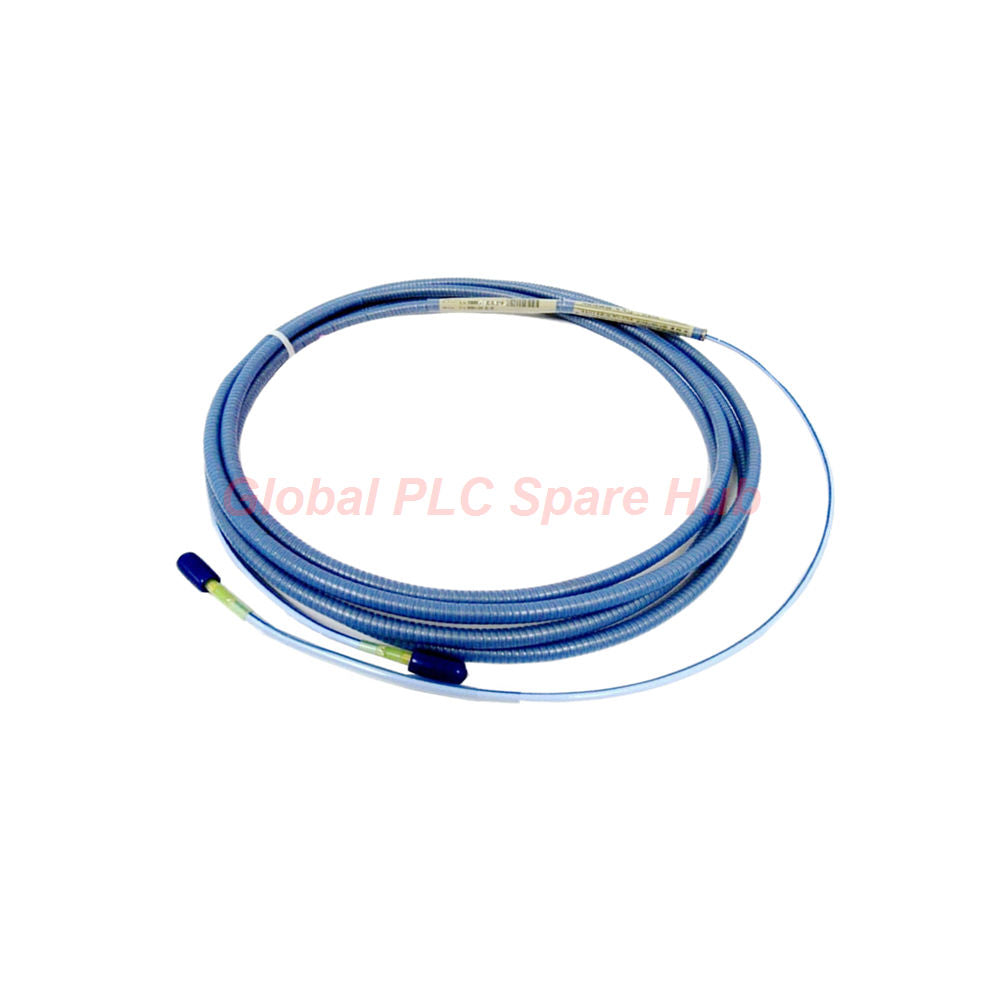

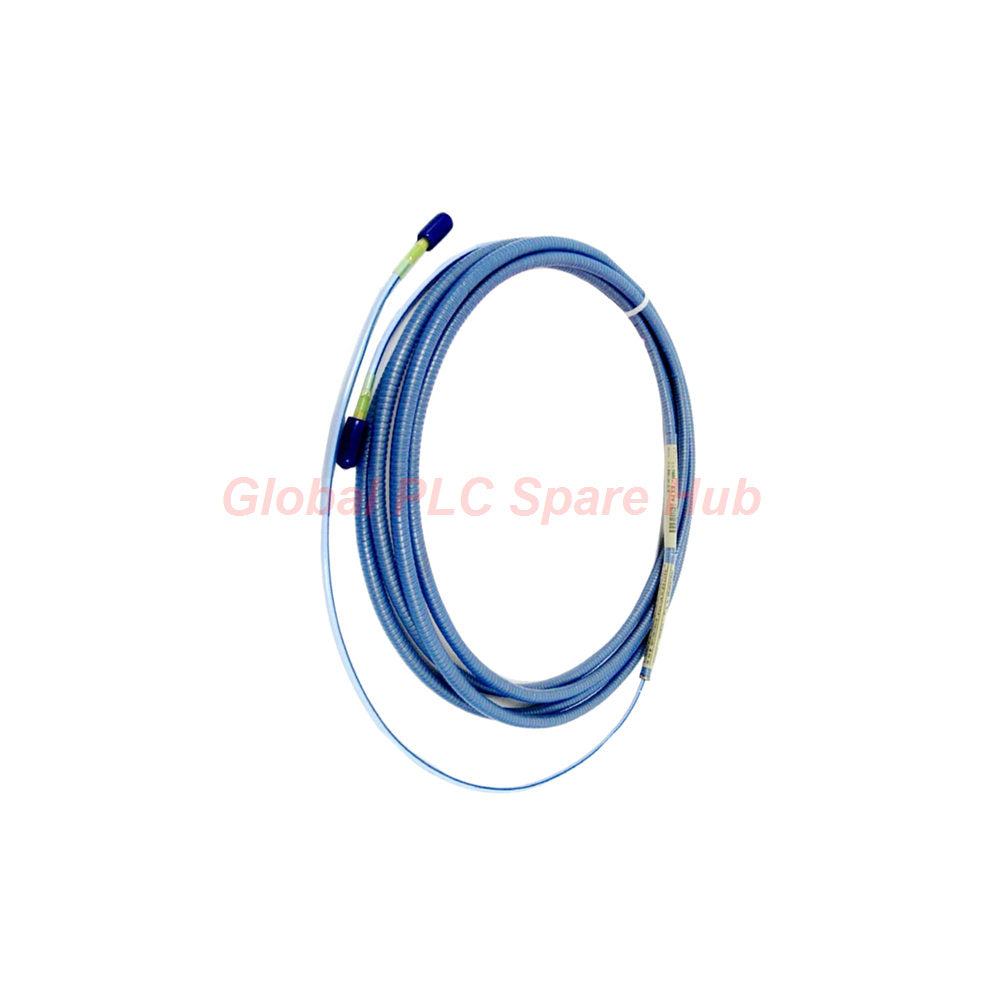

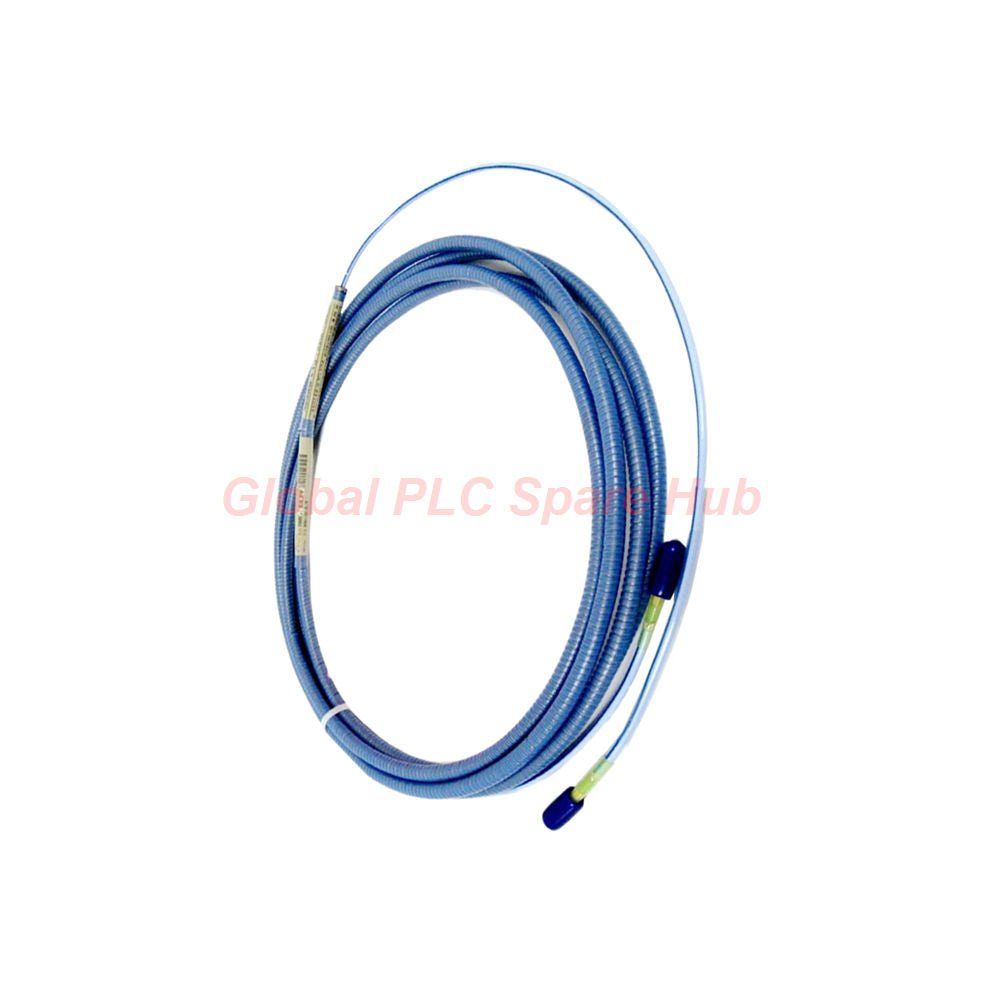

330854-080-24-00 كابل تمديد Bently Nevada: سلسلة 3300 XL

رؤية الموزع العالمي لقطع الغيار

يُعد 330854-080-24-00 الرابط الحيوي في أنظمة محولات 3300 XL عالية الحرارة. يؤكد تقييمنا الفني أن تصميم كابل FluidLoc يقلل بشكل كبير من ضوضاء الإشارة في البيئات الحرارية المتقلبة. تم تصميم كابل التمديد هذا خصيصًا للحفاظ على عامل مقياس النظام البالغ 0.787 فولت/مم على مسافات إرسال طويلة، مما يجعله مكونًا أساسيًا لتحليل الاهتزازات عالية المخاطر.

ملائمة التطبيق وقدرة التشخيص

• التطبيقات الأساسية: مثالي لمراقبة محركات التوربينات البخارية (DE) والأصول الصناعية الدوارة ذات الحرارة العالية.
• ميزة التشخيص: تضمن سلسلة 330854 الحد الأدنى من الانحراف (DSL) عن الخط المستقيم الأفضل ملاءمة، مما يتيح بيانات تشخيصية عالية الدقة لتحليل تآكل المحامل ومدار الدوار.
• مرونة كهرومغناطيسية: توفر رفضًا فائقًا لتداخل المجال المغناطيسي بتردد 60 هرتز، وهو أمر بالغ الأهمية لأنظمة الحماية الحساسة للضوضاء.

المواصفات الفنية

• العلامة التجارية: بنتلي نيفادا (Bently Nevada)
• الموديل: 330854-080-24-00
• سلسلة الكابلات: 3300 XL 25 مم كابل تمديد
• تحمل درجة الحرارة: -35 درجة مئوية إلى +200 درجة مئوية (-31 درجة فهرنهايت إلى +392 درجة فهرنهايت)
• المقاومة الكهربائية: RCORE 2.0 ± 0.5 أوم؛ RJACKET 0.6 ± 0.2 أوم
• السعة: 69.9 بيكوفاراد/متر (نموذجي)
• الحد الأقصى للأسلاك الميدانية: 305 أمتار (1000 قدم) إلى الشاشة
• المدى الخطي: 12.7 مم (500 ميل) إجمالي مدى النظام

تفصيل التكوين (330854-AXXX-BXX-CXX)

• أ (الطول): 080 = 8.0 متر (26.2 قدم)
• ب (الدرع/الكابل): 24 = كابل FluidLoc عالي الحرارة
• ج (الموافقة): 00 = لا توجد موافقات

الخدمات اللوجستية وضمان الجودة

• شركاء الشحن: توصيل موثوق به عبر FedEx، UPS، و DHL.
• المهلة الزمنية: تضمن سلسلة التوريد المحسّنة الإرسال في غضون 24-48 ساعة.
• سياسة الضمان: مدعومة بضمان جودة قياسي لمدة 12 شهرًا.

الأسئلة الشائعة الهندسية

س: لماذا يعتبر الطول الإجمالي للنظام أمرًا بالغ الأهمية عند تركيب 330854-080-24-00؟
ج: يتم معايرة نظام المحول كمجموعة كاملة. سيؤدي الجمع غير الصحيح لأطوال المجس وكابل التمديد إلى تغيير خرج مستشعر القرب، مما يؤدي إلى قراءات فجوة غير دقيقة ورحلات خاطئة محتملة.

س: كيف يمكنني تمرير هذا الكابل بأمان عبر أغلفة الآلات الضيقة؟
ج: استخدم ميزة الطوق القابل للإزالة لموصل ClickLoc عند واجهة المجس بالكابل، مما يقلل بشكل كبير من القطر الفعال أثناء سحب الكابل.

س: هل يمكنني استخدام هذا الكابل مع أنظمة مراقبة غير Bently Nevada؟
ج: ننصح بشدة بعدم خلط الأجهزة؛ هذا الكابل مُحسّن لمتطلبات المعاوقة والسعة المحددة لسلسلة Bently Nevada 3300 XL للحفاظ على استجابة تردد النظام.

س: ما هي فائدة تصميم كابل FluidLoc في هذا النموذج المحدد؟
ج: يمنع تصميم FluidLoc المعزول بـ PFA هجرة السوائل الخطرة إلى غلاف الكابل، وهو سبب متكرر لانحراف الإشارة في تطبيقات التوربينات عالية الحرارة على المدى الطويل.

س: دليل الاختيار: متى يكون كابل التمديد المدرع ضروريًا؟
ج: بينما يوفر 330854-080-24-00 القياسي مقاومة عالية للحرارة، قم بالترقية إلى خيار مدرع إذا كان مسار الكابل معرضًا لتأثير ميكانيكي محتمل أو تسربات بخار/سوائل عالية الضغط في منطقة الملحقات التوربينية.
