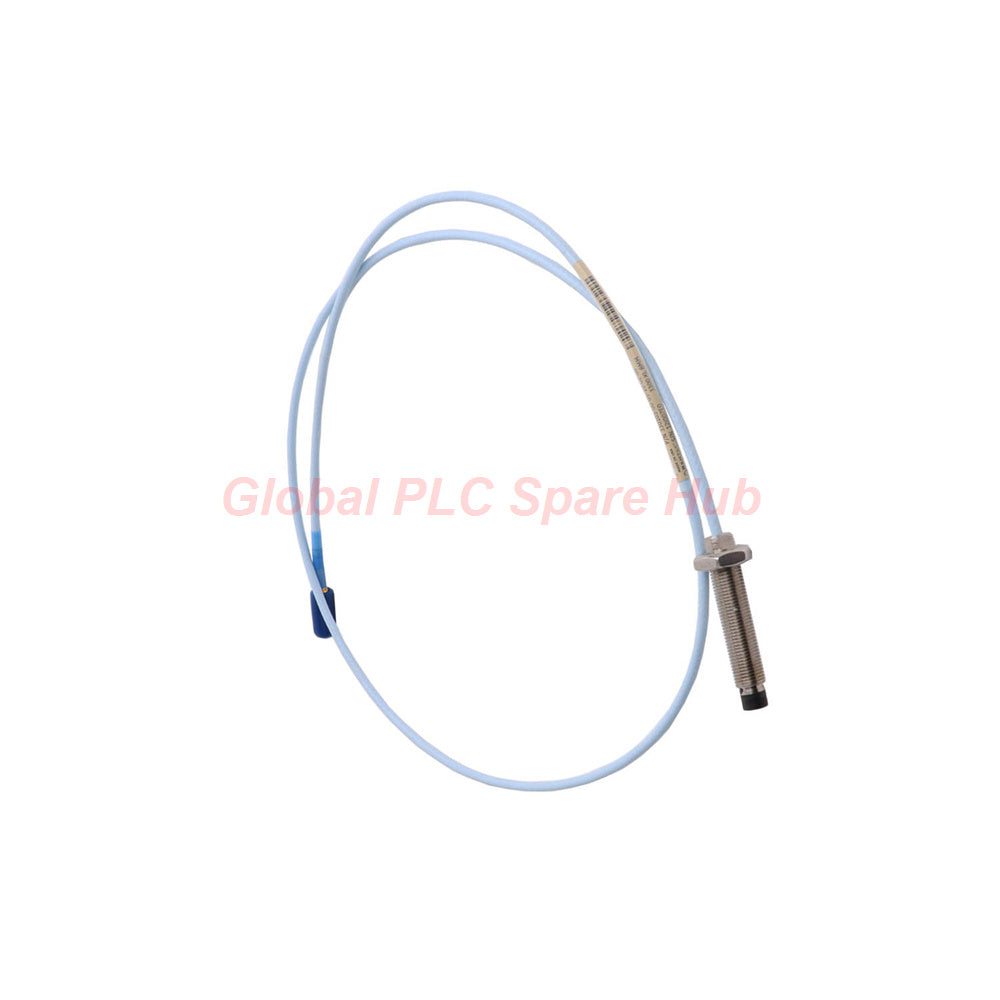

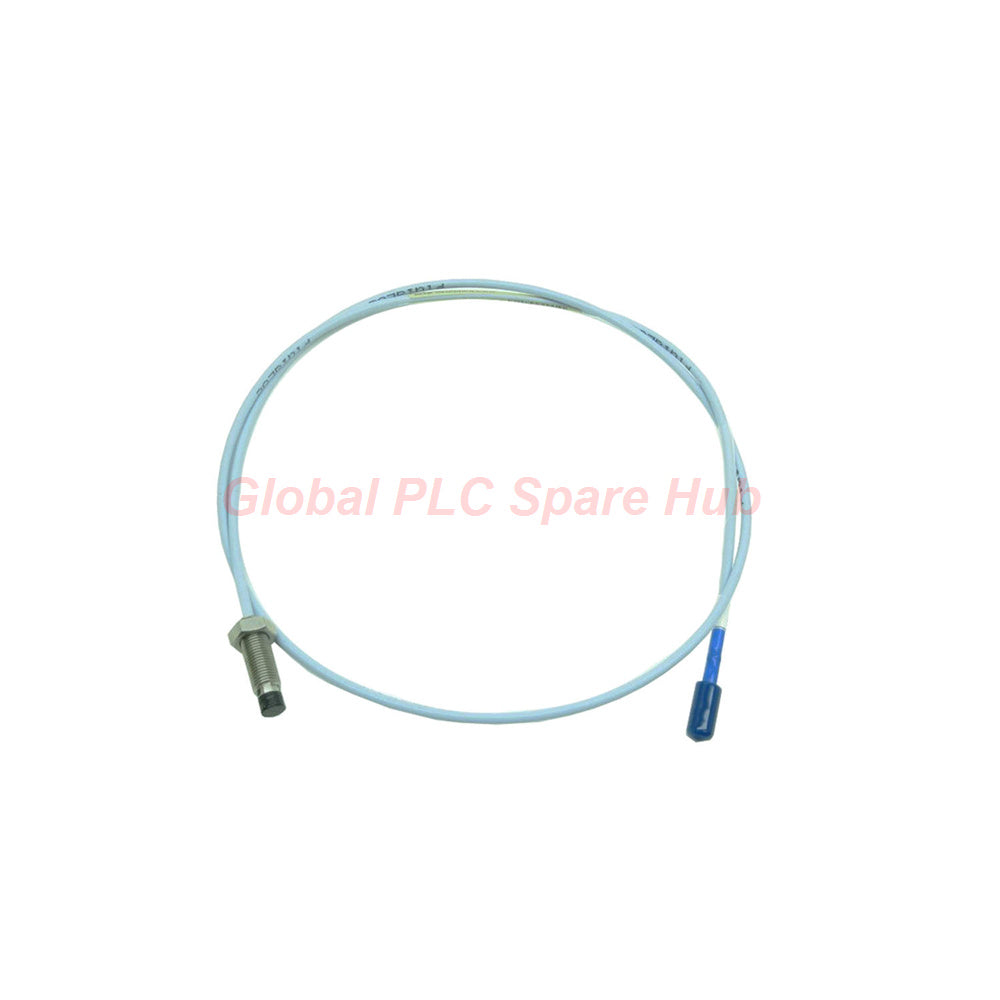

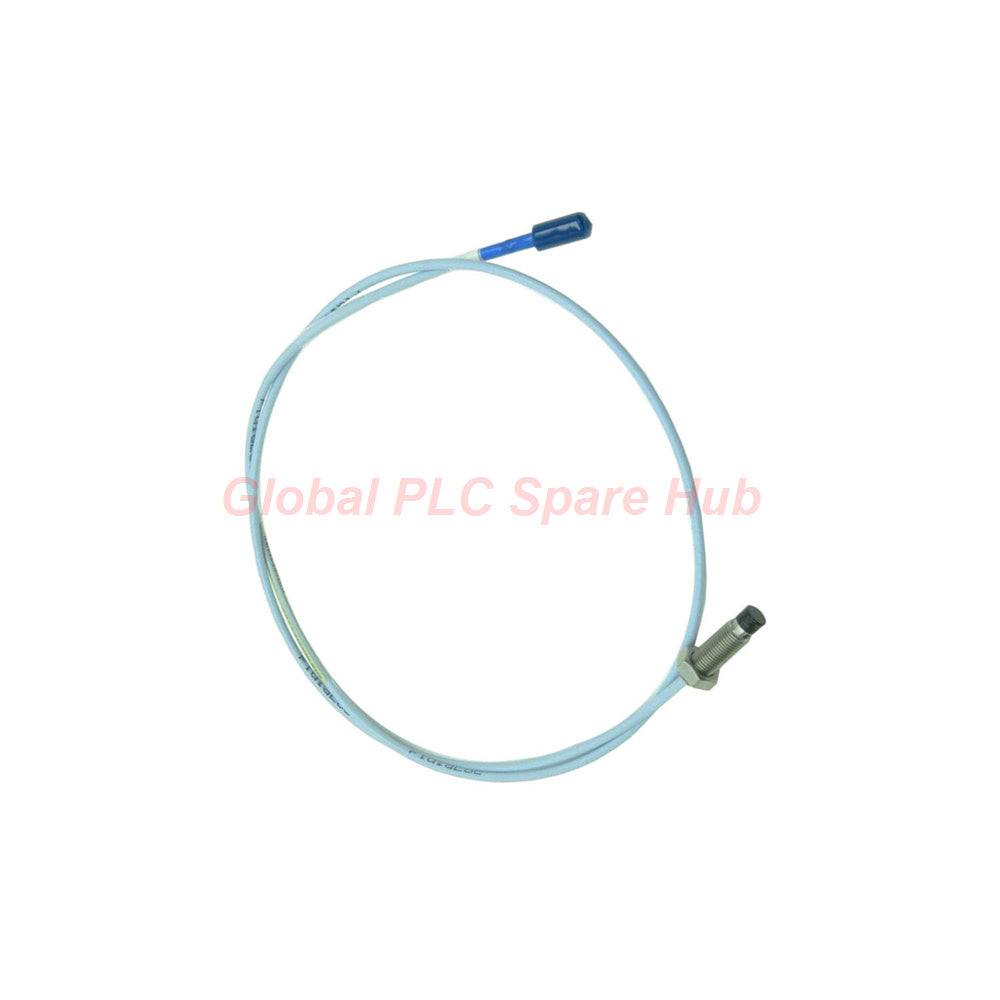

330707-00-20-90-01-05 Bently Nevada Proximity 11mm سلسلة 3300 XL

نظرة عامة هندسية: استشعار الإزاحة عالي الدقة

إن 330707-00-20-90-01-05 هو مجس تقارب 3300 XL 11 مم قياسي صناعي من Bently Nevada. تم تصميمه للقياس الدقيق غير التلامسي لإزاحة العمود والاهتزاز، ويوفر هذا المحول الذي يبلغ قطره 11 مم نطاقًا خطيًا ممتدًا مقارنة بنظرائه مقاس 8 مم. محاط بغلاف متين من الفولاذ المقاوم للصدأ 304 مع طرف PPS، ويوفر السلامة الهيكلية المطلوبة لمراقبة الآلات عالية السرعة في البيئات العدوانية.

تفصيل التكوين

يلخص الجدول التالي التكوين الفني لـ 330707-00-20-90-01-05:

• الموديل: 330707 (مجس تقارب 3300 XL 11 مم)
• طول غير مسنن (00): 0 بوصة
• طول الغلاف الكلي (20): 2.0 بوصة
• الطول الكلي (90): 9.0 أمتار (29.5 قدم)
• الموصل (01): موصل متحد المحور مصغر ClickLoc مع واقي
• اعتمادات الوكالة (05): اعتمادات متعددة

رؤية Global PLC Spare HUB

تم تصميم 330707-00-20-90-01-05 لتخليصات المحامل الأكبر حيث قد يكون النطاق الخطي للمجس القياسي مقاس 8 مم غير كافٍ. تُظهر تجربتنا أن موصل ClickLoc™ يقلل بشكل كبير من وقت التثبيت ويزيل خطر اهتزاز الوصلات "المحكمة يدويًا" بمرور الوقت. هذا المجس هو الخيار الأساسي لتوربينات المرافق ذات الإطار الكبير حيث تكون مراقبة الفجوة الدقيقة غير قابلة للتفاوض لحماية الماكينة.

التطبيقات الصناعية والتشخيص واللوجستيات

• المعدات المناسبة: مولدات الطاقة الكهرومائية، والضواغط الطاردة المركزية الكبيرة، والتوربينات المحورية متعددة المراحل.
• القدرة التشخيصية: يوفر طرف المجس مقاس 11 مم نطاقًا خطيًا أوسع، مما يسمح باكتشاف أنماط حركة العمود الأعمق والتغيرات الحرارية العابرة التي قد تفوتها المجسات الأصغر.
• الضمان: ضمان جودة قياسي من المصنع لمدة 12 شهرًا.
• الشحن: عبور عالمي سريع عبر FedEx أو UPS أو DHL؛ إرسال خلال 24-48 ساعة.

مقارنة النماذج والمشورة الفنية

مقارنة فنية لعملية الاختيار الخاصة بك:

• 330707-00-20-90-01-05 (الاختيار الحالي): تكوين قياسي مع موصل ClickLoc وكابل 9 أمتار.
• 330707-00-20-90-11-05: طول مادي متطابق، ولكنه يستخدم تكوينًا مختلفًا لإنهاء الموصل/الكابل.

اقتراح فني: عند استبدال المجسات، تحقق دائمًا من توافق مادة طرف المجس مع سلسلة كبل التمديد الموجودة لديك. تم تحسين 330707-00-20-90-01-05 لأنظمة الموثوقية العالية؛ إذا كنت تقوم بتعديل، فتأكد من أن كبل التمديد الخاص بك يتطابق مع واجهة ClickLoc 01 لتجنب عدم تطابق الإشارة.

الأسئلة الشائعة من الخبراء

لماذا يتم اختيار حجم المجس 11 مم بدلاً من الحجم القياسي 8 مم؟
يوفر طرف 11 مم نطاقًا خطيًا أوسع (يصل إلى 4 مم). وهذا ضروري للآلات ذات تخليصات المحامل الأكبر أو الأعمدة التي تخضع لتمدد حراري كبير أثناء بدء التشغيل.

هل تتطلب حلقة Viton® O-ring تزييتًا خاصًا أثناء التثبيت؟
يوصى باستخدام طبقة رقيقة من زيت الماكينة النظيف أو مادة تشحيم متوافقة لضمان تثبيت الحلقة O-ring بشكل صحيح دون التواء، مما قد يعرض الختم بالضغط للخطر.

ما هو أقصى عزم دوران مسموح به لخيوط غلاف المجس 5/8-18؟
أقصى عزم دوران مقدر هو 45.2 نيوتن متر (400 بوصة رطل). نوصي بشدة باستخدام 15.2 نيوتن متر (133 بوصة رطل) الموصى به لضمان بقاء المجس قابلاً للإزالة دون إتلاف خيوط الغلاف.

هل يمكن تقصير كابل المجس في الميدان لمطابقة المسافة بالضبط؟
لا. يتم "معايرة" نظام 3300 XL كمجموعة متطابقة (مجس، كابل تمديد، ومحرك تقارب). سيؤدي تقصير الكابل إلى تغيير المعاوقة، مما يؤدي إلى أخطاء إشارة كبيرة.

كيف يحسن موصل "ClickLoc" موثوقية النظام؟
تتميز موصلات ClickLoc بآلية قفل إيجابية تمنع الارتخاء الناتج عن الاهتزاز. إنه يلغي الحاجة إلى سلك أمان أو شريط كهربائي، والتي كانت نقاط فشل شائعة في الأنظمة القديمة.
