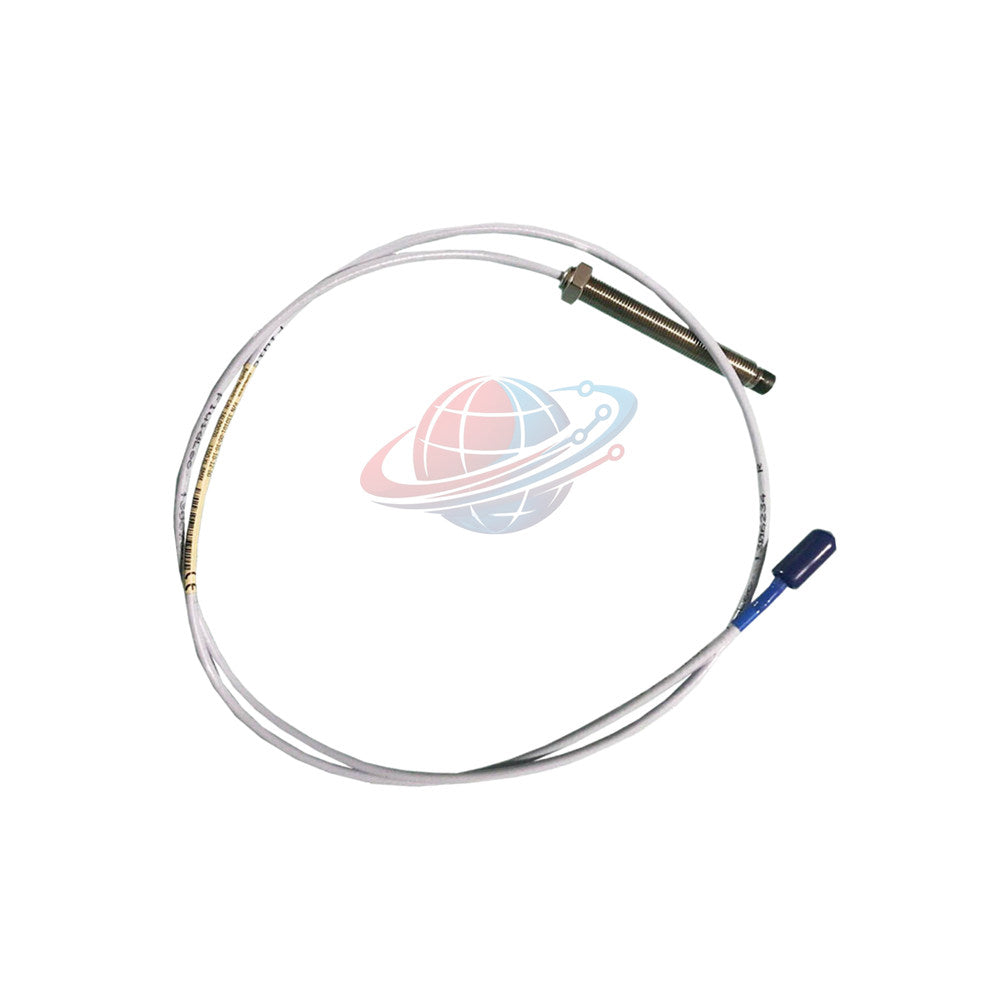

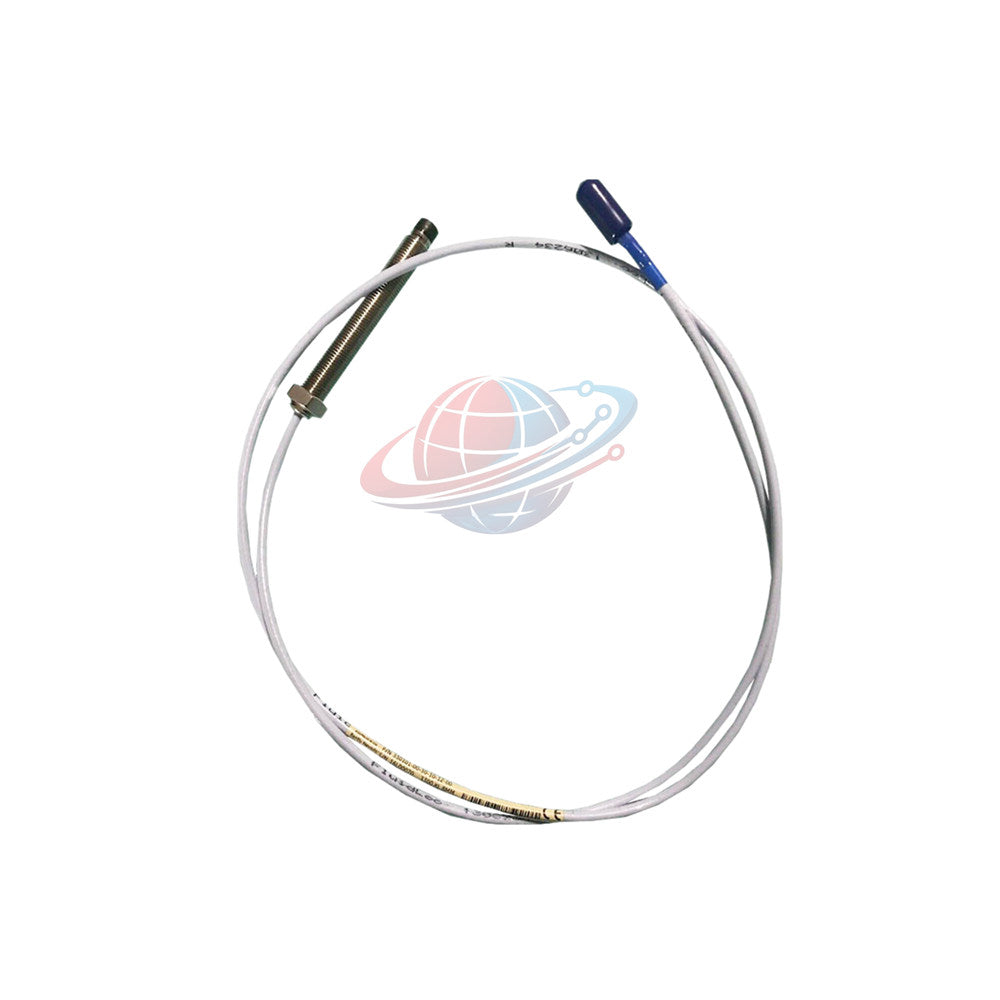

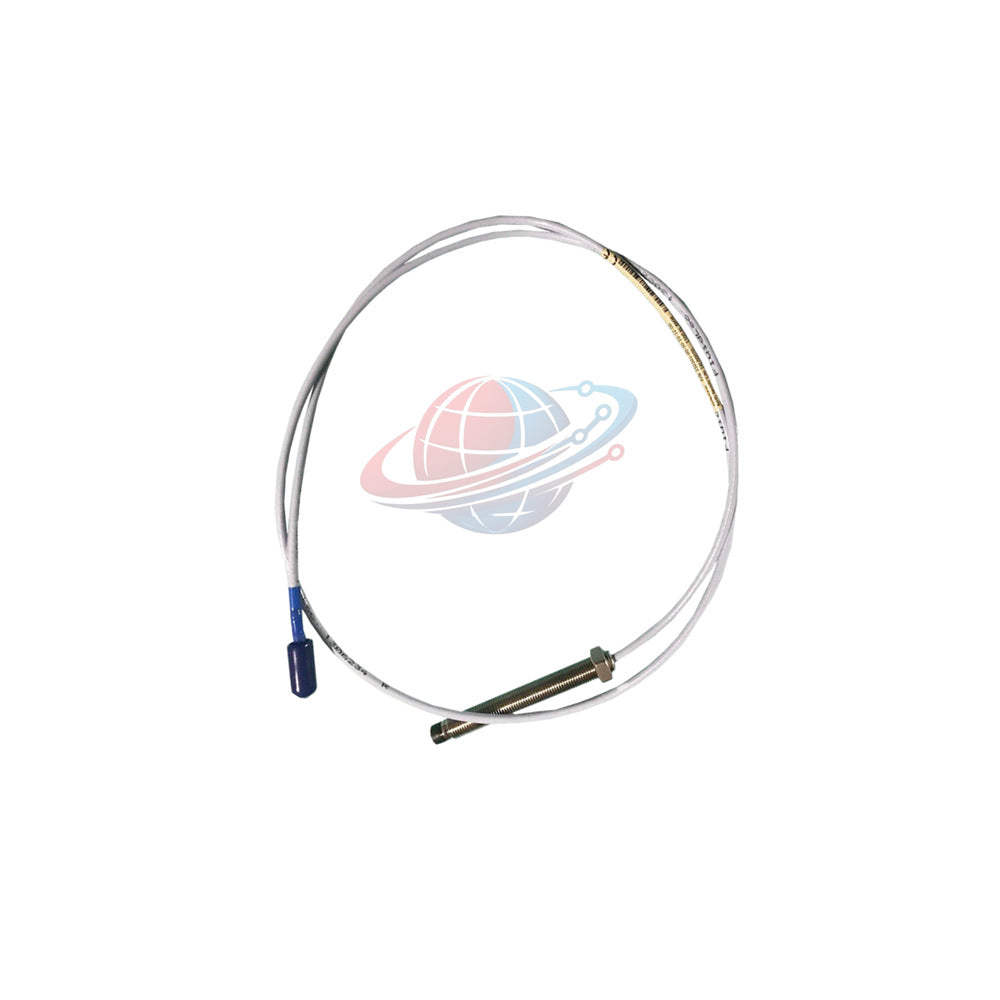

330702-00-30-50-12-05 مسبار تقارب بنتي نيفادا 3300 XL مقاس 11 مم | FluidLoc
Manufacturer: Bently Nevada
Product No.: 330702-00-30-50-12-05
Condition： متوفر بالمخزون
Product Type: مجس 3300 XL
Product Origin: USA
Payment: T/T, Western Union
Weight: 170g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
ينتمي المنتج 330702-00-30-50-12-05 من Bently Nevada إلى سلسلة محولات القرب 3300 XL بحجم 11 مم المصممة للمراقبة المستمرة لاهتزاز العمود وموضعه في أنظمة حماية الآلات الدوارة.
يُطبق هذا التكوين المدرع من FluidLoc على نطاق واسع في التوربينات البخارية والضواغط الطاردة المركزية ومضخات API وأنظمة مراقبة علبة التروس حيث يعد تلوث الزيت وإجهاد الاهتزاز واستقرار الإشارة على المدى الطويل من الاعتبارات الحاسمة.
مقارنةً بمجسات التيار الدوامي التقليدية، يوفر هيكل الكابل ثلاثي المحاور 75 أوم مقاومة محسّنة للتداخل الكهرومغناطيسي ونقل إشارة أكثر استقرارًا في البيئات الصناعية عالية الضوضاء.
تحليل التكوين
| رمز التكوين | الوصف | المعنى الهندسي |
|---|---|---|
| 330702 | مجس 3300 XL 11 مم مدرع | حماية محسّنة للكابل في مناطق الآلات ذات الاهتزازات الكثيفة |
| 00 | طول غير مسنن 0.0 بوصة | مناسب لتركيبات أقواس المجس المدمجة |
| 30 | طول هيكل إجمالي 3.0 بوصة | يدعم تطبيقات التركيب متوسطة العمق |
| 50 | طول إجمالي 5.0 متر | مصمم حصريًا لأنظمة Proximitor بطول 5 أمتار |
| 12 | موصل ClickLoc مصغر + كابل FluidLoc | يحسن مقاومة تسرب مواد التشحيم وتلوث الكابل |
| 05 | اعتمادات متعددة | يسهل النشر الدولي في المناطق الخطرة |
شجرة الهيكل الفني
330702-00-30-50-12-05 ├── مجس 3300 XL 11 مم ├── خيط 1/2-20 UNF ├── هيكل مدرع ├── نظام كابل 5 أمتار │ ├── تقنية FluidLoc │ ├── عزل FEP │ └── كابل ثلاثي المحاور 75 أوم ├── موصل ClickLoc مصغر ├── هيكل من الفولاذ المقاوم للصدأ AISI 304 ├── طرف مجس PPS └── موافقات متعددة للمناطق الخطرة
المزايا الفنية الرئيسية
| الميزة | المنفعة الصناعية |
|---|---|
| تقنية كابل FluidLoc | تقلل من هجرة الزيت داخل هيكل الكابل وتحسن استقرار الإشارة على المدى الطويل |
| تصميم مجس مدرع | يحمي الكابل من تآكل الاهتزاز والأضرار الميكانيكية |
| قدرة واسعة على تحمل درجات الحرارة | يدعم التشغيل في حاويات التوربينات ومناطق العمليات ذات درجات الحرارة العالية |
| مادة طرف المجس PPS | يحسن المقاومة الكيميائية في بيئات المصافي والبيئات البحرية |
| موصل ClickLoc | يسرع الاستبدال أثناء صيانة التوقف |
المعدات والتطبيقات المناسبة
| الصناعة | المعدات النموذجية | الغرض من التطبيق |
|---|---|---|
| النفط والغاز | الضواغط والتوربينات | مراقبة الاهتزاز الشعاعي |
| توليد الطاقة | التوربينات البخارية | حماية إزاحة العمود |
| المصانع الكيميائية | مضخات عملية API | الإشراف على حالة المحمل |
| منشآت الغاز الطبيعي المسال | ضواغط التبريد | تحليل استقرار الدوار |
| مصانع الورق | البكرات عالية السرعة | مراقبة التشغيل الميكانيكي |
القدرة التشخيصية
- تتبع اهتزاز العمود
- مراقبة التمدد التفاضلي
- تحليل عدم اتزان الدوار
- الكشف عن التراخي الميكانيكي
- تحديد تدهور المحامل في المراحل المبكرة
- الإشراف على موضع الدفع
في منشآت التكرير والتوربينات الفعلية، غالبًا ما يتم اختيار إصدارات كابل FluidLoc لتقليل الارتفاعات المفاجئة المتقطعة للاهتزاز الناتجة عن تلوث مواد التشحيم داخل مجموعات كابلات المجس التقليدية.
المواصفات الميكانيكية والكهربائية
| المعلمة | المواصفة |
|---|---|
| خيط المجس | 1/2-20 UNF |
| أقصى تداخل للخيط | 0.750 بوصة |
| مادة غلاف المجس | AISI 304 SST |
| مادة طرف المجس | PPS |
| نوع الكابل | 75 أوم ثلاثي المحاور FEP |
| طول الكابل | 5 أمتار |
| مقاومة المجس | 7.2 ± 0.8 أوم |
| الحد الأدنى لنصف قطر الانحناء | 25.4 مم |
| عزم دوران المجس الموصى به | 15.2 نيوتن متر |
| أقصى عزم دوران مقدر | 45.2 نيوتن متر |
| درجة حرارة التشغيل | -52 درجة مئوية إلى +177 درجة مئوية |
| وزن الشحن | 0.17 كجم |
| بلد المنشأ | صنع في الولايات المتحدة الأمريكية |
نظرة عامة من Global PLC Spare HUB
من تجربة الاستبدال في الميدان في خزانات التوربينات ومنصات الضغط، يُظهر إصدار FluidLoc المدرع قدرة أفضل على البقاء على المدى الطويل في بيئات الضباب الزيتي العالي مقارنةً بتكوينات الكابلات القياسية.
إحدى مشكلات التركيب التي غالبًا ما تُتجاهل هي عزم دوران الموصل الزائد. قد يؤدي إحكام ربط موصلات ClickLoc المصغرة بشكل مفرط إلى تشويه محاذاة الدبوس المركزي وإنشاء قراءات جهد فجوة غير مستقرة تظهر على شكل إنذارات اهتزاز خاطئة.
لتحسين سلامة الإشارة، تجنب توجيه كابلات المجس بالتوازي مع كابلات طاقة VFD وحافظ على نصف قطر الانحناء المناسب للكابل على طول مسار التركيب.
مقارنة النماذج وإرشادات الاختيار
| النموذج | الفرق الرئيسي | الاستخدام الموصى به | التوصية الفنية |
|---|---|---|---|
| 330702-00-30-50-11-05 | خيار الموصل القياسي | المراقبة العامة للآلات | مناسب لغرف المعدات الداخلية النظيفة |
| 330702-00-10-90-02-00 | تكوين كابل 9 أمتار | تركيبات الخزائن البعيدة | موصى به حيث يتطلب مسافة توجيه طويلة |
| 330702-00-30-50-12-05 | هيكل FluidLoc المدرع | التوربينات والضواغط الحساسة | موصى به لبيئات الزيت الملوثة والاهتزازات العالية |
الضمان والشحن
| خدمة البند | التفاصيل |
|---|---|
| الضمان | ضمان 12 شهرًا |
| طرق الشحن | فيديكس / يو بي إس / دي إتش إل |
| التعبئة والتغليف | تعبئة واقية صناعية مضادة للكهرباء الساكنة |
| حالة الاختبار | تم اختباره قبل الشحن |
| التوريد العالمي | دعم التوصيل في جميع أنحاء العالم |
الأسئلة الشائعة الاحترافية
1. لماذا يولد المجس أحيانًا جهد فجوة غير مستقر بعد بدء التشغيل؟
يحدث هذا عادة بسبب التأريض غير الصحيح، أو تلوث الكابل، أو التوجيه قريبًا جدًا من كابلات محركات التيار العالي. في مشاريع تحديث التوربينات، يعتبر التداخل الكهرومغناطيسي مصدرًا متكررًا للقراءات غير المستقرة.
2. هل الهيكل المدرع ضروري لغرف الآلات الداخلية؟
ليس دائمًا، ولكن الإصدارات المدرعة تقلل بشكل كبير من أعطال إجهاد الكابل بالقرب من صواني الكابلات المهتزة ومناطق الوصول للصيانة.
3. هل يمكن خلط هذا المجس مع أنظمة Proximitor غير 5 أمتار؟
لا. يجب أن يظل طول نظام المحول الكلي متطابقًا للحفاظ على دقة المعايرة وتصحيح قياس الاهتزاز.
4. ما هو خطأ التركيب الذي يقلل من عمر خدمة المجس في أغلب الأحيان؟
الانحناء المفرط للكابل بالقرب من مخرج المجس هو سبب رئيسي للتدهور المبكر للإشارة وإنذارات الاهتزاز المتقطعة.
5. كيف يجب على المشترين الاختيار بين الإصدارات القياسية و FluidLoc؟
يوصى بشدة بإصدارات FluidLoc لبيئات ضباب الزيت، وبخار التشحيم، والبيئات البحرية، والبيئات التكريرية حيث يمكن أن يؤثر تلوث الكابل على المدى الطويل على موثوقية الإشارة.
