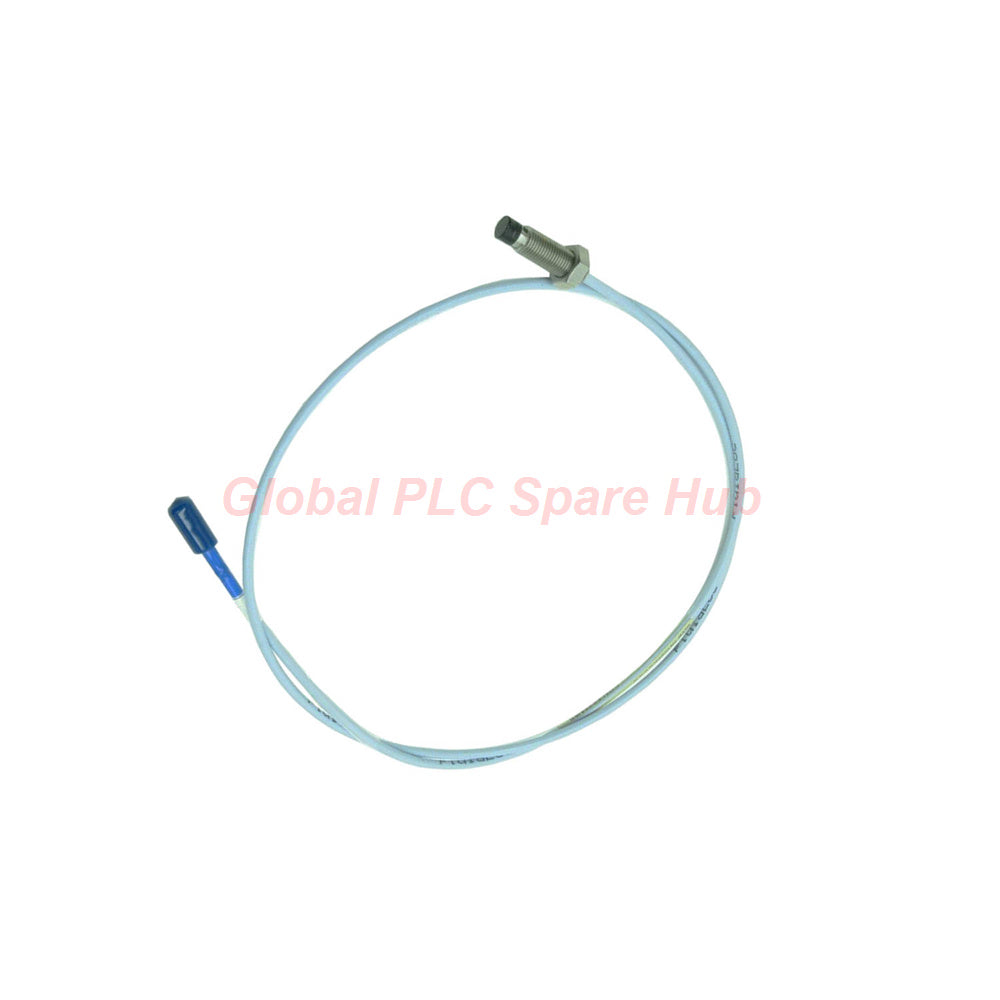

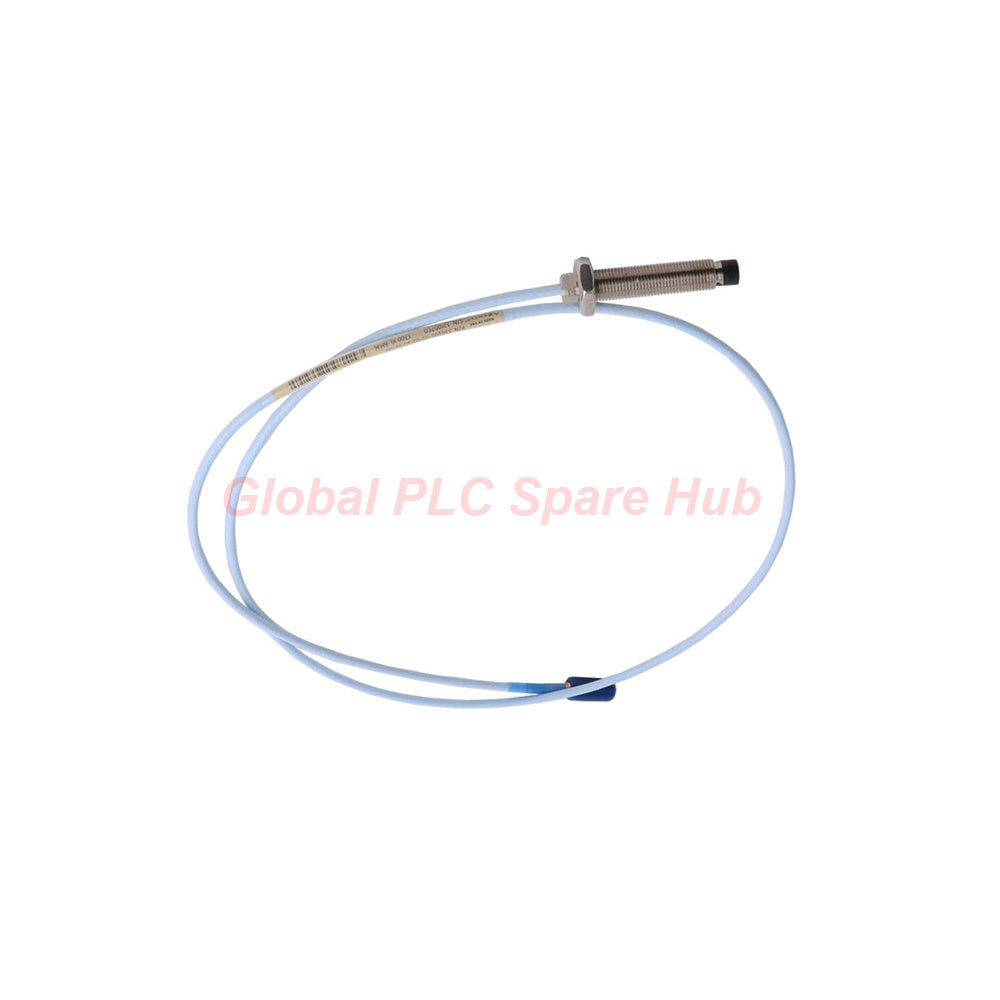

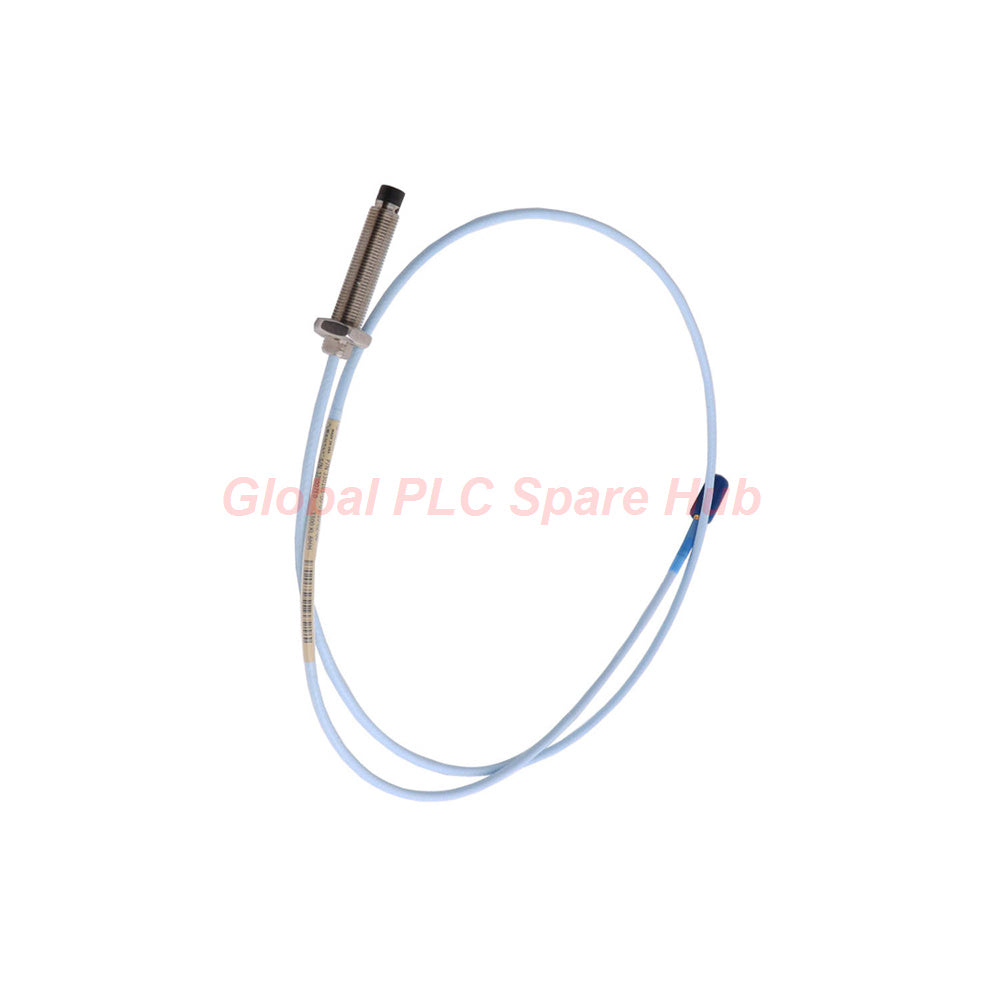

330702-00-26-50-12-00 مسبار مستشعر التقارب بريميوم بنتي نيفادا 11 ملم

نظرة عامة على المنتج

ينتمي Bently Nevada 330702-00-26-50-12-00 إلى سلسلة 3300 XL عالية الأداء لمجسات التقارب 11 مم.

يقيس محول تيار إيدي الممتاز هذا الاختلافات الثابتة والديناميكية في المسافة بين الهدف وطرف المسبار.

تستخدم أنظمة حماية الآلات هذه الأجهزة المحددة لمراقبة معايير اهتزاز العمود الحرجة على الآلات الدوارة الثقيلة.

يتيح التصميم الهيكلي المتين تتبع الإزاحة المستقر داخل البيئات الصناعية القاسية دون تدهور الإشارة.

تفكيك التكوين

• النموذج الأساسي: 330702 — مسبار 3300 XL 11 مم، خيط 1/2-20 UNF مع هيكل درع واقي.
• الطول غير الملولب: 00 — يتميز بـ 0.0 بوصة من قسم غلاف السكن غير الملولب.
• طول الهيكل الكلي: 26 — يقيس بالضبط 2.6 بوصة من طول الغلاف الملولب الكلي.
• خيار الطول الكلي: 50 — يحدد طول تمديد كابل هيكلي إجمالي يبلغ 5.0 أمتار (16.4 قدم).
• نوع الموصل والكابل: 12 — يتضمن موصل ClickLoc محوري مصغر وكابل FluidLoc block.
• موافقة الوكالة: 00 — لا توجد شهادات وكالة للمناطق الخطرة مطلوبة لهذا النشر المحدد.

المواصفات الفنية

• تحديد النواة: صُنع بواسطة Bently Nevada. رمز تعريف الجزء الكامل هو 330702-00-26-50-12-00.
• قطر طرف المستشعر: مصمم بطرف مسبار بقطر 11 مم مصنوع من مادة البولي فينيلين سلفايد عالية الجودة.
• بناء الغلاف: مبني باستخدام الفولاذ المقاوم للصدأ AISI 304 لمقاومة قوية ضد قوى التآكل.
• المقاومة الكهربائية: يتميز بتصنيف مقاومة تيار مستمر من المركز إلى الموصل الخارجي يبلغ 7.2 أوم زائد أو ناقص 0.8 أوم.
• خصائص الكابل: مزود بكابل محوري ثلاثي الأبعاد 75 أوم مغلف بغطاء عازل من Fluoroethylene Propylene.
• الحدود الفيزيائية: يتطلب نصف قطر انحناء كابل هيكلي لا يقل عن 25.4 مم (1.0 بوصة).
• حدود عزم الدوران الميكانيكية: يوصى بعزم دوران الغلاف 15.2 نيوتن متر. يبلغ أقصى حد للتثبيت المقدر 45.2 نيوتن متر.
• نطاق التشغيل الحراري: تتحمل حدود التشغيل القياسية درجات حرارة قصوى من -52 درجة مئوية حتى +177 درجة مئوية بأمان.
• احتواء الضغط: يتضمن تكوين ختم حلقة Viton O-ring مصمم للتعامل مع حدود الضغط التفاضلي الميكانيكي.

دليل التثبيت

أولاً، نظف سطح الآلة المستهدفة وتحقق من أن أبعاد خيط فتحة التثبيت تتطابق مع متطلبات 1/2-20 UNF.

قم بتثبيت غلاف 330702-00-26-50-12-00 يدويًا في تصميم غلاف الآلة حتى يقترب الطرف من العمود المستهدف.

اضبط مسافة الفجوة الميكانيكية بدقة عن طريق مراقبة خرج الجهد المستمر عبر شبكة حلقة Proximitor.

طبق عزم التثبيت الموصى به وهو 15.2 نيوتن متر باستخدام مفتاح عزم معاير على جسم الغلاف.

وصل موصل ClickLoc المحوري بأسلاك كابل التمديد باستخدام تعديلات ضغط محكمة بالإصبع.

قم بتوجيه إطار الكابل المدرع عبر خطوط الأنابيب الواقية مع التأكد من أن نصف قطر الانحناء يتجاوز 25.4 مم.

راحة التصحيح والصيانة

تتيح واجهة ClickLoc المتخصصة دورات اتصال سلسة دون الحاجة إلى أدوات معايرة متخصصة في الموقع.

تقوم فرق الصيانة بتقييم صحة المسبار على الفور عن طريق التحقق من مقاومة الحلقة عبر موصلات الإشارة الثلاثية المحاور.

يعمل ملء كابل FluidLoc المتكامل كحاجز لمنع هجرة الرطوبة عبر فجوات الكابل.

يبسط الغلاف الأملس المصنوع من الفولاذ المقاوم للصدأ 304 إجراءات التنظيف خلال فترات صيانة المصنع القياسية.

ملاحظات التوافق

يتوافق هذا المسبار بطول إجمالي 5.0 أمتار حصريًا مع وحدة مستشعر Proximitor من طراز 3300 XL بطول 5 أمتار.

يتصل الموصل المحوري المصغر بسلاسة مع مجموعات كابلات تمديد Bently Nevada القياسية.

تتدرج قيم الخرج الكهربائي بشكل مثالي في وحدات مراقبة رف حماية الآلات من سلسلة 3500 القياسية.

قائمة التعبئة وشروط الضمان

يسلم صندوق الشحن مسبار تقارب Bently Nevada 330702-00-26-50-12-00 الأصلي.

يشتمل العنصر على غطاء درع متكامل من الفولاذ المقاوم للصدأ ووحدة ختم Viton مثبتة في المصنع.

نقدم ضمانًا تجاريًا متينًا لمدة 12 شهرًا يغطي جميع معلمات الأداء الوظيفي بالكامل.

يضمن الضمان معالجة الاستبدال الفوري في حالة حدوث أي عطل في المواد التصنيعية خلال العام.

لوجستيات الشحن

تقوم فرق الإرسال لدينا بمعالجة وتعبئة الطلبات المؤكدة خلال نافذة سريعة تتراوح من 24 إلى 48 ساعة.

نحن نقدم خدمات شحن عالمية سريعة باستخدام شركات نقل سريعة ممتازة موثوقة بما في ذلك FedEx و UPS و DHL.

يتتبع العملاء مسارات الشحن النشطة عبر الإشعارات التلقائية التي يتم إرسالها فور انتهاء إجراءات مغادرة المستودع.

سيناريوهات التطبيق النموذجية

تستخدم محطات الطاقة هذا المسبار لتتبع الخلوص المطلق لطبقة الزيت داخل محامل التوربينات البخارية عالية السرعة.

تستخدم منشآت معالجة البتروكيماويات المستشعر لقياس إزاحة الدفع المحورية على دوارات الضاغط متعددة المراحل.

تركب عمليات التعدين هذه المجموعة المدرعة على مطاحن كبيرة لمراقبة تآكل محامل المجلة الهيكلية.

قدرات التشخيص

يقرأ مستشعر Proximitor المضيف مقاومة التيار المستمر للمسبار باستمرار لتحديد أخطاء الدائرة المفتوحة.

يحدد النظام أخطاء الفجوة الميكانيكية على الفور إذا تجاوزت حدود جهد الخرج عتبات المراقبة المحددة مسبقًا.

تُنبه الأجهزة الفنيين بشأن الدوائر القصيرة إذا لامس الموصل المركزي الغطاء الواقي الخارجي.

رؤية Global PLC Spare HUB

يمثل Bently Nevada 330702-00-26-50-12-00 اختلافًا عالي التخصيص ضمن عائلة 11 مم الكلاسيكية.

يجعل هيكل كابل FluidLoc هذا العنصر المحدد مثاليًا للبيئات التي تعاني من هجرة الزيت والضباب.

يبسط تكوينه الذي يبلغ 5.0 أمتار تخطيطات الحلقة عن طريق إزالة الحاجة إلى أصل كابل تمديد وسيط منفصل.

يناسب هذا التصميم المتين علب التروس الصناعية الثقيلة والتوربينات الغازية والمضخات الكبيرة والموسعات التوربينية بشكل مثالي.

مقارنة النماذج المتعددة ونصائح الاختيار

راجع الاختلافات الهندسية الأساسية أدناه قبل اختيار التكوين النهائي لأجهزة المراقبة الخاصة بك:

• النموذج الحالي: يتميز 330702-00-26-50-12-00 بطول غلاف 2.6 بوصة، وطول إجمالي 5.0 أمتار، وسلك كابل FluidLoc مدرع.
• النموذج البديل: يوفر طراز 330702-00-10-90-02-00 طول غلاف 1.0 بوصة، وطول إجمالي 9.0 أمتار، وكابل محوري قياسي مدرع.

التوصية الفنية: طابق طول نظام المسبار مع مواصفات Proximitor بدقة. لا تخلط بين مجسات 5.0 أمتار ومكونات Proximitor بطول 9.0 أمتار، حيث يؤدي هذا التضارب إلى تدمير مغلف المعايرة الخطي بالكامل. اختر كابل FluidLoc إذا كان طرف المستشعر يعمل مغمورًا مباشرة في سوائل تشحيم مضغوطة.

الأسئلة الشائعة

السؤال: هل يمكنني تشغيل مسبار بطول 5.0 أمتار مع وحدة مستشعر Proximitor بطول 9 أمتار؟

الجواب: لا، مطابقة مسبار بطول 5 أمتار مع مستشعر بطول 9 أمتار يتسبب في أخطاء قياس كبيرة ويكسر الخطية النظامية.

السؤال: ما هي الميزة التشغيلية الفريدة التي يوفرها اختيار كابل FluidLoc المتخصص للمستخدم؟

الجواب: يمنع الملء الهيكلي الداخلي سوائل المعالجة من التسرب عبر غطاء الكابل إذا فشل الختم.

السؤال: كيف يؤثر انخفاض درجات الحرارة البيئية إلى أقل من -34 درجة مئوية على أداء هذا المسبار؟

الجواب: التعرض لدرجات حرارة تحت الصفر أقل من -34 درجة مئوية يجعل حلقة Viton O-ring صلبة، مما قد يتسبب في فشل ختم الضغط.

السؤال: ما هي القيمة الموصى بها لعزم دوران شد الغلاف لتثبيت جسم الخيط 1/2-20 هذا؟

الجواب: يجب على القائمين بالتركيب تطبيق عزم دوران موصى به يبلغ 15.2 نيوتن متر لضمان تثبيت الخيط بشكل مستقر دون تشوه الغلاف.

السؤال: هل يحمل تكوين مسبار التقارب هذا موافقات وكالات المناطق الخطرة مثل ATEX أو IECEx؟

الجواب: لا، يشير لاحقة الموافقة 00 إلى أن هذا الخيار من الأجهزة لا يتضمن شهادات وكالة خاصة.
