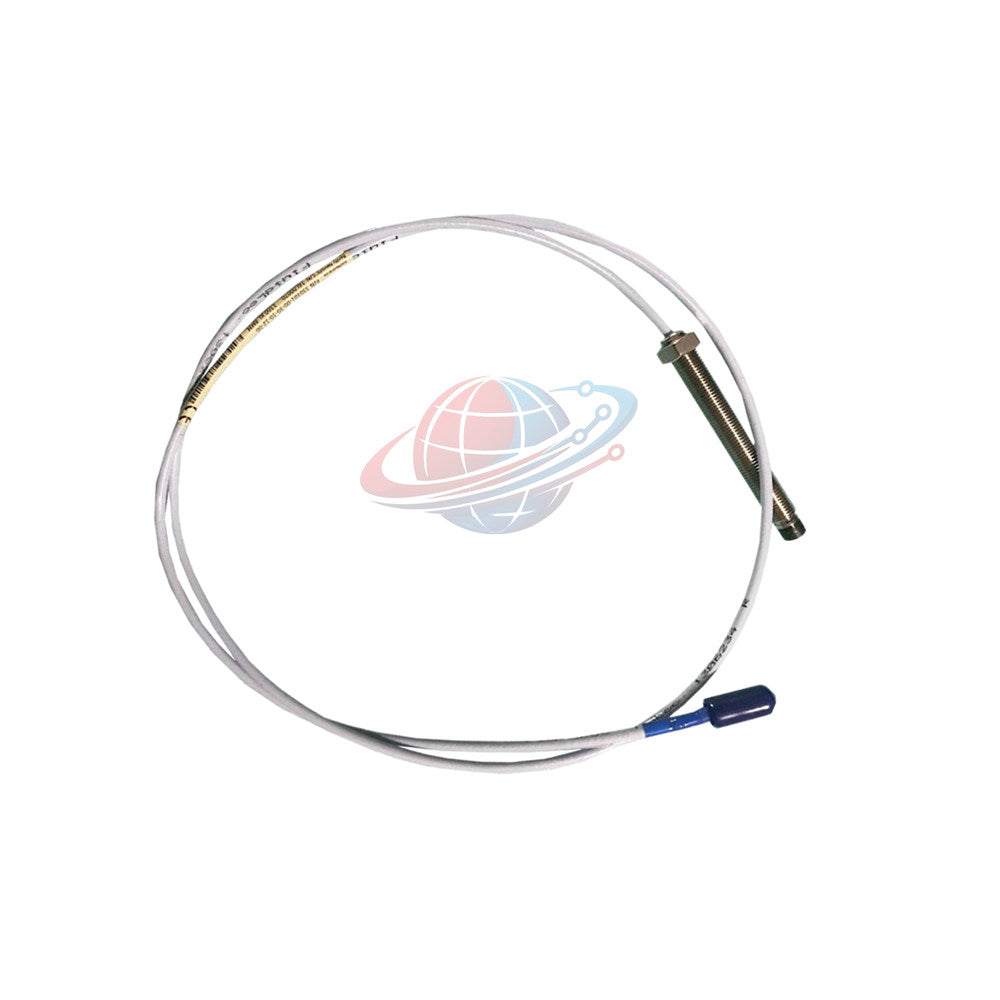

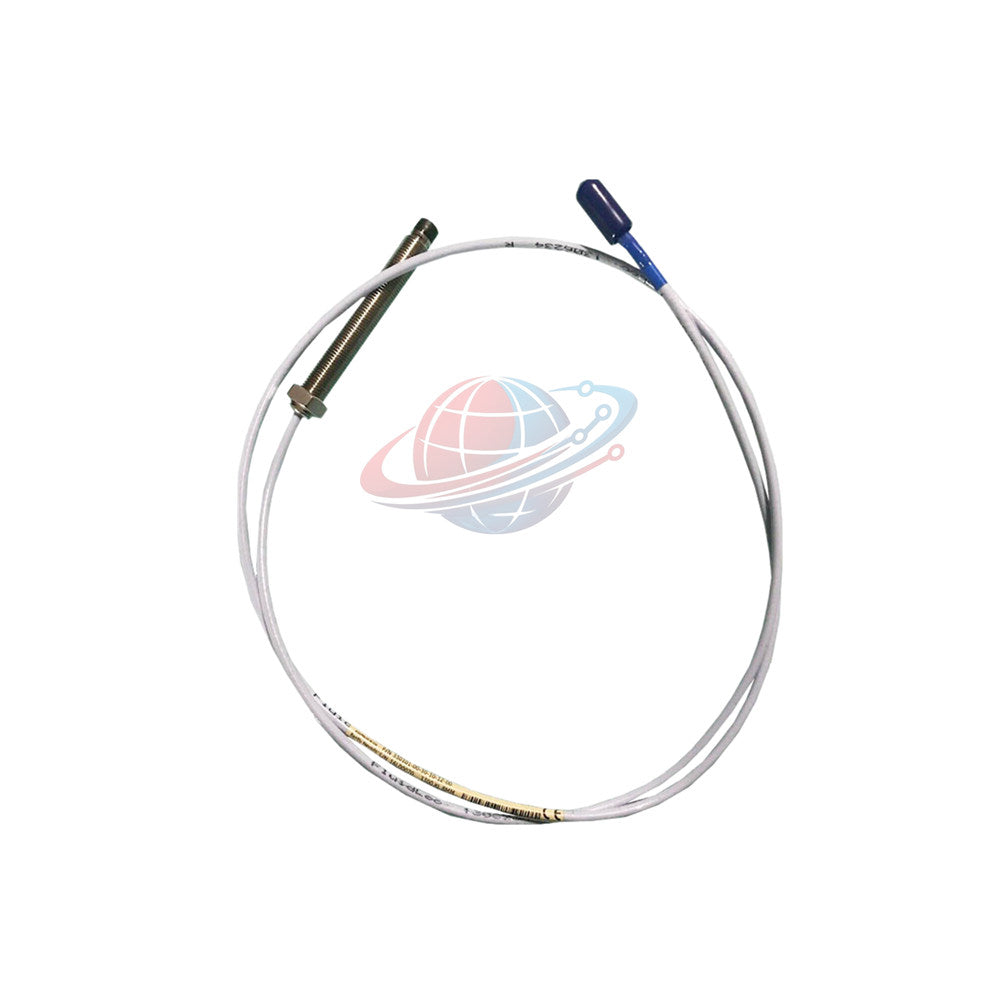

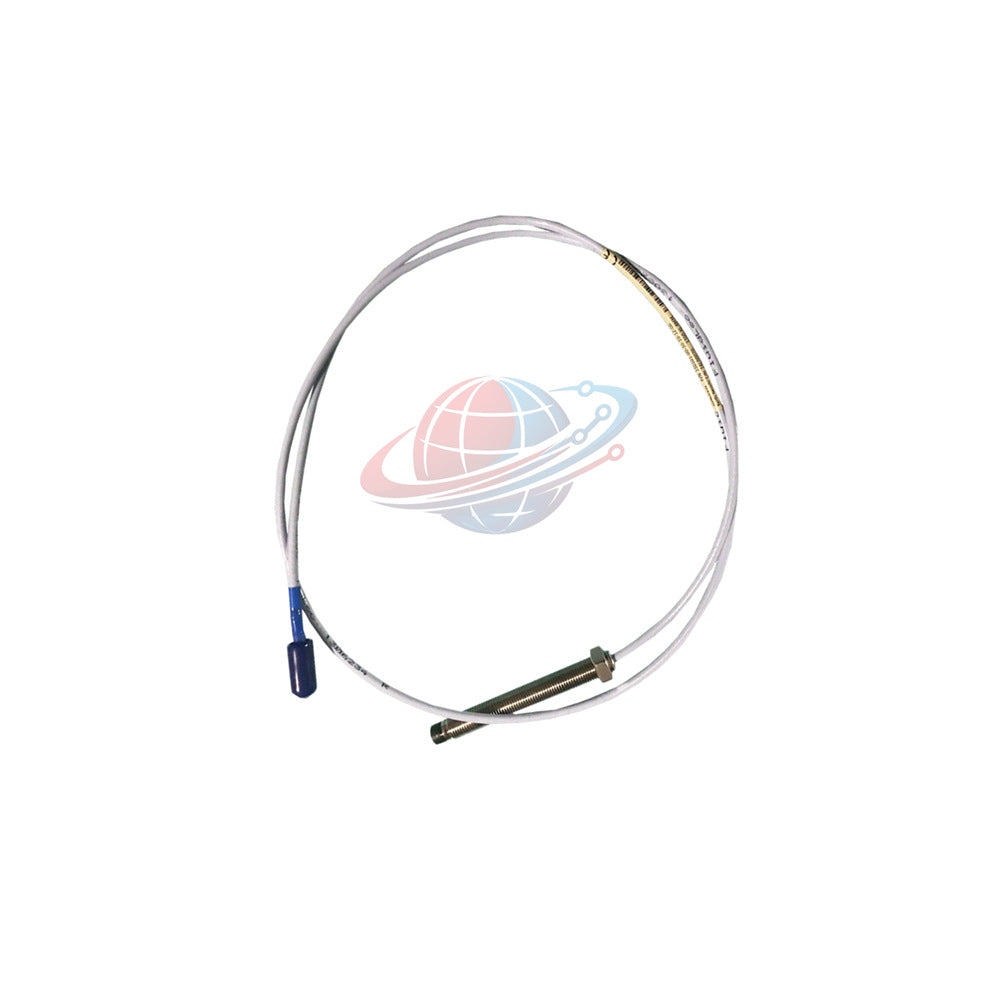

330702-00-26-50-02-00 مستشعر التقارب بنتلي نيفادا 11 ملم XL

نظرة عامة هندسية: استشعار الإزاحة المتينة

إن 330702-00-26-50-02-00 هو مسبار تقاربي من طراز 3300 XL 11 مم للخدمة الشاقة، مصمم لمراقبة الاهتزازات وموضع العمود بموثوقية عالية في البيئات الصناعية الصعبة. يتميز بغلاف ملولب 1/2-20 UNF ودرع مرن مدمج من الفولاذ المقاوم للصدأ، ويوفر هذا المسبار حماية ميكانيكية فائقة ضد التآكل والأضرار العرضية. تم معايرة طول النظام الكلي البالغ 5 أمتار بدقة للاستخدام مع مستشعرات Proximitor® القياسية من Bently Nevada بطول 5 أمتار، مما يضمن مطابقة ممانعة إشارة على مستوى النظام.

توزيع التكوين

يوضح الجدول التالي البنية التقنية للمسبار 330702-00-26-50-02-00:

• النموذج: 330702 (3300 XL 11 مم، مصفح)
• الطول غير الملولب (00): 0.0 بوصة
• طول الغلاف الكلي (26): 2.6 بوصة
• الطول الكلي (50): 5.0 أمتار (16.4 قدم)
• نوع الموصل (02): محوري مصغر ClickLoc™
• موافقة الوكالة (00): غير مطلوب

رؤى Global PLC Spare HUB

عندما تتضمن بيئة التثبيت اهتزازات عالية أو احتمال تأثير مادي، فإن المسبار المصفح 330702-00-26-50-02-00 هو الخيار الأفضل على النماذج غير المصفحة. يزيد الدرع الإضافي بشكل كبير من عمر الخدمة عن طريق منع إجهاد العزل الناجم عن اهتزاز الماكينة عالي التردد. نؤكد أن هذا الإصدار بطول 5 أمتار مضبوط خصيصًا لـ Proximitor بطول 5 أمتار؛ سيؤدي استبدال أطوال الكابلات غير المتطابقة إلى إضعاف الإشارة وإلغاء صلاحية بيانات المعايرة الخاصة بك.

التطبيقات الصناعية والتشخيص واللوجستيات

• المعدات المناسبة: الآلات الترددية، علب التروس عالية السرعة، ومراوح النفخ الصناعية حيث لا يمكن تجنب تعرض الكابل.
• القدرة التشخيصية: تتيح تحليل فجوة العمود في الوقت الفعلي. يضمن الغلاف المصنوع من الفولاذ المقاوم للصدأ (SST) وطرف PPS المقاومة للتدهور الكيميائي، مما يسمح بقراءات تشخيصية دقيقة في البيئات القاسية الغنية بالمواد الزيتية.
• الضمان: ضمان المصنع القياسي لمدة 12 شهرًا على جميع المسابر الجديدة.
• الشحن: شحن عالمي سريع عبر FedEx أو UPS أو DHL؛ فترة إرسال من 24 إلى 48 ساعة.

مقارنة النماذج والمشورة الفنية

مقارنة فنية لعملية اختيارك:

• 330702-00-26-50-02-00 (الاختيار الحالي): مُحسَّن للأنظمة القياسية بطول 5 أمتار مع خيوط 1/2-20 UNF.
• 330702-00-30-50-11-05: يتميز بغلاف أطول قليلاً بطول 30 مم لتركيبات معينة حساسة للعمق.

اقتراح فني: عند تركيب خيط 1/2-20 UNF، تأكد من إزالة الحواف من دعامة التثبيت. حتى الحافة المعدنية الصغيرة يمكن أن تسبب حلقة أرضية، تظهر على شكل ارتفاع في ضوضاء 50/60 هرتز في طيف الاهتزاز الخاص بك. شد دائمًا إلى القوة الموصى بها 15.2 نيوتن متر (133 بوصة/رطل).

أسئلة الخبراء المتكررة

لماذا يقتصر هذا المسبار على نظام بطول 5 أمتار؟
أنظمة التقارب تكون متطابقة الممانعة في المصنع. تبلغ سعة الكابل بطول 5 أمتار فريدة؛ استخدامها مع مشغل بطول 9 أمتار أو متر واحد سيغير جهد الانحياز ويؤدي إلى إخراج غير دقيق.

كيف تؤثر ميزة "المدرعة" على نصف قطر الانحناء للتثبيت؟
على الرغم من درع SST، يظل نصف قطر الانحناء الأدنى ضيقًا عند 25.4 مم (1.0 بوصة). ومع ذلك، لا تفرض الدرع؛ فهو مصمم للحماية، وليس للتوجيه بنصف قطر ضيق.

هل يمكنني استخدام هذا المسبار في المناطق الخطرة إذا كان اللاحقة "00"؟
لا. يشير خيار موافقة الوكالة "00" إلى أن المسبار غير معتمد للجو المتفجر. تأكد دائمًا من أن المسبار الخاص بك يطابق متطلبات شهادة السلامة لموقعك.

ما هو خطر تعريض هذا المسبار لدرجة حرارة -34 درجة مئوية؟
تحت هذه الدرجة الحرارة، يمكن أن تفقد حلقة O-ring المصنوعة من Viton® داخل الغلاف خصائصها المانعة للتسرب. إذا كنت تعمل في المناخات الباردة، فإننا نقترح استخدام التدفئة التتبعية أو حاوية.

كيف أتحقق مما إذا كان المسبار قد تعرض لضغط ميكانيكي؟
إذا أظهر درع SST علامات سحق أو التواء، فقد يكون هندسة الكابل ثلاثي المحاور الداخلي مشوهة. يتم اكتشاف ذلك غالبًا من خلال قراءة "الفجوة" المتقلبة حتى عندما يكون العمود في حالة سكون.
