330186-01 Bently Nevada 3300 XL ميكرومتر مجس التقارب

رؤية Global PLC Spare HUB

يمثل 330186-01 معيار تحقق ميكانيكي عالي الدقة مصمم خصيصًا للتحقق من حلقات محولات التيار الدوامي القريب. يستخدم فنيو الاهتزاز نظام التحقق البديل المتري 3300 XL لتأكيد التزام الأجهزة بأطر التشغيل الصارمة لمعيار API 670.

يستخدم النظام عمودًا ميكانيكيًا معايرًا لضبط هدف من سبائك الصلب AISI 4140 بالنسبة لطرف مستشعر القرب. يسمح هذا الإجراء للمهندس برسم منحنيات جهد خرج دقيقة عبر زيادات إمبريالية دقيقة. يحدد توليد نقاط البيانات هذه اتجاهات التتبع غير الخطية، ويحدد أخطاء تداخل المسبار، ويزيل انجراف المستشعر غير المعاير قبل تشغيل الماكينة.

تشمل تكوينات المعدات المناسبة ما يلي:

• سلسلة مجسات القرب من Bently Nevada 3300 XL بحجم 5 مم و 8 مم و 11 مم
• وحدات تكييف إشارة مستشعر Proximitor التي تتطلب التحقق من منحنى الحلقة
• أنظمة حماية الماكينات التي تتبع اهتزاز العمود المستمر والدفع المحوري
• مقاييس الفولتميتر الرقمية عالية الدقة المستخدمة لمهام تسجيل الحلقة

نظرة عامة على المنتج

Bently Nevada 330186-01 هو طقم ميكرومتر عمود دقيق 3300 XL فاخر مصنوع في الولايات المتحدة الأمريكية.

تقيس أداة المحاكاة المادية هذه مخرجات جهد المحول عبر فترات إزاحة محددة للتحقق من تحمل الانحراف الخطي المنظم.

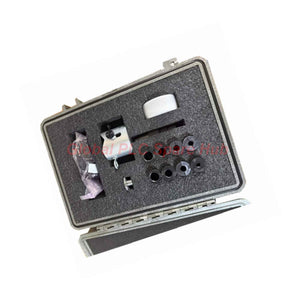

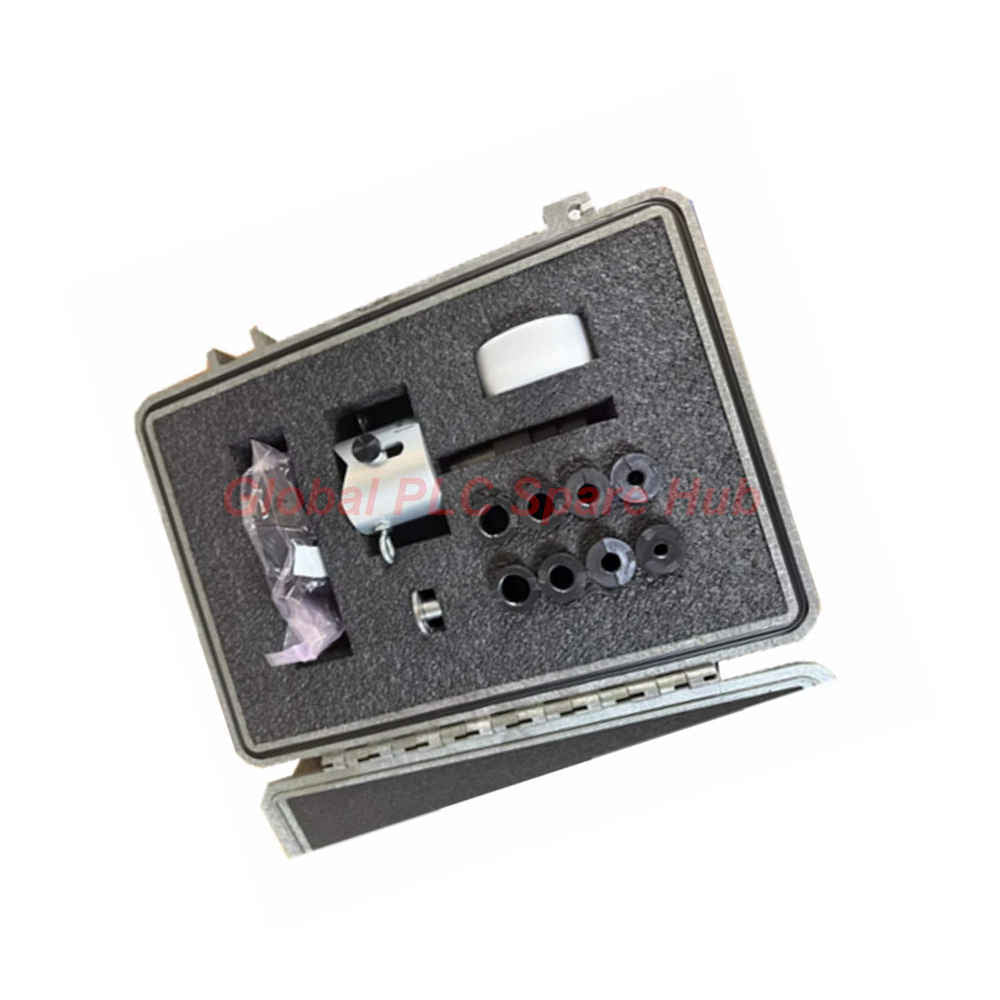

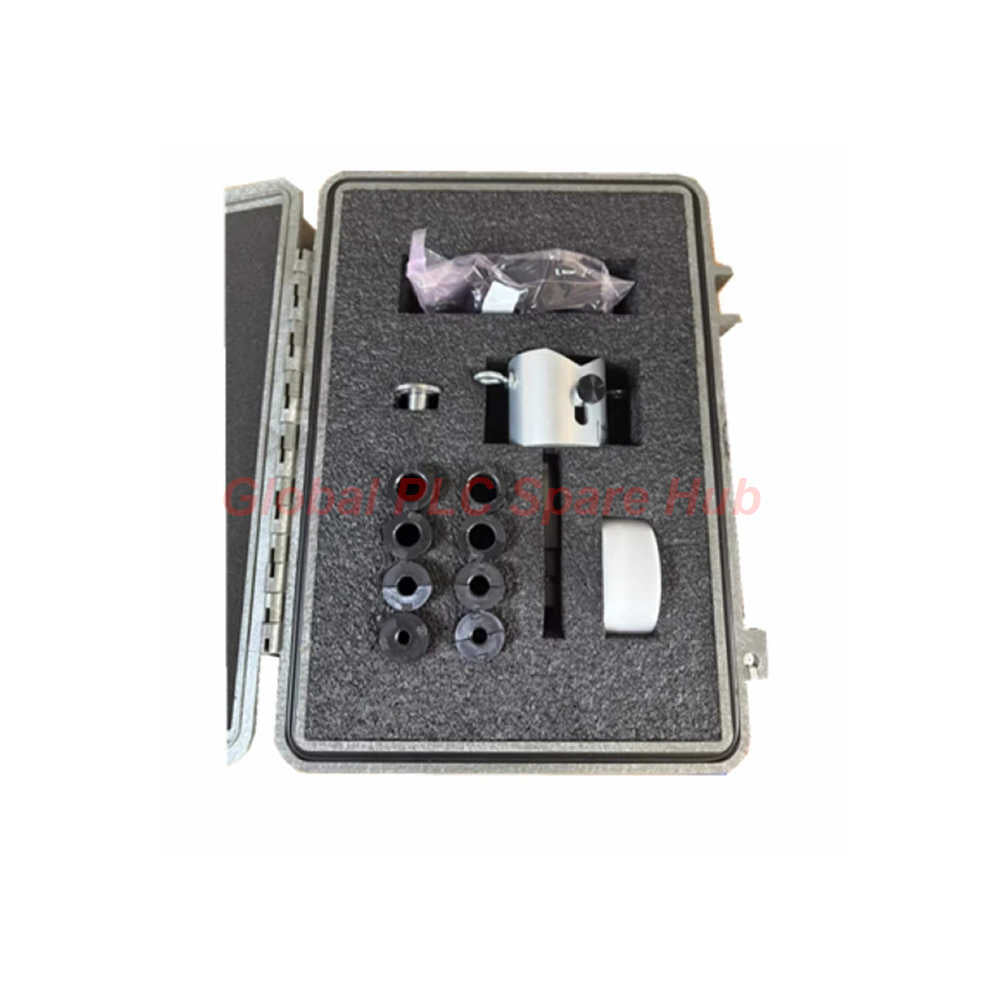

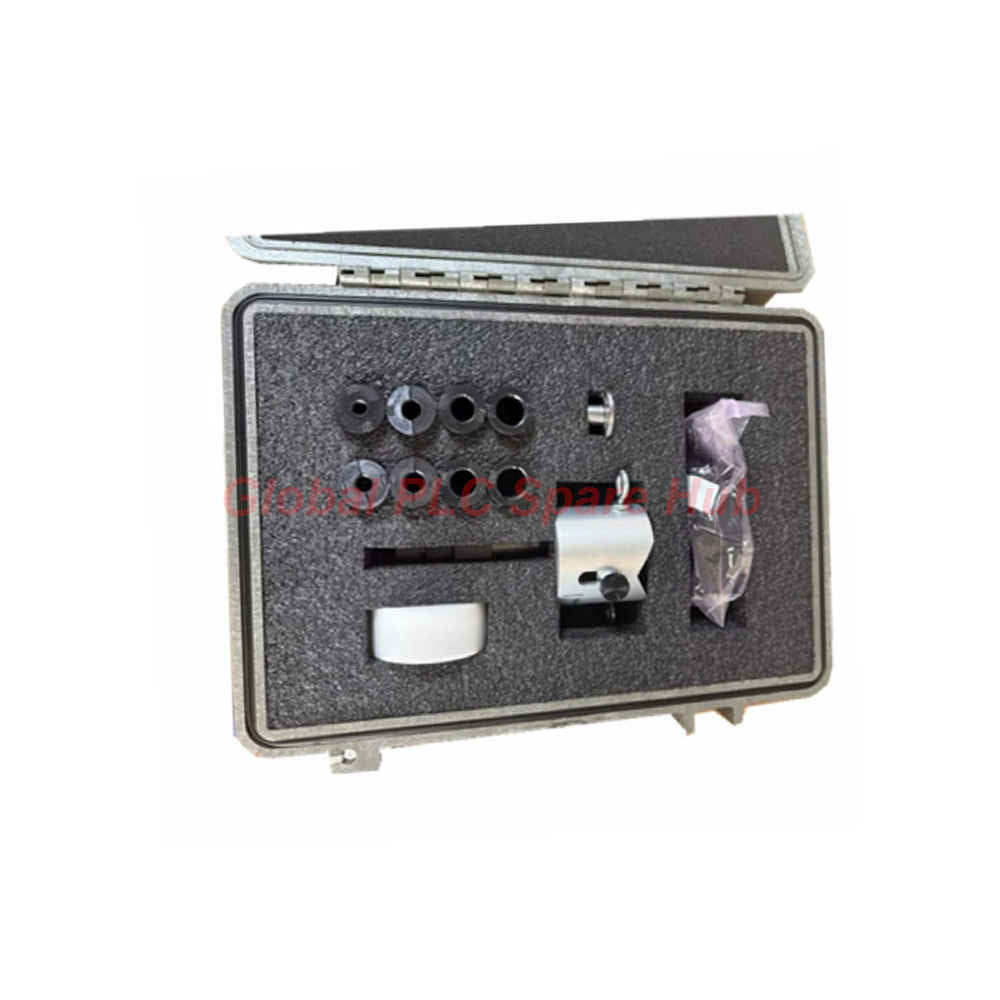

تشتمل المجموعة على مجموعة شاملة من محولات التثبيت الملولبة الموضوعة بشكل آمن داخل حقيبة حمل ABS مقاومة للصدمات.

تفصيل التكوين

• 330186 — معرف المنتج الأساسي: تجميع ميكرومتر العمود الدقيق 3300 XL
•     • -01 — معلمة وحدات المقياس: مقياس معايرة مدرج بوحدات القياس الإنجليزية الإمبراطورية (نطاق ميكانيكي من 0 إلى 1 بوصة)

المواصفات الفنية

• اسم الشركة المصنعة: Bently Nevada
• رقم القطعة: 330186-01
• سلسلة المنتج: سلسلة 3300 XL
• تصنيف الجهاز: طقم التحقق من ميكرومتر العمود الدقيق
• نظام مقياس القياس: نظام الوحدات الإنجليزية الإمبراطورية
• نطاق الحركة الكلي: معلمة قياس ميكرومتر مادية من 0 إلى 1 بوصة
• الدقة الميكانيكية: دقة تتبع 0.001 بوصة
• حد دقة الأداة: هامش تفاوت دقة زائد أو ناقص 0.0001 بوصة
• تركيب زر الهدف: سطح مطحون بدقة من سبائك الصلب AISI 4140
• قطر زر الهدف: مواصفات وجه هدف مسطح 30.5 مم
• غلاف الحماية: تركيبة بلاستيك ABS عالي التأثير
• مادة غطاء الميكرومتر: مزيج من الألياف الزجاجية الصناعية والبلاستيك الواقي
• المحولات الإمبراطورية المضمنة: تكوينات لولب مسبار 1/4 بوصة، 3/8 بوصة، 1/2 بوصة، و 5/8 بوصة
• المحولات المترية المضمنة: تكوينات لولب مسبار M8، M10، M14، و M16
• ارتفاع الغلاف: 152 مم
• عرض الغلاف: 246 مم
• طول الغلاف: 356 مم
• الوزن الكلي للنظام: 2.8 كيلوغرام إجمالي كتلة الشحن

قدرات التشخيص

• يعزل التجميع الميكانيكي تباينات عامل المقياس المتزايدة عبر شرائح محددة من النطاق الخطي.
• تساعد الخطوات التدريجية اليدوية في تحديد شذوذ الإشارة الناجم عن عيوب سطح الهدف الموضعية أو أخطاء تكوين المواد.
• يقارن الفنيون منحنيات إزاحة الجهد المرسومة حديثًا مباشرةً بالرسوم البيانية الأساسية الأصلية للمصنع لتحديد شيخوخة المكونات.
• تتبع حلقة التحقق متوسط أداء عامل المقياس لتأكيد الاقتران الصحيح بين المسبار ومستشعر Proximitor.

سيناريوهات التطبيق الصناعي

• الامتثال الميداني لمعيار API 670: ينفذ اختبارات القبول المطلوبة على مسارات القرب قبل الانتهاء من مراجعات سلامة المصنع.
• إصلاح التوربينات البخارية: يتحقق من النطاق الخطي الكهربائي لمستشعرات موضع الدفع المعاد تركيبها لمنع أحداث الاحتكاك المحوري.
• صيانة مضخات تغذية الغلايات: يعيد معايرة مسارات الاهتزاز الشعاعي على حلقات السوائل عالية الضغط للتحقق من دقة تتبع النظام.
• مطابقة المستشعرات على الطاولة: يختبر مجسات القرب البديلة مقابل مستشعرات Proximitor الموجودة لإنشاء أزواج مطابقة معايرة.

دليل الاختيار والشراء

• تأكد من أن معايير وثائق المصنع الخاصة بك تحدد الفهرسة الإنجليزية الإمبراطورية (0-1 بوصة) بدلاً من المعلمات المترية.
• قم بتقييم أقطار مستشعراتك الميدانية الحالية للتأكد من توافقها مع أحجام الخيوط الثمانية المضمنة.
• استشر المتخصصين في المصنع إذا كانت آلاتك تستخدم معادن أعمدة متخصصة تختلف عن تكوينات سبائك 4140 القياسية.
• تأكد من أن الفنيين الميدانيين يحملون مقاييس متعددة عالية الدقة قادرة على قياس التغيرات الصغيرة في الميلي فولت أثناء التحقق من الخطوة.

الشحن، اللوجستيات، وشروط الضمان

• معايير التعبئة والتغليف: يتم شحنها كمجموعة معايرة كاملة داخل علب النقل الواقية الأصلية المختومة من المصنع.
• ضمان الضمان: محمي بالكامل بضمان مصنع تجاري شامل لمدة 12 شهرًا يغطي جميع آليات الأداة.
• شبكات اللوجستيات العالمية: يتم إدارة الإرسال الدولي السريع حصريًا من خلال قنوات FedEx و UPS و DHL الموثوقة.
• سرعة الإرسال: تتم معالجة وتعيين أرقام تتبع المواد في غضون 24 إلى 48 ساعة من تأكيد الطلب.

الأسئلة الشائعة

ما هو التمييز الميكانيكي بين الطقمين ذي اللاحقة -01 واللاحقة -02؟

يوفر الخيار -01 رأس ميكرومتر معايرًا بوحدات القياس الإنجليزية الإمبراطورية (0-1 بوصة)، بينما يستخدم الاختلاف -02 مقياس تدرج متري.

هل يمكنني إجراء معايرات دقيقة لمجسات القرب إذا لم يكن عمود آلتي الفعلي مصنوعًا من فولاذ 4140؟

يحاكي زر الهدف القياسي فولاذ 4140. إذا كانت آلتك تستخدم سبائك بديلة، فسينتقل المنحنى الكهربائي، مما يتطلب كتلة مادة هدف متخصصة.

كيف يمكنني حل مشكلة التصلب أو الحركة الصعبة عند تدوير عمود ضبط الميكرومتر؟

تجنب تطبيق القوة الميكانيكية. نظف خيوط التمرير المكشوفة بمذيب آمن إلكترونيًا وافحص المسارات الداخلية بحثًا عن الحطام أو تحولات المحاذاة.

هل محولات الخيوط لأحجام المجسات المختلفة متاحة بشكل منفصل إذا فقدت في الميدان؟

نعم، يمكن طلب محولات تثبيت المجسات البديلة الفردية للحفاظ على اكتمال مجموعة التحقق الخاصة بك.

هل يتطلب تجميع الميكرومتر الميكانيكي هذا جدول معايرة مختبر روتيني؟

نعم، للحفاظ على الامتثال الصارم لمعيار API 670، يجب أن يخضع رأس الميكرومتر الفيزيائي للتحقق الأبعادي المعتمد كل 12 شهرًا.
