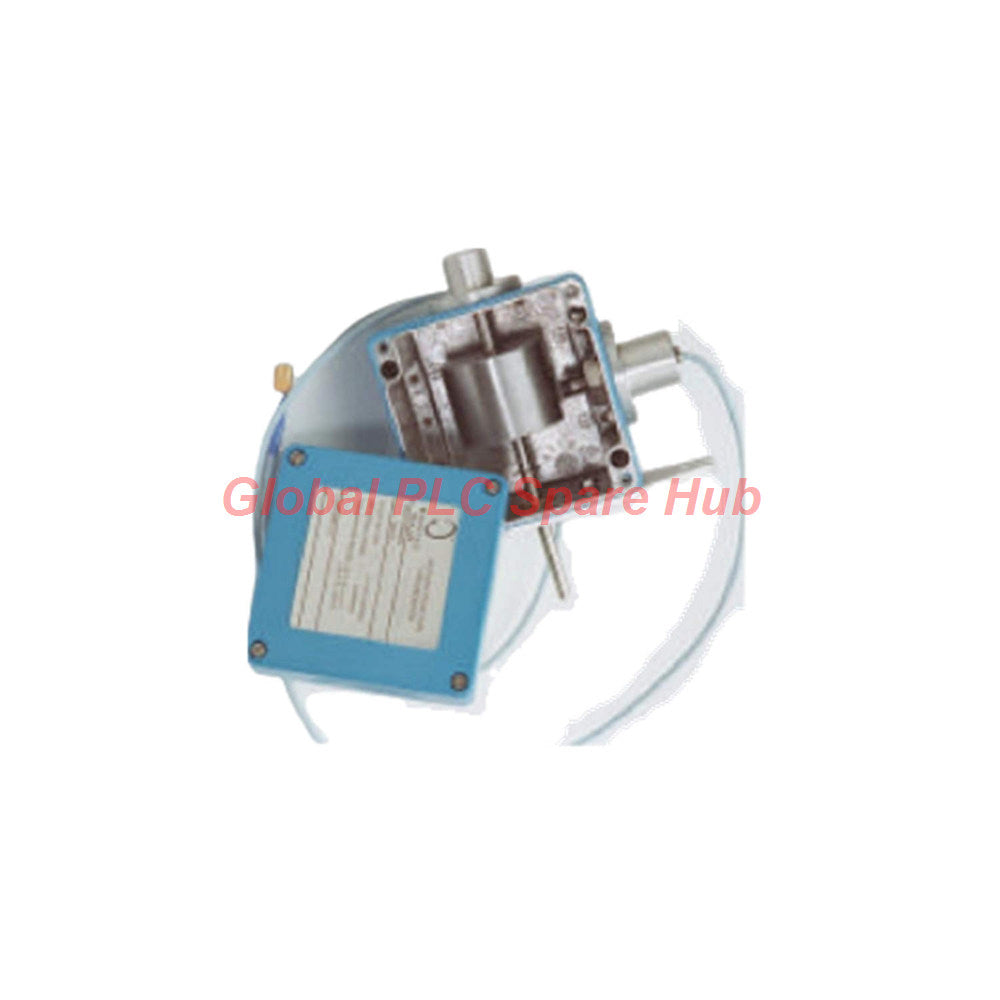

330165-50-00-01-00 محوّل الموضع الدوار من بنتلي نيفادا 3300 XL

نظرة عامة على المنتج التنفيذي

يُعد 330165-50-00-01-00 محولًا دقيقًا للموضع الدوراني بدون تلامس من نوع التيار الدوّامي، وهو جزء من سلسلة Bently Nevada 3300 XL. صُمم هذا المستشعر خصيصًا لمراقبة مواضع صمامات التوربينات البخارية الحرجة، ويحوّل الدوران الزاوي إلى إشارات جهد فجوة متناسبة لتزويد مشغلي المحطات بتغذية راجعة في الوقت الفعلي حول تحديد مواضع صمامات الحاكم والخانق.

تم تكوين 330165-50-00-01-00 بنظام متكامل بطول 5 أمتار، وهيكل مستشعر Proximitor مُثبَّت على لوحة، ونطاق دوران أقصى يبلغ 100 درجة. يحتوي هذا الجهاز على أسطوانة داخلية دقيقة التصنيع من فولاذ 4140 ومسبار 3300 XL بدون تلامس داخل حاوية متينة من الألومنيوم المصبوب. يعمل بجهد كهربائي يتراوح من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر، ويتصل مباشرةً مع شاشات الموضع 3500/45 لتوفير حماية مستمرة للآلات.

رؤى Global PLC Spare HUB ومراجعة الهندسة الميدانية

في محطات الطاقة الحرارية ومنشآت التوليد ذات الدورة المركبة، تُعد التغذية الراجعة الدقيقة للصمامات من 330165-50-00-01-00 أمرًا حيويًا لتوزيع الحمل والكفاءة الحرارية. غالبًا ما يحدد أخصائيونا في الآلات الدوارة هذه الوحدة أثناء تحديث أنظمة التحكم في التوربينات لاستبدال مقاومات الجهد الميكانيكية المعرضة للتآكل بتقنية التيار الدوّامي غير المتصلة.

خلال عملية إصلاح طارئة لتوربين بخاري بقدرة 250 ميجاوات، تسببت التغذية الراجعة غير المنتظمة لموضع الصمام في تذبذب صمام الحاكم الرئيسي. كشف الفحص الميداني عن وجود خلل ميكانيكي في مستشعر تلامس قديم. أدى استبدال الوحدة بجهاز 330165-50-00-01-00 RPT مُعاير إلى استقرار الحلقة واستعادة التحكم التلقائي السلس في الحمل عبر نطاق الدوران الكامل البالغ 100 درجة.

تفصيل تكوين النظام

• 330165 — تعيين النموذج: محول الموضع الدوراني (RPT) 3300 XL
•   └── 50 — طول النظام: نظام بطول 5 أمتار مع مسبار مدمج بطول 5 أمتار (لا يوجد كابل تمديد)
•       └── 00 — خيار التركيب: هيكل مستشعر Proximitor مثبت على لوحة
•           └── 01 — نطاق الدوران: أقصى دوران زاوي 100 درجة
•               └── 00 — خيار الموافقات: قياسي غير معتمد / موقع غير خطير

المعايير التقنية ومواصفات المواد

• العلامة التجارية / الشركة المصنعة: Bently Nevada / Baker Hughes
• رقم الكتالوج: 330165-50-00-01-00
• خط المنتج: نظام حماية الآلات 3300 XL
• متطلبات جهد الإمداد: -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر عند 12 مللي أمبير كحد أقصى
• حساسية الإمداد: أقل من 2 مللي فولت تغيير في الخرج لكل تغيير في الإدخال بالجهد
• مقاومة الخرج: 50 أوم اسمية
• مقاومة تيار المسبار المستمر (Rprobe): 8.73 ± 0.70 أوم (من المركز إلى الموصل الخارجي)
• نطاق التشغيل الدوراني: 0 إلى 100 درجة
• تصنيف درجة حرارة المستشعر: -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت)
• مادة طرف المستشعر: كبريتيد البوليفينيلين (PPS)
• جسم المسبار / مادة العمود: فولاذ مقاوم للصدأ AISI 304 / فولاذ مقاوم للصدأ 303
• الغطاء والإسكان: ألومنيوم مصبوب مع تجهيزات قناة من الألومنيوم 2024
• مادة المنحدر الداخلي: أسطوانة من سبائك الفولاذ 4140
• المحامل: برونز مُلَبّد MIL-B-5687A (مُشرب بالفراغ MIL-L-6085)
• بنية الكابل: كابل ثلاثي المحاور معزول FEP 75 أوم مع موصلات نحاسية مطلية بالذهب
• أقصى حمولة شد للكابل: 330 نيوتن (75 رطل قوة) من الغلاف إلى الكابل / 270 نيوتن (60 رطل قوة) لموصلات السلك

سيناريوهات التطبيق وتشخيص الآلات

• تغذية راجعة مستمرة للموضع الزاوي لصمامات دخول توربينات البخار الرئيسية، وصمامات إيقاف إعادة التسخين، وصمامات التحكم في التجاوز.
• قياس الشوط للمشغلات الهيدروليكية الثقيلة، ومخمدات العمليات، وأعمدة وصلات الحاكم الصناعية.
• التكامل مع وحدات مراقبة الموضع Bently Nevada 3500/45 لبيانات قياس الموضع عن بعد في الوقت الفعلي ومنطق التعطيل.
• التشخيص الذي يستفيد من الكشف عن دائرة "المحول سليم" المدمجة للتحقق المستمر من سلامة جهد الفجوة المستمر واستمرارية الكابل.

شروط التركيب والصيانة والخدمات اللوجستية

قم بتركيب غلاف RPT الرئيسي بإحكام على إطار التوربين وقم بمحاذاة عمود الفولاذ المقاوم للصدأ 303 مع عمود التحكم في صمام البخار باستخدام وصلة مرنة لمنع التحميل الشعاعي للمحامل. تأكد من أن توجيه الكابل يحترم نصف قطر الانحناء الأدنى البالغ 25.4 مم (1.0 بوصة) لحماية التدريع الثلاثي المحاور الداخلي من التدهور.

عند توصيل Proximitor المُثبَّت على اللوحة، تأكد من توفير طاقة نظيفة تبلغ -24 فولت تيار مستمر وتحقق من تأريض الدرع عند طرف الشاشة فقط لمنع ضوضاء الحلقة الأرضية من إفساد حساسية الخرج.

محتويات العبوة: 1 × وحدة تجميع Bently Nevada 330165-50-00-01-00 RPT، بما في ذلك وحدة مستشعر Proximitor المُثبَّتة على اللوحة وورقة ملخص التركيب.

التسليم السريع العالمي: يتم الشحن عالميًا في غضون 24 إلى 48 ساعة باستخدام شركات شحن سريعة ذات أولوية بما في ذلك FedEx و UPS و DHL.

ضمان: مدعوم بضمان استبدال كامل لمدة 12 شهرًا يغطي العيوب الميكانيكية والكهربائية وعيوب معايرة المستشعر في ظل ظروف تشغيل المصنع القياسية.

الأسئلة الشائعة والنصائح الفنية

س1: ما الذي يحدد ما إذا كانت المحطة يجب أن تختار متغير نطاق الدوران 100 درجة (01) مقابل 200 أو 300 درجة؟

ج1: يعتمد الاختيار كليًا على الدوران الفعلي لعمود آلية صمام البخار. يضمن اختيار خيار 100 درجة لأنظمة الوصلات التي يقل إجمالي حركتها عن 100 درجة أقصى دقة للجهد لكل درجة ودقة تُغذَّى إلى نظام المراقبة.

س2: كيف يتحقق الفنيون من المحاذاة الميكانيكية الصحيحة أثناء التثبيت في الموقع؟

ج2: اضبط الصمام على وضع الإغلاق الكامل الأساسي، وتحقق من الصفر الميكانيكي على الأسطوانة الداخلية، وقم بقياس جهد التيار المستمر الناتج من Proximitor. اضبط الوصلة المرنة حتى يتطابق جهد الفجوة مع مواصفات الصفر الأساسي المدرجة في بطاقة معايرة النظام.

س3: ما الذي يسبب خطأ حالة "غير سليم" في قناة المراقبة 3500/45 المرتبطة؟

ج3: يشير إنذار قناة "غير سليم" عادةً إلى سلك كابل ثلاثي المحاور مكسور، أو دائرة مفتوحة في ملف المسبار (مقاومة المسبار خارج نطاق 8.03-9.43 أوم)، أو انخفاض جهد الإمداد عن الحد المطلوب -17.5 فولت تيار مستمر.

س4: لماذا تعتبر الوصلة المرنة إلزامية عند توصيل عمود المستشعر بعمود صمام التوربين؟

ج4: يسبب التمدد الحراري والاهتزاز الميكانيكي من إطار التوربين تفاوتًا محوريًا وشعاعيًا طفيفًا. تمتص الوصلة المرنة هذه الحركات، مما يمنع الفشل المبكر للمحامل البرونزية الملبدة المشبعة بالفراغ الداخلية.

س5: هل يمكن تقصير أو إطالة كابل المسبار المدمج بطول 5 أمتار في هذا التجميع في الموقع؟

ج5: لا، تتم معايرة أنظمة محولات التيار الدوّامي في المصنع لتناسب الطول الكهربائي الدقيق لنظام الكابلات الخاص بها (5.0 أمتار). يؤدي قطع أو توصيل الكابل الثلاثي المحاور إلى تغيير محاثة وسعة النظام، مما يؤدي إلى تدمير دقة القياس.
