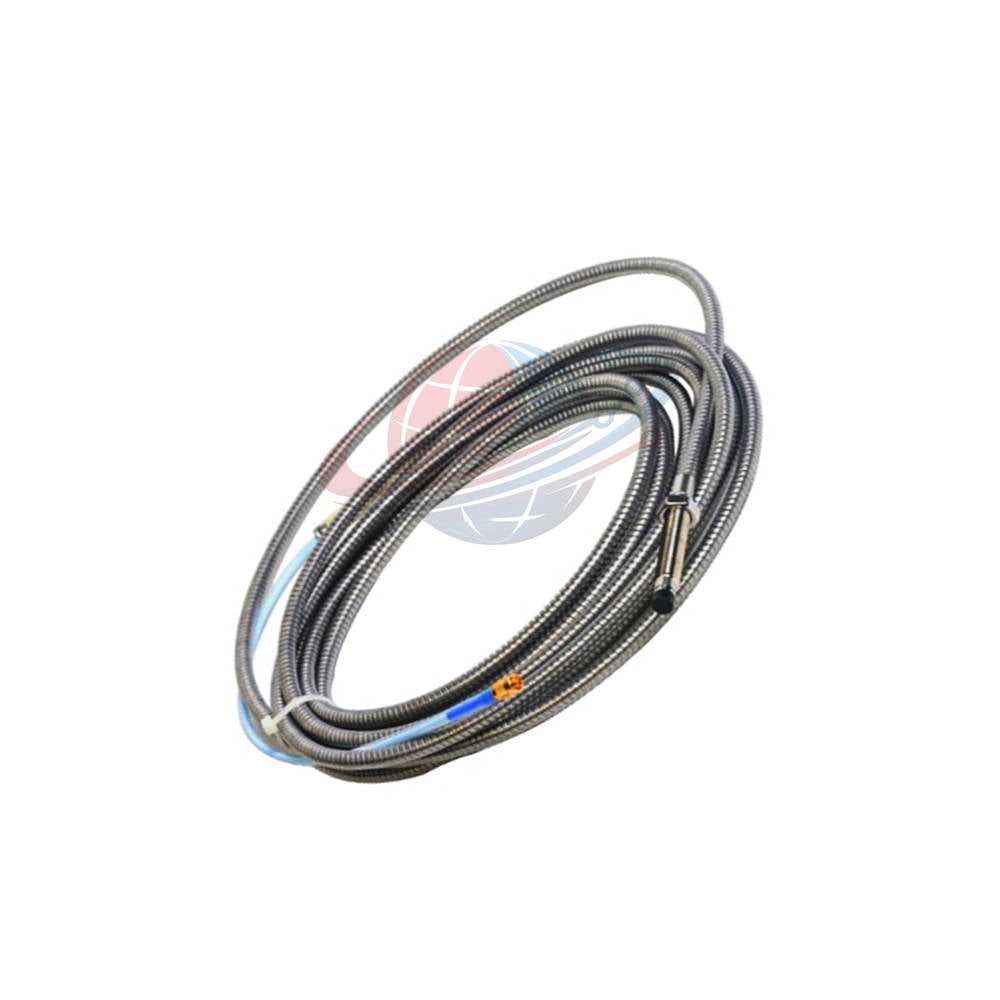

330130-060-03-00 Bently Nevada 3300 XL كابل تمديد 6 متر مدرع
Manufacturer: Bently Nevada
Product No.: 330130-060-03-00
Condition： متوفر بالمخزون
Product Type: وصلة كهربائية
Product Origin: USA
Payment: T/T, Western Union
Weight: 618g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
الكابل 330130-060-03-00 هو كابل تمديد مدرع بطول 6.0 أمتار عالي الموثوقية ينتمي إلى سلسلة Bently Nevada 3300 XL Series. صُمم هذا الكابل خصيصًا لبيئات الآلات التوربينية الصناعية المتطلبة، وينقل إشارات تيار الدوامة عالية التردد بين مسبار التقارب 3300 XL ومستشعر Proximitor. وهو يشتمل على درع مرن من الفولاذ المقاوم للصدأ لتوفير حماية ميكانيكية شديدة، وواقيات موصلات مثبتة من المصنع لحماية وصلات الإشارة من الرطوبة المحيطة والملوثات الصناعية. تحافظ موصلات ClickLoc المطلية بالذهب والمقاومة للتآكل على سلامة كهربائية مطلقة وتمنع الاتصالات الرخوة تحت اهتزاز الآلات العالي.
تفصيل تكوين النموذج
- 330130 — الموديل الأساسي لكابل التمديد 3300 XL
- -060 — خيار طول الكابل: 6.0 أمتار (19.7 قدمًا)
- -03 — خيار الموصل والحماية: كابل مدرع مع واقي موصل
- -00 — خيار موافقة الوكالة: غير مطلوب / تجاري قياسي
المواصفات الفنية
| العلامة التجارية | Bently Nevada |
| رقم جزء الموديل | 330130-060-03-00 |
| سلسلة المنتج | 3300 XL Series |
| نوع المكون | كابل تمديد مسبار التقارب المدرع |
| طول الكابل | 6.0 أمتار (19.7 قدمًا) |
| التدريع والحماية | درع مرن من الفولاذ المقاوم للصدأ AISI 302/304 مع واقي موصل مثبت من المصنع |
| السعة | 69.9 بيكوفاراد/متر (21.3 بيكوفاراد/قدم) نموذجي |
| مقاومة التيار المستمر للقلب (RCORE) | 1.32 ± 0.21 أوم (من الموصل المركزي إلى الموصل المركزي) |
| مقاومة التيار المستمر للغلاف (RJACKET) | 0.39 ± 0.08 أوم (من الموصل الخارجي إلى الموصل الخارجي) |
| نوع الموصل | موصلات قفل ClickLoc مطلية بالذهب من النحاس/النحاس البريليوم |
| قوة السحب الميكانيكية | 270 نيوتن (60 رطل قوة) توصيل الرصاص بكابل التمديد |
| نطاق النظام الخطي | نطاق خطي 2.0 مم (80 ميل) عند اقترانه بمسبار/مستشعر 3300 XL مطابق |
| نافذة الطاقة التشغيلية | من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر عند سحب تيار أقصى 12 مللي أمبير |
| مقاومة الرطوبة | أقل من 3% تغيير في ASF تحت رطوبة 93% (اختبار IEC 68-2-3 لمدة تصل إلى 56 يومًا) |
| الوزن المادي | 0.618 كجم إجمالي الكتلة (103 جرام/متر تقييم مدرع) |
| بلد المنشأ | صنع في الولايات المتحدة الأمريكية |
تطبيقات الآلات المستهدفة
صُمم كابل التمديد المدرع الشديد التحمل هذا خصيصًا للتركيب على المعدات الدوارة الحيوية حيث تتعرض أسلاك الكابلات المادية للأسطح الساخنة، أو الانضغاط الميكانيكي، أو رش الزيت القوي. تشمل الآلات النموذجية:
- التوربينات البخارية والتوربينات الغازية عالية الحرارة
- الضواغط الطاردة المركزية متعددة المراحل والمنافخ المحورية
- مضخات تغذية الغلايات عالية السرعة ومضخات نقل الزيت الثقيل
- علب التروس الصناعية الكبيرة، الكسارات، ومجموعات القيادة
- التوربينات الكهرومائية والمولدات الكهربائية الثقيلة
قدرات التشخيص وحماية الآلات
يشكل الكابل 330130-060-03-00 حلقة معاوقة دقيقة عالية التردد مع نظام المحول. يتيح الحفاظ على السعة الصارمة (69.9 بيكوفاراد/متر) لشاشات حماية الآلات المتصلة تنفيذ تشخيصات ديناميكية متواصلة، بما في ذلك:
- تحليل الاهتزازات الشعاعية: نقل إزاحة العمود الدقيقة من القمة إلى القمة للتوازن الديناميكي وتقييم محمل المجلة.
- مراقبة وضع الدفع: تتبع دقيق لجهد التيار المستمر لفحوصات وضع العمود المحوري لمنع تلامس الدوار بالساكن.
- تتبع الطور والسرعة: نقل توقيت Keyphasor عالي السرعة لترشيح المتجهات وتتبع الترتيب.
ملاحظات حول توافق النظام
يقبل كابل التمديد هذا المدخلات من مجسات التقارب القياسية من سلسلة 3300 بقطر 5 مم، و3300 بقطر 8 مم، و3300 XL بقطر 8 مم. يجب أن يكون الطول الكهربائي الكلي للنظام إما 5.0 أمتار أو 9.0 أمتار عند مطابقته مع معايرة مستشعر Proximitor المقابلة (على سبيل المثال، مسبار بطول 1.0 متر + كابل بطول 8.0 أمتار، أو مسبار بطول 0.5 متر + كابل بطول 4.5 أمتار). تأكد دائمًا من ضبط النظام قبل التشغيل.
تفاصيل التغليف، الشحن السريع والضمان
- حالة المنتج: جديد وأصلي في عبوة المصنع
- حماية الضمان: ضمان المصنع الكامل لمدة 12 شهرًا ضد عيوب التصنيع
- معالجة الطلبات: الشحن في غضون 24 إلى 48 ساعة عند تأكيد الطلب
- التوصيل السريع العالمي: الشحن دوليًا عبر FedEx، UPS، أو DHL
رؤية Global PLC Spare HUB
يعتبر الكابل 330130-060-03-00 خيارًا مثاليًا للتطبيقات التي تمر فيها الكابلات الميدانية عبر مناطق زيتية أو معادية ماديًا داخل أغلفة التوربينات. يمكن أن تعاني كابلات التمديد القياسية غير المدرعة من تآكل العزل أو الانضغاط العرضي أثناء فترات الصيانة. يحل خيار التدريع الفولاذي المقاوم للصدأ من المصنع (-03) هذه المشكلة بفعالية. علاوة على ذلك، بينما يعمل الشريط السيليكوني المرفق في الإعدادات العامة، فإننا ننصح بشدة باستخدام واقيات الموصلات المقولبة المثبتة مسبقًا كلما تعرضت الوصلة لزيت التوربينات الصناعي أو البترولي، مما يضمن استقرار الإشارة على المدى الطويل دون تدهور كيميائي.
الأسئلة المتداولة
س: ما هي الميزة التشغيلية الأساسية لآلية موصل ClickLoc في هذا الكابل؟
ج: تتميز موصلات ClickLoc بقفل إيجابي لمسي يمنع التراخي الدوراني الناتج عن اهتزاز الآلة الشديد. هذا يزيل التغيرات المتقطعة في المعاوقة وارتفاعات الاهتزاز الكاذبة في أنظمة مراقبة غرفة التحكم.
س: كيف يمكنني التحقق مما إذا كان كابل التمديد بطول 6.0 أمتار قد تعرض لتلف في الموصل الأساسي أثناء التوقف؟
ج: افصل الطرفين وقم بقياس مقاومة التيار المستمر من المركز إلى المركز باستخدام مقياس متعدد رقمي. سيظهر قلب الكابل 330130-060-03-00 السليم بين 1.11 أوم و 1.53 أوم (النطاق المستهدف 1.32 ± 0.21 أوم).
س: هل يمكنني تقصير أو توصيل كابل التمديد هذا في الموقع إذا كان طوله 6 أمتار طويلًا جدًا؟
ج: لا. تعتمد أنظمة مسبار التقارب على سعة كهربائية معايرة بدقة من المصنع. يؤدي قطع الكابل أو توصيله في الموقع إلى تغيير دائم في معاوقة النظام، مما يؤدي إلى تدمير خطية القياس وإبطال دقة المعايرة.
س: هل يجب أن ألف وصلة الموصل بالشريط السيليكوني المرفق إذا كان الكابل يحتوي على واقيات موصلات الخيار -03؟
ج: يتضمن الخيار -03 غلافًا واقيًا صلبًا حول الموصل، مما يجعل الشريط السيليكوني الإضافي غير ضروري. علاوة على ذلك، إذا كان زيت التوربينات موجودًا، يُفضل استخدام واقيات الموصلات المقولبة لأن زيوت التوربينات يمكن أن تؤدي إلى تدهور شريط السيليكون على مدى فترات تشغيل طويلة.
س: دليل اختيار الطلب: كيف أختار بين الخيار -03 والخيارات القياسية غير المدرعة؟
ج: اختر الخيار -03 (مدرع مع واقي موصل) كلما كانت الكابلات تمر خارج الأنابيب الصلبة الواقية أو عبر مناطق صيانة ذات حركة مرور عالية على أسطح التوربينات. اختر الخيارات غير المدرعة فقط عندما تكون الكابلات بالكامل داخل ممرات الأسلاك أو صناديق الأنابيب المحكمة والخالية من الزيت.
