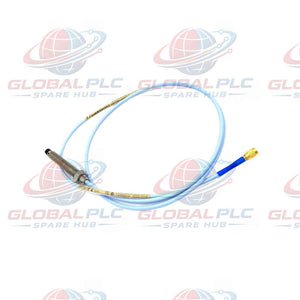

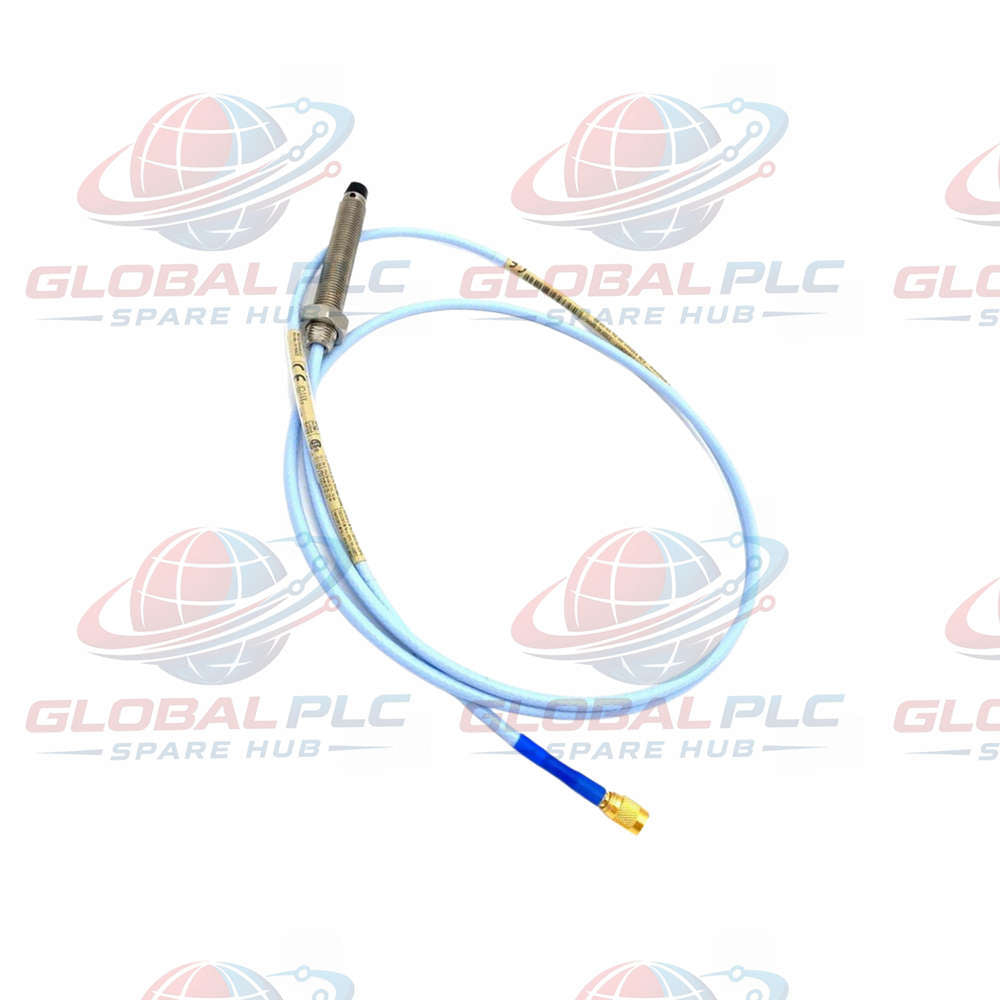

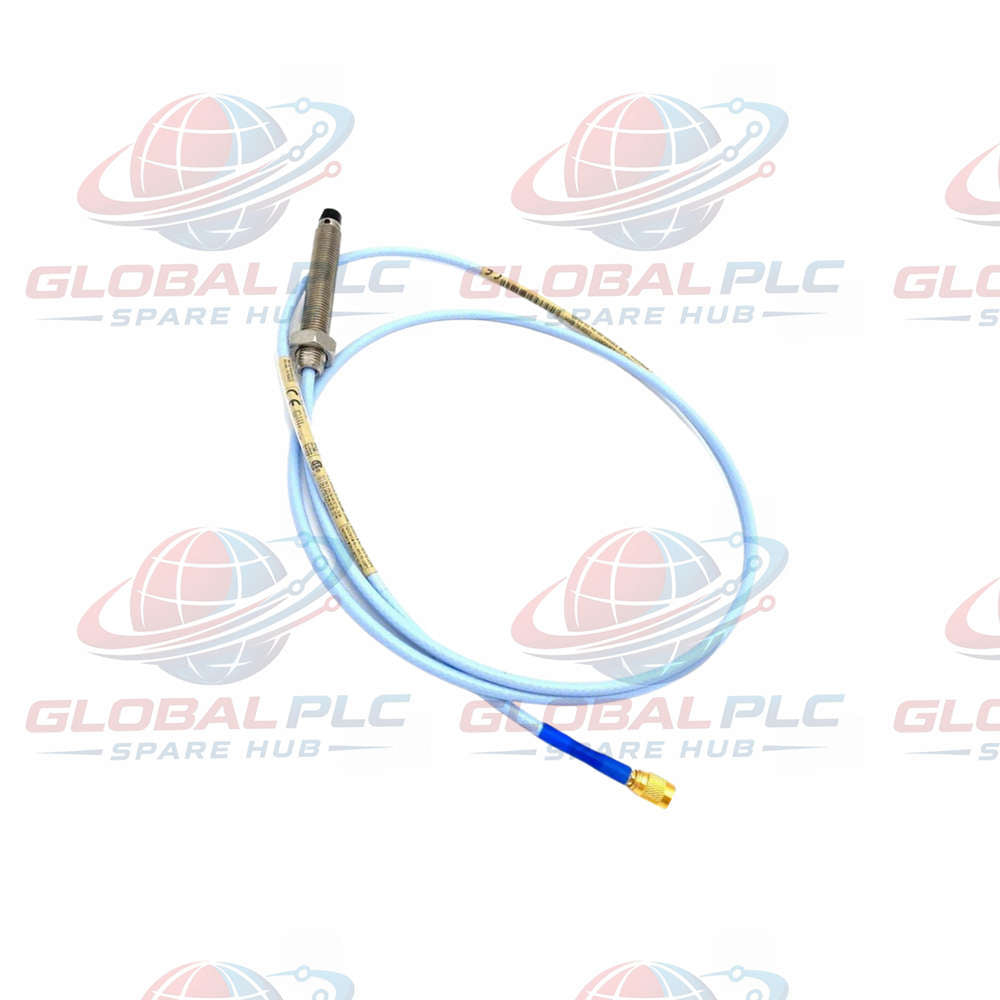

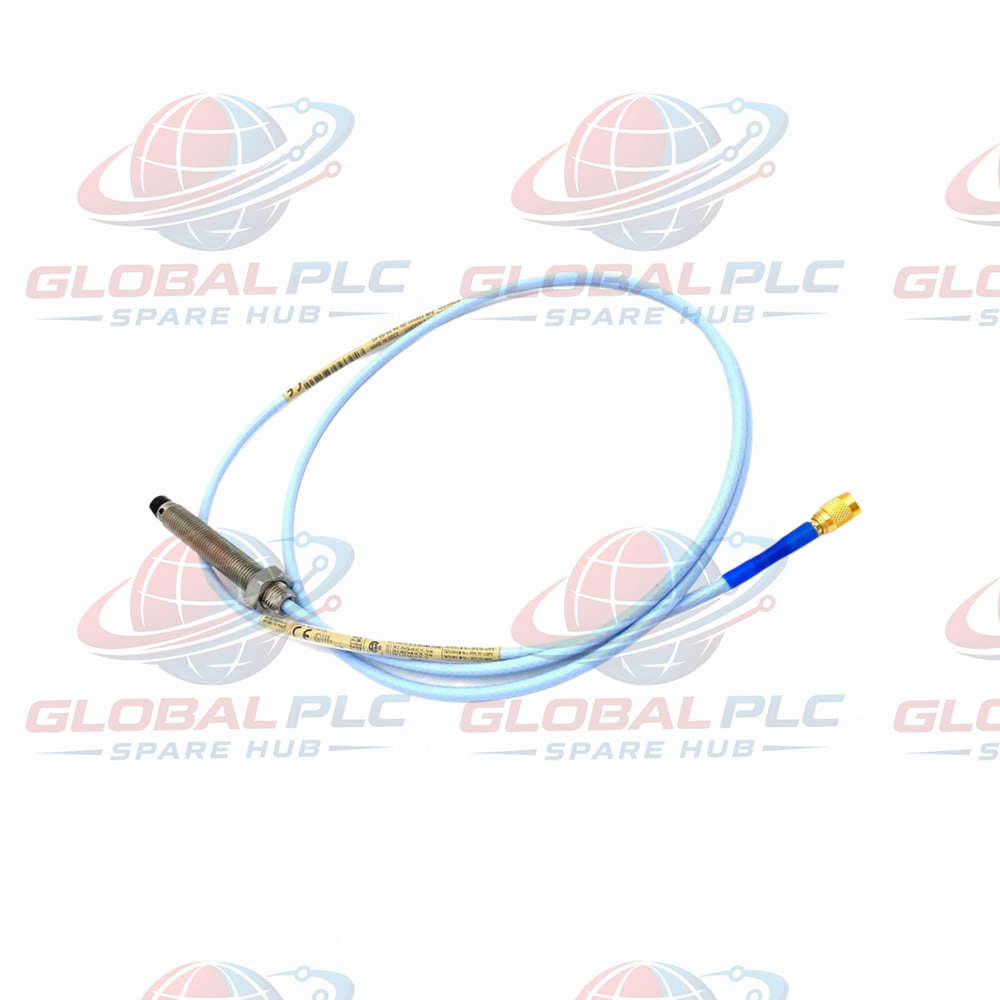

330101-00-55-05-02-05 مستشعر مسبار بنتلي نيفادا 3300 XL 8 مم متوفر في المخزون

نظرة عامة على المنتج

يُعد 330101-00-55-05-02-05 مسبار تقارب صناعي يعمل بالتيار الدوّامي من سلسلة 3300 XL 8 مم، صُمم بواسطة بنتلي نيفادا. صُمم هذا المستشعر لقياس موضع العمود دون تلامس، والاهتزازات الشعاعية، والإزاحة المحورية، ويقدم دقة مستمرة بالميكروبوصة على الآلات الدوارة عالية السرعة.

تم تصنيع 330101-00-55-05-02-05 بهيكل ملولب من الفولاذ المقاوم للصدأ AISI 303/304 (3/8-24 UNF) وغطاء طرفي مصبوب من بوليفينيلين سلفايد (PPS)، ويتميز بتقنيات الربط الحاصلة على براءة اختراع TipLoc وCableLoc لتحمل الإساءة الجسدية الشديدة والقص الميكانيكي وبيئات التشغيل ذات الاهتزازات العالية.

تفاصيل التكوين

مخطط ترميز رقم الجزء لتجميع مستشعر التقارب 330101-00-55-05-02-05:

• 330101 — مسبار التقارب 3300 XL 8 مم (خيط 3/8-24 UNF، غير مدرع)
  • -00- خيار الطول غير الملولب: 0.0 بوصة (جسم المسبار ملولب بالكامل)
  • -55- خيار الطول الإجمالي للغلاف: 5.5 بوصة إجمالي طول الغلاف الملولب
  • -05- خيار الطول الكلي: 0.5 متر (1.6 قدم) وصول كابل مدمج
  • -02- خيار الموصل والكابل: موصل ClickLoc محوري مصغر، كابل قياسي
  • -05- خيار موافقة الوكالة: موافقات منطقة خطرة متعددة معتمدة من CSA وATEX وIECEx

المواصفات الفنية

إرشادات التركيب وتعيين الفجوة

• جهد فجوة الاهتزاز الشعاعي: اضبط فجوة المسبار حتى يقيس خرج تيار مستمر Proximitor -9.0 فولت تيار مستمر (~1.27 مم / 50 ميل إزاحة الفجوة).
• إعداد فتحة التركيب: قم بتسنين غلاف الماكينة إلى خيوط 3/8-24 UNF-2B؛ تحقق من خلو الخيوط الداخلية من برادة المعدن قبل الإدخال.
• حد عزم صامولة القفل: شد صامولة قفل التثبيت 3/8-24 إلى 8.5 نيوتن متر (75 بوصة رطل) لتجنب تشوه الغلاف أو تجريد الخيوط.
• ختم الموصل: ضع شريط سيليكون ذاتي اللصق أو واقيات موصلات من النيوبرين فوق وصلة ClickLoc لمنع تلوث الزيت.
• حماية توجيه الكابل: تأكد من أن الحد الأدنى لنصف قطر الانحناء هو 25.4 مم (1.0 بوصة) للكابلات المحورية القياسية على طول قنوات إطار الماكينة.

إجراءات المعايرة الميدانية واختبار المقاومة

• التحقق من مقاومة التيار المستمر: قم بقياس المقاومة عبر الدبوس المركزي ClickLoc والحلقة الخارجية؛ يجب أن تكون القراءة بين 6.95 أوم و 7.95 أوم عند درجة حرارة الغرفة المحيطة.
• التحقق من الخطية: استخدم أداة ميكرومتر محور دوار لزيادة فجوة الهدف بزيادات 0.25 مم (10 ميل) عبر نطاق 80 ميل لتأكيد ميل الإخراج 200 ملي فولت/ميل.
• فحص مانع التسرب: تحقق من سلامة حلقة O-ring الداخلية من Viton إذا كانت مثبتة عبر جدران زيت الماكينة لمنع تسرب سائل العملية.

توافق النظام وتكامل الأسلاك الميدانية

يتطابق 330101-00-55-05-02-05 مباشرة مع كابلات تمديد 3300 XL 8 مم (إجمالي طول النظام 4.5 متر) ومستشعرات 3300 XL Proximitor. يتم توجيه توصيلات الإشارة إلى رفوف مراقبة Bently Nevada 3500 عبر كابلات ثلاثية محمية ثلاثية الموصلات (16 إلى 24 AWG) حتى 305 أمتار (1000 قدم).

المتانة الميكانيكية والحماية البيئية

• سلامة الطرف (TipLoc): يقاوم الغلاف المصبوب من PPS التآكل الكيميائي من زيوت التشحيم الاصطناعية وتدفقات الغاز عالية السرعة.
• مناعة الرطوبة النسبية: يحافظ على تغيير أقل من 3% في عامل المقياس المتوسط (ASF) بعد 56 يومًا من التعرض لرطوبة بنسبة 93% وفقًا للمعيار IEC 68-2-3.
• مرساة ميكانيكية (CableLoc): يقاوم الغلاف الخارجي للكابل قوة سحب محورية تبلغ 330 نيوتن (75 رطل قوة) دون فقدان الإشارة أو انفصال السلك.

اختيار الطراز ومقارنة الاختيار

تمنع مطابقة الطول الإجمالي للغلاف وعمق ارتباط الخيط والوصول الكلي للكابل عدم تطابق التركيب المادي. قارن مواصفات الطراز هذه:

• الطراز المستهدف: 330101-00-55-05-02-05
  • طول غير ملولب: 0.0 بوصة (غلاف 3/8-24 ملولب بالكامل)
  • طول الغلاف: جسم ملولب طويل 5.5 بوصة (-55) لأذرع الإسكان العميقة
  • مدى النظام: 0.5 متر (1.6 قدم) سلك للتوصيل الداخلي بالطرف في غلاف الآلة
  • اعتماد الوكالة: تصنيف متعدد معتمد من CSA/ATEX/IECEx آمن جوهريًا (-05)
• البديل الآخر: 330101-00-18-10-12-05
  • طول غير ملولب: 0.0 بوصة (غلاف 3/8-24 ملولب بالكامل)
  • طول الغلاف: جسم ملولب مدمج 1.8 بوصة (-18) لأقواس التركيب الضحلة
  • مدى النظام: 1.0 متر (3.3 قدم) سلك مع درع كابل FluidLoc (-10/-12)
  • اعتماد الوكالة: تصنيف متعدد معتمد من CSA/ATEX/IECEx آمن جوهريًا (-05)

إرشادات الاختيار: اختر 330101-00-55-05-02-05 عند المرور عبر جدران محامل عميقة أو أغلفة آلات سميكة تتطلب مدى خيط 5.5 بوصة. اختر البديل 330101-00-18-10-12-05 لأقواس التثبيت الخارجية القصيرة أو التطبيقات التي تتطلب كابلات FluidLoc المدرعة المقاومة للزيت.

التعبئة والتغليف والشروط التجارية

• الحالة: جديد 100% وأصلي في عبوته الواقية المصنعية.
• الضمان: يغطيه ضمان عيوب المصنع لمدة 12 شهرًا.
• طرق الشحن: تسليم سريع عالمي عبر DHL أو FedEx أو UPS.
• المهلة الزمنية للإرسال: يتم شحن العناصر الموجودة في المخزون في غضون 24 إلى 48 ساعة بعد تأكيد الدفع.

التطبيقات الصناعية وتشخيص الأعطال

ينشر مهندسو اهتزازات المصانع مسابر سلسلة 3300 XL 8 مم عبر منصات الآلات الدوارة الحيوية:

• التوربينات البخارية والغازية: تقيس الموضع الديناميكي الشعاعي للعمود ونبضات مرجع سرعة Keyphasor.
• مضخات الغلايات متعددة المراحل: تتبع الموضع المحوري لطوق الدفع لمنع الاحتكاك الداخلي بين الدوار والساكن.
• ضواغط الغاز المركزية: توصيف ديناميكي لمدار العمود في الوقت الفعلي وتتبع عدم استقرار طبقة الزيت.
• المحركات الصناعية الثقيلة: مراقبة مستمرة لتآكل محامل الجلب وحركة الخط المركزي للدوار.

رؤية Global PLC Spare HUB

في مشاريع إصلاح التوربينات، غالبًا ما يتلف الفنيون ذيول المسابر عن طريق لف سلك التوصيل أثناء الإدخال في قاعدة التثبيت. نظرًا لأن أسلاك مسابر التيار الدوّامي تحتوي على كابلات محورية مصغرة دقيقة، فإن اللف يجهد وصلة ClickLoc ويغير سعة النظام، مما يحول منحنيات المعايرة.

خلال فترة توقف حديثة في مصنع بتروكيماويات، واجه عميل قراءات فجوة غير منتظمة بعد تركيب مسابر بديلة. أكد فريقنا الفني أن الأسلاك قد لُفّت أثناء الإدخال، مما أدى إلى تشقق العزل الداخلي. أدى استبدال الوحدات بمسابر 330101-00-55-05-02-05 جديدة واستخدام مفتاح مسبار حر الدوران إلى استعادة الامتثال الدقيق لعامل المقياس 200 ملي فولت/ميل. دائمًا افصل كابل التمديد قبل تدوير جسم المسبار أثناء ضبط الفجوة.

الأسئلة الشائعة

س: ما هو الغرض من آلية موصل ClickLoc على سلك المسبار؟

ج: يوفر تصميم ClickLoc آلية قفل لمسية تمنع الاتصالات المحورية من الاهتزاز والفك تحت ظروف تشغيل الماكينة القاسية.

س: هل يمكن أن يؤدي تعريض طرف المسبار لدرجات حرارة تحت الصفر إلى إتلاف مانع التسرب؟

ج: قد يؤدي تشغيل المسبار دون -34 درجة مئوية (-30 درجة فهرنهايت) إلى تصلب حلقة الختم الداخلية من Viton، مما قد يعرض مانع التسرب الزيتي التفاضلي بين طرف المسبار والغطاء للخطر.

س: ما هو الطول الإجمالي للنظام الذي يجب أن أحافظ عليه عند إقران هذا المسبار بكابلات التمديد ومستشعرات Proximitor؟

ج: يجب أن يساوي الطول الإجمالي لسلك المسبار وكابل التمديد 5.0 أمتار أو 9.0 أمتار بالضبط لمطابقة الطول الكهربائي المعاير لمستشعر Proximitor.

س: كيف أحدد ما إذا كان المسبار قد تعرض لتلف داخلي في السلك المحوري؟

ج: قم بقياس مقاومة التيار المستمر عبر الدبوس المركزي ClickLoc والدرع الخارجي. تشير القراءة خارج المواصفات الاسمية 7.45 ± 0.50 أوم (لسلك بطول 0.5 متر) إلى قلب محوري مفتوح أو قصير الدائرة.

س: كيف أحدد ما إذا كنت سأحدد سلك مسبار بطول 0.5 متر أو 1.0 متر أثناء تصميم النظام الأولي؟

ج: قم بقياس المسار المادي من قاعدة تثبيت المسبار إلى صندوق التوصيل الخارجي. إذا كان صندوق التوصيل الداخلي يقع مباشرة خارج جدار غطاء المحمل، فإن سلك بطول 0.5 متر يقلل من تشابك الكابلات الزائدة داخل الغلاف.
