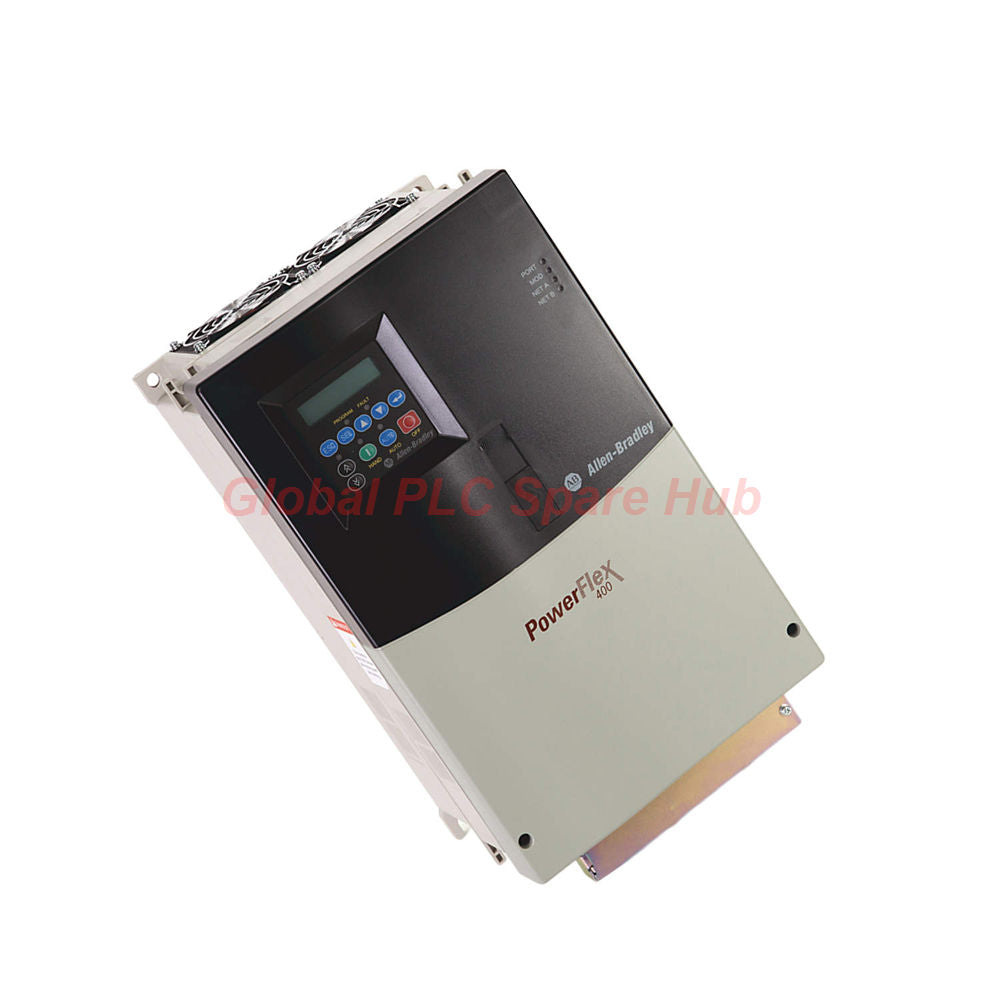

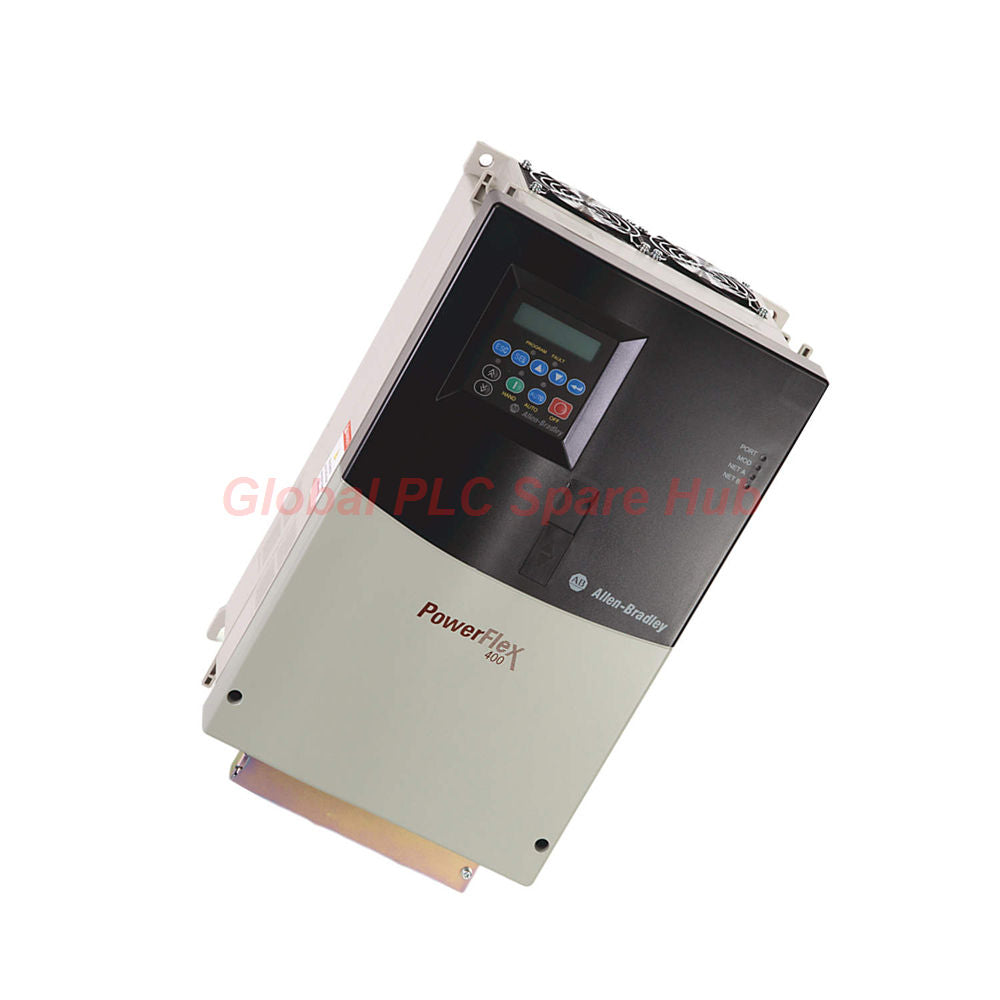

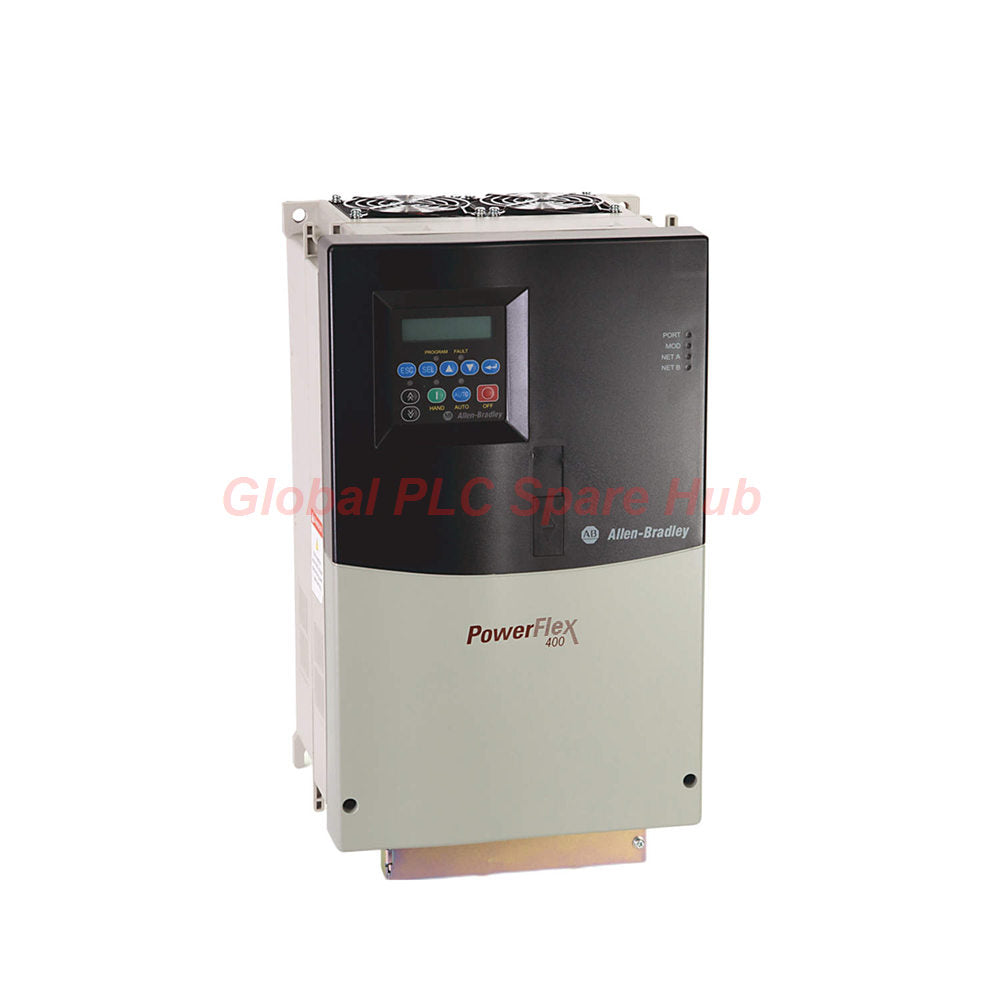

22C-B090A103 محرك Allen-Bradley PowerFlex 400: محول تردد متغير (VFD) بقدرة 30 حصان 240 فولت تيار متردد

رؤية مركز قطع الغيار العالمي (Global PLC Spare HUB)

يُعد 22C-B090A103 بمثابة محرك قوي عالي الأداء ضمن سلسلة PowerFlex 400، ومصمم خصيصًا لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وإدارة السوائل. يُظهر تحليلنا الهندسي قوة هذا المحرك في كفاءته التشغيلية التي تبلغ 97.5% وتعديل PWM المتقدم ذي الشفرة الجيبية. من خلال دمج وحدة تحكم PID مخصصة، يلغي هذا المحرك الحاجة إلى وحدات تحكم خارجية، مما يجعله خيارًا مبسطًا وقويًا لتطبيقات المضخات والمراوح الحيوية حيث تكون كفاءة الطاقة واستقرار العملية أمرًا بالغ الأهمية.

ملاءمة التطبيق وقدرة التشخيص

• المعدات المناسبة: مضخات الطرد المركزي، والمراوح الصناعية، ووحدات مناولة الهواء الخاصة بأنظمة التدفئة والتهوية وتكييف الهواء (HVAC).
• التطبيقات الأساسية: تعديل معدل التدفق، والحفاظ على الضغط في الأنظمة المغلقة، والتحكم في السرعة المتغيرة الموفر للطاقة لبدء التشغيل عالي العزم.
• قدرة التشخيص: يوفر مراقبة داخلية للأعطال بما في ذلك الكشف عن زيادة/انخفاض جهد الناقل وحماية المحرك الإلكترونية من الحمل الزائد من الفئة 10، مما يسمح بإجراء تشخيصات سريعة من خلال واجهة المستخدم الرسومية (HMI) للمحرك أو منافذ الاتصال المدمجة.

المواصفات الفنية

• العلامة التجارية: ألن برادلي (روكويل أوتوميشن)
• الموديل: 22C-B090A103
• الخط: PowerFlex 400 محرك تردد قابل للتعديل
• الطاقة/القدرة الحصانية: 22 كيلو وات (30 حصان)
• تيار الخرج: 90 أمبير (عند 45 درجة مئوية)
• جهد الإدخال: 240 فولت تيار متردد، 3 مراحل
• طريقة التحكم: فولت لكل هرتز مع تعويض الانزلاق
• الغلاف: NEMA/UL نوع 1 (IP30)

تفصيل التكوين

• 22C: سلسلة PowerFlex 400
  • B: جهد إدخال 240 فولت تيار متردد
  • 090: تصنيف 90 أمبير
  • A: غلاف قياسي (NEMA/UL نوع 1)
  • 103: HMI مدمج / بدون مرشح

اللوجستيات وضمان الضمان

• اللوجستيات: شحن دولي آمن وذو أولوية عبر FedEx أو UPS أو DHL.
• الإرسال: تضمن المعالجة السريعة شحن معداتك في غضون 24-48 ساعة.
• الضمان: جميع الوحدات مدعومة بضماننا الشامل لمدة 12 شهرًا على الجودة والأداء التشغيلي.

الأسئلة المتكررة للهندسة

س: لماذا تردد الناقل قابل للبرمجة (2 إلى 10 كيلو هرتز) في 22C-B090A103؟
ج: تقلل ترددات الناقل المنخفضة من كفاءة المحرك وتقلل من التسخين الداخلي، بينما تقلل الإعدادات الأعلى من ضوضاء المحرك؛ اضبط هذا بناءً على طول كابل المحرك المحدد وقيود الحرارة المحيطة.

س: كيف تعمل وحدة التحكم PID المدمجة على تحسين طول عمر نظام المروحة؟
ج: من خلال تسوية انتقالات سرعة المحرك تلقائيًا بناءً على ردود فعل الضغط، تلغي حلقة PID تأثيرات "المطرقة المائية" وتمنع التآكل الميكانيكي المفرط على دافعات المضخات.

س: ما هي فائدة ترانزستور فرملة IGBT في تطبيقات المضخات؟
ج: حتى في أنظمة المراوح/المضخات، يسمح ترانزستور IGBT بالتباطؤ السريع أثناء التوقفات الطارئة أو تسلسلات إيقاف التشغيل، مما يمنع رحلات الجهد الزائد الناتجة عن الطاقة المتجددة للمحرك.

س: دليل الاختيار: كيف أحسب ما إذا كان تصنيف 90 أمبير كافيًا؟
ج: تحقق دائمًا من أمبير الحمل الكامل (FLA) للمحرك الخاص بك مقابل تيار الخرج 22C-B090A103. تأكد من مراعاة هامش أمان بنسبة 10% لدرجات الحرارة المحيطة التي تتجاوز 45 درجة مئوية لتجنب خفض التصنيف الحراري.

س: نصيحة خبرة: ما هو أهم متطلب للأسلاك لهذا المحرك؟
ج: استخدم فقط صمامات 125 Class CC لحماية الدائرة الفرعية. قد يؤدي استخدام الصمامات القياسية إلى فشل أشباه الموصلات أثناء حالة عطل التيار العالي قبل أن تتمكن الدوائر الواقية الداخلية للمحرك من التعثر.
