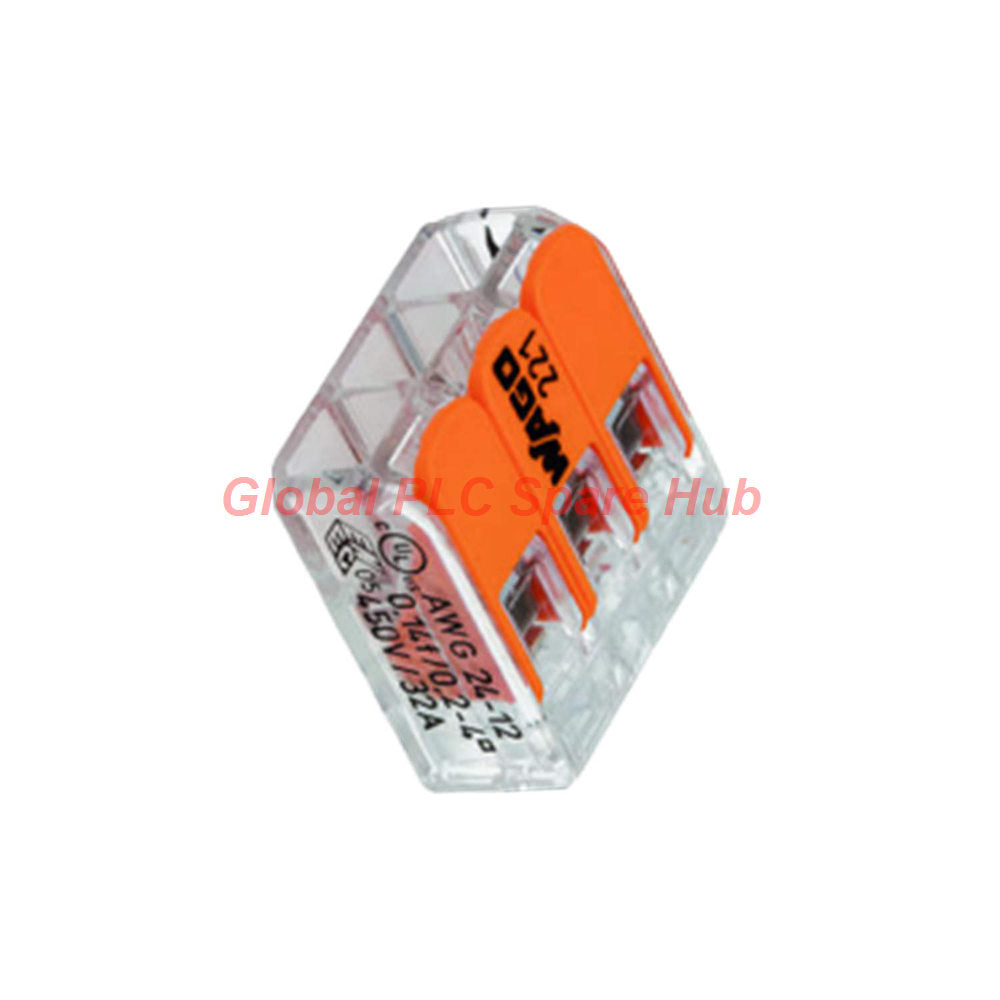

221-413 WAGO موصل ربط مدمج 3 أسلاك من سلسلة 221

WAGO 221-413 بنية موصل التوصيل من السلسلة 221

يمثل WAGO 221-413 كتلة طرفية مدمجة للتوصيل بثلاثة موصلات مصممة لشبكات التوزيع الكهربائية.

باستخدام رافعات التشغيل البرتقالية المدمجة، يؤمن هذا الموصل الموصلات النحاسية الصلبة والمجدولة والرفيعة المجدولة حتى 4 مم².

يسمح غلاف البولي كربونات الشفاف بالفحص البصري لأطوال التعري والموصلات السليمة في عمق الإدخال أثناء التثبيت.

نظرة عامة من Global PLC Spare HUB

في لوحات التحكم الصناعية، يقلل WAGO 221-413 بشكل كبير من أوقات توصيل الأسلاك مقارنةً بالأطراف اللولبية التقليدية.

يزيل نظام الاحتفاظ بنابض CAGE CLAMP محكم الغلق للغاز فترات الصيانة الناتجة عن التمدد الحراري أو اهتزاز الآلة.

يستفيد فنيو الميدان من فتحتين اختبار يمكن الوصول إليهما، مما يتيح قياسات الجهد دون فصل دوائر الأسلاك الموجودة.

الميزات والفوائد الرئيسية

• تقنية الرافعة بدون أدوات تسرع تنفيذ الأسلاك والتعديلات الميدانية.
• يوفر الجسم الشفاف تحققًا فوريًا من مشاركة الموصل الكامل ودقة طول التعري 11 مم.
• تجمع القدرة على توصيل الأسلاك المتقاطعة بين مقاطع عرضية مختلفة للموصلات من 0.14 مم² إلى 4 مم² بسلاسة.
• مصنف لدرجات حرارة التشغيل المستمرة حتى 105 درجة مئوية والهواء المحيط حتى T85.

المواصفات الفنية

المعدات المستهدفة وسيناريوهات التطبيقات الصناعية

يتكيف موصل WAGO 221-413 مع تطبيقات التوزيع والتحكم ذات الجهد المنخفض المتنوعة:

• توصيل أسلاك PLC I/O الميدانية: نقاط توزيع الطاقة داخل حاويات التجميع عن بعد.
• التدفئة والتهوية وتكييف الهواء (HVAC) الصناعية وأتمتة المباني: توصيل مصفوفات المستشعرات وتغذية طاقة المشغلات.
• لوحات الآلات المصنعة للمعدات الأصلية (OEM): صناديق توصيل عالية الكثافة حيث تكون مساحة اللوحة مقيدة.
• تركيبات الإضاءة والطاقة: توصيلات مشغلات LED عالية الطاقة التي تتطلب إنتاجية تصل إلى 32 أمبير.

قدرات التشخيص واستكشاف الأخطاء وإصلاحها في الميدان

يعد الحفاظ على الموثوقية الكهربائية أمرًا سهلاً باستخدام موصلات 221-413:

• تستوعب منافذ الاختبار المدمجة الموجودة في الخلف والأمام مجسات المالتيميتر القياسية.
• يعزل الفحص البصري من خلال الغلاف الشفاف بسرعة عمليات إدخال الموصلات غير المكتملة.
• يسمح إزالة الموصل غير المدمر بالتحقق السريع من تتبع الدائرة والتعديل التحديثي دون فقدان طول السلك.

دليل الاختيار

اتبع هذه المعايير عند اختيار موصل WAGO 221 Series الأمثل لتخطيطك:

• تحقق من أن تيارات الخط الكلية لا تتجاوز حدود 32 أمبير IEC أو 20 أمبير UL لقياس سلكك.
• حدد متطلبات نقطة الموصل: اختر 221-412 (سلكين)، 221-413 (ثلاثة أسلاك)، أو 221-415 (خمسة أسلاك).
• تأكد من أن نطاقات قطر الموصل تقع ضمن 0.14 مم² إلى 4 مم² (12 AWG كحد أقصى).
• حدد متغير T85 عند التشغيل داخل صناديق التوصيل المغلقة المعرضة لدرجات حرارة مرتفعة.

اللوجستيات والضمان والامتثال

• ضمان الجودة: يأتي مع ضمان قياسي لمدة 12 شهرًا.
• تنفيذ الطلبات السريع: يتم الشحن في غضون 24 إلى 48 ساعة من تأكيد الطلب.
• شركة شحن سريعة عالمية: تسليم عالمي عبر FedEx أو UPS أو DHL.
• المعايير التنظيمية: يتوافق مع شهادات IEC/EN 60664-1 و EN 60998 و UL 486C.

الأسئلة الشائعة

س1: ما هو طول التعري المطلوب لموصل التوصيل WAGO 221-413؟

يجب تعري جميع الموصلات بدقة إلى 11 مم (0.43 بوصة) لضمان التلامس الكامل داخل زنبرك CAGE CLAMP.

س2: هل يمكنني دمج الأسلاك النحاسية الصلبة والأسلاك الرفيعة المجدولة في نفس طرف WAGO 221-413؟

نعم، تعمل كل نقطة تثبيت بشكل مستقل، مما يسمح بخلط أنواع الأسلاك والمقاطع العرضية في كتلة موصل واحدة.

س3: هل يتطلب WAGO 221-413 تجعيد الحلقات على الأسلاك الرفيعة المجدولة؟

لا توجد حلقات ضرورية لأن آلية الزنبرك الداخلية تثبت الأسلاك الرفيعة المجدولة غير الملتفة مباشرة دون إتلاف الخيوط.

س4: كيف يقوم الفنيون باختبار الجهد على تركيب WAGO 221-413 الموصول بالكامل؟

أدخل مجس اختبار الملتيميتر الرقمي القياسي في منافذ الاختبار الأمامية أو الخلفية دون رفع الرافعات.

س5: هل يمكن إعادة استخدام WAGO 221-413 بعد التثبيت الأولي؟

نعم، ارفع الرافعة البرتقالية بالكامل لتحرير مشبك السلك، مما يسمح بالإزالة وإعادة التوصيل بأمان دون فقدان الأداء.
