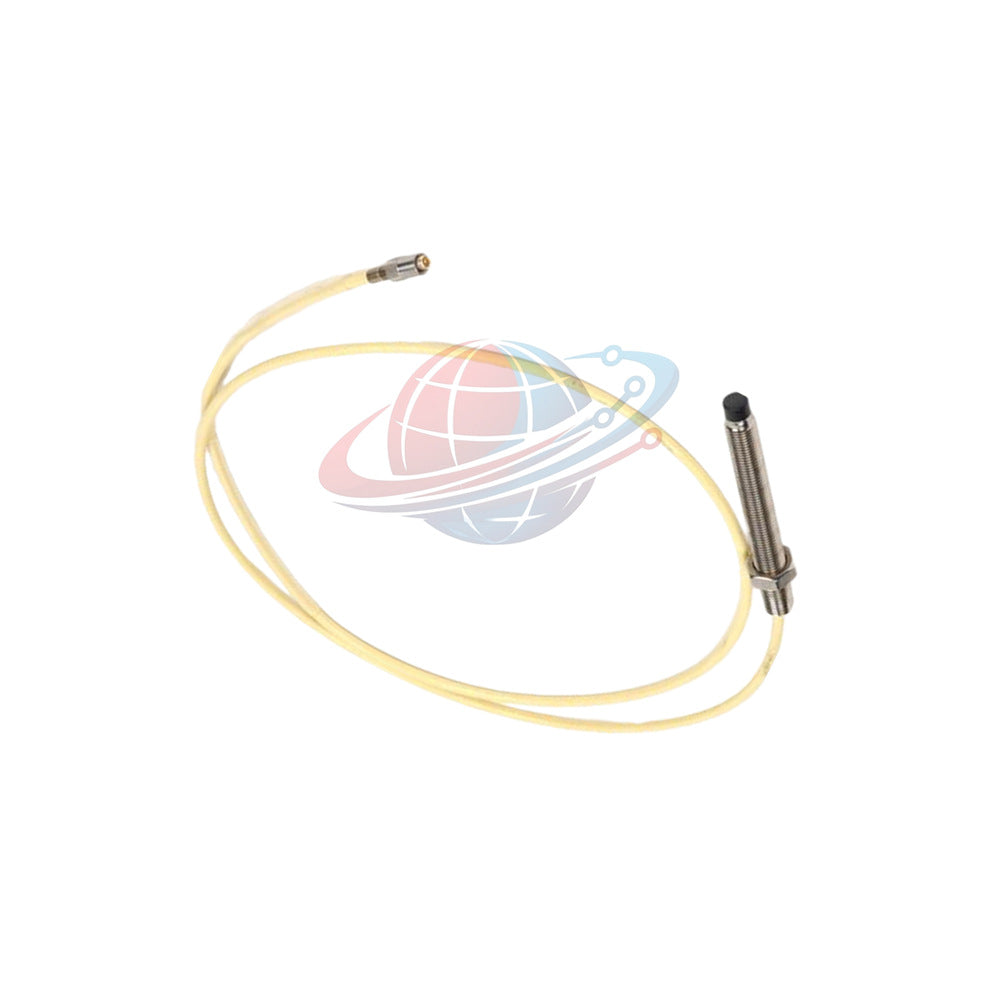

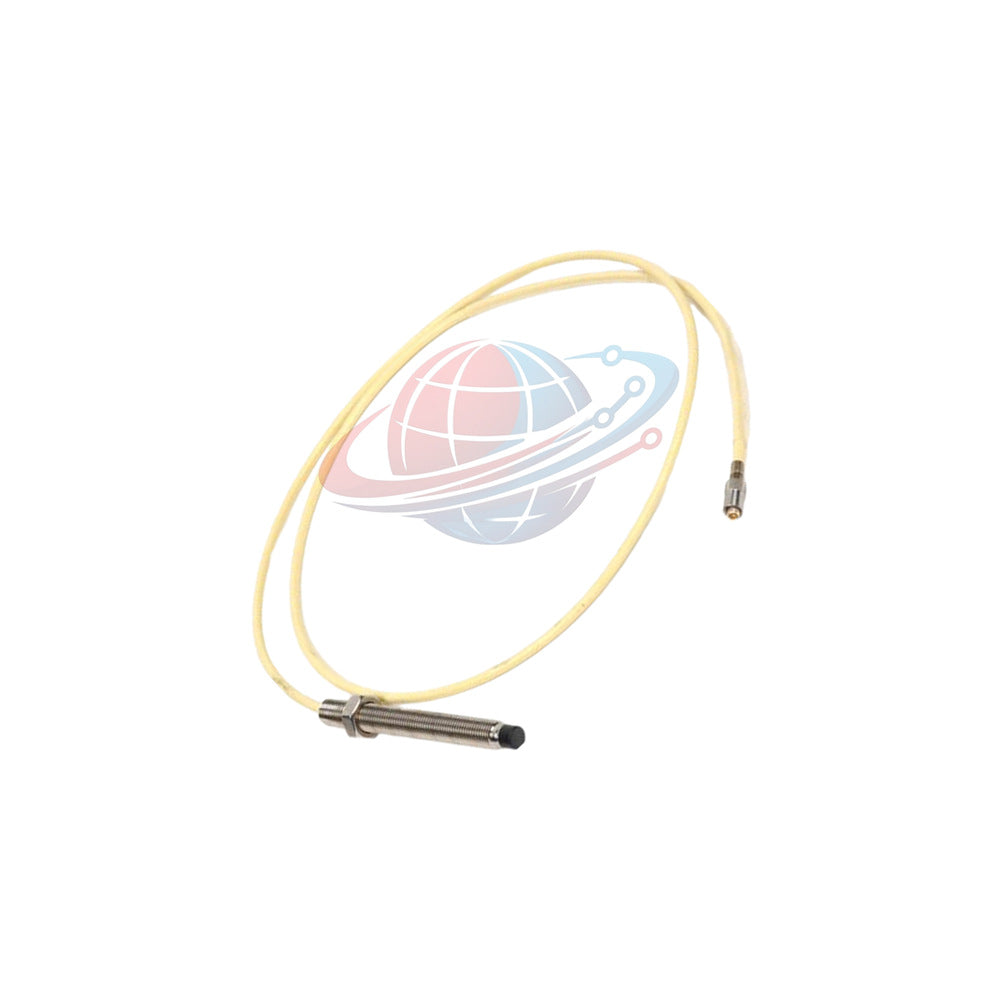

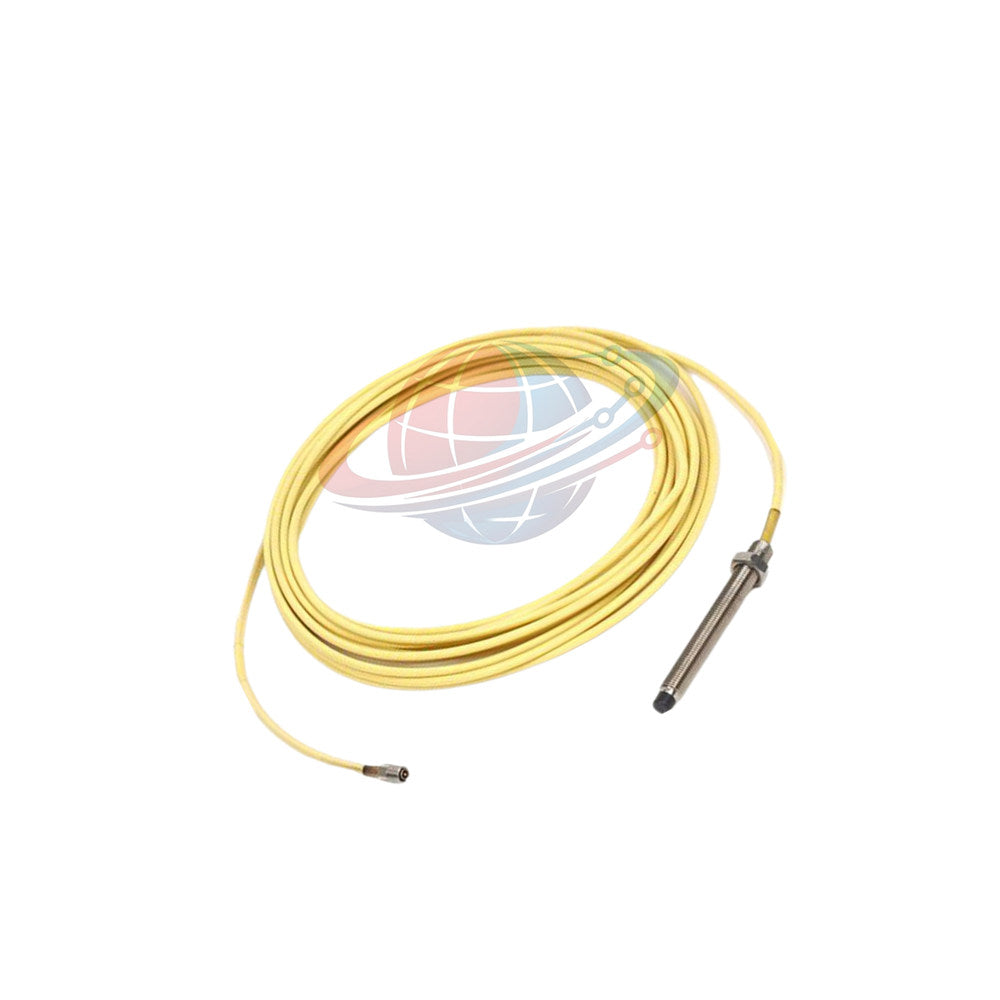

21504-00-08-10-02 مسبار نظام محول تقارب بينتلي نيفادا

21504-00-08-10-02 نظام مسبار الاهتزاز التقاربي

تُعد Bently Nevada 21504-00-08-10-02 نظام محوّل تقاربي عالي الدقة لرصد اهتزاز الآلات الدوارة.

يدعم المسبار القياس المستمر لإزاحة العمود داخل المعدات الصناعية الحيوية.

يعمل تصميم المسبار المدمج بحجم 8 مم على تحسين مرونة التركيب في المساحات الميكانيكية المحدودة.

يوفر نظام المحول استجابة ديناميكية مستقرة عبر تطبيقات الآلات عالية السرعة.

تدعم بنية الاستشعار المتينة التشغيل طويل الأمد في بيئات العمل الصعبة.

تفصيل التكوين

جزء الطلب	المعنى
21504	نظام محوّل تقاربي من سلسلة 7200
00	طول غير مُسَنَّن 0 مم
08	طول الهيكل الكلي 80 مم
10	طول الكابل الإجمالي 1.0 متر
02	موصل متحد المحور مصغر ذكر

نظرة عامة على بناء المسبار

• قطر المسبار: 8 مم
• تكوين هيكل قياسي
• هيكل مُسَنَّن 3/8-24
• تصميم سلك رصاص غير مُدَرَّع
• ملف تعريف تركيب مدمج
• بناء لرصد الاهتزاز الصناعي

مواصفات أداء الإشارة

المعلمة	المواصفات
الشركة المصنعة	Bently Nevada
رقم القطعة	21504-00-08-10-02
السلسلة	أنظمة محولات التقارب 7200
نوع المستشعر	مسبار الاهتزاز التقاربي
جهد الإدخال	-17.5 VDC إلى -26 VDC
الحد الأقصى لاستهلاك التيار	12 مللي أمبير
النطاق المعاير	80 ميل (2.0 مم)
الفجوة البدائية	حوالي 10 ميل
عامل القياس	200 مللي فولت/ميل ±4%
عامل القياس المتري	7.87 فولت/مم
دقة الخطية	ضمن 0.8 ميل
خطأ التبادلية	ضمن ±9.5%
استجابة التردد	0 إلى 10 كيلو هرتز
مكافئ نطاق السرعة	0 إلى 600,000 دورة في الدقيقة
حساسية درجة الحرارة	تغير عامل القياس النموذجي -3%
درجة حرارة تشغيل المسبار	-34 درجة مئوية إلى +177 درجة مئوية
درجة حرارة التقارب	-51 درجة مئوية إلى +100 درجة مئوية
تصنيف الرطوبة	95% غير مكثفة
وزن النظام	0.59 كجم

القدرة على مقاومة المواد الكيميائية

• مقاوم للتعرض المباشر للماء
• متوافق مع بيئات زيت التشحيم الصناعية
• مقاوم لتلامس هيدروكسيد الأمونيوم
• يدعم التعرض لحمض الكبريتيك حتى 10%
• متوافق مع بيئات MEK و DMF

قدرة الرصد والتشخيص

• الرصد المستمر لإزاحة العمود
• تحليل اتجاه اهتزاز الدوار
• تقييم حالة المحمل
• رصد انحراف العمود
• الكشف المبكر عن عدم التوازن
• تحديد التراخي الميكانيكي
• تشخيص المعدات الدوارة عالية السرعة

المعدات والتطبيقات الصناعية المناسبة

• رصد اهتزاز التوربينات البخارية
• أنظمة حماية التوربينات الغازية
• تحليل ضواغط الطرد المركزي
• رصد عمود المحرك الصناعي
• الإشراف على حالة المضخات الدوارة
• تشخيص آلات توليد الطاقة
• معدات النفط والغاز الدوارة
• رصد الآلات الصناعية عالية السرعة

رؤى Global PLC Spare HUB

يعمل 21504-00-08-10-02 بفاعلية في تطبيقات الرصد المستمر للمعدات الدوارة.

توفر بنية الاستشعار من سلسلة 7200 خرج إشارة إزاحة مستقرة في ظل ظروف التشغيل الصعبة.

تبسط هندسة المسبار المدمجة التركيب بالقرب من مجموعات المحامل الضيقة.

تنشر الفرق الهندسية هذا النموذج بشكل متكرر في أنظمة حماية التوربينات والضواغط.

تدعم قدرة التردد 10 كيلو هرتز تحليلاً مفصلاً لاهتزاز الآلات.

يحافظ المستشعر على عملية موثوقة في البيئات الصناعية القاسية كيميائياً.

توصيات التركيب

• الحفاظ على فجوة المسبار الصحيحة أثناء التركيب
• استخدام هياكل تثبيت مستقرة لدقة القياس
• تجنب الانحناء المفرط للكابل بالقرب من الموصلات
• التحقق من معايرة الإشارة بعد التشغيل
• حماية واجهات الموصل من التلوث

التعبئة والتسليم

• تغليف المصنع الأصلي متضمن
• تغليف واقٍ مضاد للكهرباء الساكنة مقدم
• الشحن العالمي عبر FedEx مدعوم
• خدمات UPS اللوجستية الصناعية متوفرة
• خدمة DHL السريعة مدعومة
• الشحن عادةً خلال 24-48 ساعة

دعم ضمان لمدة 12 شهرًا

• ضمان المصنع لمدة 12 شهرًا متضمن
• الدعم الفني متاح خلال فترة الضمان
• فحص مكتمل قبل الشحن
• حماية التعبئة الصناعية الاحترافية متضمنة

الأسئلة الشائعة الاحترافية

لماذا تعتبر فجوة البدء البالغة 10 ميل مهمة أثناء التركيب؟

تضمن الفجوة الصحيحة خطية إشارة مستقرة وقياس دقيق لإزاحة العمود.

كيف يحسن هذا المسبار موثوقية المعدات الدوارة؟

يكتشف المستشعر تشوهات الاهتزاز قبل حدوث أضرار ميكانيكية جسيمة.

ما هي مشكلة التركيب التي تؤثر عادة على استقرار الإشارة؟

قد يؤدي سوء محاذاة المسبار إلى قراءات إزاحة غير دقيقة.

لماذا يفضل المهندسون مجسات التقارب لرصد التوربينات؟

توفر مجسات التقارب قياسًا مباشرًا لحركة العمود مع استجابة ديناميكية عالية.

ما هو التطبيق الذي يجب أن يعطي الأولوية لنظام المحولات هذا؟

اختر هذا النموذج للمعدات الدوارة عالية السرعة التي تتطلب إشرافًا مستمرًا على اهتزاز العمود.
