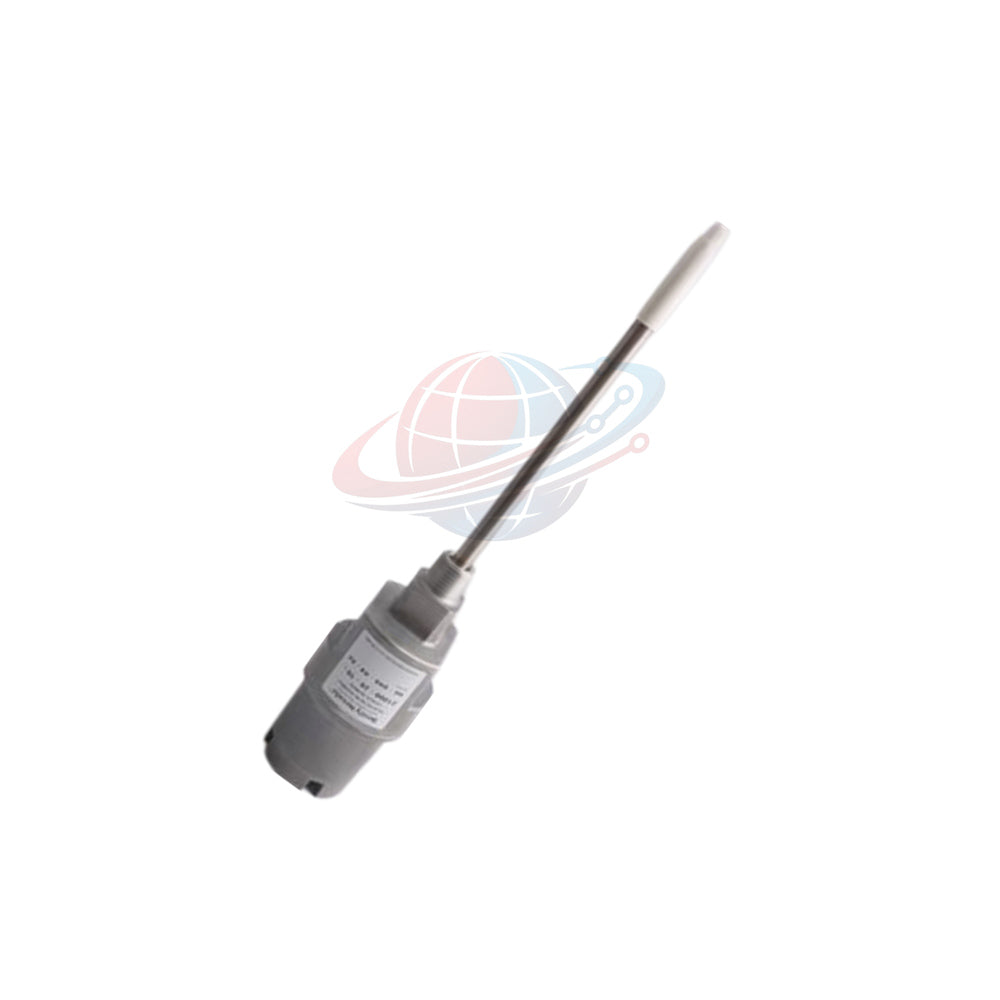

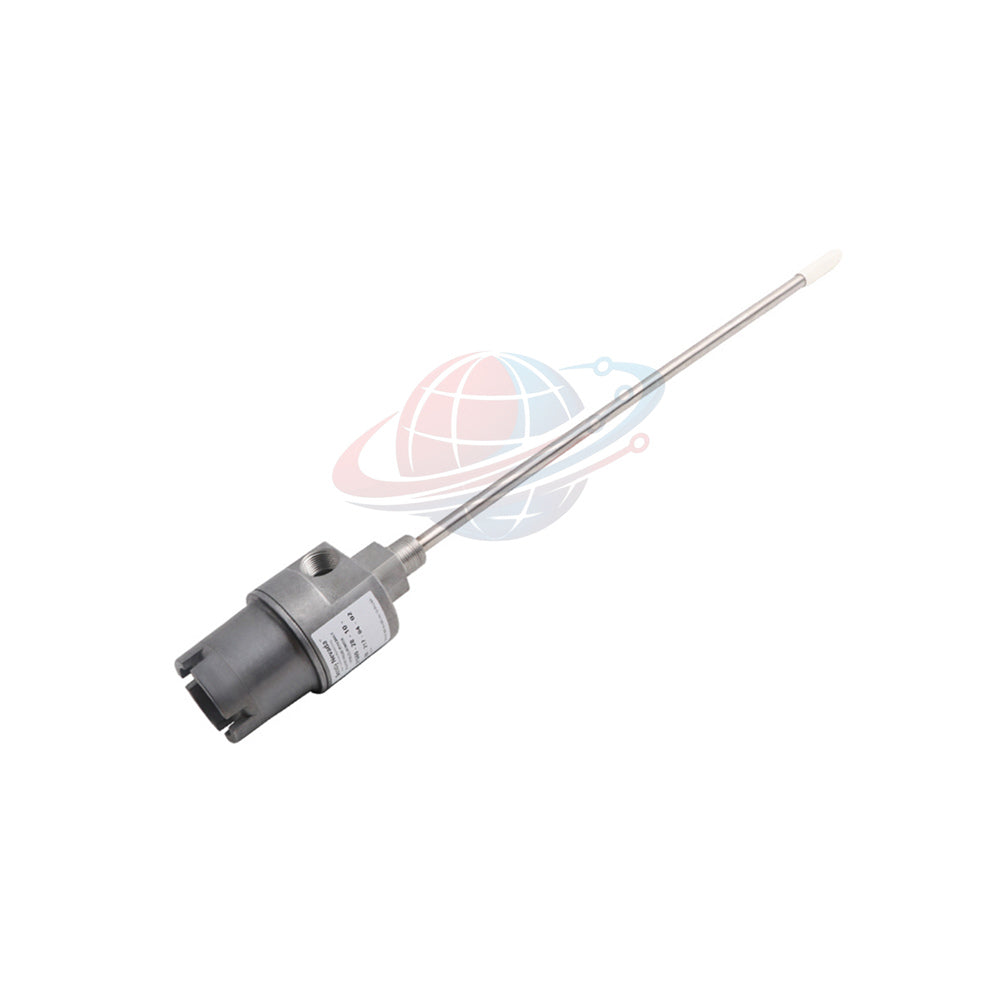

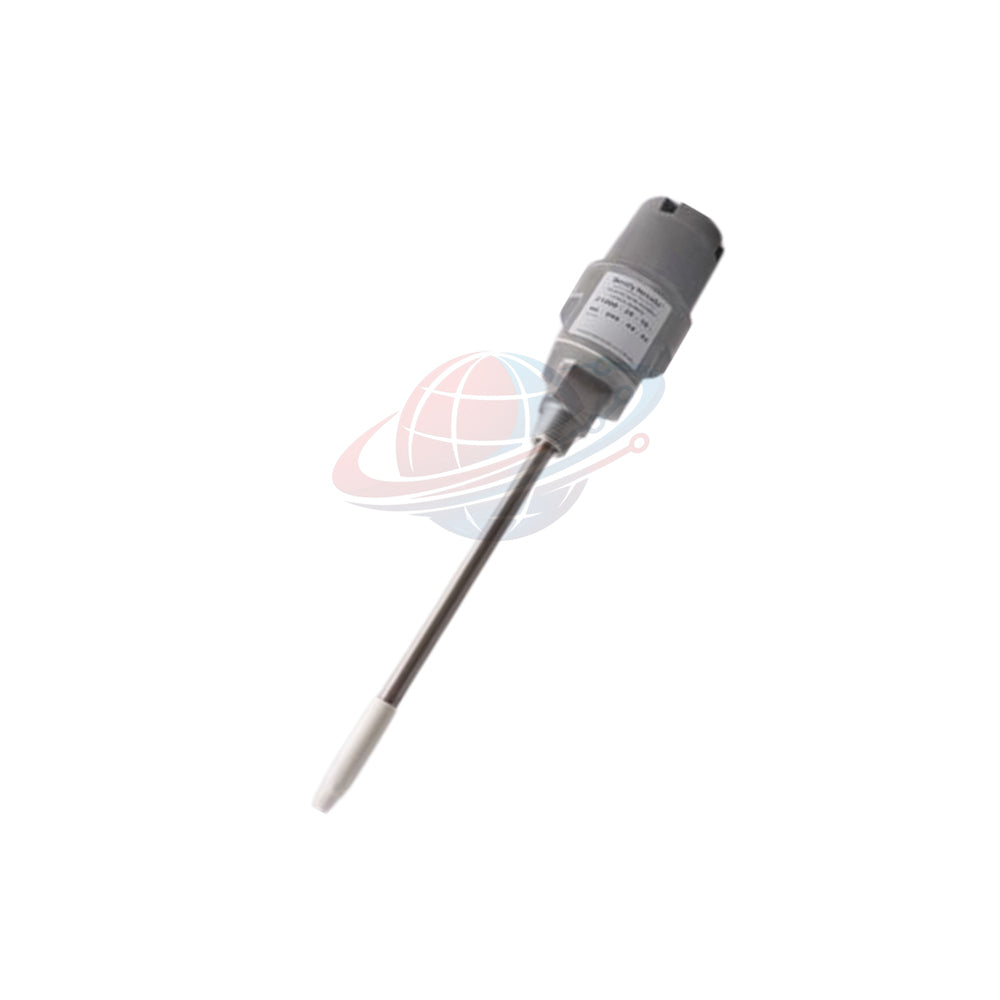

21000-28-05-00-070-01-02 مجموعة غلاف مسبار Bently Nevada

Manufacturer: Bently Nevada
Product No.: 21000-28-05-00-070-01-02
Condition： متوفر بالمخزون
Product Type: تجميع مبيت مسبار التقارب
Product Origin: USA
Payment: T/T, Western Union
Weight: 1100g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

21000-28-05-00-070-01-02 مجموعة غلاف مجس القرب من بنتلي نيفادا

تم تصميم 21000-28-05-00-070-01-02 لتطبيقات مراقبة اهتزاز العمود في المناطق الخطرة.

تدمج المجموعة مجس 3300 XL بحجم 8 مم ذو تثبيت عكسي ضمن هيكل غلاف صناعي مقاوم للانفجار.

يعمل غلافه المصنوع من الألومنيوم وتركيبة الغلاف المصنوع من الفولاذ المقاوم للصدأ على تحسين المتانة مع تقليل وزن التركيب.

يدعم تصميم الغلاف أنظمة حماية الماكينات المركبة خارجيًا والمتوافقة مع متطلبات API 670.

يناسب هذا التكوين الأصول الدوارة التي تعمل في بيئات التكرير والبتروكيماويات وتوليد الطاقة المتطلبة.

الهيكل الميكانيكي وهيكل الحماية

تصنيع الغلاف
- هيكل جسم من الألومنيوم
- غطاء مجس من الفولاذ المقاوم للصدأ 304
- حماية غلاف من نوع CSA Type 4
تكوين مقاوم للانفجار
- معتمد للمناطق الصناعية الخطرة
- يدعم التطبيقات الآمنة جوهريًا
- يتضمن وصلة مجرى أسلاك مقاومة للانفجار
منصة دمج المجس
- مجس 3300 XL بحجم 8 مم ذو تثبيت عكسي
- تجميع كابل مدمج بطول 0.5 متر
- نقل إشارة اهتزاز مستقر
تصميم موجه للصيانة
- غطاء علوي ملولب للوصول
- ترتيب غلاف مجس معياري
- إجراءات فحص مبسطة في الموقع

تفصيل التكوين

جزء الطلب	التعريف الفني
21000	سلسلة تجميع غلاف مجس القرب
28	مجس 3300 XL بحجم 8 مم مع موافقات للمناطق الخطرة
05	طول كابل المجس 0.5 متر
00	لا يوجد محول فاصل
070	طول اختراق المجس 7 بوصات
01	وصلة وسدادة واحدة مقاومة للانفجار بحجم 3/4-14 NPT
02	سن تركيب 3/4-14 NPT

رؤية Global PLC Spare HUB

توفر سلسلة Bently Nevada 21000 حماية موثوقة للآلات في البيئات الصناعية المصنفة.

يقلل هيكل الغلاف المصنوع من الألومنيوم من وزن التركيب مقارنة بالبدائل المصنوعة من الفولاذ المقاوم للصدأ.

يقوم المهندسون عادةً بنشر هذا التكوين حيث تظل شهادة المنطقة الخطرة وتحديد موقع المجس المستقر أمرًا بالغ الأهمية.

يعمل ترتيب مجرى الأسلاك المقاوم للانفجار على تحسين السلامة التشغيلية حول عمليات الاحتراق والهيدروكربون عالية المخاطر.

تبسط بنية المجس المتكاملة نشر مراقبة الاهتزاز على أغلفة المحامل المركبة خارجيًا.

تغطية التطبيقات الصناعية

أنظمة حماية ضواغط المصافي
مراقبة اهتزاز التوربينات البخارية
معدات معالجة الغاز الدوارة
مضخات عمليات البتروكيماويات
تركيبات حماية الماكينات API 670
أنظمة مراقبة المحركات في المناطق الخطرة
أصول توليد الطاقة الدوارة
منشآت إنتاج النفط والغاز

الخصائص التقنية

الشركة المصنعة: بنتلي نيفادا
رقم المنتج: 21000-28-05-00-070-01-02
السلسلة: مجموعات غلاف مجس القرب 21000
نوع المجس: مجس 3300 XL بحجم 8 مم ذو تثبيت عكسي
طول كابل المجس: 0.5 متر
اختراق المجس: 7 بوصات
مادة الغلاف: ألومنيوم
مادة الغلاف الواقي: فولاذ مقاوم للصدأ 304
سن التركيب: 3/4-14 NPT
تكوين الوصلة: وصلة وسدادة مقاومة للانفجار
تصنيف الغلاف: CSA Type 4
حماية من الانفجار: غلاف معتمد للمناطق الخطرة من CSA
الامتثال: متوافق مع API 670
الامتثال لتوجيه RoHS: التوجيه 2011/65/EU
الوزن: 1.1 كجم نموذجي بدون وصلات
أقصى بعد مرئي: 13.5 بوصة
وظيفة المراقبة: قياس اهتزاز وإزاحة العمود
سلامة الإشارة: محسنة لتشخيص الآلات الصناعية
مقاومة البيئة: مقاومة التآكل والتلوث الصناعي

تفاصيل شهادة CSA للمناطق الخطرة

الفئة الأولى، الأقسام 1 و 2، المجموعات C و D
الفئة الثانية، الأقسام 1 و 2، المجموعات E و F و G
معتمد للفئة الثالثة
تصنيف T5 عند درجة حرارة تتراوح بين -50 درجة مئوية و +40 درجة مئوية
تصنيف T4 عند درجة حرارة تتراوح بين -50 درجة مئوية و +80 درجة مئوية
تكوين دائرة غير مسببة للاشتعال معتمد
معتمد لتركيبات المناطق الخطرة في أمريكا الشمالية

قدرة التشخيص والمراقبة

يدعم التحليل المستمر لإزاحة العمود
يحسن الكشف عن اختلال توازن الدوار
يساعد في مراقبة تدهور المحامل
يعزز استراتيجيات منع تعطل الآلات
يدعم برامج الصيانة التنبؤية
يحسن اتساق اتجاه الاهتزاز
يكشف عن ظروف حركة العمود غير الطبيعية مبكرًا

إرشادات التركيب والهندسة

التحقق من توافق شهادة المناطق الخطرة قبل التركيب
فحص إحكام مجرى الأسلاك أثناء إجراءات التشغيل
الحفاظ على محاذاة المجس الصحيحة أثناء التركيب
استخدام أنظمة التقريب المتوافقة فقط
حماية توجيه الكابلات من الإجهاد الميكانيكي المفرط
التأكد من امتثال تركيب API 670 حيثما يتطلب الأمر
فحص إحكام غطاء القبة أثناء فترات الصيانة

مقارنة اختيار النموذج والتوصية الفنية

21000-16-10-15-256-03-02
- تكوين اختراق مجس أطول
- مناسب لتركيبات الآلات ذات الوصول العميق
- ترتيب فاصل ممتد للهندسة التركيبية المعقدة
- موصى به للتطبيقات التي تتطلب خلوصًا أكبر للتركيب

نصائح الاختيار الفني

اختر تجميعات اختراق أقصر لأغلفة المحامل المدمجة
استخدم وصلات مقاومة للانفجار في البيئات الخطرة المصنفة
اختر أغلفة الألومنيوم حيث يكون تقليل الوزن الهيكلي مهمًا
تحقق من عمق الاختراق قبل اختيار النموذج النهائي
قيم متطلبات توجيه مجرى الأسلاك أثناء مشاريع التعديل التحديثي

معلومات التعبئة واللوجستيات

الحالة: جديدة وتعبئة المصنع الأصلية
الضمان: 12 شهرًا
خدمات الشحن: FedEx, UPS, DHL
معيار التعبئة: تعبئة بدرجة تصدير صناعية
دعم الشحن: معالجة سريعة للإرسال العالمي

الأسئلة الشائعة المهنية

لماذا تعد أغلفة المجسات المقاومة للانفجار مهمة في بيئات المصافي؟
- تقلل التصميمات المقاومة للانفجار من مخاطر الاشتعال حول الغازات القابلة للاحتراق وأبخرة العمليات.
- كما أنها تحسن الامتثال لمعايير التركيب في المناطق الخطرة.
ما الفوائد التي يوفرها غلاف الألومنيوم مقارنة بالتصميمات الأثقل؟
- تقلل هياكل الألومنيوم من حمل التركيب على أسطح الآلات.
- هذا يحسن مرونة التركيب أثناء مشاريع التعديل التحديثي.
كيف يجب على المهندسين تحديد طول اختراق المجس الصحيح؟
- تقييم إمكانية الوصول إلى العمود وهندسة غلاف المحمل بعناية.
- قد يؤثر عمق الاختراق غير الصحيح على استقرار اكتساب الإشارة.
متى يجب على المستخدمين اختيار أغلفة المجسات المركبة خارجيًا؟
- تكوينات التركيب الخارجي تناسب التطبيقات التي تتطلب وصولاً مبسطًا للصيانة.
- كما أنها تحسن كفاءة الفحص في المناطق الصناعية الخطرة.
ما العوامل التي يجب على المهندسين التحقق منها قبل استبدال أغلفة المجسات الحالية؟
- التحقق من شهادة المناطق الخطرة، وتوافق السن، وعمق الاختراق، ونوع المجس.
- قد تؤثر حالات عدم التوافق على امتثال السلامة ودقة المراقبة.
