وحدة إخراج 16 قناة بمصدر من Allen Bradley Flex I/O طراز 1794-OC16

1794-OC16 بنية إخراج المورد عالي الكثافة

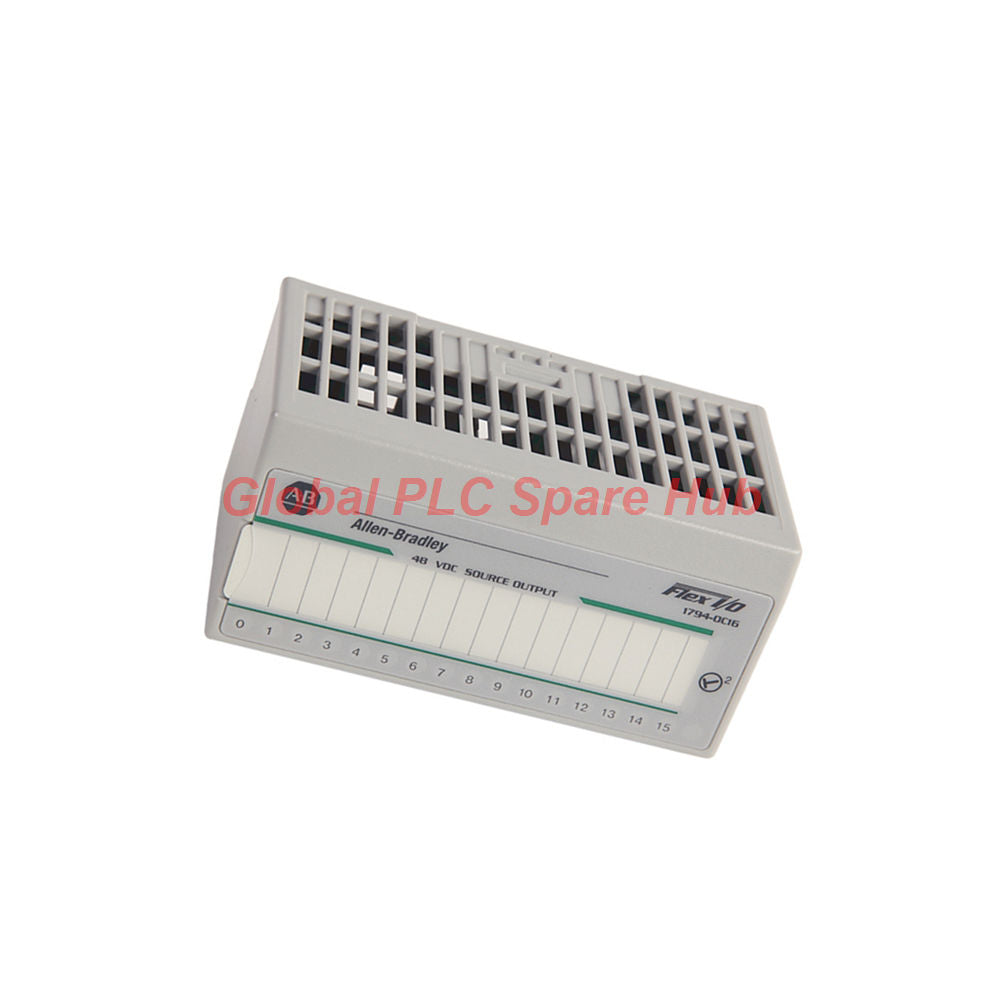

يعد 1794-OC16 وحدة إخراج مورد تيار مستمر رقمي عالية الكثافة ذات 16 قناة، تم تصميمها لسلسلة Allen-Bradley Flex I/O من Rockwell Automation. صُممت هذه الوحدة خصيصًا لتشغيل مشغلات التيار المستمر ذات الجهد العالي، وتوفر مخارج تيار مُصنفة بجهد 48 فولت تيار مستمر اسميًا (نطاق تشغيل من 30 إلى 60 فولت تيار مستمر، بما في ذلك 5٪ تموج تيار متردد). تستوعب ما يصل إلى 500 مللي أمبير لكل قناة، مما يتيح سعة حمل إجمالية للوحدة تبلغ 8.0 أمبير. تحقق منطق التبديل ذو الحالة الصلبة عالي السرعة انتشارًا سريعًا للإشارة بزمن استجابة من إيقاف التشغيل إلى تشغيل يبلغ ≤0.5 مللي ثانية وزمن استجابة من تشغيل إلى إيقاف تشغيل يبلغ ≤1.0 مللي ثانية عند 25 درجة مئوية (≤2.0 مللي ثانية عند 55 درجة مئوية). تتصل الوحدة بوحدات القاعدة الطرفية بما في ذلك 1794-TB2 و 1794-TB3 و 1794-TB3S و 1794-TB3K و 1794-TB3SK الموضوعة في الوضع 2 من مفتاح التشغيل، وتسحب 80 مللي أمبير من اللوحة الخلفية Flexbus ذات 5 فولت تيار مستمر مع توفير عزل 1900 فولت تيار مستمر بين طاقة جانب المستخدم ومنطق النظام لمدة ثانية واحدة.

ملخص المواصفات الفنية

المعدات المستهدفة وسيناريوهات التكامل الميداني

يخدم تكوين تيار مستمر 48 فولت الخاص بـ 1794-OC16 التطبيقات الصناعية حيث يفضل استخدام حافلات التحكم بجهد 48 فولت لتقليل فقدان الخط على أطوال الكابلات الممتدة:

• أنظمة التحكم في الاتصالات ولوحات أتمتة النسخ الاحتياطي للطاقة المستمرة التي تعمل على حافلات 48 فولت تيار مستمر
• التشغيل المباشر لصمامات الملف اللولبي بجهد 48 فولت تيار مستمر، والمشعبات الهوائية، وملفات توجيه الهيدروليكية
• التوصيل مع مرحلات تيار مستمر عالية الجهد وملفات مقاولات الخدمة الشاقة في اللوحات الفرعية للمرافق
• تفعيل إشارات التحذير الصناعية 48 فولت، والأبواق، ومؤشرات ضوء المكدس عبر المرافق الكبيرة
• توريد التيار لبوابات خطوط الفرز الآلي ومشغلات المناولة السريعة للمواد

المرئيات التشخيصية وحماية توريد القناة

تضمن المؤشرات المنطقية المدمجة والحماية من التيار العابر تحكمًا ميدانيًا موثوقًا واستكشاف الأخطاء وإصلاحها بسرعة:

• مؤشرات LED لحالة الجانب الميداني: ستة عشر مؤشر LED أصفر موجهًا منطقيًا موجودة على اللوحة الأمامية تضيء مباشرة عندما تكون بوابات الإخراج المنطقية المقابلة نشطة.
• سعة تيار الاندفاع العالية: تتحمل كل قناة إخراج تيار اندفاعي يبلغ 4.0 أمبير لمدة تصل إلى 10 مللي ثانية، مما يسمح بالتبديل المباشر للأحمال الحثية ذات تيار الاندفاع الأولي العالي.
• اللوحة الخلفية المعزولة بصريًا: تفصل قضبان الطاقة الجانبية عن شبكة منطق Flexbus الداخلية حتى 1900 فولت تيار مستمر.

التعبئة، الشحن السريع وشروط الضمان

• حالة المنتج: جديد ومغلق من المصنع، مخزون أصلي.
• تغطية الضمان: مدعوم بضمان استبدال لمدة 12 شهرًا.
• معالجة الطلب: يتم الشحن خلال 24-48 ساعة من التحقق من الطلب.
• شركات الشحن السريع العالمية: الشحن المباشر من الباب إلى الباب عبر FedEx، UPS، أو DHL.

رؤية Global PLC Spare HUB

إن 1794-OC16 هي وحدة مصدر تيار، مما يعني أنها تربط الجانب الإيجابي +48 فولت تيار مستمر من مصدر الطاقة بالطرف الإخراج عند التنشيط؛ يجب توصيل الطرف المقابل للأحمال الميدانية بالخط الأرضي المشترك للتيار المستمر. نظرًا لأن جميع القنوات الستة عشر تشترك في خط طاقة تيار مستمر داخلي واحد بدون عزل بين القنوات، فإن حدوث ماس كهربائي عرضي على أحد خطوط الإخراج يمكن أن يتسبب في احتراق المصهر الرئيسي للفرع أو تعطل مصدر الطاقة، مما يؤثر على القنوات المجاورة. عند توصيل الأحمال الحثية مثل الملفات اللولبية 48 فولت أو ملفات التلامس الكبيرة، يجب دائمًا تركيب صمامات ثنائية خارجية (flyback diodes) عبر أطراف الحمل الميداني. هذا يمنع ارتفاعات الجهد الكهرومغناطيسي الخلفي عند إزالة تنشيط الملف، مما يحمي ترانزستورات الإخراج ذات الحالة الصلبة الداخلية من تدهور الجهد الزائد ويطيل عمر خدمة الوحدة.

الأسئلة الشائعة

س: ما هو سلوك الأسلاك الميدانية الذي يحدث إذا تم توصيل مستشعر أو حمل سحب تيار بقناة إخراج على هذه الوحدة؟

ج: توفر قنوات الإخراج المزودة بجهد إيجابي (+48 فولت تيار مستمر) إلى الميدان؛ توصيل مخرج سحب تيار بدائرة توريد أخرى سيخلق ماس كهربائي مباشر أو يمنع الحمل من التنشيط حتى يتم توصيله بخط العودة السالب للتيار المستمر.

س: هل يؤثر تشغيل الوحدة في درجات حرارة مرتفعة على أقصى جهد تيار مستمر مسموح به؟

ج: نعم؛ تقبل الوحدة ما يصل إلى 60 فولت تيار مستمر كحد أقصى في درجات حرارة محيطة تصل إلى 45 درجة مئوية، ولكن أقصى جهد إمداد مسموح به ينخفض إلى 55 فولت تيار مستمر عند التشغيل في بيئات تتراوح بين 45 درجة مئوية و 55 درجة مئوية لمنع التحميل الحراري الزائد الداخلي.

س: كيف يمكن تطبيق حماية تيار الفرع على خطوط الحقل الفردية لبطاقة الإخراج المورِّدة هذه؟

ج: قم بتركيب مصاهر MQ2 عادية بقوة 2.0 أمبير، 150 فولت تيار متردد على خطوط إمداد الحقل أو استخدم مجموعة قاعدة مصهَّرة لمنع تيارات القصر العالية من إتلاف ترانزستورات الإخراج 500 مللي أمبير.

س: لماذا يوجد ميزة في زمن الاستجابة من إيقاف التشغيل إلى تشغيل في وحدة التيار المستمر هذه مقارنة ببطاقات الإخراج بالتيار المتردد؟

ج: تتبدل ترانزستورات إخراج التيار المستمر ذات الحالة الصلبة بشكل شبه فوري (تأخير ≤0.5 مللي ثانية) لأنها لا تحتاج إلى الانتظار لحدث عبور صفر الموجة الجيبية للتيار المتردد، مما يجعل هذه البطاقة مثالية لخطوط التعبئة الآلية عالية السرعة.

س: دليل الاختيار: كيف أختار بين تحديد وحدة التوريد 1794-OC16 ووحدة تيار مستمر 24 فولت مثل 1794-OB16؟

ج: اختر 1794-OC16 عندما تعمل مشغلات التحكم في الحقل وحافلات الطاقة على جهد 48 فولت تيار مستمر اسمي (نطاق 30…60 فولت تيار مستمر). اختر 1794-OB16 عندما تعمل ملفات الحقل والدوائر التحكم على طاقة 24 فولت تيار مستمر اسمية قياسية (نطاق 10…31.2 فولت تيار مستمر).
