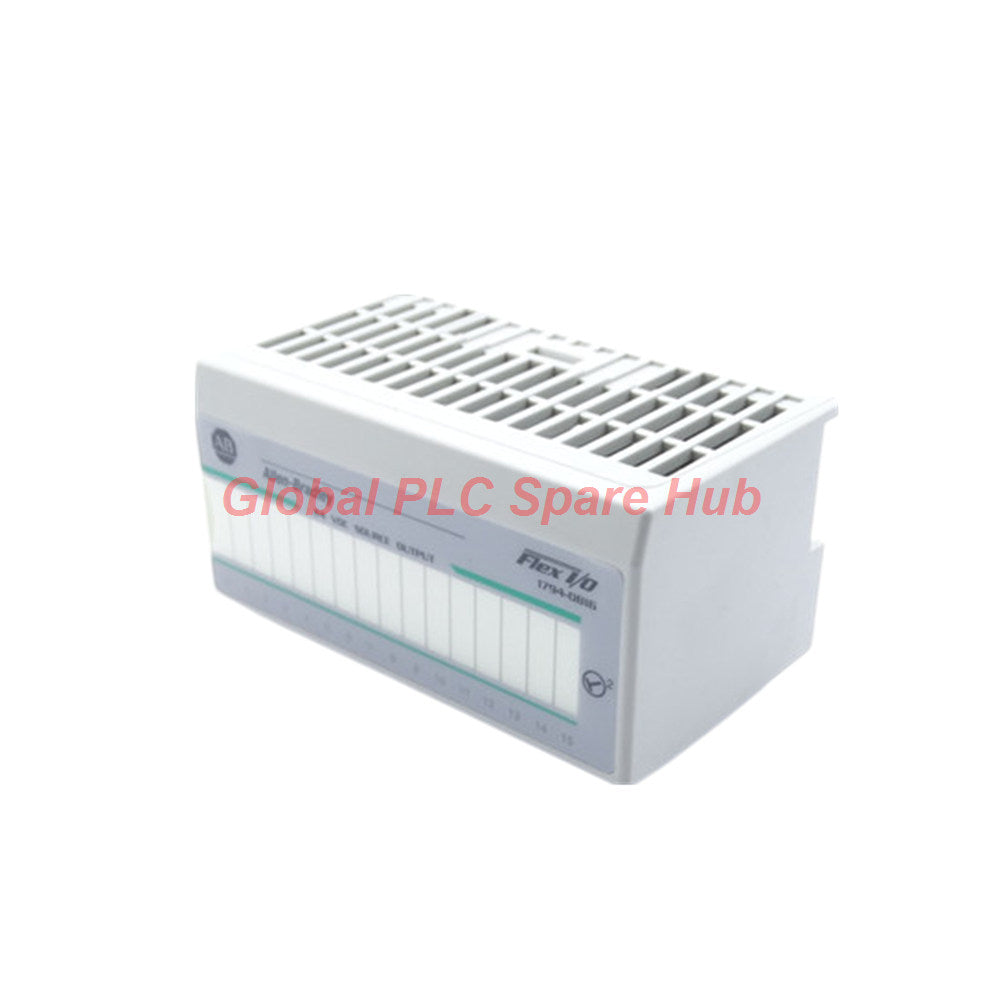

وحدة مصدر تيار مستمر 16 قناة Allen Bradley Flex I/O طراز 1794-OB16

1794-OB16 بنية مخرج سورسينغ بتيار مستمر 24 فولت

إن 1794-OB16 هو وحدة مخرج منفصلة عالية الكثافة من 16 قناة بتيار مستمر سورسينغ، مصممة لسلسلة Allen-Bradley Flex I/O من Rockwell Automation. صممت هذه الوحدة لتشغيل المشغلات الميدانية بتيار مستمر 24 فولت، وتوفر مخارج سورسينغ تعمل عبر نطاق جهد إمداد يتراوح من 19.2 إلى 31.2 فولت تيار مستمر (اسمياً 24 فولت تيار مستمر، بما في ذلك تموج تيار متردد بنسبة 5%). يوفر كل مخرج ما يصل إلى 500 مللي أمبير، ويدعم تيار حمل إجمالي مجمع يبلغ 8.0 أمبير عبر جميع القنوات الـ 16. تتميز دوائر المخرج الحالة الصلبة بأوقات انتشار عالية السرعة تبلغ ≤0.5 مللي ثانية للانتقال من إيقاف إلى تشغيل و ≤1.0 مللي ثانية للانتقال من تشغيل إلى إيقاف. يتم تركيبها على وحدات القاعدة الطرفية بما في ذلك 1794-TB2، 1794-TB3، 1794-TB3S، 1794-TB3K، و 1794-TB3SK باستخدام وضع مفتاح المفتاح 2، وتسحب 80 مللي أمبير من اللوحة الخلفية Flexbus بتيار مستمر 5 فولت مع توفير عزل 850 فولت تيار مستمر بين طاقة المجال وخطوط المنطق لمدة ثانية واحدة.

ملخص المواصفات الفنية

المعدات المستهدفة وسيناريوهات التطبيق الميداني

قدرة الإخراج 24 فولت تيار مستمر في 1794-OB16 تجعلها معدات قياسية عبر خطوط التصنيع الآلية وحاويات الآلات:

• التحكم المباشر في صمامات الملف اللولبي الهوائية ذات الاتجاه الواحد 24 فولت تيار مستمر على معدات التعبئة والتغليف
• تشغيل مرحلات التداخل 24 فولت تيار مستمر وملفات الموصل داخل خزائن التحكم في المحركات الموزعة
• تشغيل أضواء LED الصناعية المتراكمة 24 فولت، ومؤشرات اللوحة، وأجهزة الإنذار الصوتية
• ربط مشغلات الإخراج المنفصلة بأطراف الإدخال الرقمية لمحركات التردد المتغير (VFD)
• التحكم في بوابات الفرز عالية السرعة، ومحولات التوجيه، وقاذفات الأجزاء على أنظمة النقل

المرئيات التشخيصية وقدرات حماية الدائرة

تبسط التشخيصات الميدانية وآليات الحماية المتكاملة مراقبة النظام وصيانة الحقل:

• مؤشرات LED جانب الحقل: توفر ستة عشر مصباح LED صفراء للحالة موضوعة على الغلاف الأمامي إشارة مرئية واضحة عند تنشيط بوابات تشغيل الإخراج.
• قمع زيادة الاندفاع: تتعامل حماية الترانزستور المدمجة مع تيارات الاندفاع العابرة حتى 2.0 أمبير لمدة 50 مللي ثانية، وتستوعب اندفاع الملفات التحريضية دون تعطل المخارج.
• حماية اللوحة الخلفية Optocoupler: تحمي المعزلات الضوئية دوائر منطق Flexbus الداخلية من الضوضاء الكهربائية العابرة والجهد العابر حتى 850 فولت تيار مستمر.

التعبئة، الشحن السريع وشروط الضمان

• حالة المنتج: جديد 100%، مخزون أصلي مختوم من المصنع
• فترة الضمان: مغطاة بضمان استبدال كامل لمدة 12 شهرًا
• معالجة الإرسال: يتم شحن الطلبات في غضون 24 إلى 48 ساعة بعد التأكيد
• التوصيل السريع العالمي: شحن دولي سريع عبر FedEx أو UPS أو DHL

رؤية Global PLC Spare HUB

تعتبر 1794-OB16 واحدة من أكثر وحدات الإخراج DC استخدامًا في نظام Flex I/O بفضل كثافتها العالية واستهلاكها المنخفض للطاقة. ومع ذلك، نظرًا لأن هذه الوحدة تفتقر إلى حماية إلكترونية داخلية من الدوائر القصيرة، فإن حدوث ماس كهربائي عرضي على سلك حقل 24 فولت متصل مباشرة بدبوس إخراج سيؤدي إلى تلف دائم في الترانزستور الداخلي للمخرج. لمنع تلف الأجهزة أثناء التشغيل أو تدهور الأسلاك، نوصي بشدة بتركيب صمامات خارجية سريعة المفعول SAN-O MQ4-800 مللي أمبير على قنوات الإخراج الفردية أو استخدام مجموعة قاعدة طرفية مدمجة. علاوة على ذلك، عند تبديل الملفات التحريضية، فإن تركيب ثنائيات قمع عبر أطراف الحمل الميدانية يمتص ارتفاعات الجهد العكسي ويمنع التعب المبكر للترانزستور.

الأسئلة المتكررة

س: ما الذي يسبب فشل قناة إخراج على هذه الوحدة بشكل دائم في وضع مغلق (دائم التشغيل)؟

ج: عادةً ما يؤدي التيار الزائد أو ارتفاعات الجهد الاستقرائي العالية التي تتجاوز الحدود الحرارية للترانزستور إلى انهيار الوصلة الإخراجية الصلبة، مما يؤدي إلى قصر داخلي وبقاء التشغيل؛ يمنع تركيب صمامات SAN-O MQ4-800 مللي أمبير هذا النمط من الفشل.

س: هل يمكن تشغيل الأحمال الميدانية التي تتطلب طاقة 12 فولت تيار مستمر بشكل موثوق باستخدام بطاقة الإخراج هذه؟

ج: نعم؛ تدعم الوحدة نطاق جهد في حالة التشغيل من 10 فولت تيار مستمر حتى 31.2 فولت تيار مستمر، مما يسمح لها بتبديل أحمال التحكم 12 فولت تيار مستمر بشرط أن يتطابق مصدر الطاقة المساعد مع متطلبات جهد الحمل.

س: كم عدد وحدات الإخراج المنفصلة هذه التي يمكن تركيبها تحت عقدة محول Flex I/O واحدة؟

ج: يمكن تركيب ما يصل إلى ثماني وحدات بالتسلسل على مجموعة لوحة خلفية Flex I/O واحدة، بشرط ألا يتجاوز إجمالي سحب تيار Flexbus 5 فولت تيار مستمر لجميع البطاقات تصنيف مصدر الطاقة للمحول.

س: لماذا يبقى مؤشر LED 24 فولت المتصل بقناة غير نشطة مضاءًا بشكل خافت؟

ج: يمكن لتيار التسرب في حالة الإيقاف البالغ 0.5 مللي أمبير المتأصل في ترانزستورات الإخراج الحالة الصلبة أن يمرر طاقة متبقية كافية لإضاءة مؤشرات LED عالية الكفاءة بشكل خافت؛ يؤدي وضع مقاومة متوازية عبر الحمل إلى نزع هذا الجهد.

س: دليل الاختيار: كيف أختار بين تحديد بطاقة السورسينغ 1794-OB16 وبطاقة الإخراج Sinking 1794-OV16؟

ج: اختر 1794-OB16 عندما تتطلب المشغلات الميدانية منطق سورسينغ للتيار (+24 فولت تيار مستمر يتم تبديله إلى الحمل). اختر 1794-OV16 عندما تستخدم المعدات الميدانية منطق Sinking للتيار (تيار مستمر مشترك يتم تبديله إلى الحمل).
