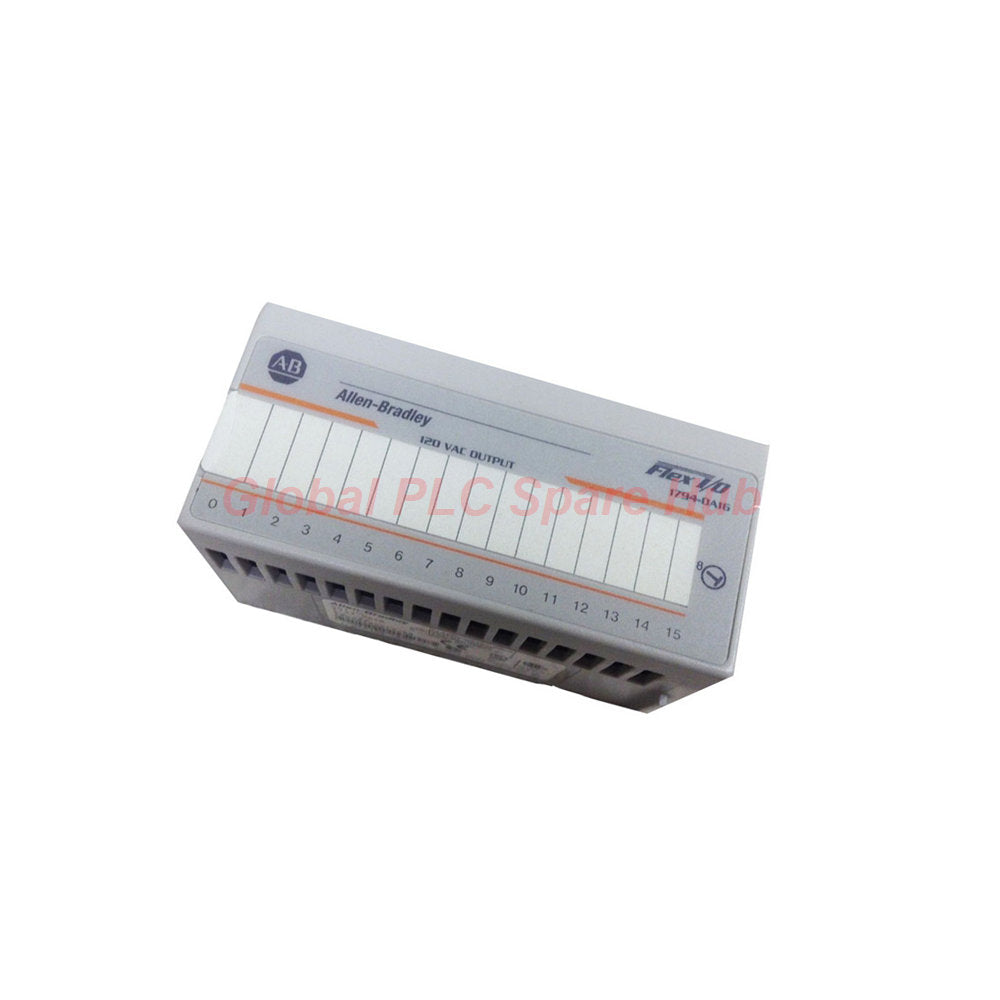

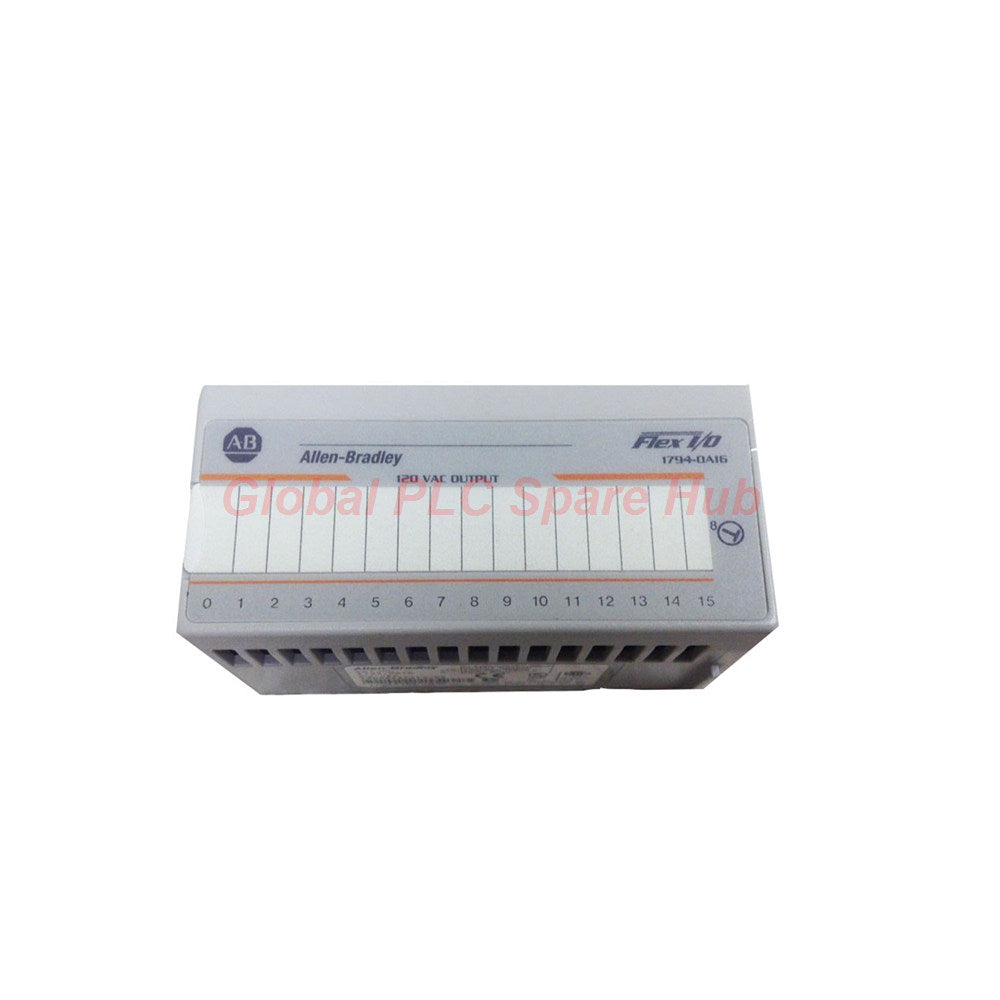

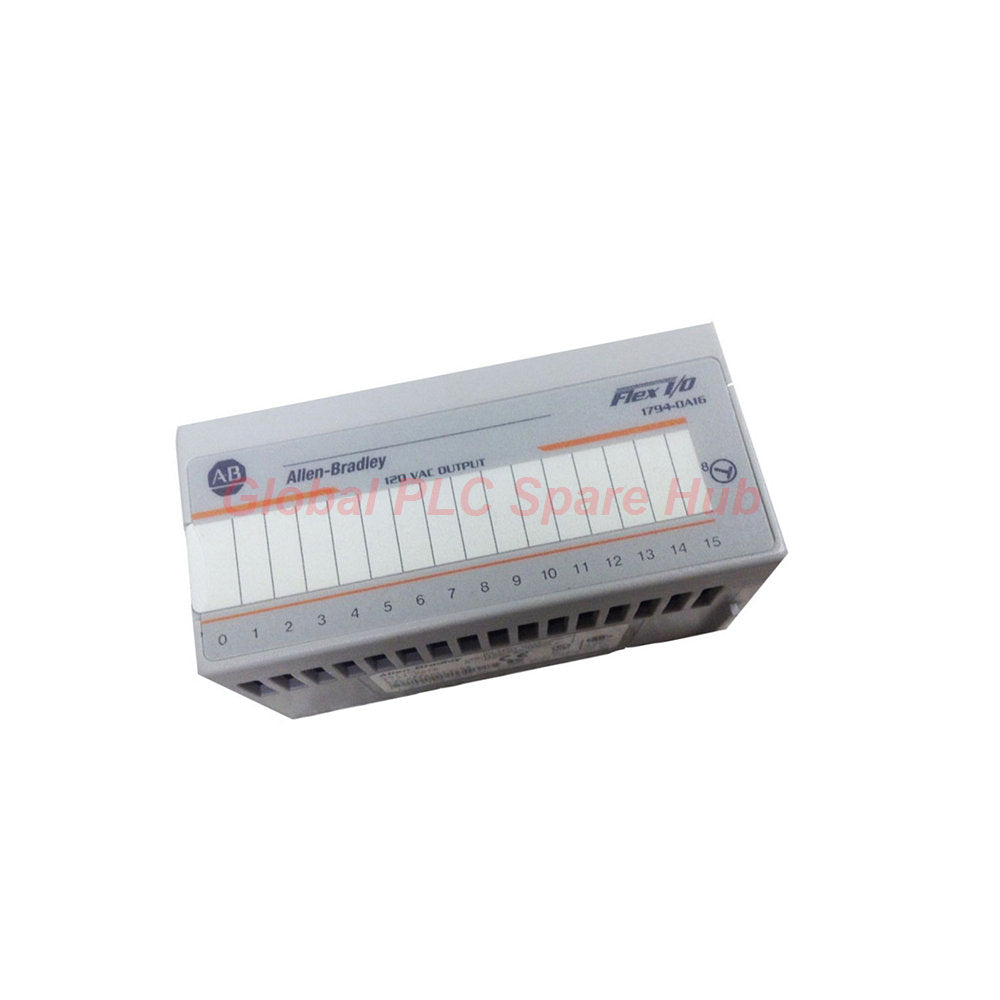

وحدة إخراج رقمي 16 نقطة تيار متردد 1794-OA16 | سلسلة Allen-Bradley Flex I/O

نظرة عامة على محور قطع غيار PLC العالمي

يعد 1794-OA16 مكونًا أساسيًا للهندسة المعمارية الموزعة لـ Rockwell Automation Flex I/O. يسلط خبراؤنا الفنيون الضوء على تعدد استخداماته الشديد في التعامل مع أحمال التيار المتردد الاستقرائية، مثل الملامسات وصفارات الإنذار. نظرًا لأن القنوات غير معزولة، فإن هذه الوحدة مدمجة بشكل استثنائي، مما يجعلها الخيار الأساسي لخزانات التحكم الصناعية ذات المساحات المحدودة حيث تكون هناك حاجة إلى تبديل إخراج 120 فولت تيار متردد عالي الكثافة.

ملاءمة التطبيق والقدرة التشخيصية

• المعدات المناسبة: متوافق مع جميع محولات اتصالات Flex I/O 1794 للتكامل السلس في أنظمة Logix أو أنظمة PLC القديمة.
• التطبيقات الأساسية: تنشيط ملفات ترحيل التيار المتردد، والصمامات التي تعمل بالملف اللولبي، والتحكم في الملامسات، وإشارات الإنذار الصناعية عالية الوضوح (الأبواق/المزروعات).
• القدرة التشخيصية: يتميز بـ 16 مؤشر حالة LED أصفر مخصص للتحقق من إخراج كل قناة، مما يسمح لموظفي الصيانة بتحديد أعطال الإشارة على الفور دون أدوات تشخيص ثانوية.

المواصفات الفنية

• العلامة التجارية: ألن برادلي (روكويل أوتوميشن)
• الموديل: 1794-OA16
• نوع الخرج: 16 قناة إخراج تيار متردد رقمي غير معزول
• نطاق الجهد: 74 إلى 132 فولت تيار متردد (120 فولت تيار متردد اسمي)
• تصنيف التيار: 0.5 أمبير لكل قناة (4.0 أمبير إجمالي تيار الوحدة)
• تأخير المسح: ½ دورة تيار متردد (من إيقاف التشغيل إلى التشغيل/من التشغيل إلى إيقاف التشغيل)
• تبديد الطاقة: 4.7 واط عند 0.5 أمبير كحد أقصى
• بيئي: نطاق تشغيل من 0 إلى 55 درجة مئوية؛ مقاومة اهتزاز 5G

تفاصيل التكوين (سلسلة Flex I/O)

• 1794: قاعدة منصة Flex I/O
  • OA: وحدة خرج تيار متردد رقمي
  • 16: تكوين كثافة 16 قناة

اللوجستيات وضمان الضمان

• شركاء الشحن: نقل آمن وذو أولوية في جميع أنحاء العالم عبر FedEx أو UPS أو DHL.
• الإرسال: إنجاز سريع للطلبات مع معالجة في غضون 24-48 ساعة.
• الضمان: محمي بضمان الجودة والأداء القياسي في الصناعة لمدة 12 شهرًا.

الأسئلة المتكررة للهندسة

س: لماذا يتطلب قاعدة 1794-TBNF صهرًا خارجيًا، وليس غيرها؟
ج: تشتمل قاعدة 1794-TBNF على حوامل مصهرات مدمجة مصممة خصيصًا لحماية المخرجات غير المعزولة لـ 1794-OA16؛ يتطلب استخدام قاعدة غير منصهرة (مثل TBN) حماية خارجية للدائرة لتلبية قوانين السلامة الكهربائية.

س: كيف تؤثر طبيعة "غير المعزولة" لهذه الوحدة على استراتيجية التوصيل الخاصة بي؟
ج: نظرًا لأن المخرجات غير معزولة، فإن جميع القنوات تشترك في مسار عودة مشترك إلى مصدر التيار المتردد؛ تأكد من أن الأسلاك المشتركة لديك بالحجم الصحيح للحمل الكلي وتجنب خلط مراحل جهد مختلفة داخل نفس الوحدة.

س: دليل الاختيار: كيف أختار القاعدة الطرفية المناسبة لمساحة الخزانة الخاصة بي؟
ج: إذا كنت تحتاج إلى صهر مدمج، فاختر 1794-TBNF. لتطبيقات توفير المساحة القياسية، يوفر 1794-TB2 أو TB3 بصمة أصغر، ولكن تذكر أنه يجب عليك توفير حماية مستقلة ضد التيار الزائد.

س: نصيحة الخبرة: ما الذي يسبب تيار التسرب 2.25 مللي أمبير في حالة إيقاف التشغيل؟
ج: هذا نتيجة ثانوية لدائرة التثبيط الداخلية للوحدة؛ كن حذرًا عند استخدام هذه الوحدة لتشغيل أحمال منخفضة الطاقة جدًا، حيث يمكن أن يؤدي تيار التسرب هذا أحيانًا إلى إبقاء المؤشرات أو المرحلات الحساسة نشطة حتى عند إصدار أمر "إيقاف التشغيل".

س: ما هي الطريقة الأكثر فعالية للحفاظ على 1794-OA16 في بيئات الاهتزاز العالية؟
ج: افحص بانتظام آلية قفل القاعدة الطرفية بالوحدة. يعتمد تصنيف الاهتزاز 5G على تثبيت الوحدة بإحكام ووضع مفتاح التشغيل بشكل صحيح (الموضع 8) لمنع التزاوج غير الصحيح العرضي.
