1794-IE4XOE2 وحدة PAC التناظرية عالية الكثافة Rockwell FLEX IO

Manufacturer: Allen-Bradley
Product No.: 1794-IE4XOE2
Condition： متوفر بالمخزون
Product Type: وحدة تحكم منطقية قابلة للبرمجة (PAC) تناظرية
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

رؤية محور الغيار العالمي PLC Spare HUB

إن الوحدة 1794-IE4XOE2 هي حل هجين متعدد الاستخدامات ضمن منظومة FLEX I/O، وقد صُممت خصيصًا لزيادة مساحة الخزانة إلى أقصى حد من خلال الجمع بين وظائف الإدخال والإخراج في بصمة واحدة. تعد هذه الوحدة بمثابة "سكين الجيش السويسري" للمهندسين الذين يديرون حلقات تناظرية صغيرة النطاق. من خلال توفير 4 مدخلات عالية الدقة ومخرجين، تلغي الوحدة 1794-IE4XOE2 الحاجة إلى وحدات منفصلة في مجموعات التحكم المحلية. تم تحسين تصميمها غير المعزول والمفرد الطرف ليكون فعالًا من حيث التكلفة وبكثافة عالية في بنيات الإدخال/الإخراج الموزعة حيث تتم إدارة ضوضاء الوضع المشترك على مستوى مصدر الطاقة.

نظرة عامة على المنتج

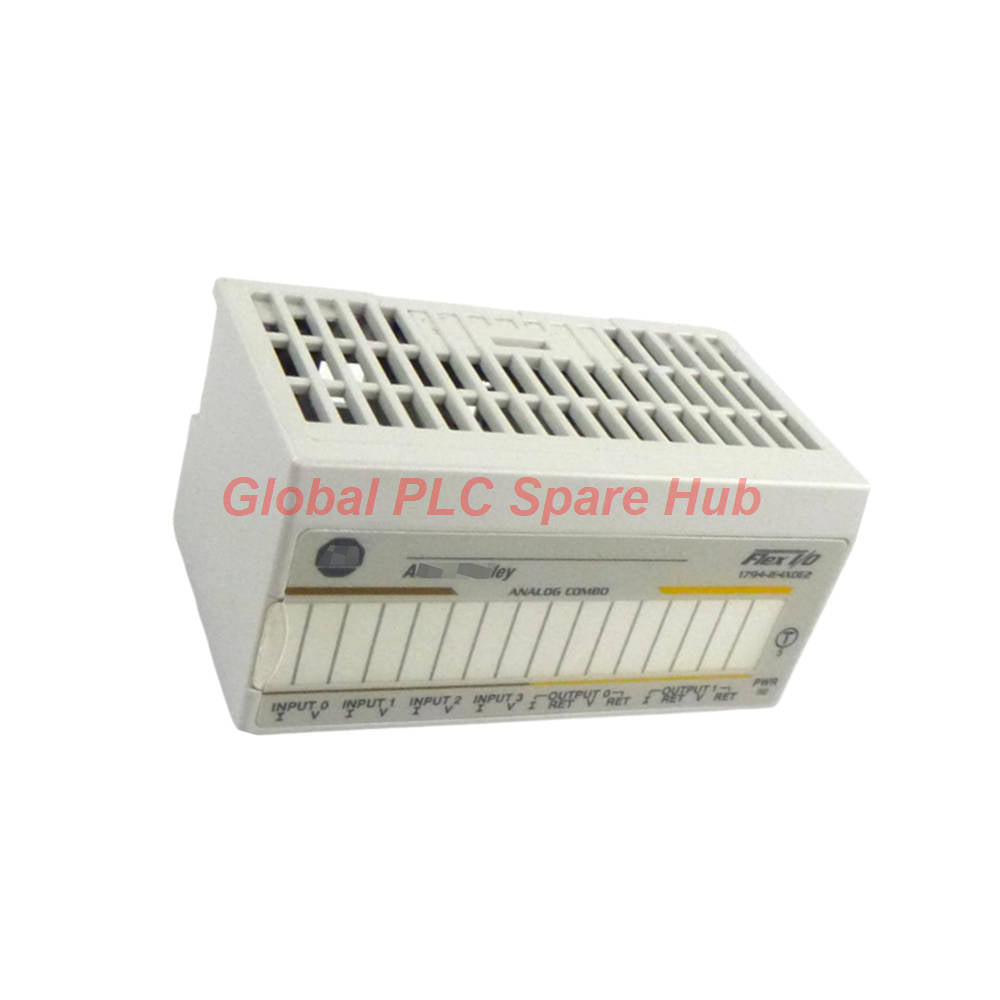

إن الوحدة Allen-Bradley 1794-IE4XOE2 هي وحدة تجميع تناظرية عالية الكثافة. تتميز بـ 4 مدخلات مفردة الطرف ومخرجين مفردي الطرف، وتدعم كل من إشارات التيار (mA) والجهد (VDC). تتصل هذه الوحدة باللوحة الخلفية FLEX I/O من خلال قاعدة طرفية مطلوبة، مما يوفر حل إدخال/إخراج معياري وقابل للتبديل الساخن. للحصول على رسوم بيانية للأسلاك الفنية ومنحنيات استجابة الخطوة، نوصي بشدة بتنزيل دليل تثبيت الوحدة 1794-IE4XOE2 ودليل المستخدم المرجعي.

المواصفات الفنية

الشركة المصنعة: Rockwell Automation / Allen-Bradley
رقم الكتالوج: 1794-IE4XOE2
سلسلة الوحدات: FLEX I/O
تكوين الإدخال: 4 مفردة الطرف، غير معزولة
تكوين الإخراج: 2 مفردة الطرف، غير معزولة
نطاقات إشارة الإدخال: 0-20mA، 4-20mA، 0-10VDC، +/- 10VDC
نطاقات إشارة الإخراج: 0-20mA، 4-20mA، 0-10VDC، +/- 10VDC
الدقة: 12 بت بالإضافة إلى الإشارة
طريقة التحويل: تعديل عرض النبضة (PWM) للمخرجات؛ تقريب متتالي للمدخلات
مقاومة الإدخال: 100 كيلو أوم (الجهد) / 238 أوم (التيار)
الطاقة الخارجية: 24 فولت تيار مستمر اسمي (نطاق 19.2 إلى 31.2 فولت تيار مستمر)
تبديد الطاقة: 4 وات كحد أقصى عند 31.2 فولت تيار مستمر

التركيب والقواعد الطرفية

القواعد المتوافقة: يجب استخدامها مع 1794-TB2 أو 1794-TB3 أو 1794-TB3S أو 1794-TB3T أو 1794-TB3TS.
التركيب: تركيب على سكة DIN أفقية أو عمودية.
تيار FlexBus: يسحب 20 مللي أمبير من اللوحة الخلفية.
الأسلاك الطرفية: دعم للأسلاك النحاسية الصلبة والمجدولة يتم تحديده بواسطة الوحدة الأساسية المختارة.

المنطق التشخيصي والتطبيقي

تنسيق البيانات: يتم تخزين القيم المحولة بتنسيق 16 بت، مكمل ثنائي، محاذي لليسار للمعالجة المباشرة بواسطة PLC.
مؤشرات الحالة: تساعد مصابيح LED المدمجة في التحقق السريع من الطاقة وصحة الوحدة في الموقع.
رفض الضوضاء: مرشحات رفض الوضع العادي المدمجة (على سبيل المثال، -10 ديسيبل عند 50 هرتز للجهد) للحفاظ على سلامة الإشارة.
ملاءمة النظام: مثالي للتحكم الموزع في محركات التردد المتغير (VFDs) ومحددات وضع الصمامات وأجهزة إرسال الضغط.

شروط الشحن والضمان

وقت الإرسال: معالجة سريعة في غضون 24-48 ساعة.
شركاء الخدمات اللوجستية: توصيل عالمي عبر FedEx أو UPS أو DHL.
فترة الضمان: ضمان وظيفي شامل لمدة 12 شهرًا.
محتويات العبوة: تتضمن وحدة واحدة (1) 1794-IE4XOE2 في عبوة احترافية.

دليل الشراء والاختيار

اختر الوحدة 1794-IE4XOE2 عندما يتضمن تطبيقك مستشعرات مفردة الطرف تشترك في أرضية مشتركة.
تأكد من أن الحمل الحالي الكلي على خرج الجهد لا يتجاوز 3 مللي أمبير.
تحقق من أن معدلات التحويل (256 ميكروثانية لكل قناة) تتوافق مع متطلبات حلقة PID الخاصة بك.
بالنسبة للبيئات عالية الاهتزاز، أعط الأولوية للقاعدة الطرفية ذات المشبك الزنبركي 1794-TB3S لتأمين الأسلاك.

الأسئلة المتكررة (FAQ)

ما هو تأثير استخدام المدخلات غير المعزولة على الوحدة 1794-IE4XOE2؟
نظرًا لأن المدخلات غير معزولة، يجب أن تشترك جميع الإشارات في عودة مشتركة. إذا كانت مستشعراتك تحتوي على إمكانات أرضية مختلفة، فقد تواجه حلقات أرضية وانجرافًا في الإشارة.

كيف يؤثر تحويل PWM على أداء الخرج؟
يوفر تعديل عرض النبضة (PWM) خرجًا تناظريًا موثوقًا به ولكنه يتطلب مطابقة معاوقة مناسبة؛ يمكن أن يتعامل خرج الجهد مع حمل أقصى يبلغ 3 مللي أمبير.

هل يمكنني مزج إشارات التيار والجهد على نفس الوحدة؟
نعم، القنوات الفردية قابلة للتكوين، مما يسمح لك بتشغيل جهاز إرسال ضغط 4-20 مللي أمبير على مدخل واحد ومستشعر موضع +/-10 فولت على مدخل آخر.

لماذا يتم إزاحة بياناتي إلى اليسار في السجل 16 بت؟
تستخدم الوحدة 1794-IE4XOE2 تنسيق مكمل ثنائي 16 بت محاذي لليسار للحفاظ على التوافق عبر وحدات تحكم Logix المختلفة.

ما هي أفضل قاعدة طرفية للتطبيقات ذات درجات الحرارة العالية؟
غالبًا ما يتم اختيار الوحدة 1794-TB3T لمحطاتها الإضافية، والتي تساعد في تأريض الإشارة وإنهاء الدرع في البيئات الحرارية المعقدة.
