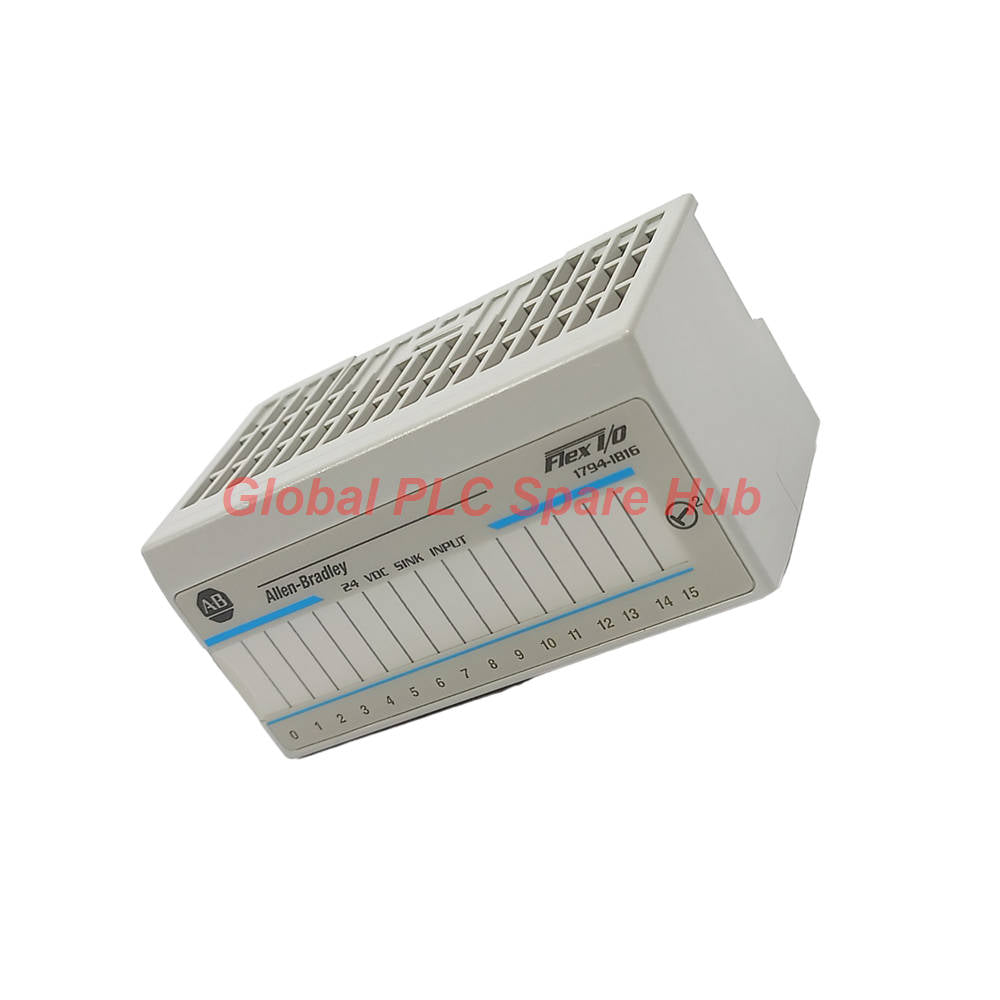

1794-IB16 وحدة إدخال تيار مستمر 16 قناة من روكويل أوتوميشن

Manufacturer: Allen-Bradley
Product No.: 1794-IB16
Condition： متوفر بالمخزون
Product Type: وحدة إدخال التيار المستمر
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

رؤية Global PLC Spare HUB: Global PLC Spare HUB توفر مكونات أتمتة صناعية قوية مصممة لهياكل التحكم الموزعة. ينتمي 1794-IB16 إلى سلسلة Flex IO من Rockwell Automation. يقوم فنيو المصانع بنشر وحدة الإدخال المنفصلة ذات الـ 16 قناة هذه بالقرب من أجهزة الاستشعار الميدانية لتبسيط توصيلات الخزانة، وتقليل تدهور الإشارة، وزيادة إنتاجية النظام عبر الخلايا التصنيعية المعقدة.

الهيكل الفني والمواصفات

العلامة التجارية	Allen-Bradley
رقم جزء الشركة المصنعة	1794-IB16
سلسلة المنتج والنوع	وحدة إدخال منفصلة غاطسة 16 قناة 24VDC من Flex IO
قنوات الإدخال	16 مدخلاً أحادي الطرف، غير معزول، غاطس مجمعة في بنك واحد
تصنيفات الجهد	جهد تشغيل اسمي 24VDC، نطاق تشغيل من 19.2 إلى 31.2VDC
عتبات التيار	2.0mA كحد أدنى لتيار حالة التشغيل، 8.0mA اسمي، 1.5mA كحد أقصى لتيار حالة الإيقاف
أوقات تصفية قابلة للتحديد	قابلة للتكوين من 256 ميكروثانية حتى 32 مللي ثانية عبر جدول صور الإخراج
الطاقة وتبديد الحرارة	أقصى فقدان طاقة 6.1 واط؛ أقصى إنتاج حراري 20.8 وحدة حرارية بريطانية/ساعة عند 31.2VDC
التقييمات البيئية	نطاق درجة حرارة التشغيل من 0 إلى 55 درجة مئوية؛ رطوبة غير مكثفة من 5% إلى 95%
شهادات المخاطر	متوافق مع توجيهات Class I Division 2, Class I Zone 2, UL, CSA, و CE

مخطط التثبيت

ركب الوحدة على قضبان DIN القياسية أو مباشرة على لوحات خلفية مسطحة باستخدام أجهزة معتمدة.
ثبت الوحدة بإحكام على قواعد طرفية متوافقة بما في ذلك 1794-TB3، 1794-TB3S، 1794-TB3K، 1794-TB3SK، 1794-TBKD، أو 1794-TB37DS.
تحقق من أن موضع مفتاح المفتاح رقم 2 يتوافق بشكل صحيح مع اللوحة الأساسية قبل تثبيت التجميع في مكانه.
قم بإنهاء أسلاك مستشعر الحقل حتى 12 AWG (4 ملليمترات مربعة) في كتل الأطراف المحددة.
قم بتوصيل محول اتصال متوافق مثل DeviceNet، ControlNet، EtherNet/IP، أو Universal Remote I/O بقضيب الشبكة.

إرشادات التشغيل والصيانة

تتميز الوحدة بـ 16 مؤشر حالة أصفر فردي على الجانب الميداني لتأكيد حالات الإشارة الفورية التي تعتمد على الجهاز. يمكن لمهندسي التشغيل برمجة أوقات تصفية إدخال مخصصة من 256 ميكروثانية إلى 32 مللي ثانية لقمع الضوضاء الكهربائية في البيئات عالية التداخل. يظل سحب تيار Flexbus ضئيلًا عند 30 مللي أمبير من مصدر اللوحة الخلفية 5VDC.

إطار التوافق

يتفاعل هذا الجهاز بسلاسة مع أي محول اتصال Flex IO قياسي 1794 (1794-AENT، 1794-ADN، 1794-ASB، 1794-APB، 1794-ACN). يتطلب قواعد طرفية متوافقة لتوجيه طاقة الحقل وإشارات المستشعر المنفصلة بأمان دون تعديل هياكل اللوحة الخلفية.

مصفوفة الشهادات

صُممت الوحدة للانتشار الصناعي القاسي، وتحمل قوائم سلامة عالمية بما في ذلك UL، CE، CSA، وتصنيفات المواقع الخطرة لـ Class I Division 2 (المجموعات A، B، C، D) و Class I Zone 2 (المجموعة IIC) أجواء.

محتويات العبوة والضمان

يتضمن كل عملية شراء وحدة إدخال منفصلة 1794-IB16 مختومة من المصنع. يدعم Global PLC Spare HUB كل وحدة بضمان تشغيلي موثوق به لمدة 12 شهرًا.

اللوجستيات والشحن

يقوم Global PLC Spare HUB بمعالجة الطلبات وإرسالها في غضون 24 إلى 48 ساعة. يتم التعامل مع الشحن المعجل في جميع أنحاء العالم بشكل آمن من خلال شبكات البريد السريع الموثوقة بما في ذلك FedEx و UPS و DHL.

سيناريوهات التطبيق الصناعي والتشخيص

يقوم مهندسو الأتمتة بنشر 1794-IB16 عبر خطوط التصنيع الموزعة، وأنظمة مناولة المواد الآلية، ومحطات معالجة مياه الصرف الصحي، وزلاقات البتروكيماويات. تستفيد قدرات التشخيص من تخطيط LED للوحة الأمامية لعزل المفاتيح الميدانية المعيبة، أو انقطاع الأسلاك، أو انخفاض إمداد الطاقة على الفور، مما يقلل من متوسط وقت الإصلاح (MTTR) عبر العمليات المستمرة.

الأسئلة الشائعة

هل يمكنني استخدام هذه الوحدة مع مفاتيح ميكانيكية للتلامس الجاف؟

نعم، بشرط أن توفر الدائرة الخارجية جهد ترطيب 24VDC الضروري وتلبي الحد الأدنى لتيار حالة التشغيل 2.0mA المطلوب بواسطة المدخلات الغاطسة.

لماذا تتقلب إشارات الإدخال الخاصة بي عندما تبدأ الآلات القريبة في العمل؟

يمكن أن تؤدي الضوضاء الكهربائية العالية من محركات التردد المتغير إلى حالات خاطئة. قم بزيادة وقت تصفية الإدخال القابل للضبط برمجيًا من 256 ميكروثانية إلى 32 مللي ثانية لتنعيم ارتفاعات الضوضاء العابرة.

ماذا يحدث إذا انخفض مصدر Flexbus الداخلي إلى أقل من 5VDC؟

يمكن أن يتسبب انخفاض جهد اللوحة الخلفية في انقطاع الاتصال بين المحول ووحدة الإدخال. تحقق من سعة مصدر الطاقة في وحدة توزيع الطاقة الخاصة برفّك.

كيف أختار القاعدة الطرفية الصحيحة لتصميم خزانتي؟

اختر قواعد المشبك اللولبي مثل 1794-TB3 للأسلاك الصناعية القياسية أو الإصدارات ذات المشبك الزنبركي مثل 1794-TB3S إذا كان منشأتك تتطلب إنهاء الأسلاك بالضغط بدون أدوات لمكافحة الاهتزازات العالية.

هل من الضروري استخدام كابلات محمية للمدخلات الرقمية الميدانية؟

بينما تعتبر أسلاك الفئة 2 غير المحمية مقبولة للمسافات القياسية، فإن توجيه المدخلات عبر كابلات ثلاثية محمية من الفئة 2 يساعد في الحفاظ على حصانة الضوضاء في بيئات التداخل الكهرومغناطيسي العالي.

دليل الشراء

عند اختيار وحدات الإدخال/الإخراج الموزعة، قم بتقييم طوبولوجيا شبكة وحدة التحكم الخاصة بك، والقيود البيئية المحلية، ومتطلبات الجهد لجهاز الحقل. يضمن الحصول على عناصر المصنع الدقيقة مثل 1794-IB16 التوافق الكامل للبرامج داخل بيئات Studio 5000 أو RSLogix مع التخلص من إعادة تصميم الخزانة المكلفة.
