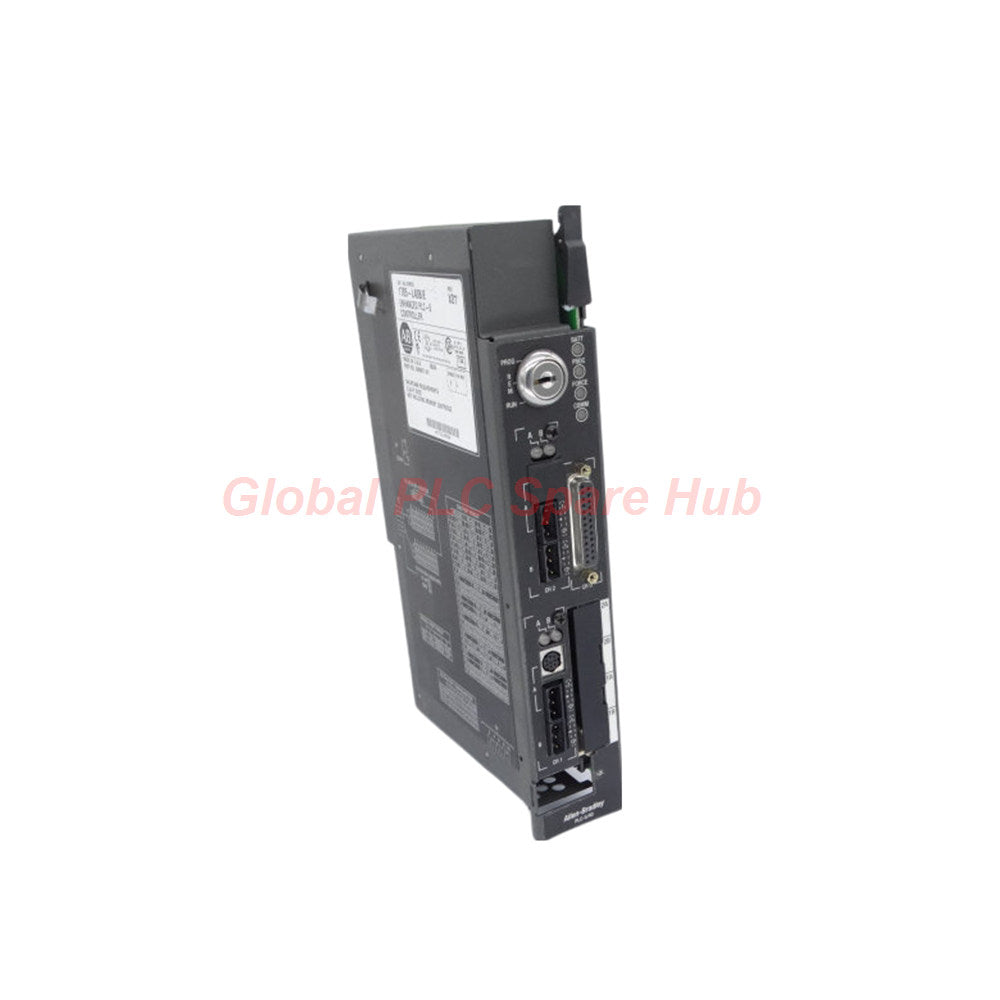

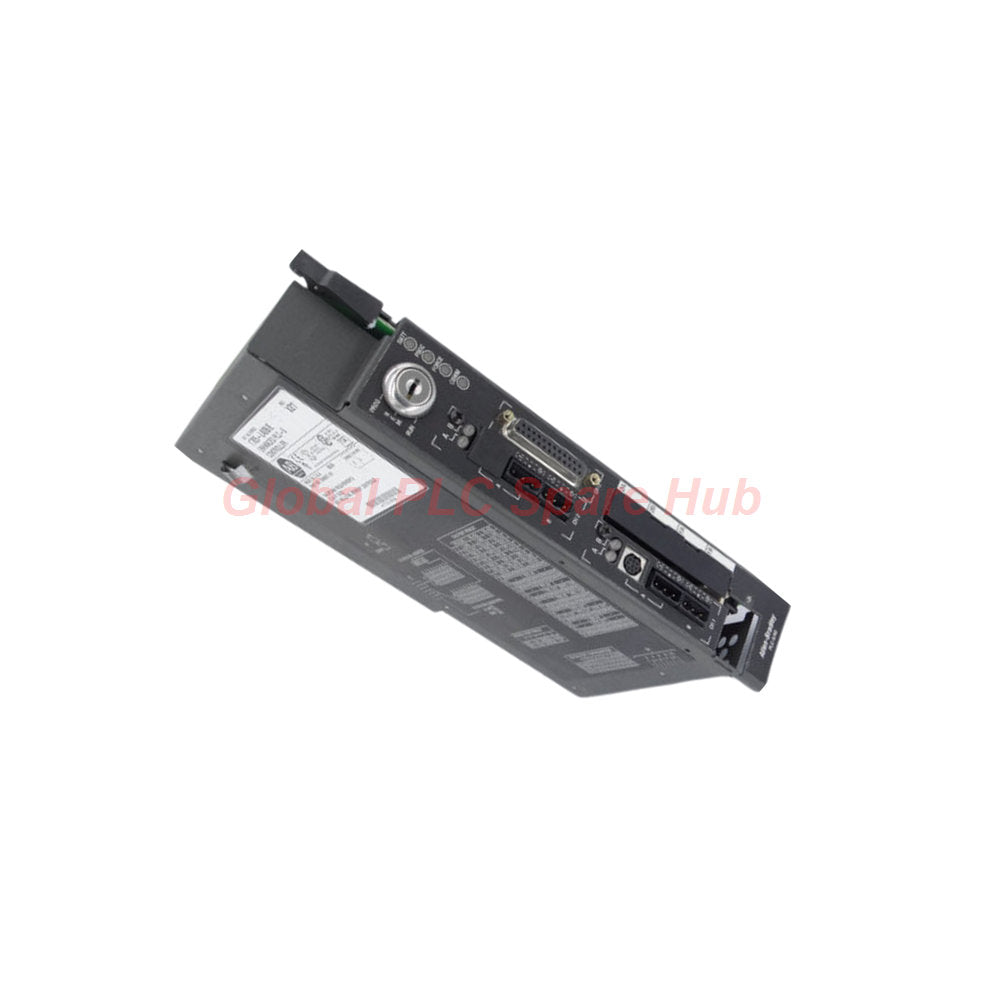

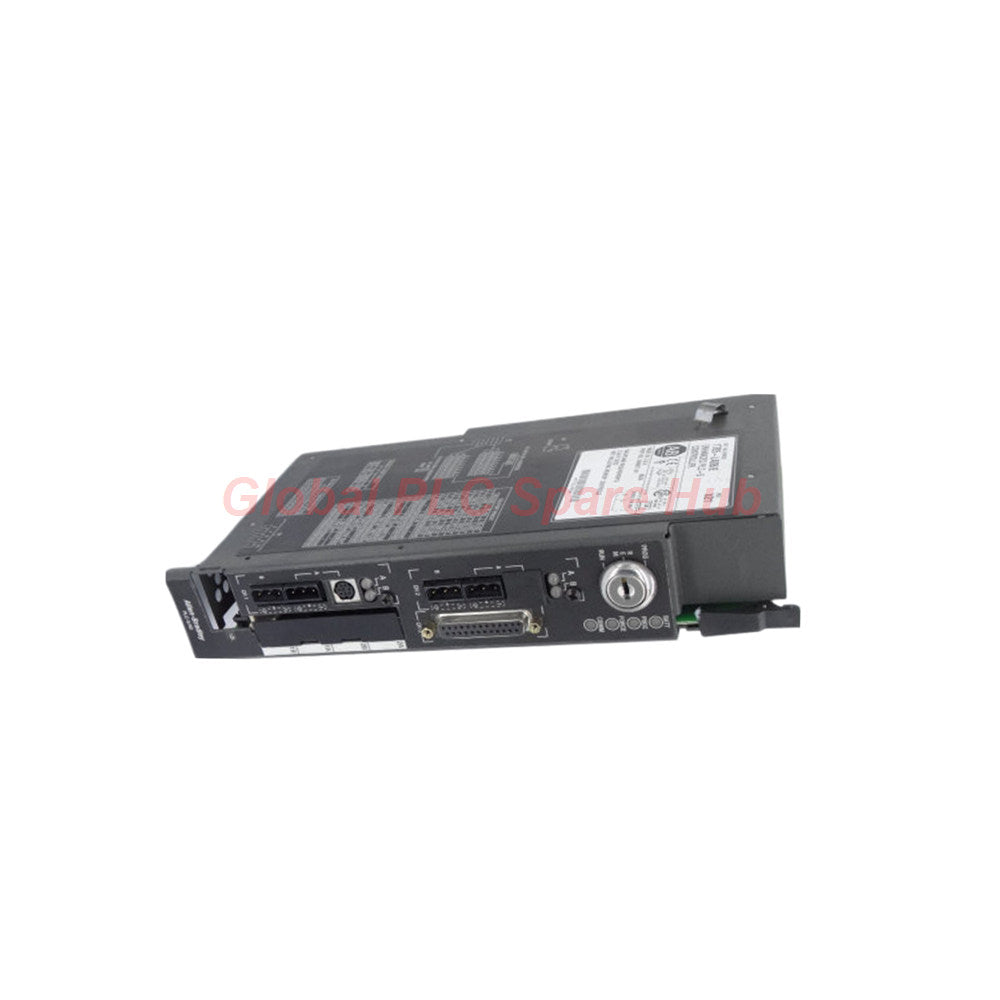

وحدة تحكم PLC5 من روكويل ألن برادلي 1785-L40B معالج صناعي

منصة معالجة PLC متقدمة للأتمتة الصناعية

تُعد 1785-L40B وحدة تحكم منطقية قابلة للبرمجة عالية الأداء من Allen-Bradley.

تنتمي وحدة التحكم إلى سلسلة PLC-5 المجربة صناعياً.

تدعم 1785-L40B هياكل الأتمتة متوسطة إلى كبيرة الحجم.

تجمع وحدة المعالجة بين قدرة عالية على التعامل مع الإدخال/الإخراج ودعم مرن للاتصالات الصناعية.

تُدير وحدة التحكم هذه منطق الأتمتة المعقد، وتكامل الإدخال/الإخراج عن بعد، وأنظمة التحكم المتصلة بالشبكة.

تعمل واجهات DH+ و Remote I/O المدمجة على تبسيط نشر الشبكات المتعددة.

تدعم ذاكرة المستخدم بسعة 48 كيلو كلمة (48KWords) منطق السلم (ladder logic) واسع النطاق وتطبيقات التحكم في العمليات.

يُتيح الهيكل المعياري لـ PLC-5 توسيع نظام صناعي قابل للتطوير.

رؤية مركز PLC Spare HUB العالمي

لا تزال وحدات التحكم Allen-Bradley PLC-5 منتشرة على نطاق واسع في أنظمة الأتمتة الصناعية ذات العمر الطويل.

تُقدم وحدة المعالجة 1785-L40B أداء تحكم مستقرًا في بيئات المصانع الصعبة.

غالبًا ما يستخدم المهندسون هذه الوحدة في أنظمة التصنيع الموزعة وأتمتة العمليات.

تعمل قنوات الاتصال الأربعة المستقلة DH+/RIO على تحسين مرونة الشبكة.

تدعم وحدة المعالجة هياكل الإدخال/الإخراج المعقدة مع الحفاظ على أداء مسح موثوق.

تشمل المعدات الصناعية المناسبة ما يلي:

• حوامل أتمتة PLC-5
• أنظمة العمليات الموزعة
• أنظمة النقل الصناعية
• خطوط إنتاج التعبئة والتغليف
• أنظمة مناولة المواد
• أنظمة التحكم في توليد الطاقة

تشمل بيئات التطبيق النموذجية ما يلي:

• تصنيع السيارات
• مصانع معالجة الأغذية
• منشآت إنتاج الصلب
• أتمتة معالجة المياه
• أنظمة المعالجة الكيميائية
• التحكم في الآلات على نطاق واسع

تدعم إمكانيات التشخيص ما يلي:

• تحليل اتصال الإدخال/الإخراج عن بُعد
• تشخيص ذاكرة وحدة التحكم
• استكشاف أخطاء اتصال الشبكة وإصلاحها
• مراقبة حالة الرف
• التحقق من تنفيذ منطق PLC

ملف تعريف أجهزة وحدة التحكم

الشركة المصنعة	Rockwell Automation
العلامة التجارية	Allen-Bradley
النموذج	1785-L40B
السلسلة	PLC-5
نوع المعالج	PLC-5/40 معالج قياسي
ذاكرة المستخدم	48 كيلو كلمة (48 KWords)
ذاكرة الوصول العشوائي المدعومة ببطارية	مدعوم
دعم النسخ الاحتياطي EEPROM	1785-ME16 / ME32 / ME64 / M100
الحد الأقصى لإجمالي الإدخال/الإخراج	2048 أي مزيج
دعم الإدخال/الإخراج التكميلي	2048 إدخال + 2048 إخراج
الحد الأقصى للإدخال/الإخراج التناظري	2048
الحد الأقصى لشاسيه الإدخال/الإخراج	61
الإدخال/الإخراج عن بُعد العالمي	32 كحد أقصى لكل رابط إدخال/إخراج
منافذ الاتصال المدمجة	4 منافذ DH+/Remote I/O
الاتصال التسلسلي	منفذ تسلسلي RS-232/422A/423 واحد
توسيع المعالج المشترك للتحكم	مدعوم
تيار الحمل الخلفي	3.3 أمبير
تبديد الطاقة	17.3 واط
مصدر الطاقة المدعوم	1771-P4S / P6S / P4S1 / P6S1
بطارية احتياطية	1770-XYC
وقت مسح الإدخال/الإخراج	3 مللي ثانية إلى 10 مللي ثانية حسب معدل الباود
درجة حرارة التشغيل	0 درجة مئوية إلى 60 درجة مئوية
درجة حرارة التخزين	-40 درجة مئوية إلى 85 درجة مئوية

مزايا بنية الشبكة الصناعية

• تدعم شبكات اتصالات DH+ متعددة مستقلة
• تتعامل مع بنى أنظمة الإدخال/الإخراج الموزعة الكبيرة
• مُحسّنة لتطبيقات الأتمتة المتوسطة والكبيرة
• تدعم نشر الرفوف المرنة المحلية والبعيدة
• دعم EEPROM يُحسن موثوقية النسخ الاحتياطي للبرنامج
• المسح السريع للإدخال/الإخراج يُحسن أداء استجابة العملية
• تدعم التكامل طويل الأمد للبنية التحتية لـ PLC-5

منصات شاسيه PLC المتوافقة

• 1771-A1B
• 1771-A2B
• 1771-A3B
• 1771-A3B1
• 1771-A4B

ميزات هندسة الاتصالات

• أربع قنوات DH+/RIO مستقلة تُحسن تقسيم الشبكة
• تدعم الواجهة التسلسلية بنى الاتصال من نقطة إلى نقطة
• تدعم أوضاع الاتصال بالماسح الضوئي والمحول
• تُبسط معايير الاتصال المرنة التكامل مع أطراف ثالثة
• مناسبة لبيئات نظام التحكم الموزع

توصيات التركيب والصيانة

• يجب تركيب وحدة التحكم في أنظمة شاسيه PLC-5 المتوافقة
• التحقق من توافق مصدر الطاقة قبل التشغيل
• مراقبة تيار اللوحة الخلفية أثناء توسيع النظام
• استبدال البطارية الاحتياطية أثناء دورات الصيانة المجدولة
• الحفاظ على تبريد الخزانة لاستقرار المعالج الحراري
• التحقق من عنونة الشبكة قبل تفعيل روابط الاتصال

معلومات التعبئة والتغليف واللوجستيات

• 1 × وحدة تحكم PLC طراز 1785-L40B
• تغليف صناعي واقي ضد الكهرباء الساكنة
• حماية آمنة للنقل للتصدير
• ملصق تعريف المنتج

دعم الضمان والشحن

• تغطية الضمان: 12 شهرًا
• خدمات البريد السريع: FedEx, UPS, DHL
• دعم الإرسال: الشحن الدولي السريع متاح
• معيار التعبئة والتغليف: تغليف واقي من الدرجة الصناعية

الأسئلة الشائعة المهنية

• لماذا تفضل أنظمة الأتمتة الكبيرة معالجات PLC-5/40؟

  تدعم وحدة المعالجة سعة إدخال/إخراج واسعة وشبكات اتصال متعددة.

• ما هي الميزة العملية التي توفرها واجهات DH+/RIO الأربعة؟

  تعمل القنوات المستقلة على تحسين فصل الشبكة ومرونة الاتصال.

• كيف يجب على المهندسين اختيار سعة النسخ الاحتياطي EEPROM؟

  اختر حجم الذاكرة بناءً على إجمالي متطلبات برنامج التطبيق.

• ما هي المشكلة التشغيلية التي تؤثر عادةً على رفوف PLC القديمة؟

  قد يؤدي تأكسد موصل اللوحة الخلفية إلى تقليل استقرار الاتصال.

• لماذا تُعد صيانة البطارية الاحتياطية مهمة؟

  صحة البطارية تحافظ على بيانات ذاكرة الوصول العشوائي (RAM) أثناء انقطاع التيار الكهربائي.

• ما هي التطبيقات الصناعية التي تستفيد أكثر من هذا المعالج؟

  أنظمة التصنيع الكبيرة وأتمتة العمليات الموزعة.

• ما هي ممارسة التشغيل التي تُحسن موثوقية الشبكة؟

  التحقق من عنونة DH+ وإنهاء الكابلات قبل البدء.

• كيف يمكن للفنيين تقليل وقت توقف الاتصال؟

  فحص كابلات الشبكة ومراقبة عدادات أخطاء الاتصال بانتظام.

• ما الذي يجب على المشترين تأكيده قبل شراء وحدة التحكم هذه؟

  التحقق من توافق الشاسيه، وسعة الإدخال/الإخراج المطلوبة، وبنية الشبكة.

• لماذا تُعد الإدارة الحرارية مهمة لوحدات معالجة PLC؟

  تعمل درجة حرارة التشغيل المستقرة على تحسين عمر المعالج وموثوقية التنفيذ.
