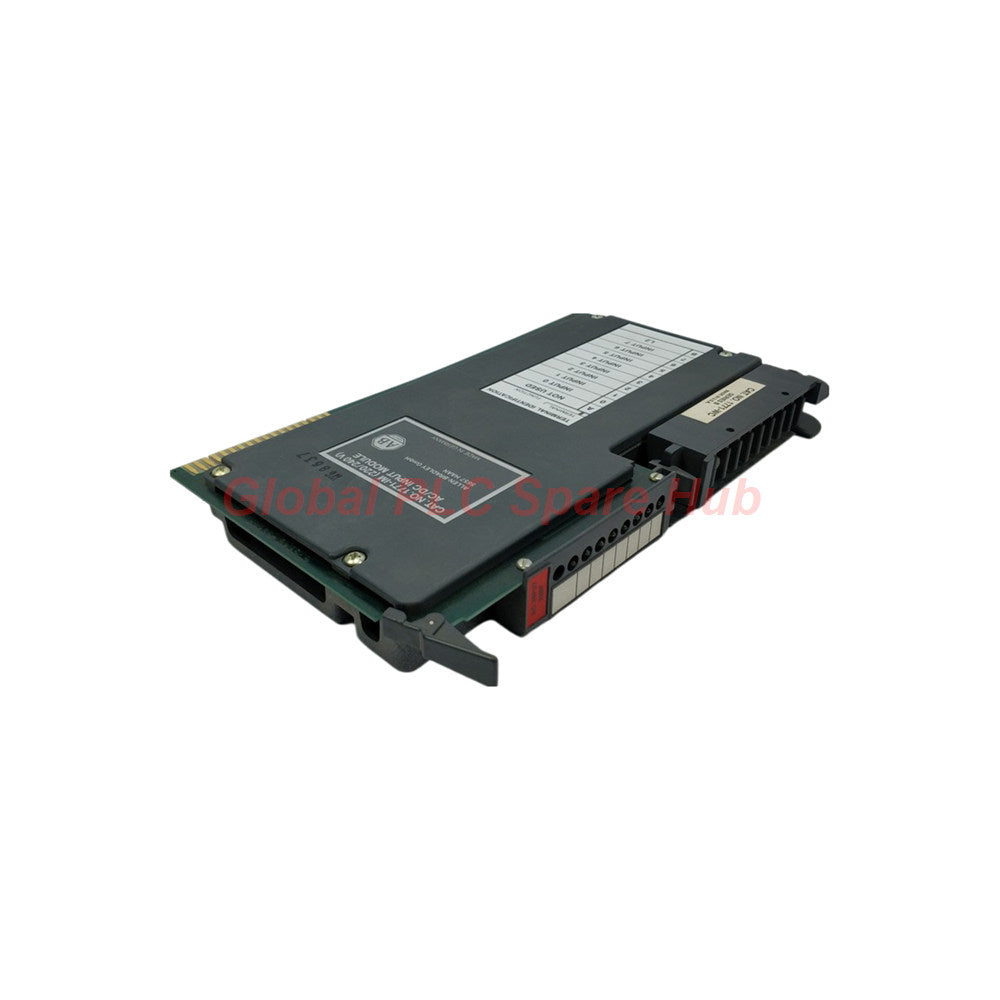

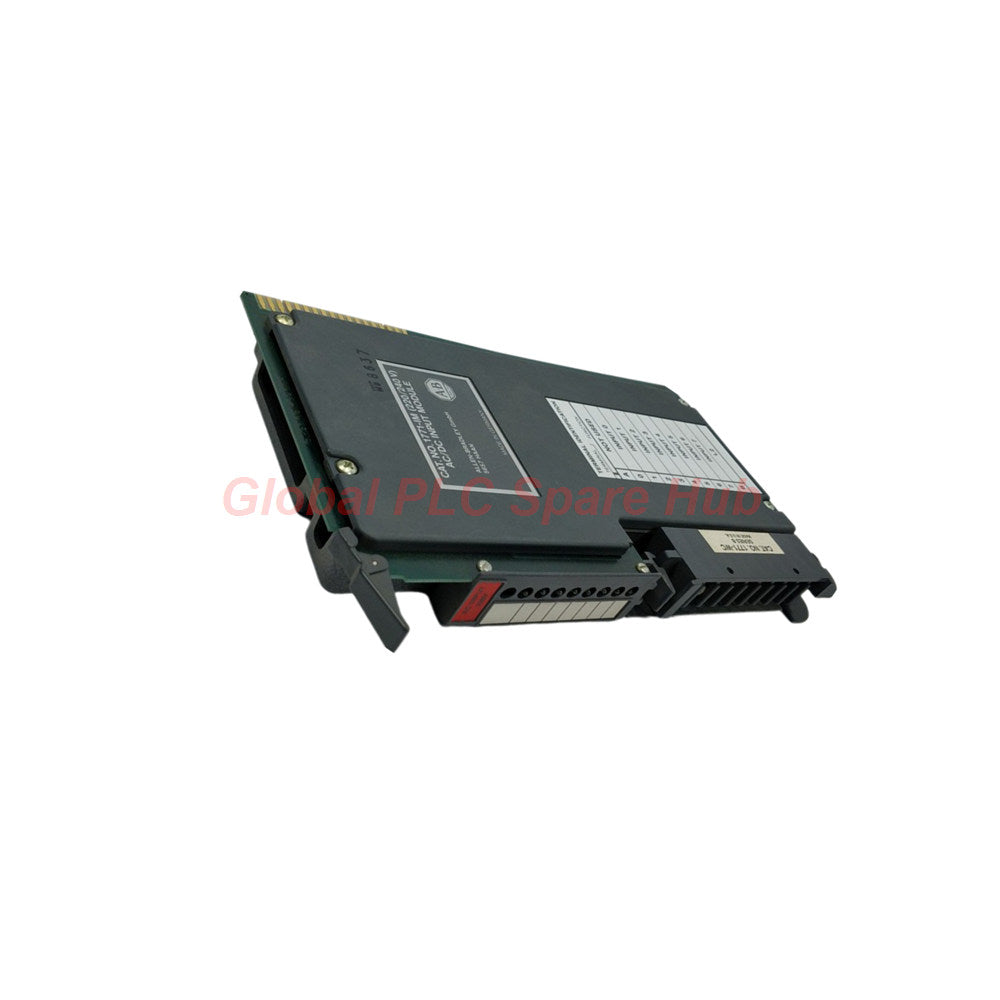

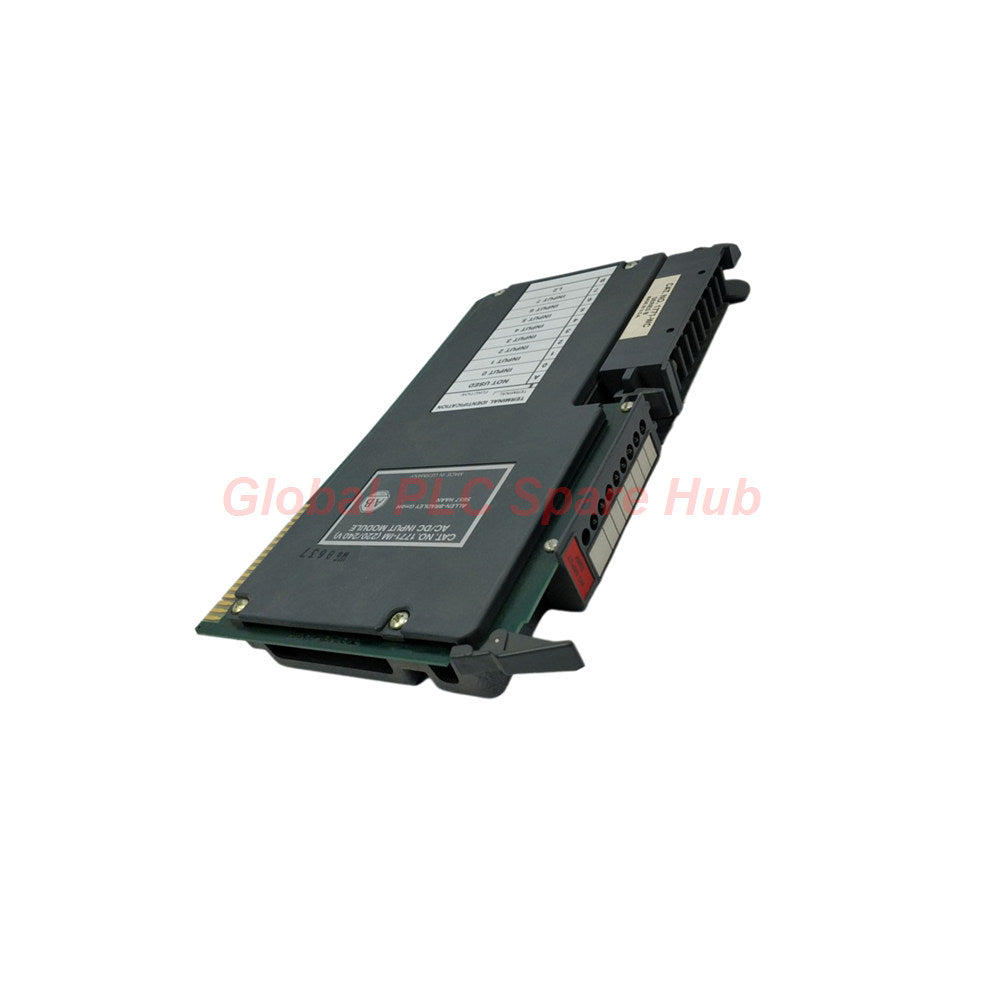

1771-IM وحدة إدخال رقمية AC/DC ثمانية نقاط من ألن برادلي PLC-5

وحدة واجهة الإشارة الرقمية الصناعية

تُعد الوحدة 1771-IM وحدة إدخال رقمية عالية الجهد طوّرتها شركة Allen-Bradley.

تتبع هذه الوحدة إلى منصة التحكم الموثوقة PLC-5 Series.

تدعم الوحدة 1771-IM تجميع الإشارات الميدانية AC و DC على حد سواء.

تعالج الوحدة ما يصل إلى 8 إشارات إدخال صناعية منفصلة في وقت واحد.

يدعم تصميمها العزل الكهربائي المتين تشغيل أتمتة المصنع بشكل مستقر.

تعمل الوحدة بفعالية في أنظمة التحكم الصناعية عالية الجهد.

ينشر المهندسون هذه الوحدة على نطاق واسع لمراقبة المفاتيح وتجميع حالة الآلات.

تبسّط البنية المثبتة على الرف التثبيت داخل خزائن أتمتة PLC-5.

رؤية Global PLC Spare HUB

لا تزال وحدات Allen-Bradley PLC-5 Series موثوقة على نطاق واسع في البنية التحتية للأتمتة الصناعية.

توفر الوحدة 1771-IM قدرة معالجة إشارات رقمية عالية الجهد وموثوقة.

يسهل توافقها الواسع مع التيار المتردد/المستمر دمجها مع الأنظمة القديمة وأنظمة الجهد المختلط.

الوحدة مناسبة بشكل خاص لبيئات التحويل الصناعية القاسية.

يستخدم العديد من المهندسين هذا الطراز في تطبيقات العمليات والتصنيع طويلة الأجل.

تشمل المعدات الصناعية المتوافقة:

• رفوف التحكم PLC-5
• أنظمة التحكم في المحركات الصناعية
• خزائن أتمتة المصانع
• أنظمة مناولة المواد
• أنظمة مراقبة الطاقة
• دوائر مراقبة سلامة الآلات

تشمل سيناريوهات التطبيق النموذجية:

• مراقبة إشارة زر الضغط
• اكتساب حالة مفتاح الحد
• مراقبة مفتاح التحديد
• دمج مفتاح العوامة الصناعي
• اكتشاف إدخال نظام الناقل
• مراقبة حالة معدات العملية

تدعم القدرة التشخيصية:

• التحقق من الإشارة المنفصلة
• استكشاف أخطاء حالة الإدخال وإصلاحها
• تشخيص الأسلاك الميدانية
• مراقبة تأخير الإدخال
• تحليل صيانة خزانة التحكم

مصفوفة الأداء الفني

الشركة المصنعة	Rockwell Automation
العلامة التجارية	Allen-Bradley
الطراز	1771-IM
السلسلة	PLC-5
نوع الوحدة	وحدة إدخال رقمية AC/DC
عدد المدخلات	8 مدخلات
فئة الجهد	220 فولت تيار متردد/مستمر
جهد التشغيل AC	184-276 فولت تيار متردد
جهد التشغيل DC	184-276 فولت تيار مستمر
نطاق التردد	47-63 هرتز
تيار الإدخال الاسمي	2.6 مللي أمبير تيار مستمر / 3-3.5 مللي أمبير تيار متردد
الحد الأدنى لتيار التشغيل (ON-State)	2.9 مللي أمبير
الحد الأقصى لتيار إيقاف التشغيل (OFF-State)	1.0 مللي أمبير
الحد الأقصى لجهد إيقاف التشغيل (OFF-State)	92-114 فولت تيار متردد
تيار اللوحة الخلفية (Backplane Current)	75 مللي أمبير
تأخير الإشارة AC ON	20 ± 6 مللي ثانية
تأخير الإشارة DC ON	10 ± 4 مللي ثانية
تأخير الإشارة AC OFF	20 ± 6 مللي ثانية
تأخير الإشارة DC OFF	20 ± 9 مللي ثانية
تبديد الطاقة	0.4 واط كحد أدنى / 2.4 واط كحد أقصى
التبديد الحراري	3.2 إلى 10.9 وحدة حرارية بريطانية/ساعة
الرطوبة التشغيلية	5-95% بدون تكاثف
درجة حرارة التشغيل	من 32 درجة فهرنهايت إلى 140 درجة فهرنهايت
نوع التركيب	قابل للتركيب على الرف
ذراع الأسلاك المتوافق	1771-WA

خصائص التصميم الموجهة نحو التطبيق

• يدعم إشارات الإدخال الصناعية AC و DC
• مصمم لتطبيقات الإدخال المنفصلة عالية الجهد
• أداء تحويل مستقر يحسن موثوقية الإشارة
• متوافق مع أنواع متعددة من المفاتيح الصناعية
• فلترة التأخير المدمجة تقلل من التشغيل الخاطئ
• محسّن للتشغيل المستمر للتحكم الصناعي
• يدعم التكامل طويل الأمد لنظام PLC-5

توافق الأجهزة الميدانية

• مفاتيح الضغط
• مفاتيح التحديد
• مفاتيح الحد AC
• مفاتيح العوامة الصناعية
• مخرجات تلامس التتابع
• حساسات منفصلة عالية الجهد

توصيات التركيب الهندسي

• قم بتركيب الوحدة داخل رفوف PLC-5 المتوافقة
• استخدم ذراع الأسلاك المعتمد 1771-WA لتوصيلات ميدانية آمنة
• افصل أسلاك الإدخال عن كابلات المحركات ذات التيار العالي
• تحقق من توافق الجهد قبل تشغيل الأجهزة الميدانية
• حافظ على تهوية الخزانة من أجل الاستقرار الحراري
• تحقق من متطلبات توقيت الإشارة أثناء تشغيل النظام

ملاحظات الصيانة والتشغيل

• افحص إحكام أطراف التوصيل الميدانية أثناء الصيانة الوقائية
• راقب ظروف تيار التسرب غير الطبيعي في حالة الإيقاف
• تحقق من توقيت استجابة الإشارة أثناء إجراءات استكشاف الأخطاء وإصلاحها
• نظف وصلات الرف خلال فترات الإغلاق المجدولة
• راجع ظروف درجة حرارة الخزانة أثناء التشغيل المستمر

معلومات الشحن والتعبئة

• 1 × وحدة إدخال رقمية 1771-IM
• تغليف واقٍ صناعي مضاد للكهرباء الساكنة
• حماية آمنة للنقل للتصدير
• ملصقات تعريف المنتج

الضمان والدعم اللوجستي

• فترة الضمان: 12 شهرًا
• خدمات البريد السريع: FedEx, UPS, DHL
• معالجة الطلبات: دعم إرسال دولي سريع
• معيار التعبئة والتغليف: تغليف واقٍ من الدرجة الصناعية

الأسئلة الشائعة المهنية

• لماذا تدعم هذه الوحدة إشارات الإدخال AC و DC على حد سواء؟

  توافق الجهد المختلط يبسط تكامل الأنظمة الصناعية.

• ما هي الميزة العملية التي تأتي من فلترة تأخير الإشارة المدمجة؟

  يقلل من التشغيل الخاطئ الناتج عن الضوضاء الكهربائية أو ارتداد المفتاح.

• كيف يجب على المهندسين اختيار الأجهزة الميدانية المتوافقة؟

  تحقق من تصنيفات الجهد وخصائص التبديل قبل التركيب.

• ما هي مشكلة التركيب التي تؤثر بشكل شائع على استقرار الإدخال؟

  غالبًا ما يؤدي التأريض السيئ للخزانة إلى تداخل كهربائي غير مرغوب فيه.

• لماذا يعد تيار التسرب في حالة الإيقاف مهمًا في الأنظمة عالية الجهد؟

  قد يؤدي تيار التسرب إلى ظروف تنشيط إدخال غير مقصودة.

• ما هي الصناعات التي تنشر هذه الوحدة عادةً؟

  التصنيع، مناولة المواد، أنظمة الطاقة، وأتمتة العمليات.

• ما هي ممارسة الصيانة التي تحسن موثوقية الرف على المدى الطويل؟

  التنظيف المنتظم لموصلات الرف يساعد في الحفاظ على اتصال مستقر.

• كيف يمكن للفنيين استكشاف أخطاء التحولات المتأخرة للإشارة وإصلاحها؟

  تحقق من أوقات استجابة الجهاز الميداني وسلامة أسلاك الإدخال.

• ماذا يجب على المشترين تأكيده قبل الطلب؟

  تحقق من توافق رف PLC-5 ونطاق جهد التشغيل المطلوب.

• لماذا تعد تهوية الرف مهمة لهذه الوحدة؟

  درجات حرارة الخزانة المستقرة تحسن الموثوقية الكهربائية على المدى الطويل.
