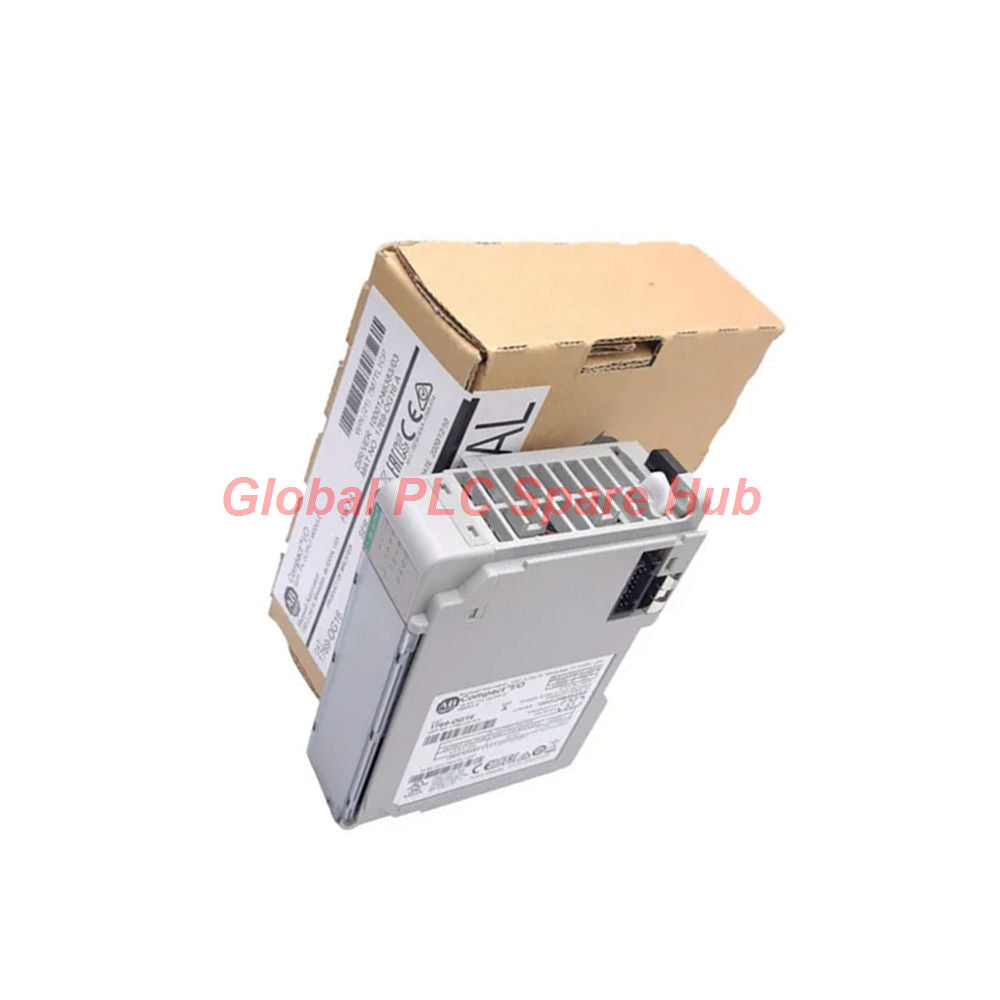

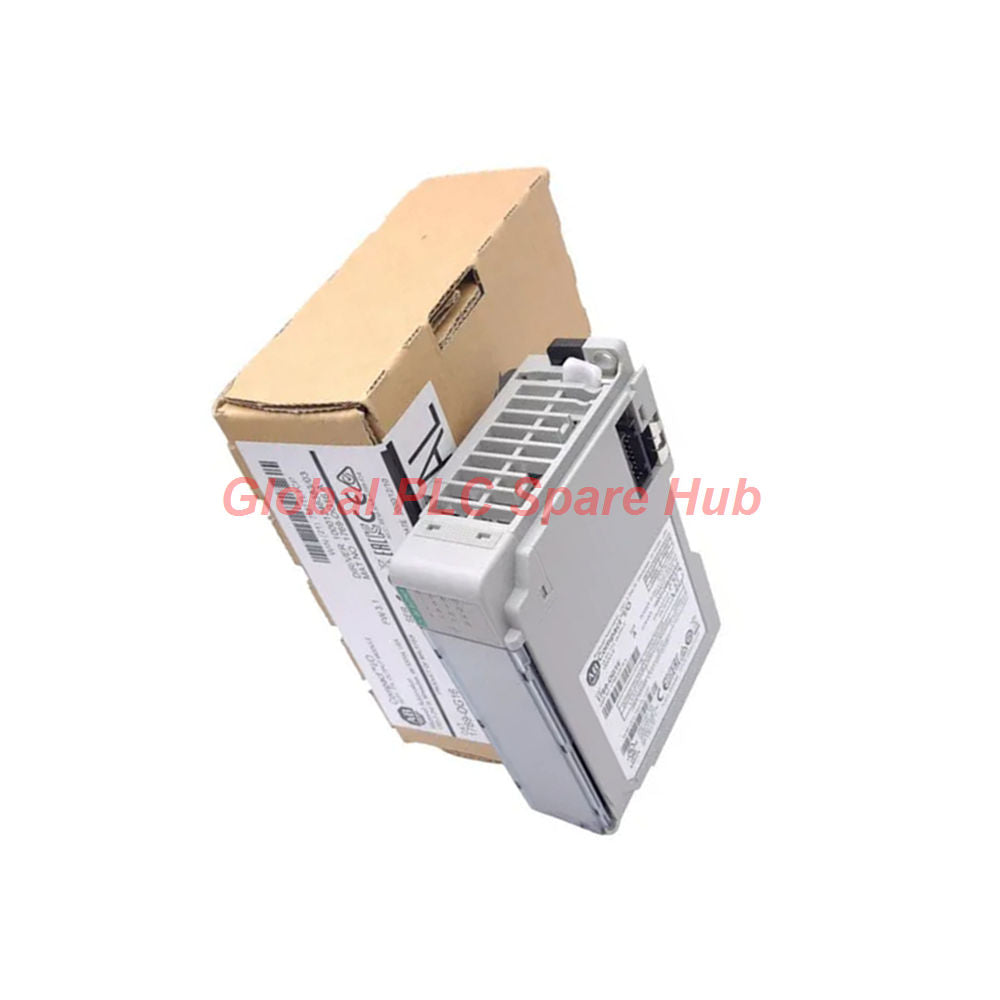

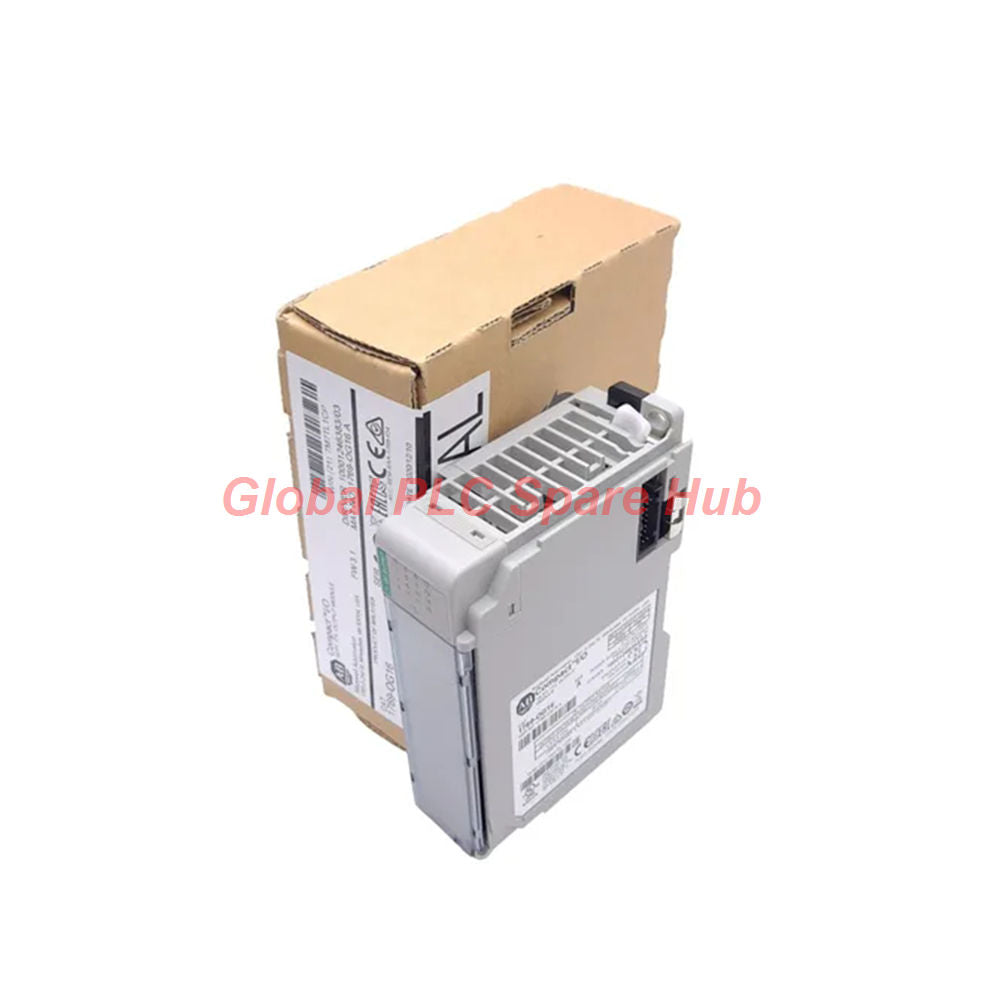

وحدة إخراج TTL بنظام Allen-Bradley CompactLogix 16 نقطة 1769-OG16
Manufacturer: Allen-Bradley
Product No.: 1769-OG16
Condition： متوفر بالمخزون
Product Type: وحدة إخراج TTL
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
وحدة 1769-OG16 هي وحدة خرج رقمية منفصلة من نوع TTL ذات 16 قناة، صممها ألن برادلي لنظام التحكم CompactLogix. تعمل هذه الوحدة المدمجة بجهد منخفض 5 فولت تيار مستمر، وتوفر تبديلًا رقميًا مباشرًا عالي السرعة بين منطق اللوحة الخلفية لوحدة التحكم والأجهزة الميدانية الخارجية لمنطق الترانزستور-ترانزستور (TTL).
تتميز وحدة 1769-OG16 بمستويات تبديل عالية/منخفضة نشطة، وتوفر منطق خرج مضمون في حالة التشغيل (ON-state) عند 0.0-0.4 فولت تيار مستمر، ومنطق مضمون في حالة الإيقاف (OFF-state) عند 4.5-5.5 فولت تيار مستمر. صُممت هذه الوحدة للربط البيني الدقيق الإلكتروني، حيث يدفع كل نقطة تيار حمل يصل إلى 24 مللي أمبير بحد أدنى لتيار العتبة يبلغ 0.15 مللي أمبير، مما يلغي الحاجة إلى محولات إشارة وسيطة عند الاتصال مباشرة بالمعدات ذات مستوى TTL.
المواصفات الفنية
| رقم الموديل | 1769-OG16 |
| العلامة التجارية والشركة المصنعة | ألن برادلي / روكويل أتمتة |
| سلسلة المنتج | CompactLogix / بنية Compact I/O |
| نوع الوحدة | بطاقة خرج TTL ذات 16 نقطة منفصلة 5 فولت تيار مستمر |
| نطاق جهد التشغيل | 4.5 إلى 5.5 فولت تيار مستمر |
| الجهد المضمون في حالة التشغيل (ON-State) | 0.0 إلى 0.4 فولت تيار مستمر |
| الجهد المضمون في حالة الإيقاف (OFF-State) | 4.5 إلى 5.5 فولت تيار مستمر |
| نطاق الجهد غير المؤكد | 0.4 إلى 4.5 فولت تيار مستمر (الحالة غير محددة) |
| حدود تيار الخرج | 24 مللي أمبير كحد أقصى لكل نقطة | 0.15 مللي أمبير كحد أدنى لتيار الحمل |
| اتصال اللوحة الخلفية | تعيين ذاكرة مصفوفة I/O منفصلة من 16 نقطة |
| أقصى طول للكابل | 30 قدمًا (9.1 متر) لخطوط I/O بالتيار المستمر |
| توافق موصل الأسلاك | نحاس صلب 22-14 AWG | نحاس مجدول 22-16 AWG (تصنيف 90 درجة مئوية) |
| حد توصيل الطرف | حد أقصى 2 موصل لكل برغي طرفي |
| نوع وتركيب الغلاف | نوع مفتوح / سكة DIN 35 مم أو تركيب لوحة مباشر |
| الأبعاد الفيزيائية والوزن | 4.7 × 1.4 × 3.4 بوصة (118 × 35 × 87 مم) | 0.61 رطل (276 جرام) |
قدرات التشخيص وميزات الدوائر
- مؤشرات LED لحالة القناة: تعرض مصفوفة مؤشرات LED للحالة في الوقت الفعلي حالة البت النشطة لكل من نقاط خرج TTL الـ 16.
- تعيين ذاكرة اللوحة الخلفية: يسمح تعيين العلامات على مستوى البت ضمن Logix Designer بالتحكم السريع في الحالة القسرية أثناء تصحيح أخطاء النظام.
- قمع الضوضاء والتشويش المتبادل: يعمل الترشيح الترددي المنخفض المدمج على استقرار حالات انتقال المنطق ضد الضوضاء الكهرومغناطيسية عالية التردد.
- حد انتقال المستوى: تمنع عتبات منطق الأجهزة التثبيت غير القانوني للحالة المتقاطعة خارج المنطقة غير المحددة من 0.4 إلى 4.5 فولت تيار مستمر.
سيناريوهات التطبيق المستهدفة وتكامل المعدات
- ربط منضدة اختبار أشباه الموصلات: يدفع مباشرة مدخلات منطق TTL عالية السرعة 5 فولت على أجهزة اختبار المكونات الآلية.
- اتصالات متحكم دقيق مخصصة: يرسل مشغلات رقمية وإشارات وميض إلى المتحكمات الدقيقة المدمجة 5 فولت دون محولات مستوى خارجية.
- قيادة أجهزة التشفير البصري وشاشات LED: يقوم بتبديل شاشات العرض الرقمية ذات الجهد المنخفض 5 فولت ولوحات الإعلان ولوحات مشغل المزدوجات الضوئية.
أفضل ممارسات التركيب والأسلاك
- حد مسافة سلك الإشارة: حافظ على تشغيل الأسلاك الميدانية أقل من 30 قدمًا (9.1 متر) لتجنب انخفاض الجهد وتشويش إشارة السعة الشاردة.
- سعة سلك الطرف: لا تقم أبدًا بتوصيل أكثر من سلكين في نقطة طرفية واحدة على كتلة الطرف القابلة للإزالة.
- الحماية البيئية للخزانة: نظرًا لأن هذه البطاقة تتميز بغلاف مفتوح النوع، قم بتركيبها داخل خزانة مصنفة IP54 أو NEMA 12 للحماية من التعرض للأشعة فوق البنفسجية والغبار والتفريغ الكهروستاتيكي (ESD).
- مسافات الطاقة: حافظ على الوضع ضمن تصنيف مسافة مصدر الطاقة الموصى به لوحدة الطاقة المضيفة 1769.
التعبئة واللوجستيات وشروط الضمان
- المهلة الزمنية للشحن: تُرسل في غضون 24 إلى 48 ساعة بعد التحقق من الدفع.
- شركات الشحن السريع العالمية: توصيل سريع عبر DHL Express و FedEx و UPS.
- التعبئة القياسية: مغلفة في أكياس حماية ضد التفريغ الكهروستاتيكي (ESD) المقاومة للكهرباء الساكنة وعلب خارجية معززة.
- تغطية لمدة 12 شهرًا: محمية بضمان استبدال كامل لمدة 12 شهرًا ضد عيوب الأجهزة.
دليل المشتري الهندسي
- التحقق من توافق منطق الجهد: تأكد من أن حملك المقود يقبل مستويات 5 فولت TTL بدلاً من إشارات المصدر/الاستقبال المنفصلة القياسية 24 فولت تيار مستمر.
- حساب إجمالي تيار الحمل: تأكد من أن أحمال النقطة الفردية تظل أقل من 24 مللي أمبير وتتجاوز الحد الأدنى البالغ 0.15 مللي أمبير لضمان تغيرات الحالة.
- تقييم مسارات توجيه الكابلات: خطط لقنوات الكابلات بعيدًا عن أسلاك محركات التيار المتردد عالية الطاقة لحماية سلامة إشارة 5 فولت الحساسة.
الأسئلة المتكررة (FAQ)
س: ماذا يحدث إذا كان جهد الخط الميداني يقع في منطقة 0.4 إلى 4.5 فولت تيار مستمر؟
ج: تمثل هذه المنطقة منطقة انتقال غير محددة حيث لا يمكن ضمان حالات الخرج ON أو OFF، مما قد يسبب تبديل إشارة غير منتظم.
س: هل يمكن لهذه الوحدة تشغيل صمامات الملف اللولبي الصناعية القياسية 24 فولت تيار مستمر مباشرة؟
ج: لا، هذه وحدة منطق TTL بجهد 5 فولت تيار مستمر؛ توصيل أحمال 24 فولت سيسبب ضررًا دائمًا لمشغلات الخرج ويتطلب عزل مرحل وسيط.
س: ما الذي يسبب تشويش إشارة المنطق على تشغيلات الخرج التي تتجاوز 30 قدمًا؟
ج: تعمل السعة والمقاومة الزائدة للخط على إضعاف نبضات 5 فولت TTL على مسافات طويلة، مما يؤدي إلى إدخال ضوضاء وتأخير في انتشار الإشارة.
س: لماذا تعتبر حماية التفريغ الكهروستاتيكي (ESD) حاسمة أثناء التعامل مع هذه الوحدة بالذات؟
ج: يترك الغلاف المفتوح المراحل السيليكونية لمشغل TTL منخفض الجهد عرضة لضربات التفريغ الكهروستاتيكي أثناء تركيب الخزانة.
س: كيف أتحقق من أن نقطة الخرج تعمل بشكل صحيح أثناء التشغيل؟
ج: تحقق من مؤشر LED للقناة المقابلة، وقم بقياس جهد المنطق عبر الطرف الخارج بالنسبة للأرض المرتجعة باستخدام راسم ذبذبات أو مقياس متعدد رقمي، وتحقق من حالة العلامة في Studio 5000.
رؤية Global PLC Spare HUB
خلال مشروع ترقية لآلة وسم التعبئة عالية السرعة، أبلغ فني أتمتة عن فقدان متقطع للإشارة على خط وميض علامة بصرية متصل بوحدة 1769-OG16. كان النظام يولد أخطاء تشغيل خاطئة خلال عمليات الإنتاج عالية السرعة.
راجع فريق الهندسة لدينا التخطيط ووجد أن الفني قام بتمديد كابل الإشارة غير المحمي إلى 45 قدمًا، مرورًا بقناة سلكية مجاورة لكابل خرج VFD 480 فولت. تسببت سعة الكابل في انحراف جهد TTL ON-state 5 فولت إلى منطقة 1.2 فولت - متداخلًا تمامًا مع العتبة غير المحددة من 0.4 إلى 4.5 فولت تيار مستمر!
باستبدال تشغيل الكابل الطويل بخط زوج مجدول محمي بطول 20 قدمًا، وتأريض الدرع عند مدخل الخزانة، وتوجيهه بعيدًا عن مسارات التيار المتردد عالية الجهد، عاد جهد الإشارة إلى مستوى ON-state نظيف 0.2 فولت تيار مستمر. الالتزام الصارم بقواعد مسافة الكابل والعزل أمر حيوي لموثوقية 5 فولت TTL!
