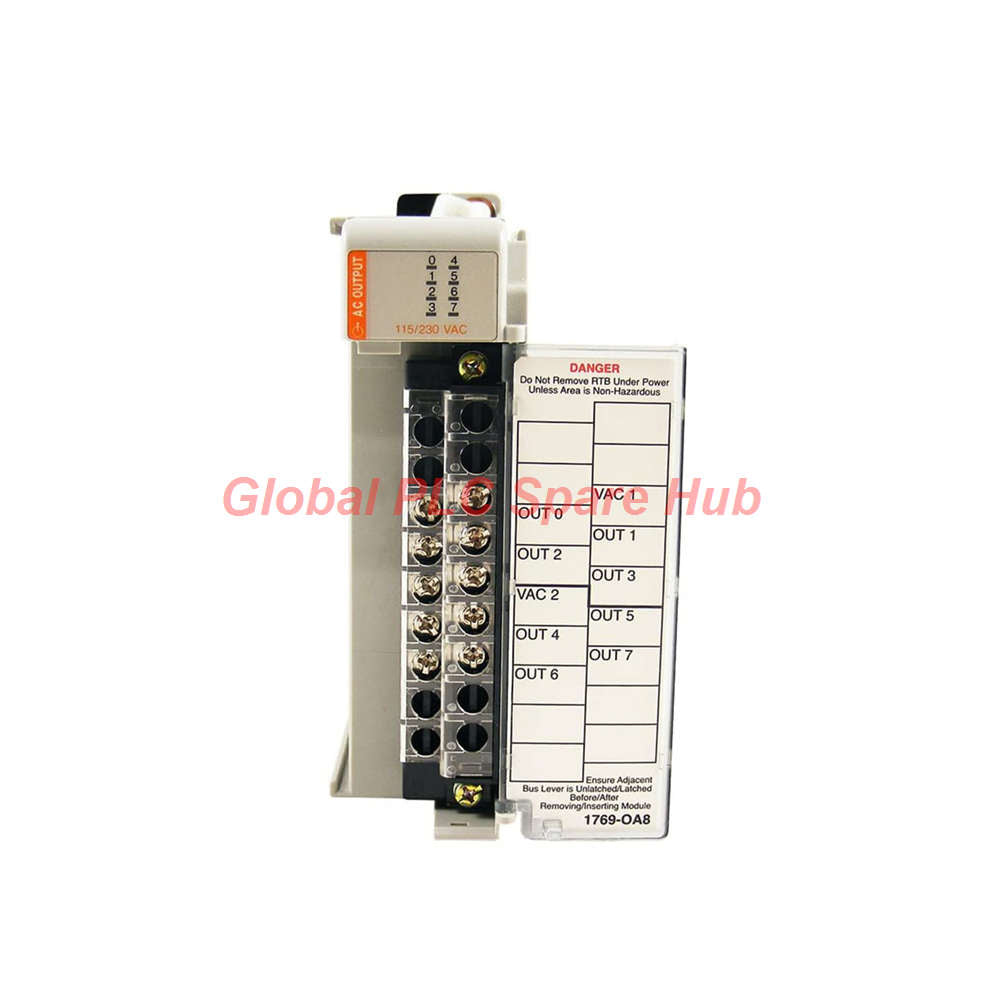

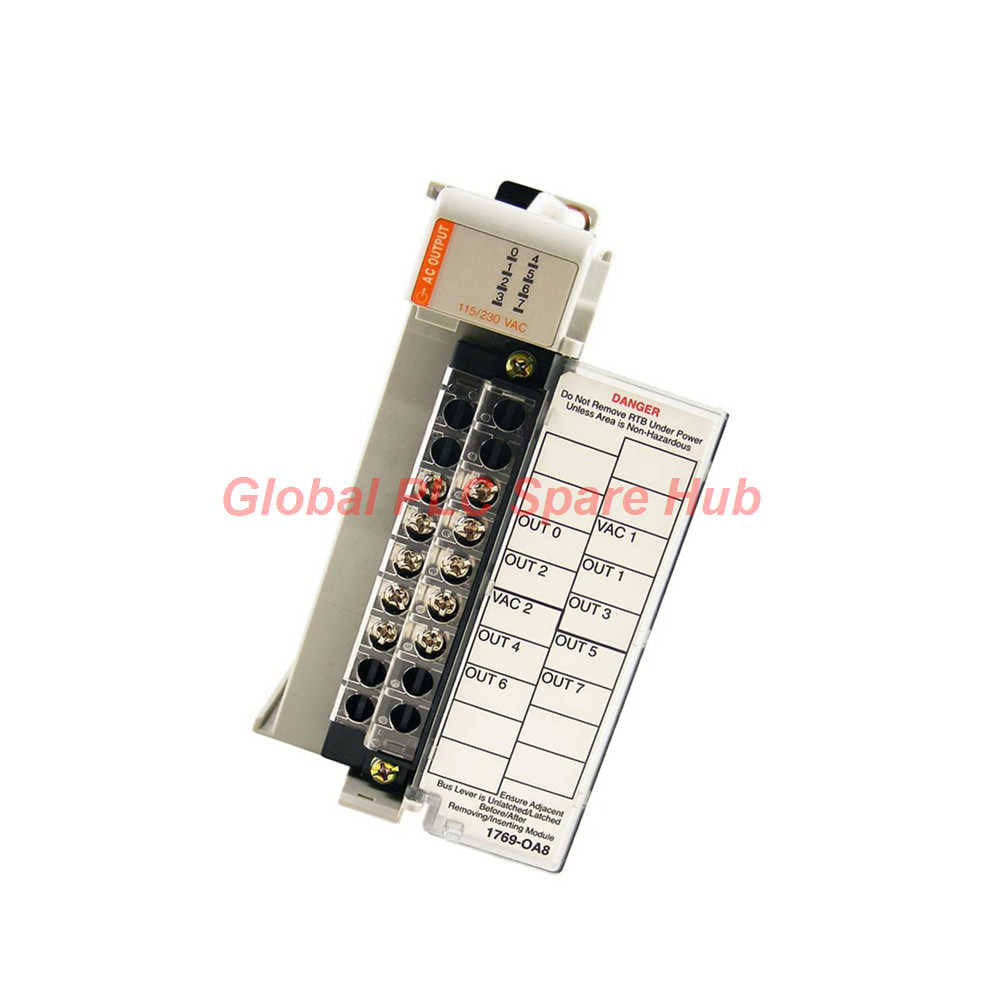

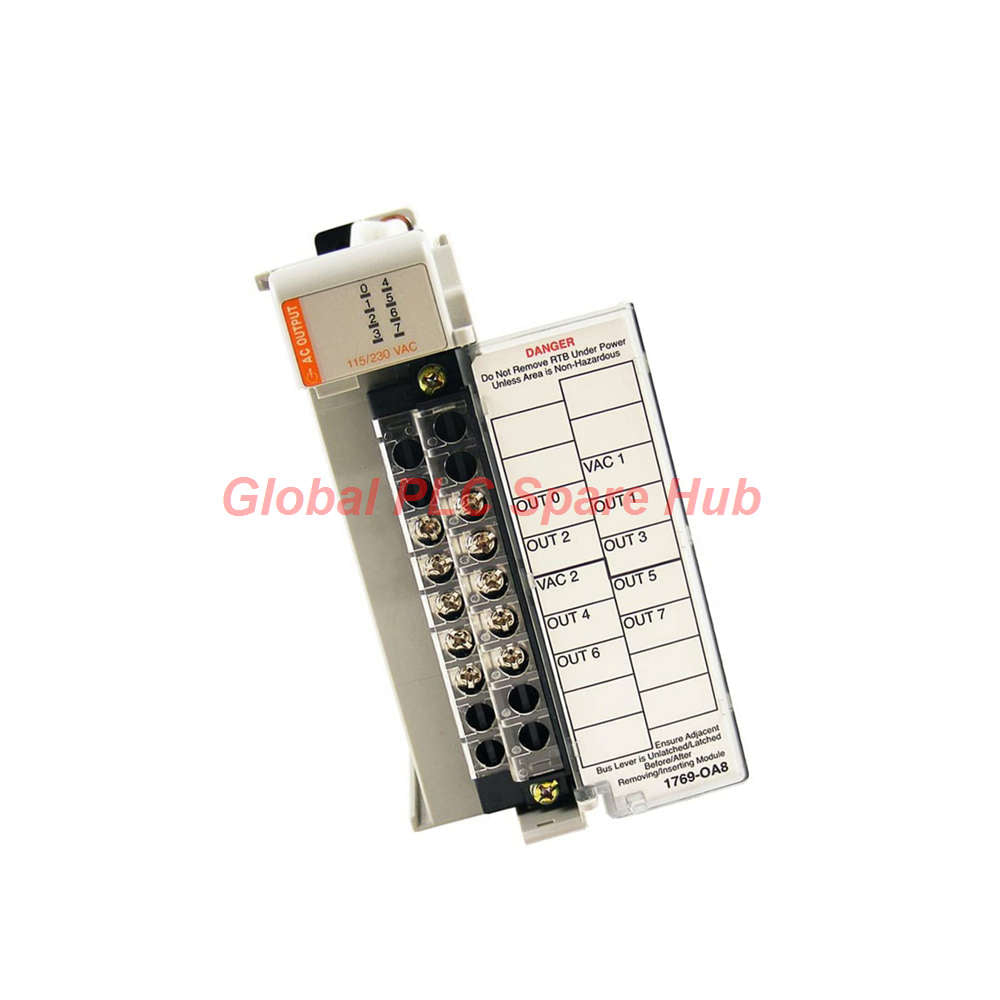

1769-OA8 روكويل أوتوميشن وحدة خرج صلبة 120 فولت/240 فولت

هندسة المعمارية

تعمل وحدة 1769-OA8 كواجهة خرج تيار متردد منفصلة عالية الموثوقية ضمن نظام منتجات Rockwell Automation CompactLogix. تم تصميم هذه الوحدة بدوائر تحويل الحالة الصلبة، وتوفر 8 قنوات خرج منفصلة مقسمة إلى مجموعتين معزولتين من أربعة، مصممة لتشغيل الأحمال الصناعية الثقيلة للتيار المتردد.

المعايير والمواصفات الفنية

إرشادات التركيب المادي والتثبيت

• قم بتركيب وحدة 1769-OA8 بإحكام على قضبان DIN القياسية أو مباشرة على لوحة تركيب حاوية صناعية.
• تأكد من أن الوحدة تقع ضمن حد مسافة مزود الطاقة الصارم البالغ 8 وحدات بالنسبة لوحدات مثل 1769-PA2 أو 1769-PB4.
• قم بإنهاء توصيل الأسلاك الميدانية بإحكام باستخدام موصلات نحاسية صلبة (22 إلى 14 AWG) أو مجدولة (22 إلى 16 AWG).
• أغلق موصلات الناقل المتجاورة بإحكام لإنشاء اتصال كهربائي نظيف للوحة الخلفية عبر رف Compact I/O.

التشخيصات المدمجة ومراقبة صحة النظام

• تعرض مؤشرات LED الموجودة على اللوحة الأمامية حالة التشغيل في الوقت الفعلي لكل من قنوات الخرج الثمانية الفردية.
• تحمي المراقبة الحرارية الداخلية مكونات التحويل ذات الحالة الصلبة من تبديد الحرارة الزائد أثناء الأحمال المستمرة.
• تساعد معلمات تعطيل الوحدة القابلة للتكوين برمجيًا ومعلمات فترة الحزم في تتبع صحة الاتصال.

التوافق وقابلية التوسع الشبكي

• متوافق مباشرة مع وحدات التحكم CompactLogix والوحدات الأساسية MicroLogix 1500.
• يتكامل بسلاسة مع البنى الموزعة باستخدام محولات 1769-ADN DeviceNet أو 1769-AENTR Ethernet.
• تسمح أطراف التيار المتردد المشتركة المستقلة لكل مجموعة مكونة من 4 قنوات بالتشغيل المتزامن عبر فئات جهد مختلفة.

اللوجستيات وشروط الضمان

• مدعوم بضمان موثوق به لمدة 12 شهرًا يغطي عيوب التصنيع الميكانيكية والكهربائية.
• شحن عالمي سريع يتم تنسيقه من خلال شركات الشحن العالمية المتميزة بما في ذلك FedEx وUPS وDHL.
• ضمان إعداد الطلب والإرسال خلال 24-48 ساعة من التحقق.

المعدات المستهدفة وسيناريوهات التطبيق النموذجية

• لوحات بادئ تشغيل المحركات الصناعية التي تتطلب تبديلًا قويًا لدوائر التحكم 120 فولت تيار متردد و 240 فولت تيار متردد.
• أنظمة النقل التي تشغل محركات الملفات اللولبية الثقيلة، وصمامات تعمل بالهواء المضغوط، وملفات المكابح الكهرومغناطيسية.
• لوحات التحكم في مراوح HVAC وموصلات مساعدة المحركات ذات التردد المتغير التي تتطلب خرجًا موثوقًا به من الحالة الصلبة.

رؤى وخبرة Global PLC Spare HUB الميدانية

يجب على مهندسي التحكم الذين يدمجون 1769-OA8 تحديد قيود مسافة مزود الطاقة المكونة من 8 وحدات بعناية لمنع حالات انخفاض الجهد غير الطبيعية على ناقل اللوحة الخلفية الداخلي 5 فولت. تظهر الخبرة الميدانية أن تجميع الأحمال الاستقرائية مثل بادئات تشغيل المحركات مع شبكات تخميد خارجية أو صمامات قمع يزيد بشكل كبير من عمر مفاتيح TRIAC ذات الحالة الصلبة. علاوة على ذلك، يتيح الاستفادة من تصميم المجموعة المقسمة للفنيين فصل دوائر التحكم 120 فولت تيار متردد عن مشغلات 240 فولت تيار متردد بأمان على وحدة مادية واحدة.

الأسئلة المتداولة

س: ما هي عوامل الاختيار التي تملي اختيار وحدة خرج التيار المتردد 1769-OA8 بدلاً من إصدارات خرج الترانزستور بالتيار المستمر؟
ج: اختر 1769-OA8 عندما تتطلب مشغلاتك الميدانية خطوط طاقة تيار متردد قياسية 120 فولت/240 فولت، مما يلغي الحاجة إلى مرحلات الترحيل الوسيطة.

س: هل يمكن لمجموعتي الخرج المنفصلتين المكونتين من 4 قنوات العمل بجهود تيار متردد مختلفة تمامًا في وقت واحد؟
ج: نعم، كل مجموعة تتميز بمحطة تيار متردد مشتركة مستقلة، مما يسمح للمجموعة 1 بتبديل 120 فولت تيار متردد بينما تتعامل المجموعة 2 مع 240 فولت تيار متردد.

س: ما هي خطوات استكشاف الأخطاء وإصلاحها التي تنطبق إذا أضاء مؤشر LED لقناة الخرج ولكن الحمل الميداني المتصل فشل في التنشيط؟
ج: تحقق من جهد المحطة المشتركة للمجموعة المقابلة، وافحص استمرارية الصمام الخارجي، وتأكد من إحكام توصيل الأسلاك الميدانية.

س: هل تتطلب وحدة 1769-OA8 مصدر طاقة خارجي لتبديل تيار حمل المجال؟
ج: نعم، تقوم الوحدة بتبديل طاقة خط تيار متردد خارجي من 85 إلى 265 فولت يتم توفيره مباشرة لدوائر الحمل بدلاً من توفير الجهد داخليًا.

س: كيف يؤثر تجاوز تصنيف مسافة مزود الطاقة المكونة من 8 وحدات على أداء النظام؟
ج: يؤدي تجاوز هذا الحد إلى حرمان الوحدة من تيار اللوحة الخلفية الضروري، مما يؤدي إلى انتهاء مهلة الاتصال وسلوك تبديل غير منتظم.
