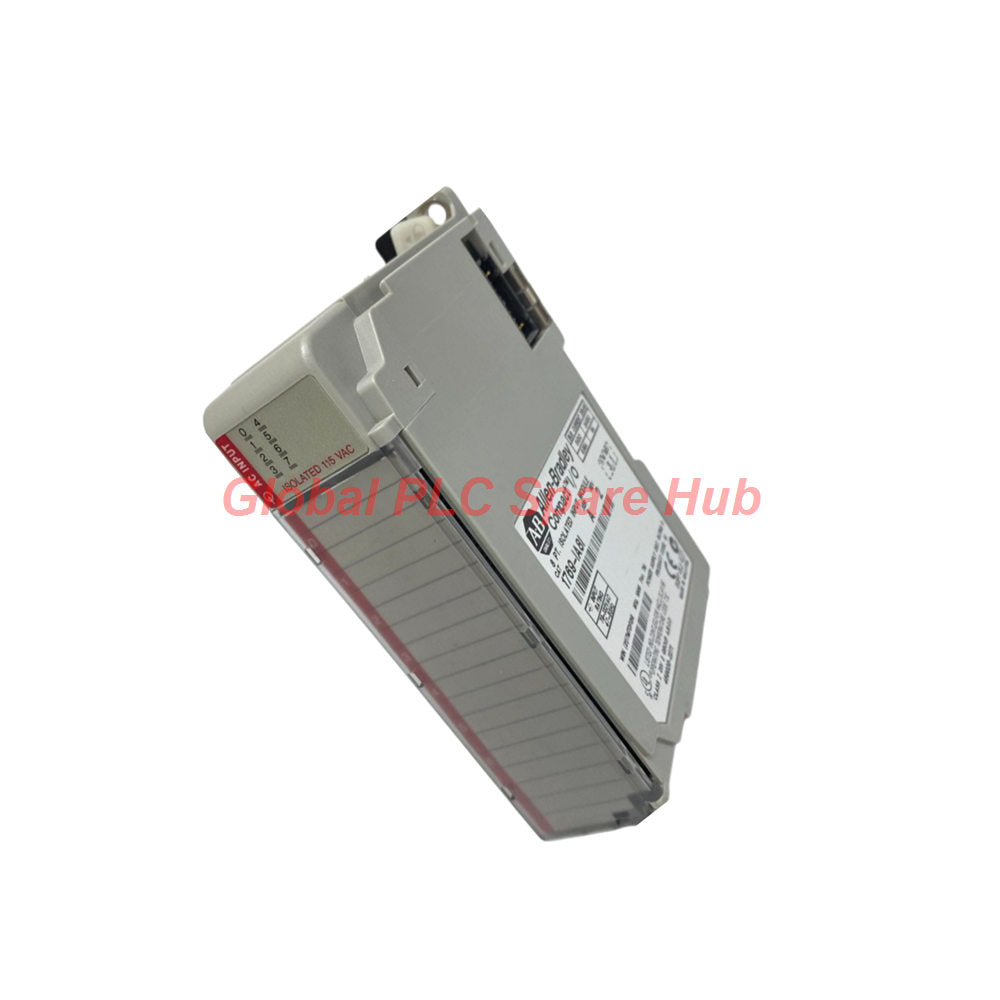

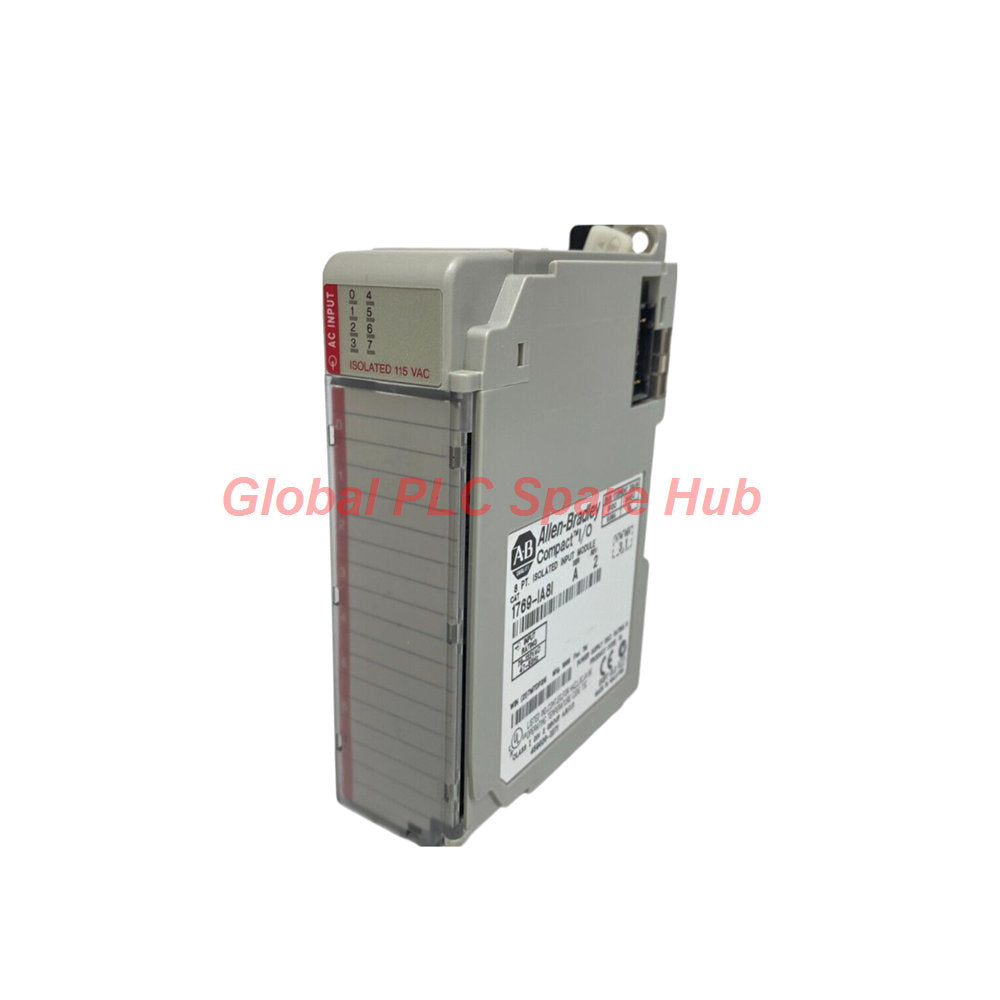

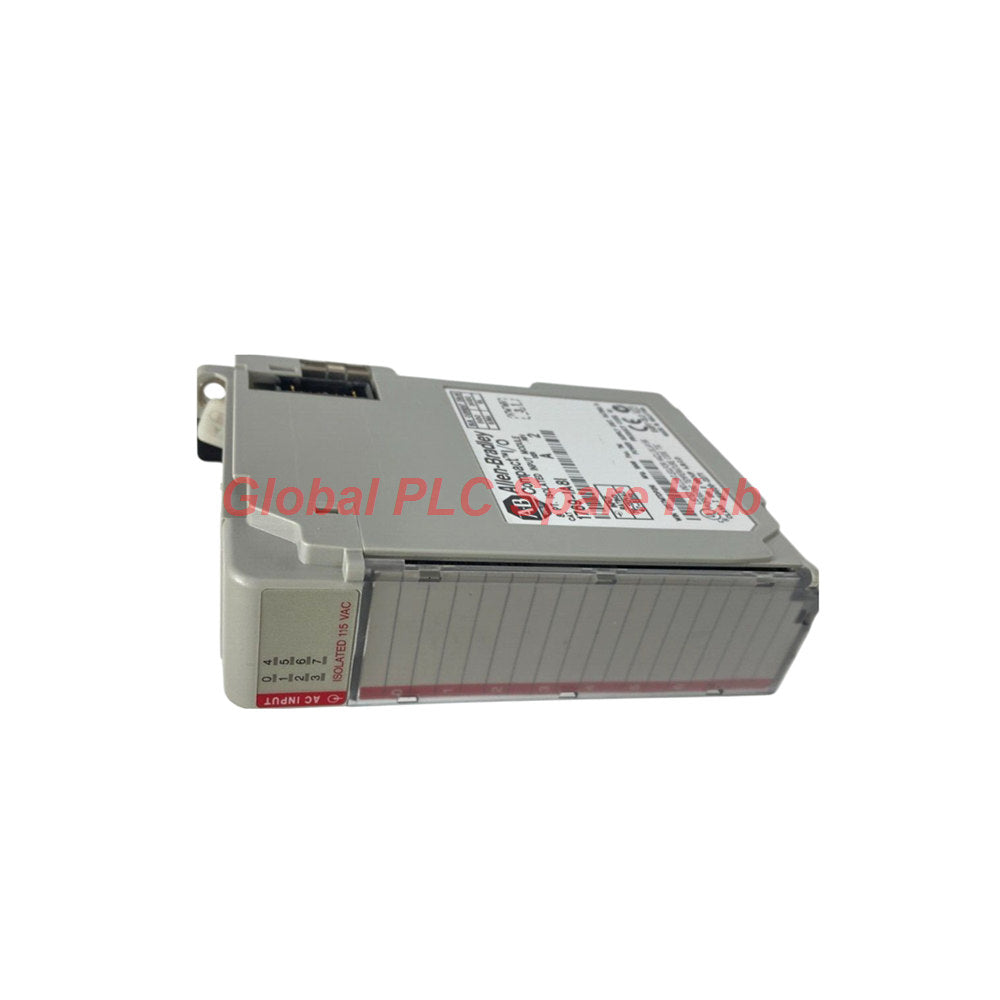

1769-IA8I Compact I/O 8-Point 120VAC Digital Input Card - Allen-Bradley

بطاقة إدخال رقمية مدمجة (Compact I/O) من ألن-برادلي، 8 نقاط، 120 فولت تيار متردد، طراز 1769-IA8I

Manufacturer: Allen-Bradley
Product No.: 1769-IA8I
Condition： متوفر بالمخزون
Product Type: وحدة الإدخال
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

يعد 1769-IA8I وحدة إدخال منفصلة بجهد 120 فولت تيار متردد بـ 8 نقاط، صممتها Allen-Bradley لمنصات التحكم CompactLogix و MicroLogix 1500. صُممت هذه الوحدة خصيصًا بعزل فردي من قناة إلى قناة، وتسمح لإشارات العملية من مصادر جهد تيار متردد مميزة وغير متزامنة بالربط بأمان ضمن تجميع رف واحد.

تعمل 1769-IA8I عبر نافذة جهد اسمية تتراوح من 79 إلى 132 فولت تيار متردد بتردد 47-63 هرتز، وتوفر عزل جهد عمل 132 فولت تيار متردد وفقًا لمعايير العزل المقوى IEC Class II. بفضل العزل الجلفاني من نقطة إلى نقطة المصنف عند 1517 فولت تيار متردد (أو 2145 فولت تيار مستمر) لمدة ثانية واحدة، فإنه يقلل من مخاطر تيار الحلقة الأرضية والتداخل عبر الطور في شبكات توزيع الطاقة الصناعية المعقدة.

المواصفات الفنية

رقم الموديل	1769-IA8I
العلامة التجارية والشركة المصنعة	Allen-Bradley / Rockwell Automation
سلسلة المنتج	CompactLogix / بنية الإدخال/الإخراج المدمجة
تصنيف الوحدة	وحدة إدخال تيار متردد منفصلة بـ 8 نقاط معزولة بشكل فردي بجهد 120 فولت تيار متردد
جهد التشغيل الاسمي	100/120 فولت تيار متردد (نطاق من 79 إلى 132 فولت تيار متردد)
نطاق تردد خط التيار المتردد	47 إلى 63 هرتز
عزل من قناة إلى قناة	جهد عمل 132 فولت تيار متردد (1517 فولت تيار متردد لمدة ثانية واحدة / 2145 فولت تيار مستمر لمدة ثانية واحدة)
خصائص إشارة التشغيل (ON)	حد أدنى 79 فولت تيار متردد \| حد أدنى للتيار 5 مللي أمبير عند 74 فولت تيار متردد \| حد أقصى للتيار 12 مللي أمبير عند 120 فولت تيار متردد
خصائص إشارة الإيقاف (OFF)	حد أقصى لجهد الإيقاف 20 فولت تيار متردد \| حد أقصى لتيار الإيقاف 2.5 مللي أمبير
توقيت تأخير الإشارة	20 مللي ثانية (من إيقاف إلى تشغيل) \| 20 مللي ثانية (من تشغيل إلى إيقاف)
حد أقصى لتيار الاندفاع	250 مللي أمبير ذروة
سحب تيار اللوحة الخلفية	90 مللي أمبير عند 5.1 فولت تيار مستمر
تبديد طاقة الوحدة	إجمالي تبديد الحرارة 1.81 واط
تصنيف مقاومة الإدخال	12 كيلو أوم عند 50 هرتز \| 10 كيلو أوم عند 60 هرتز
تصنيف مسافة مصدر الطاقة	8 وحدات كحد أقصى من مصدر طاقة النظام
تصنيفات الاهتزاز والصدمات	30 جرام صدمة تشغيلية (تركيب على لوحة) \| 5 جرام اهتزاز تشغيلي (10–500 هرتز)
الأبعاد الفيزيائية والوزن	1.38 × 3.43 × 4.65 بوصة (35 × 87 × 118 ملم) \| 0.61 رطل (276 جرام)

قدرات التشخيص وميزات القناة

مؤشرات LED لحالة القناة: تضيء مؤشرات الحالة الفردية عندما يتجاوز جهد الإدخال الحد الأدنى للتشغيل البالغ 79 فولت تيار متردد.
حاجز جلفاني مستمر: يمنع انتشار ضوضاء الوضع المشترك بين دوائر الحقل الصناعي التي تعمل بالطاقة بشكل مستقل.
بنية قمع الضوضاء: تعمل مرشحات RC المدمجة على تخفيف العابرين الخطية وارتداد التلامس عبر نافذة تأخير تبلغ 20 مللي ثانية.
تحديد تيار الاندفاع: تعمل الدوائر على تخميد ارتفاعات التيار العالية أثناء إغلاق التلامس، مما يحمي مراحل المقرن الضوئي الداخلية.

سيناريوهات التطبيق المستهدفة وتكامل المعدات

مراكز التحكم في المحركات متعددة الأطوار (MCC): مراقبة الاتصالات المساعدة التي تعمل بالطاقة من مراحل مختلفة من محولات التحكم.
ربط مفاتيح المحطات الفرعية: تلتقط إشارات حالة القواطع مباشرةً من وحدات تحكم 120 فولت تيار متردد منفصلة دون ترحيل وسيط.
تعشيق السلامة بين الخزائن: يربط مفاتيح التحديد عن بعد التي تعمل بواسطة دوائر طاقة تحكم محلية مميزة عبر المنشآت الكبيرة.

إرشادات التركيب والأسلاك

وصلات الأطوار المنفصلة: يسمح العزل من قناة إلى قناة بتوصيل القنوات المختلفة بأطوار L1 لمُحولات 120 فولت تيار متردد منفصلة.
ميزانية تقييم المسافة: يتم التركيب في غضون 8 فتحات توسعة من مصدر طاقة توسيع النظام (على سبيل المثال، 1769-PA2، 1769-PB4).
اختيار الكابلات وتوجيهها: استخدم سلكًا نحاسيًا مصنّفًا لدرجة حرارة 90 درجة مئوية (22–14 AWG) وافصل حزم مدخلات التيار المتردد عن دوائر التحكم في التيار المستمر.
تركيب العلبة: يتم التركيب عموديًا داخل علبة لوحة مصنفة IP54 باستخدام سكة DIN القياسية مقاس 35 مم أو براغي اللوحة.

التعبئة، اللوجستيات وشروط الضمان

المهلة الزمنية للشحن: يتم الشحن خلال 24 إلى 48 ساعة بعد التحقق من الدفع.
شركات الشحن السريع العالمية: توصيل سريع عبر DHL Express و FedEx و UPS.
التعبئة القياسية: مغلفة بمواد واقية مضادة للكهرباء الساكنة وصناديق شحن خارجية مقواة.
تغطية لمدة 12 شهرًا: محمية بضمان استبدال كامل للجودة لمدة 12 شهرًا ضد عيوب الأجهزة.

دليل المشتري الهندسي

التحقق من متطلبات العزل: اختر هذا الإصدار المعزول عندما تأتي المدخلات من محولات إمداد مختلفة؛ استخدم 1769-IA8 القياسي للدوائر أحادية المصدر.
تقييم تيارات التسرب: تأكد من أن مستشعرات الإخراج ذات الحالة الصلبة المتصلة بالمدخلات لا تتجاوز الحد الأقصى لتسرب حالة الإيقاف البالغ 2.5 مللي أمبير.
حساب الحمل الكلي للوحة الخلفية: تحقق من سحب 90 مللي أمبير عند 5.1 فولت مقابل سعة وحدة المعالجة المركزية لوحدة التحكم الخاصة بك أو مصدر طاقة التوسع.

الأسئلة الشائعة

س: ما هو الفرق الوظيفي الأساسي بين بطاقة 1769-IA8 القياسية وبطاقة 1769-IA8I؟

ج: تشترك الوحدة القياسية في عودة محايدة مشتركة عبر نقاطها، بينما توفر البطاقة المعزولة وصلات حارة ومحايدة مستقلة لكل نقطة، مما يسمح بالاستخدام عبر دوائر إمداد تيار متردد مختلفة.

س: لماذا تحدد الوحدة تأخير مرشح إدخال يبلغ 20 مللي ثانية؟

ج: يقوم تأخير 20 مللي ثانية بتصفية ارتداد التلامس الميكانيكي، وتموجات عبور الصفر للتيار المتردد، وضوضاء الخط الكهربائي لضمان انتقالات إشارة مستقرة في منطق وحدة التحكم.

س: هل يمكنني توصيل إشارة إدخال منفصلة بجهد 24 فولت تيار مستمر بقناة في هذه البطاقة؟

ج: لا، الحد الأدنى لجهد حالة التشغيل هو 79 فولت تيار متردد. لن تؤدي الفولتيات المستمرة الأقل إلى تنشيط مرحلة منطق المقرن الضوئي.

س: كيف تمنع الأسلاك الطرفية الصحيحة الأسلاك المتقاطعة العرضية في اللوحات متعددة الأطوار؟

ج: يضمن استخدام تسميات النقاط الطرفية الفردية والتحقق المزدوج من الفروق المحتملة بين الأطراف المعزولة تجنب الدوائر القصيرة من الطور إلى الطور أثناء التشغيل.

س: ما هي الظروف الميدانية التي تتسبب عادةً في بقاء مؤشر LED الخاص بالقناة مطفأً على الرغم من تطبيق جهد التحكم؟

ج: يحدث هذا عادةً عندما ينخفض جهد الخط الوارد إلى أقل من 79 فولت تيار متردد، أو تقل المقاومة المتسلسلة الزائدة التيار إلى أقل من 5 مللي أمبير، أو يتم فصل سلك العودة الميداني.

رؤية PLC Spare HUB العالمية

أثناء مكالمة خدمة التشغيل في محطة ضخ مياه الصرف الصحي البلدية، أبلغ مهندس عن أعطال إدخال متقطعة عند مراقبة نقاط التلامس المساعدة على أربعة بادئات محركات كبيرة. كان النظام يستخدم بطاقة إدخال تيار متردد قياسية غير معزولة تغذيها محولات تحكم مختلفة بجهد 120 فولت تيار متردد عبر أدراج MCC.

شخص فريقنا الميداني تيارات أرضية متداولة وتعويضات محتملة من الطور إلى الطور بين محولات التحكم، والتي كانت تفسد خط العودة المشترك. من خلال استبدال الوحدة الموجودة ببطاقة 1769-IA8I المعزولة وتشغيل أسلاك حارة وعودة مخصصة لكل قناة، قمنا بعزل أراضي المحولات بالكامل. استقرت إشارات الإدخال على الفور دون أي تداخل في الحلقة الأرضية. في التطبيقات التي تتضمن مصادر طاقة تحكم متعددة، يمنع استخدام البطاقات المعزولة بشكل فردي مشكلات استكشاف الأخطاء وإصلاحها المكلفة المتعلقة بالخلل الأرضي!
