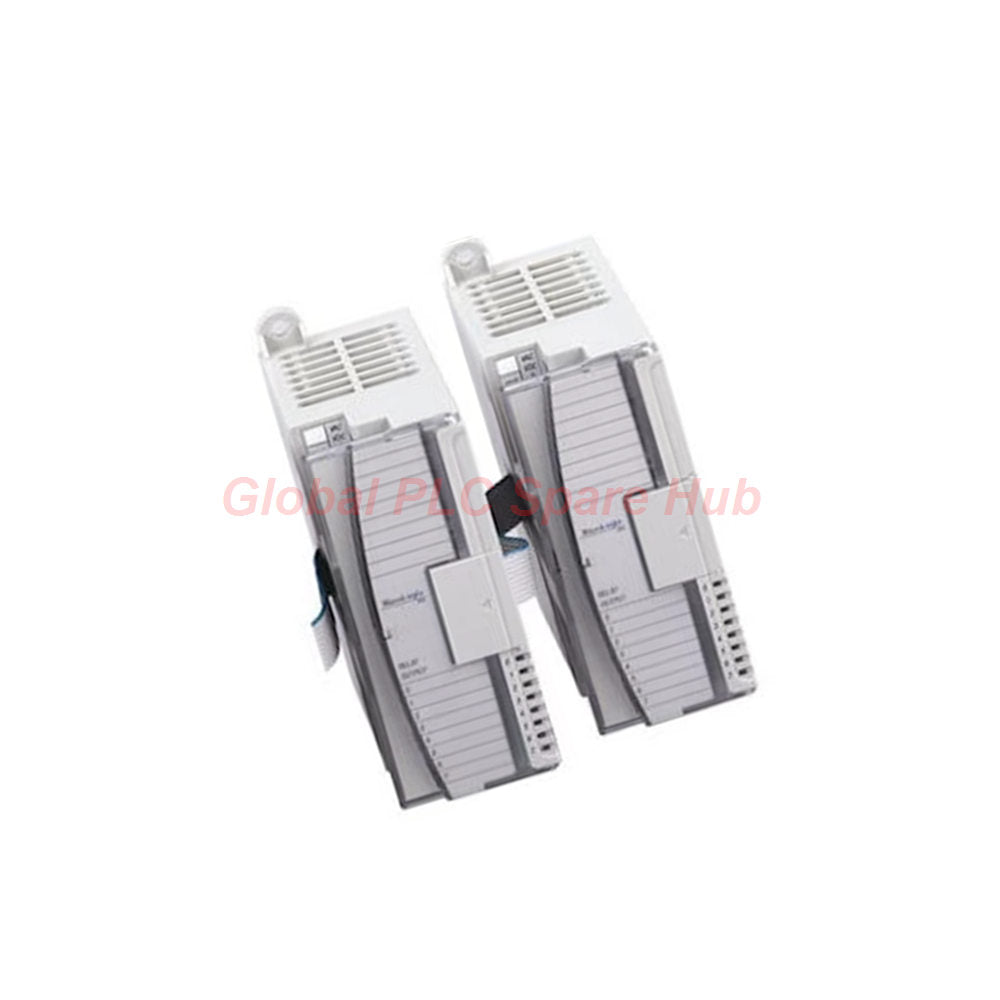

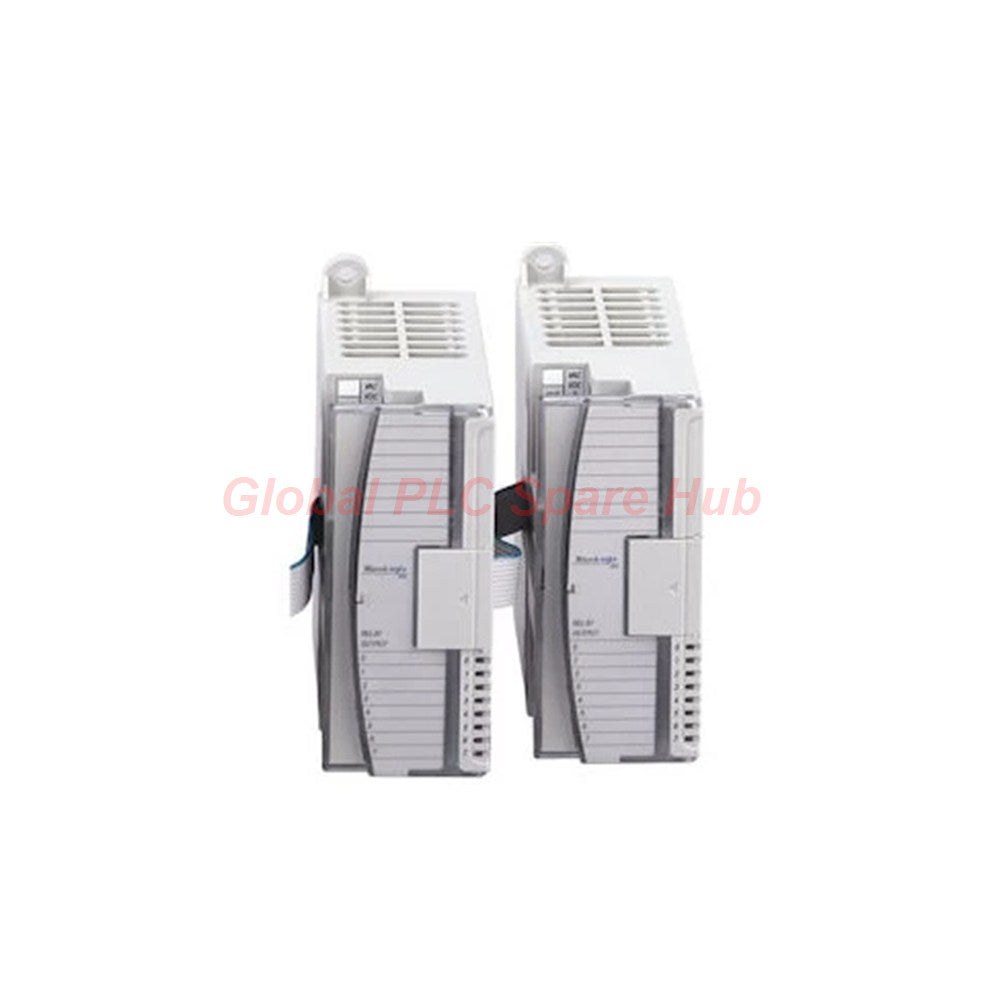

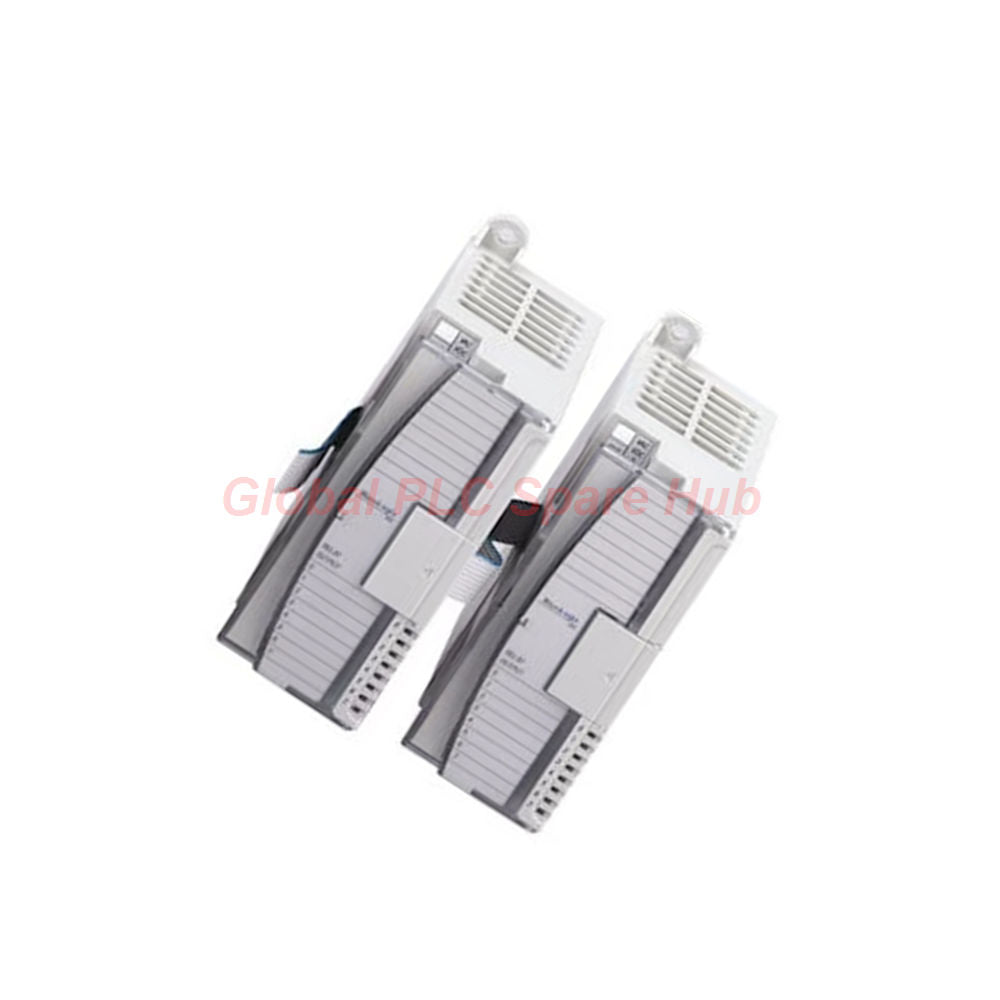

1762-IT4 وحدة إدخال زوج حراري MicroLogix 1200 من Allen-Bradley

الهندسة الحرارية الدقيقة

يعد Allen-Bradley 1762-IT4 وحدة إدخال تناظرية عالية الدقة ذات 4 قنوات مصممة خصيصًا لمنصة MicroLogix 1200. مصممة خصيصًا للمراقبة الحرارية المتطلبة، فهي تستخدم تحويل دلتا سيجما لتقديم دقة بيانات 15 بت (بالإضافة إلى الإشارة). مع تعويض الوصلة الباردة (CJC) المدمج ودعم مجموعة واسعة من أنواع المزدوجات الحرارية (J، K، T، E، R، S، B، N، C) وإشارات الميلي فولت، توفر هذه الوحدة التنوع المطلوب للتحكم المتطور في درجة الحرارة الصناعية وقياس المحولات.

مصفوفة الأداء الفني

• المصنع: Allen-Bradley (Rockwell Automation)
• الموديل: 1762-IT4
• السلسلة: MicroLogix 1200 I/O للتوسيع
• المدخلات: 4 قنوات + مستشعر CJC مخصص واحد
• الدقة: 15 بت بالإضافة إلى الإشارة
• دعم الإشارة: 9 أنواع من المزدوجات الحرارية و +/- 50mV/100mV
• ترددات المرشح: 10 هرتز إلى 1 كيلو هرتز (قابلة للبرمجة)
• تبديد الحرارة: 1.5 واط
• التركيب: سكة DIN القياسية

رؤية Global PLC Spare HUB

تعد 1762-IT4 قوة عريقة للأتمتة الحساسة لدرجة الحرارة. توصي Global PLC Spare HUB بهذه الوحدة خصيصًا لدقة حلقة PID حيث لا يمكن المساومة على استقرار الإشارة. يعد مرشح الشق القابل للتهيئة ميزته البارزة، مما يسمح للمهندسين بإلغاء ملفات تعريف الضوضاء الكهرومغناطيسية المحددة الموجودة في بيئات المصانع الكبيرة. لزيادة كفاءة التشخيص، تقوم الوحدة بإجراء معايرة تلقائية أثناء كل دورة تشغيل، مما يضمن بقاء القراءات ضمن عتبة دقة ±1.3 درجة مئوية.

سيناريوهات التطبيق وقوة التشخيص

• تنظيم الحرارة: مثالي لأفران المعالجة الحرارية الدقيقة والتحكم في الأوتوكلاف.
• ربط المحولات: مثالي للقياس المباشر لأجهزة الاستشعار ذات الجهد المنخفض.
• أتمتة العمليات: ممتاز لحلقات PID التي تتطلب استجابة سريعة بالميلي فولت.
• التحكم التشخيصي: الترشيح القابل للبرمجة يرفض بشكل فعال ضوضاء 50/60 هرتز.

اللوجستيات والضمان

• الشحن: توصيل عالمي سريع عبر FedEx أو UPS أو DHL.
• الإرسال: إنجاز مضمون خلال 24-48 ساعة.
• الضمان: ضمان أداء صناعي لمدة 12 شهرًا.

الأسئلة الفنية المتكررة من الخبراء

ما هو الغرض من ترددات مرشح الشق؟
تسمح لك هذه المرشحات بعزل وإزالة ترددات التداخل المحددة (مثل ضوضاء خط 50 هرتز أو 60 هرتز) التي تشوه الإشارات منخفضة المستوى.

هل يمكنني مزج أنواع المزدوجات الحرارية؟
نعم، تسمح 1762-IT4 بتهيئة قناة مستقلة، مما يتيح لك استخدام أجهزة استشعار مختلفة أو نطاقات mV في وقت واحد.

لماذا يوصى بـ Belden 8761؟
يوفر هذا الكابل المجدول والمحمي حماية فائقة من التداخل الكهرومغناطيسي، وهو أمر بالغ الأهمية للحفاظ على سلامة الإشارة مع أجهزة استشعار الميلي فولت ذات السعة المنخفضة.

كيف يحسن CJC الدقة؟
يقيس معوض الوصلة الباردة (CJC) درجة حرارة كتلة الأطراف، مما يسمح للوحدة بتصحيح قراءات الجهد بناءً على درجة حرارة الاتصال المحيطة.

دليل الاختيار: ميزانية الطاقة؟
تحقق دائمًا من ميزانية طاقة اللوحة الخلفية لوحدة التحكم المنطقية القابلة للبرمجة (PLC). تتطلب 1762-IT4 سحب تيار محدد 5.1 فولت و 24 فولت؛ تأكد من أن مصدر الطاقة الخاص بك يدعم هذه المتطلبات.
