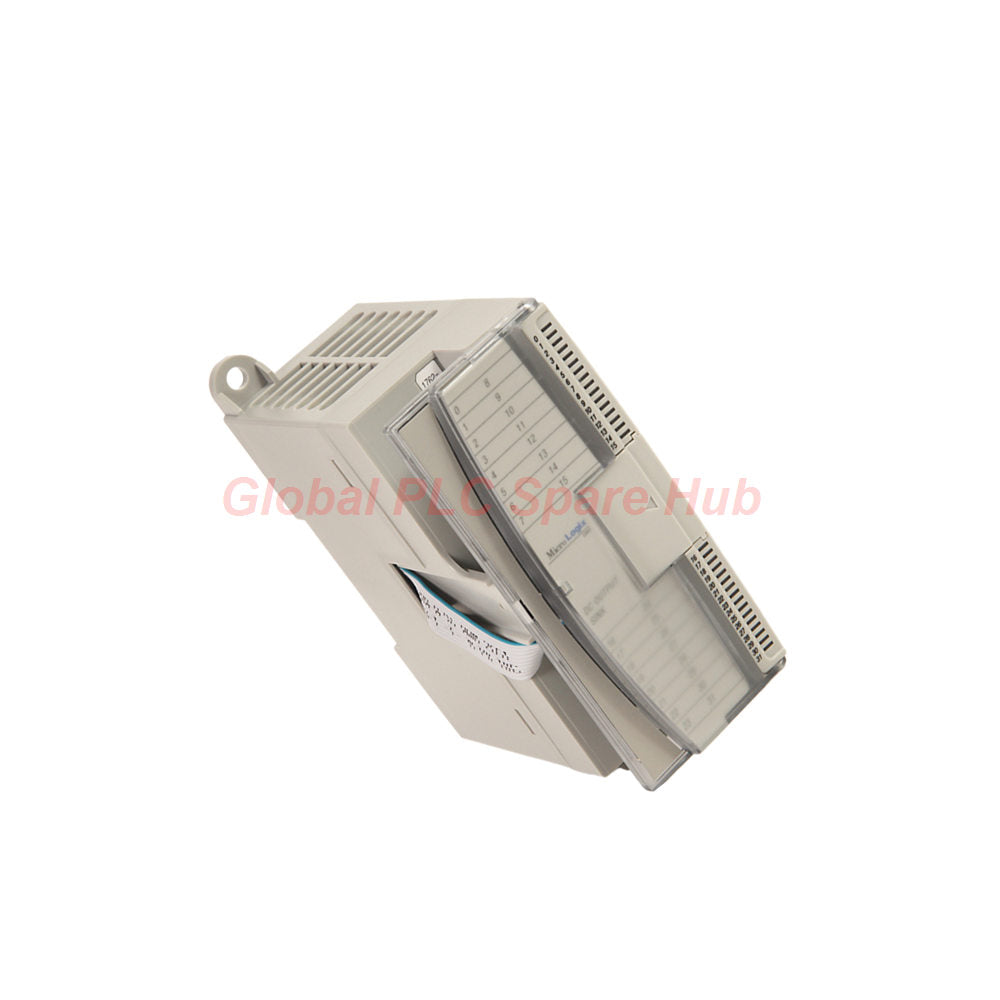

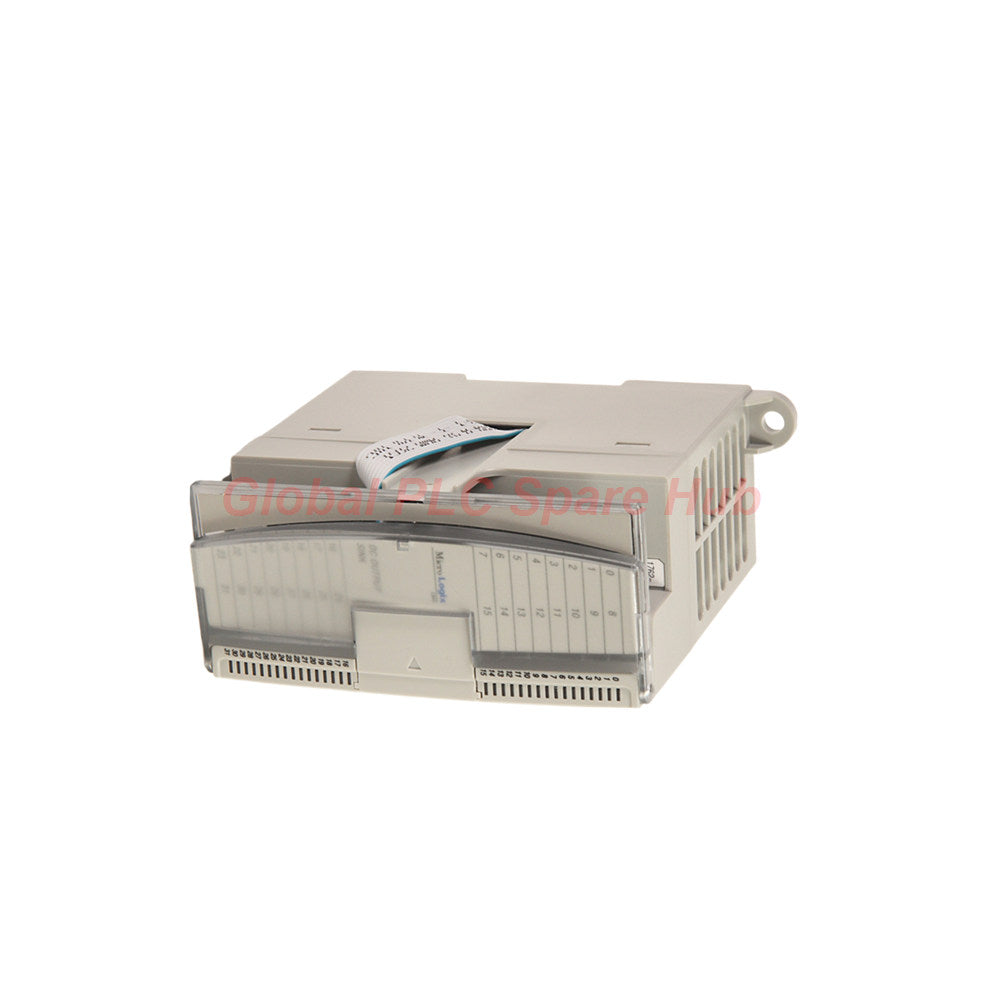

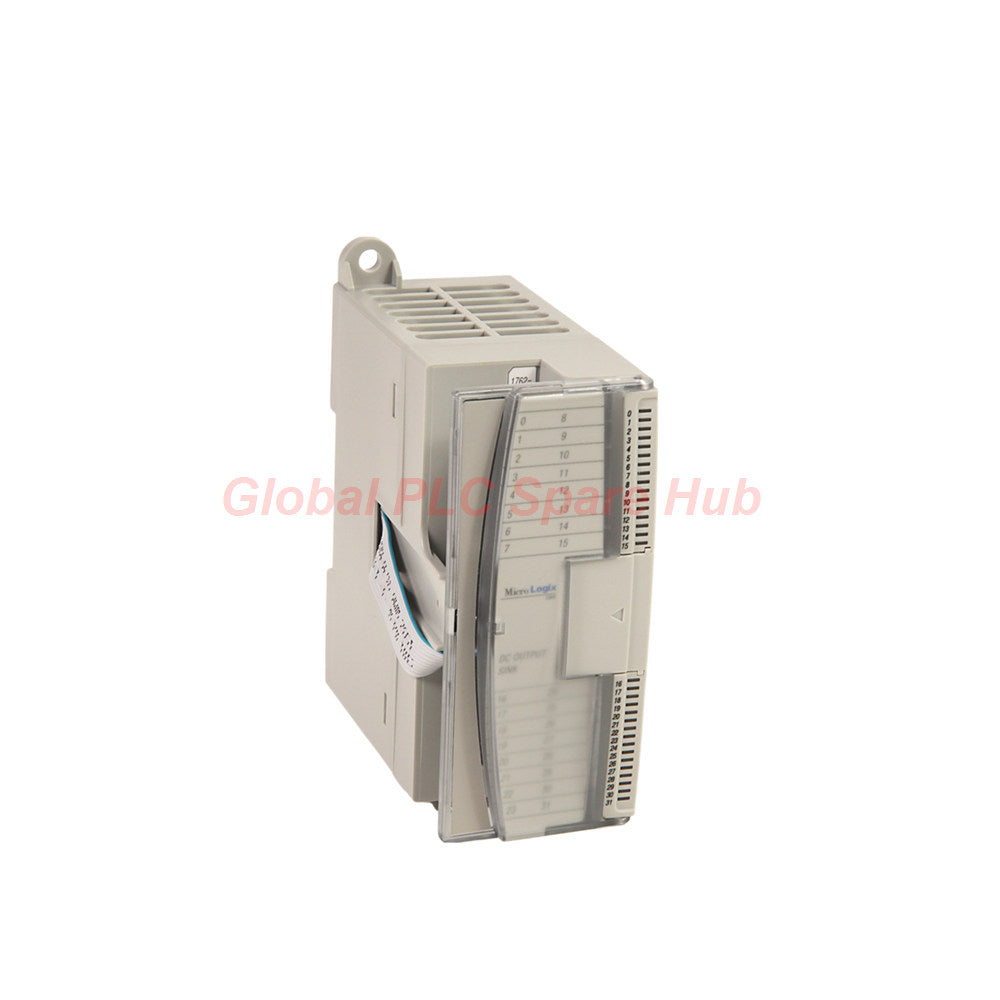

1762-IQ32T MicroLogix I/O توسعة | وحدة إدخال عالية الكثافة 24VDC

نظرة ثاقبة من المركز العالمي لقطع غيار PLC

تُعد 1762-IQ32T معيارًا لتوسع الإدخال/الإخراج عالي الكثافة ضمن نظام MicroLogix البيئي. يُقدّر فريق الهندسة لدينا هذه الوحدة لتكوينها المرن للغاطس/المصدر، والذي يسمح بالاندماج السلس في حلقات التحكم القديمة والحديثة المتنوعة. لمهام الأتمتة المعقدة التي تتطلب اكتساب بيانات عالية السرعة من 32 نقطة منفصلة، توفر هذه الوحدة العزل الكهربائي والموثوقية المتينة اللازمة لحماية لوحة التحكم الخاصة بوحدة التحكم المنطقية القابلة للبرمجة (PLC) من التغيرات العابرة على جانب المجال.

مدى ملاءمة التطبيق والقدرة التشخيصية

• المعدات المناسبة: متوافقة مع سلسلة وحدات التحكم Allen-Bradley MicroLogix 1100 و 1200 و 1400.
• التطبيقات الأساسية: مثالية للتحكم في الآلات عالية الكثافة، وأنظمة فرز الناقلات، ومناولة المواد المعقدة حيث تكون المساحة في خزانة التحكم محدودة.
• القدرة التشخيصية: يوفر مؤشر LED المدمج للحالة تأكيدًا مرئيًا فوريًا لاتصال الناقل وصحة الطاقة، مما يبسط عزل أعطال مستوى الإشارة أثناء دورات الصيانة.

المواصفات الفنية

• العلامة التجارية: Allen-Bradley (Rockwell Automation)
• الموديل: 1762-IQ32T
• نوع الوحدة: وحدة إدخال منفصلة عالية الكثافة 32 قناة
• نطاق الجهد: 10-30 VDC (24VDC اسمي)
• العزل: 4 مجموعات معزولة من 8 قنوات
• وقت المسح: 8.0 مللي ثانية (انتقال تشغيل/إيقاف)
• سحب التيار: 170 مللي أمبير عند 5 فولت تيار مستمر
• الأبعاد: 90 × 40.4 × 87 مم

تفصيل التكوين

• 1762-IQ32T: وحدة توسيع الإدخال عالية الكثافة
  • المدخلات: 32 قناة إجمالية
  • التجميعات: 4 مجموعات معزولة (8 قنوات لكل مجموعة)
  • منطق الأسلاك: يمكن اختيار الغاطس/المصدر عن طريق توصيلات الأسلاك الميدانية

الخدمات اللوجستية وضمان الجودة

• الخدمات اللوجستية العالمية: شحن دولي سريع عبر FedEx أو UPS أو DHL.
• المهلة الزمنية: تضمن سلسلة التوريد المُحسّنة الإرسال في غضون 24-48 ساعة.
• الضمان: يشمل ضمانًا شاملاً للجودة والأداء لمدة 12 شهرًا.

أسئلة مهندسينا الشائعة

س: هل يمكنني دمج توصيلات الغاطس والمصدر على نفس وحدة 1762-IQ32T؟
ج: على الرغم من أن الوحدة تدعم كلا التكوينين، يجب أن تحافظ على جميع المدخلات داخل نفس المجموعة المعزولة المكونة من 8 قنوات باستخدام نفس منطق الأسلاك لضمان تدفق تيار ثابت وسلامة الإشارة.

س: كيف أتعامل مع تأخير الإشارة البالغ 8 مللي ثانية في تطبيقات الاستشعار عالية السرعة؟
ج: وقت الانتقال البالغ 8 مللي ثانية ثابت؛ للعمليات التي تتطلب استجابة أسرع (مثل العد عالي السرعة أو الفهرسة الدقيقة)، نوصي باستخدام المدخلات عالية السرعة الموجودة مباشرة على وحدة التحكم الرئيسية MicroLogix بدلاً من ذلك.

س: لماذا نطاق جهد التشغيل أضيق عند 60 درجة مئوية (26.4 فولت) منه عند 30 درجة مئوية (30 فولت)؟
ج: هذا متطلب لخفض الحرارة لضمان بقاء تبديد حرارة الوحدة ضمن حد 5.4-6.8 واط؛ تحقق دائمًا من تبريد الخزانة إذا كنت تعمل عند الحدود القصوى لنطاق درجة الحرارة.

س: دليل الاختيار: متى تُفضل وحدة التوسيع على وحدة تحكم ثانوية؟
ج: استخدم 1762-IQ32T عندما تكون لديك سعة منطقية كافية في معالجك الأساسي ولكنك تفتقر ببساطة إلى عدد الإدخال/الإخراج الفعلي لإكمال مخطط التحكم في جهازك.

س: نصيحة من الخبرة: ما هو السبب الأكثر شيوعًا للمدخلات "الشبحية" في هذه الوحدة؟
ج: عادةً ما تنتج المدخلات الشبحيّة عن تيار التسرب من أجهزة الاستشعار الميدانية ذات الحماية الضعيفة. تأكد دائمًا من أن مسار العودة المشترك قوي وتحقق من أن أجهزة الاستشعار الخاصة بك تلبي متطلبات تيار الحد الأدنى للحالة المتوقفة للوحدة البالغ 1.0 مللي أمبير.
