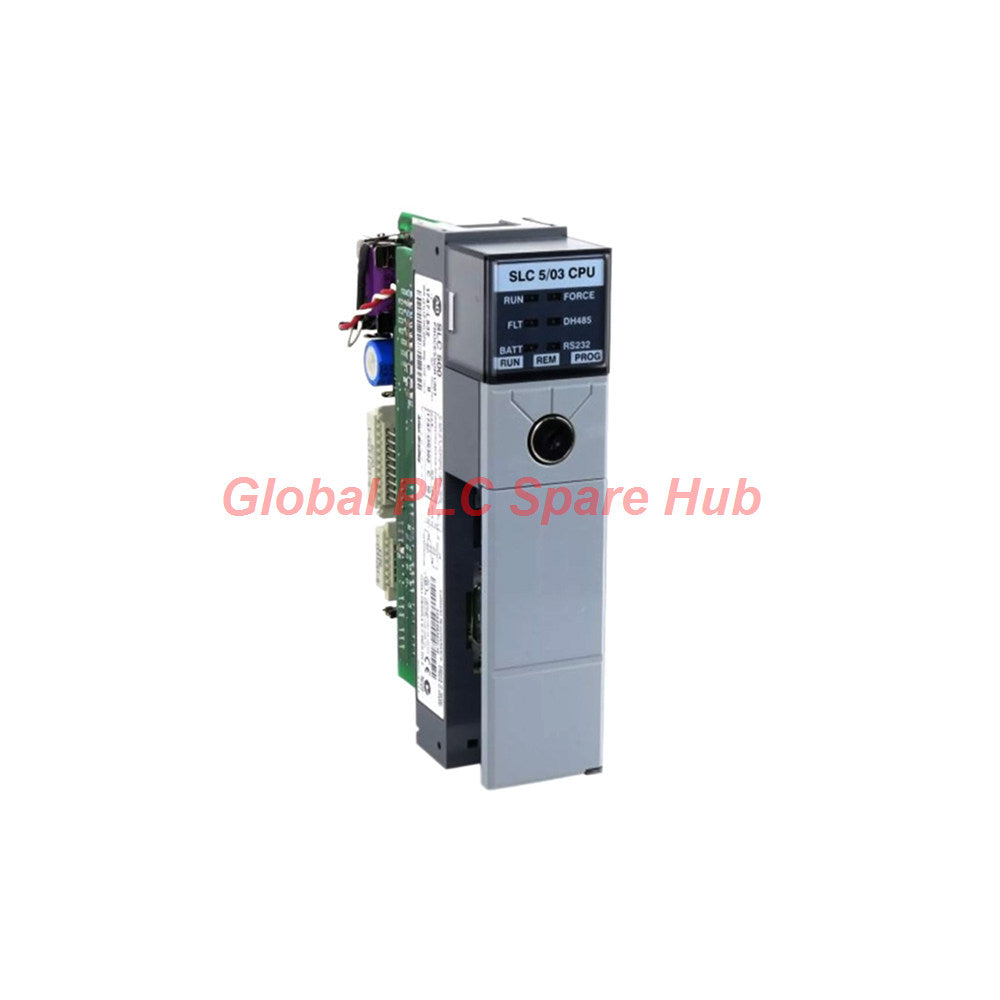

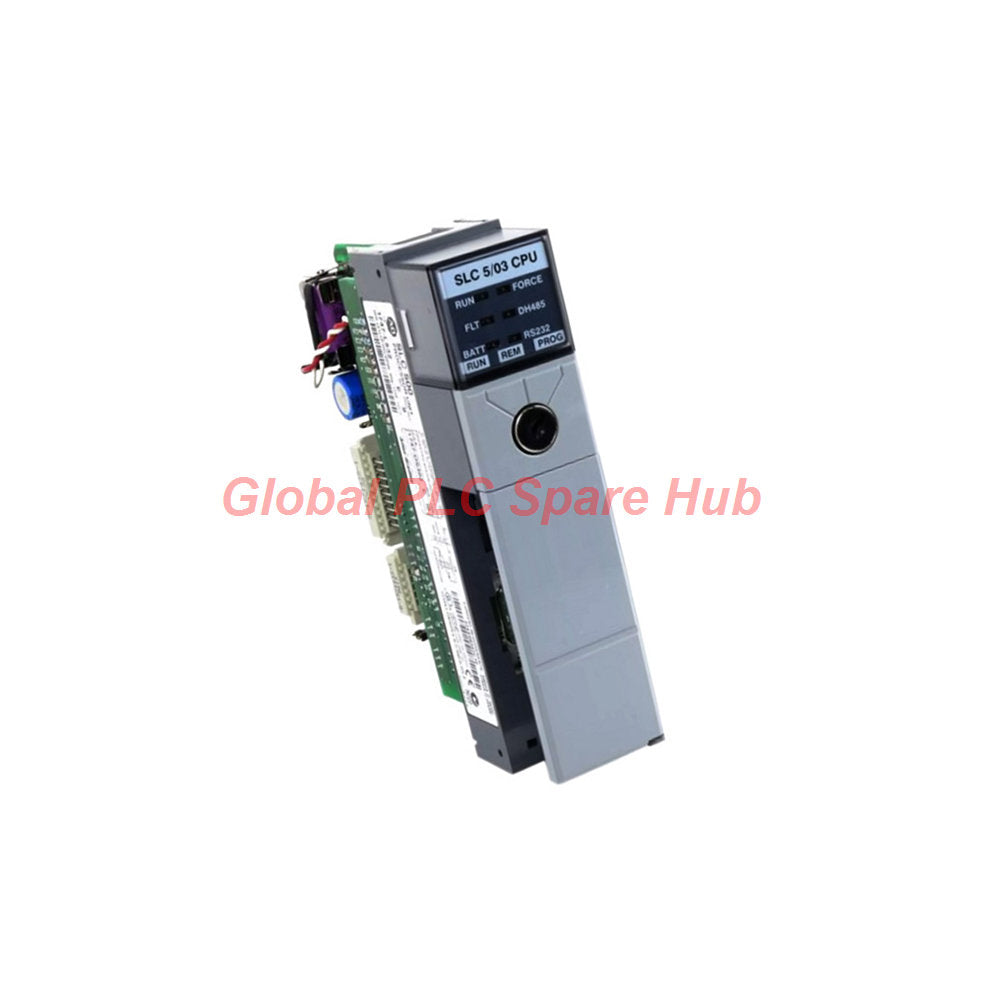

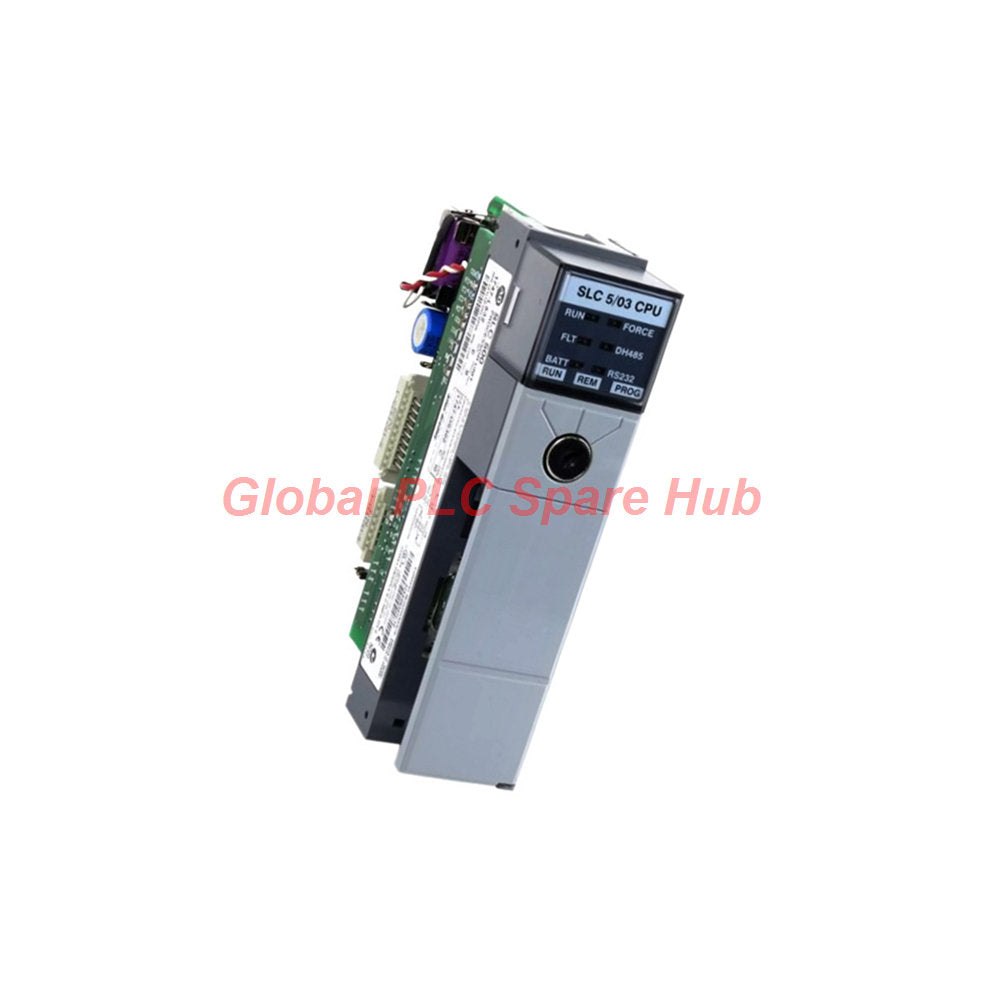

وحدة التحكم 1747-L532 Allen-Bradley Processor SLC 500

نظرة عامة

رؤى Global PLC Spare HUB: تتطلب عمليات التصنيع المنفصلة التقليدية وخطوط العمليات المستمرة بنية موثوقة لتنفيذ التحكم. يمثل جهاز 1747-L532 من عائلة SLC 500 منصة معالج SLC 5/03 موثوقة تتعامل مع تنفيذ المنطق المعقد واتصالات الشبكة الموزعة. ينشر مهندسو الأتمتة وحدة التحكم هذه لإدارة مجموعات التعليمات المتطورة، وروتينيات الرياضيات ذات الفاصلة العائمة، ومزامنة الساعة في الوقت الفعلي دون ترقية رفوف اللوحة الخلفية بأكملها.

تفاصيل التكوين وبنية اللاحقة

مصفوفة المواصفات الفنية

• العلامة التجارية للشركة المصنعة: Rockwell Automation / Allen-Bradley
• رقم الطراز الدقيق: 1747-L532
• عائلة السلسلة: SLC 500
• نوع الجهاز: وحدة تحكم معالج SLC 5/03
• سعة ذاكرة المستخدم: 16,000 كلمة (12 ألف كلمة لبرنامج المستخدم/البيانات، 4 آلاف كلمة لتخزين البيانات)
• سعة الإدخال/الإخراج الرقمي: حتى 4,096 نقطة إدخال و 4,096 نقطة إخراج
• سعة الإدخال/الإخراج التناظري: حتى 480 نقطة تناظرية محلية
• وقت مسح البرنامج: 1 مللي ثانية لكل كيلوكلمة؛ وقت مسح الإدخال/الإخراج 0.225 مللي ثانية
• استهلاك طاقة اللوحة الخلفية: 500 مللي أمبير عند 5 فولت تيار مستمر، 175 مللي أمبير عند 24 فولت تيار مستمر
• واجهات الاتصال: منفذ قناة 0 RS-232 (DF1, DH-485) ومنفذ قناة 1 DH-485
• نطاق درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)

التركيب ونشر الأجهزة

يتم تركيب 1747-L532 مباشرة في فتحات هيكل SLC 500 المعيارية المحلية، ويدعم حتى هيكلين محليين للإدخال/الإخراج بحد أقصى 30 فتحة وحدة. يستخدم الفنيون في الموقع مفتاح التشغيل الأمامي للتبديل بين أوضاع التشغيل Run و Program و Remote. تحافظ ذاكرة الوصول العشوائي (RAM) المدعومة بالبطارية القياسية على منطق المستخدم أثناء التشغيل العادي، بينما تعرض مؤشرات LED الأمامية حالة صحة البطارية لمنع فقدان الذاكرة غير المتوقع.

إمكانيات التشخيص وسيناريوهات التطبيق النموذجية

مراجعة Global PLC Spare HUB: يستخدم مهندسو تكامل الأنظمة جهاز 1747-L532 داخل محطات معالجة مياه البلديات، وأنظمة ناقلات المواد الآلية، وحاضنات HVAC البيئية المنفصلة.

• أداء التشخيص: يتميز المعالج باكتشاف الأخطاء المدمج، ومعالجة روتينيات الأعطال، ودعم التكوين التلقائي لـ RSLinx عبر بروتوكولات الاتصال DF1 ثنائية الاتجاه الكامل لعزل أخطاء حزم الشبكة أو انقطاع الاتصال بسرعة.
• الرؤية التشغيلية: تتيح إمكانيات البرمجة عبر الإنترنت للمهندسين تعديل تعليمات منطق السلم أثناء التشغيل دون إيقاف العمليات الصناعية النشطة.

محتويات العبوة والضمان واللوجستيات

• مخزون العبوة: وحدة معالج 1747-L532 SLC 5/03 واحدة مزودة بوحدة بطارية احتياطية من المصنع وأدلة الإعداد الفنية.
• شروط الضمان: ضمان استبدال شامل لمدة 12 شهرًا يغطي الأجهزة الداخلية والعيوب التشغيلية.
• لوجستيات التنفيذ: شحن عالمي سريع في غضون 24 إلى 48 ساعة باستخدام شبكات البريد السريع الموثوقة بما في ذلك FedEx و UPS و DHL.

الأسئلة المتداولة

س: ما هي الخطوات المحددة التي تمنع فقدان البرنامج عند استبدال بطارية 1747-BA المستنفدة في وحدة التحكم هذه؟
ج: حافظ على تشغيل الطاقة للوحة الخلفية 1747-L532 أثناء استبدال البطارية، أو قم بتحميل برنامج المستخدم الخاص بك إلى وحدة ذاكرة احتياطية EEPROM مسبقًا لضمان استعادة البرنامج تلقائيًا عند التشغيل.

س: هل يمكن توصيل منفذ RS-232 بالقناة 0 مباشرة بأجهزة الكمبيوتر المحمولة الهندسية الحديثة المزودة بمنفذ USB؟
ج: لا، يستخدم المنفذ المادي واجهة تسلسلية RS-232. أنت تحتاج إلى كابل محول تسلسلي إلى USB صناعي بالإضافة إلى برنامج RSLinx مهيأ لبرامج تشغيل الكشف التلقائي DF1 لإنشاء اتصال عبر الإنترنت.

س: كيف تحل خطأ اتصال عند ربط عدة عقد على شبكة DH-485؟
ج: تحقق من أن جميع عقد الشبكة تحافظ على عناوين محطات فريدة، وتحقق من وضع مقاومات الإنهاء في كلا الطرفين الفيزيائيين للكابل، وتأكد من تطابق إعدادات معدل الباود عند 19.2 كيلوباود.

س: ما الذي يتسبب في دخول وحدة التحكم في حالة خطأ كبير أثناء تنفيذ تعليمات رياضية؟
ج: تتسبب أخطاء القسمة على صفر أو تجاوز الفاصلة العائمة أثناء العمليات الحسابية المتقدمة أو المثلثية في حدوث خطأ كبير في المعالج ما لم يتم برمجة بت فخ التجاوز أو حلقة معالجة الأخطاء المناسبة في منطق السلم.

س: ما هي معايير الاختيار التي تحدد ما إذا كان يجب اختيار SLC 5/03 بدلاً من وحدات التحكم الثابتة للأجهزة؟
ج: اختر بنية SLC 500 المعيارية عندما يتطلب تطبيقك سعة إدخال/إخراج قابلة للتوسع تصل إلى 4,096 نقطة، ومنافذ اتصال تسلسلية متعددة البروتوكولات، ومرونة استبدال معيارية دون إعادة توصيل النهايات الميدانية.
