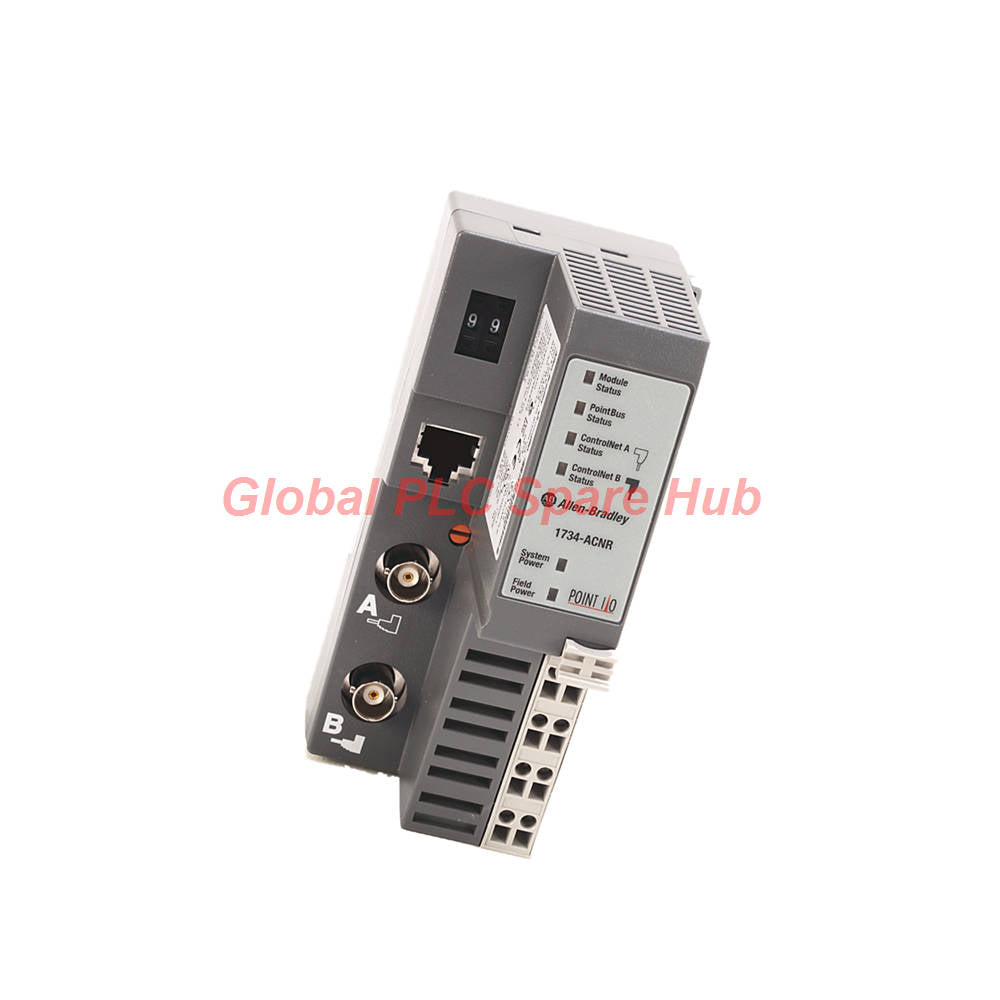

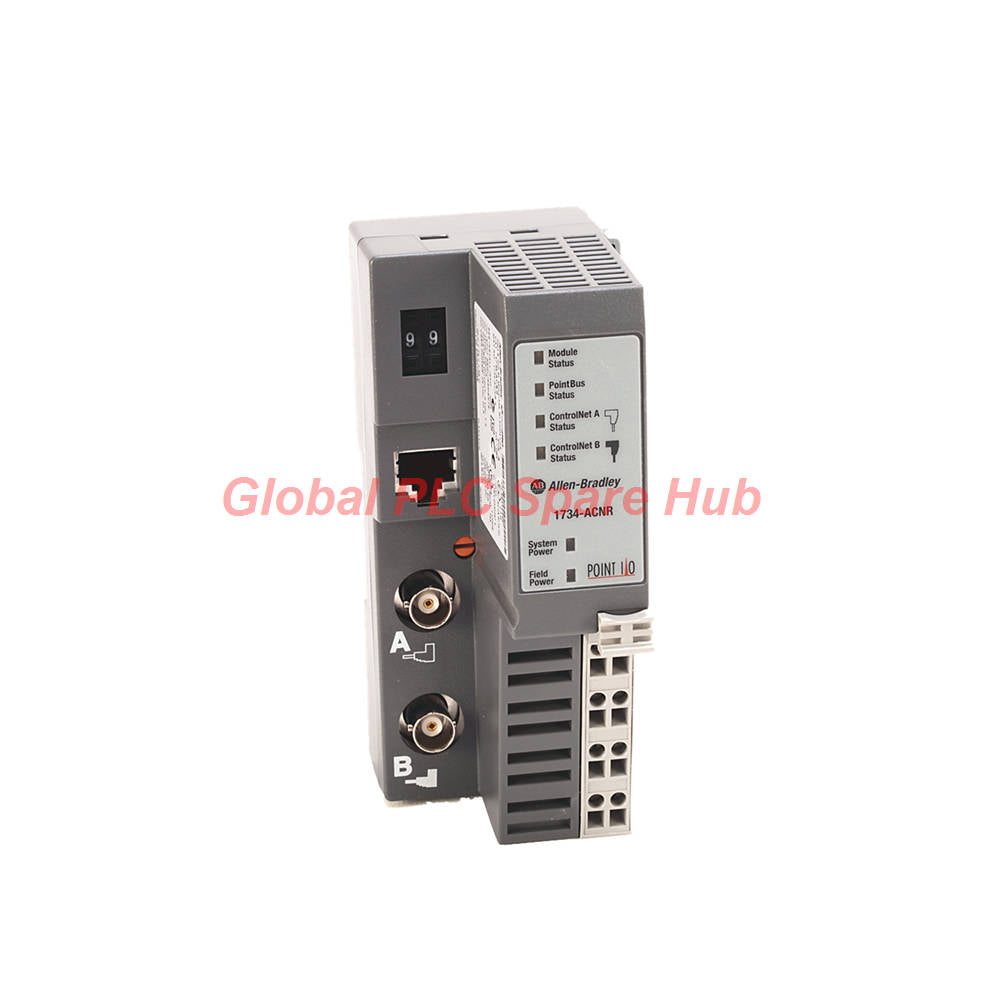

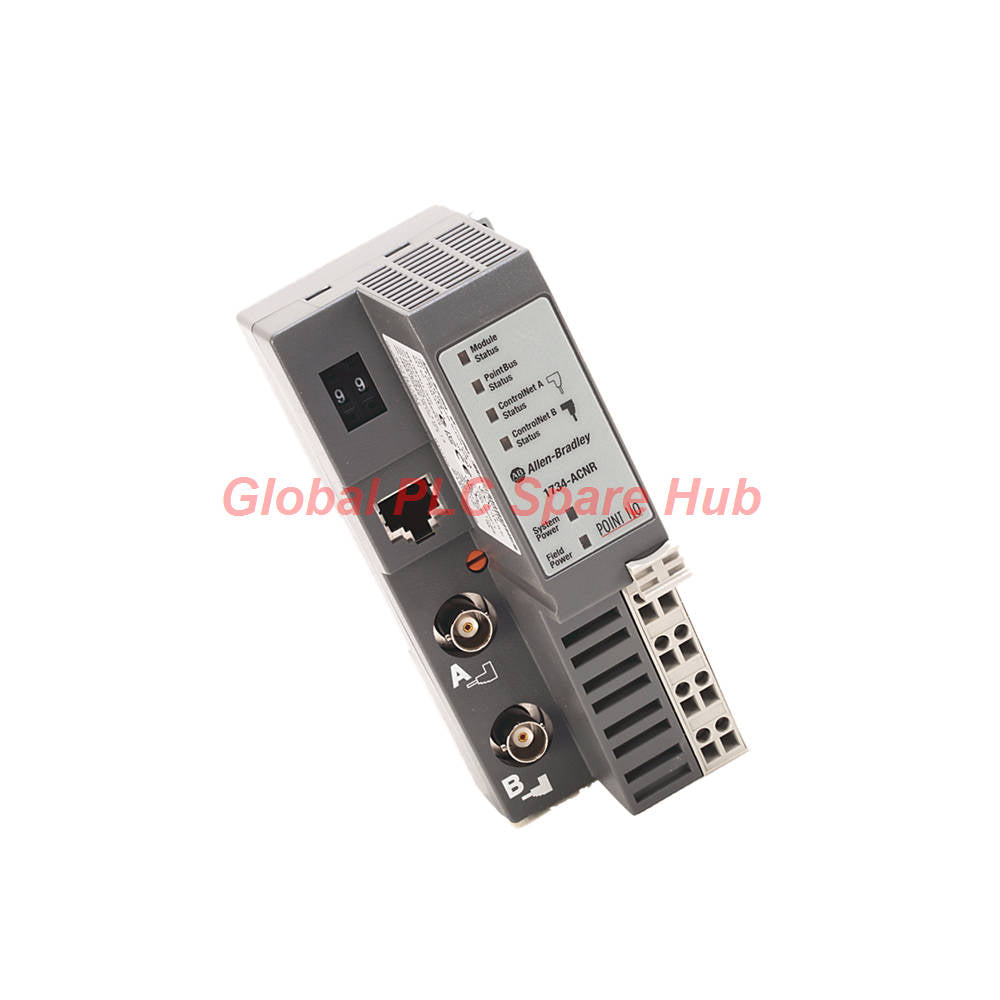

1734-ACNR وحدة محول Allen-Bradley POINT I/O ControlNet

نظرة عامة على هندسة المعمارية

نظرة عامة من Global PLC Spare HUB: تتطلب أنظمة التحكم عالية التوافر طوبولوجيا شبكة مرنة وتبادل بيانات حتمي. تعمل 1734-ACNR من عائلة POINT I/O كوحدة محول ControlNet عالية الأداء، تدير حلقات الوسائط المتكررة والاتصال عالي السرعة بين الأجهزة الميدانية الموزعة ووحدات التحكم الرئيسية. ينشر مهندسو الأتمتة هذا المحول لربط أطراف الإدخال/الإخراج المحلية بسلاسة بشبكات ControlNet على مستوى المصنع دون المساس بحتمية الفحص.

مخطط التكوين ومواصفات اللاحقة

تفاصيل المواصفات الفنية

• اسم الشركة المصنعة: Rockwell Automation / Allen-Bradley
• رقم النموذج الدقيق: 1734-ACNR
• سلسلة المنتجات: POINT I/O
• فئة الوحدة: وحدة محول ControlNet
• نطاق جهد الإدخال: 24 فولت تيار مستمر اسمي مع حماية من عكس القطبية
• استهلاك الطاقة وتبديدها: 8 وات استهلاك تشغيلي؛ 2.8 وات أقصى تبديد حراري عند 28.8 فولت
• حدود تيار التدفق: 6 أمبير ذروة لمدة 10 مللي ثانية أثناء التشغيل الأولي
• قدرات الاتصال: ما يصل إلى 5 اتصالات رقمية محسّنة للرف و 25 اتصالًا تناظريًا/خاصًا مباشرًا لكل محول
• حد توسيع النظام: قابل للتوسيع حتى 63 وحدة إدخال/إخراج باستخدام مصادر طاقة 1734-EP24DC الإضافية
• توافق الوحدة: يتطلب وحدات إدخال/إخراج ميدانية من السلسلة C أو أحدث

الإعداد الميكانيكي وإرشادات الأسلاك

قم بتركيب 1734-ACNR مباشرة على قضبان DIN القياسية جنبًا إلى جنب مع قواعد طرفية POINT I/O المتوافقة. تأكد من أن مصدر الطاقة 24 فولت تيار مستمر يمكن أن يستوعب تيار التدفق الأولي 6 أمبير. قم بتوصيل كابلات ControlNet المحورية الزائدة إلى منافذ BNC المزدوجة لإنشاء مسارات شبكة مقاومة للأعطال، واستخدم منفذ الوصول الأمامي للشبكة مؤقتًا لأدوات التكوين المحمولة.

إمكانيات التشخيص والتطبيقات الصناعية

مراجعة Global PLC Spare HUB: يقوم مهندسو الأنظمة بتنفيذ 1734-ACNR في خطوط تجميع السيارات، وحاويات التعبئة الصيدلانية، ومصانع المعالجة الكيميائية المستمرة حيث يكون تكرار وسائط الشبكة إلزاميًا.

• ميزات التشخيص: تراقب مصابيح LED المدمجة لحالة الشبكة حركة مرور الشبكة، وظروف عطل الوسائط، وصحة POINTBus الداخلية، مما يسمح لأفراد الصيانة بتشخيص انقطاعات العقد فورًا.
• الأداء التشغيلي: يتعامل مع عمليات نقل البيانات عالية السرعة الحتمية، ويمنع تصادم الحزم ويحافظ على حلقات استجابة أقل من مللي ثانية عبر البنى الموزعة المعقدة.

شروط التنفيذ واللوجستيات والضمان

• حزمة المخزون: وحدة محول ControlNet 1734-ACNR مختومة من المصنع كاملة مع وثائق التكوين.
• تغطية الضمان: ضمان استبدال شامل لمدة 12 شهرًا يحمي من جميع العيوب الكهربائية والميكانيكية الداخلية.
• لوجستيات الشحن: إرسال عالمي سريع خلال 24 إلى 48 ساعة عبر شبكات البريد السريع الممتازة بما في ذلك FedEx و UPS و DHL.

الأسئلة المتداولة

س: ما هي الظروف الميدانية المحددة التي تتسبب في حدوث عطل شبكي بسيط أو كبير للمحول؟
ج: عادة ما تؤدي موصلات BNC المحورية غير المحكمة، أو حلقات تكرار الوسائط المكسورة، أو تحديثات عقد الشبكة غير المتطابقة إلى انقطاع الاتصال على ناقل ControlNet.

س: كيف تحسب الحد الأقصى لعدد وحدات الإدخال/الإخراج التي يمكن توصيلها بمحول واحد؟
ج: بينما يدعم محول واحد ما يصل إلى 63 وحدة إجمالية، فإن تصميمك مقيد بشكل صارم بإجمالي سعة تيار POINTBus البالغة 1000 مللي أمبير. يتطلب تجاوز تيار اللوحة الخلفية هذا إضافة مصادر طاقة وسيطة 1734-EP24DC.

س: هل يمكن التحكم في وحدات السلسلة A أو السلسلة B الميدانية بواسطة هذا النموذج من المحول؟
ج: لا، يتطلب 1734-ACNR بشكل صارم وحدات إدخال/إخراج ميدانية من السلسلة C أو أحدث لضمان بروتوكول اتصال اللوحة الخلفية الصحيح.

س: ما هي الخطوات الوقائية لتجنب مشاكل هبوط الجهد أثناء تسلسل بدء التشغيل؟
ج: تأكد من أن مصدر الطاقة 24 فولت تيار مستمر العلوي لديك بحجم مناسب للتعامل مع تيار التدفق البالغ 6 أمبير لمدة 10 مللي ثانية دون أن ينخفض ​​أقل من الحد الأدنى لجهد التشغيل.

س: ما هي معايير الاختيار التي تملي اختيار هذا المحول على متغيرات EtherNet/IP القياسية؟
ج: اختر وحدة محول ControlNet عندما تعتمد بنية أرضية المصنع الخاصة بك على جدولة حلقة الرمز الحتمية وتكرار الوسائط المادية بدلاً من طوبولوجيا محولات Ethernet القياسية.
