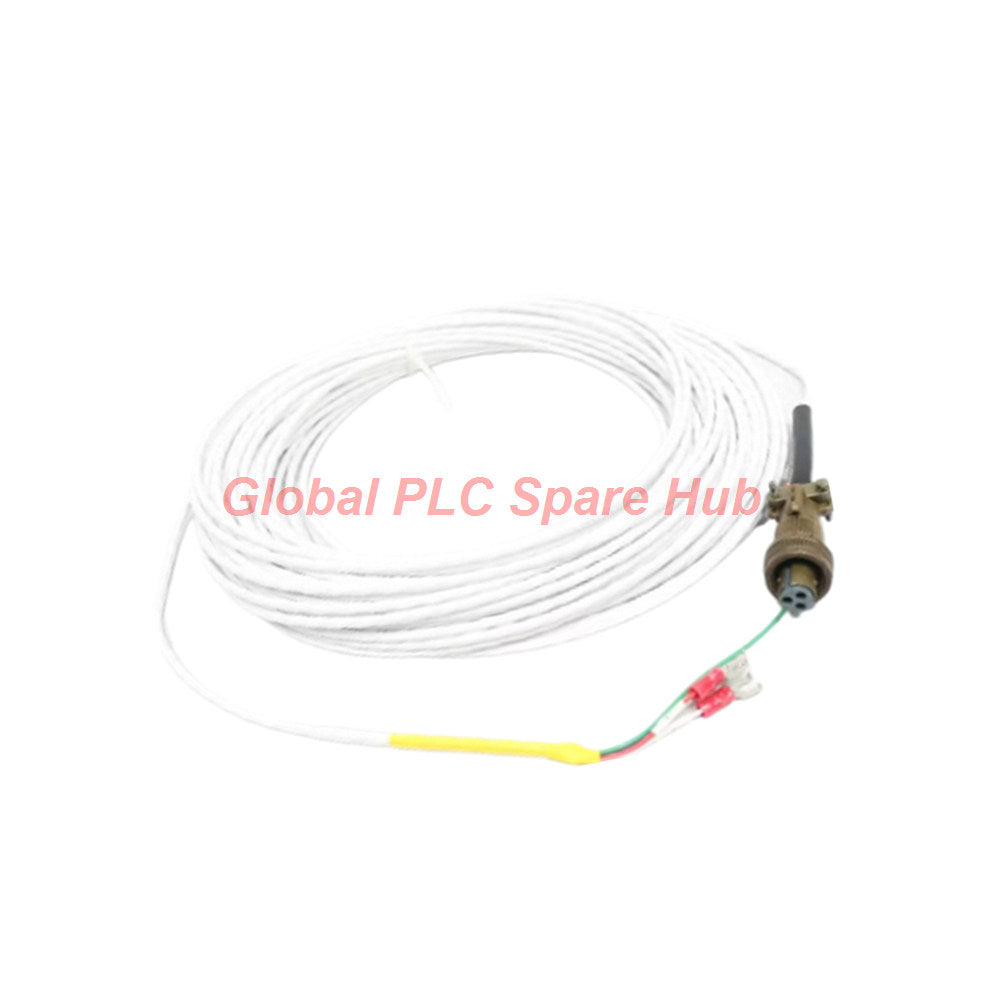

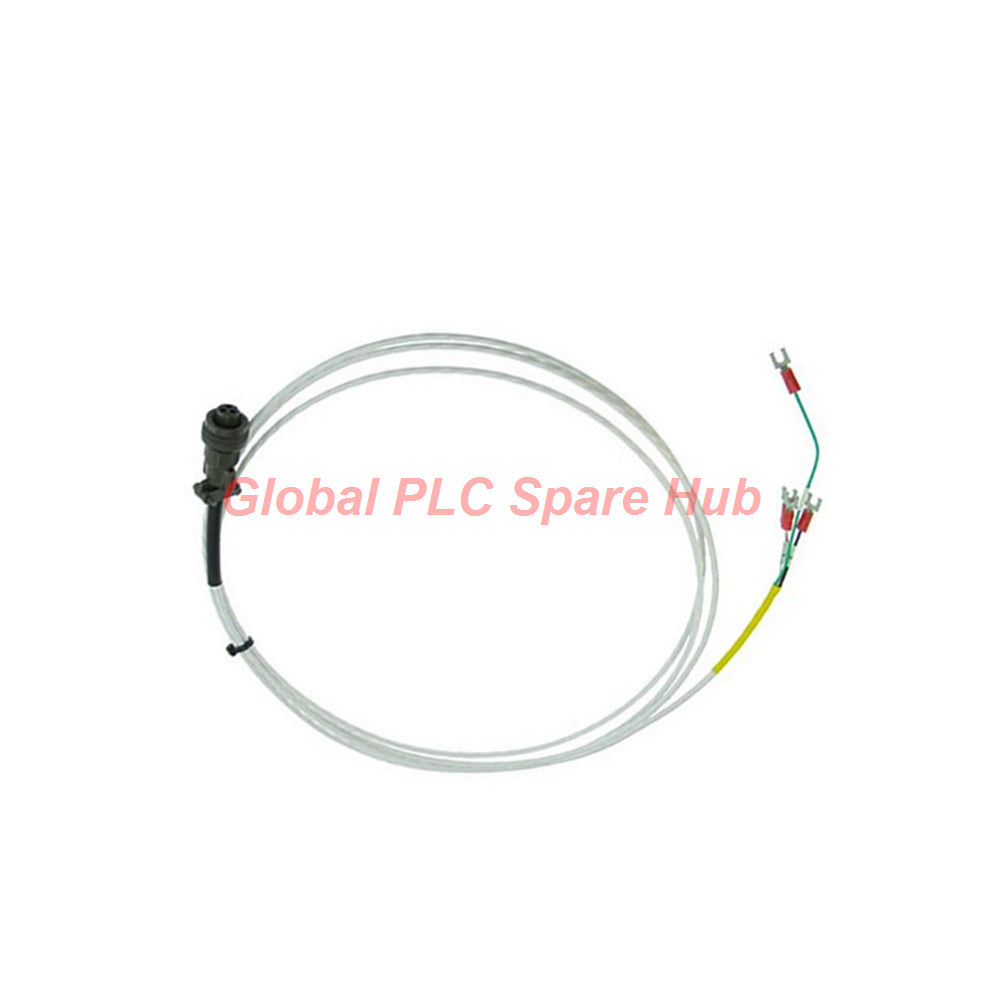

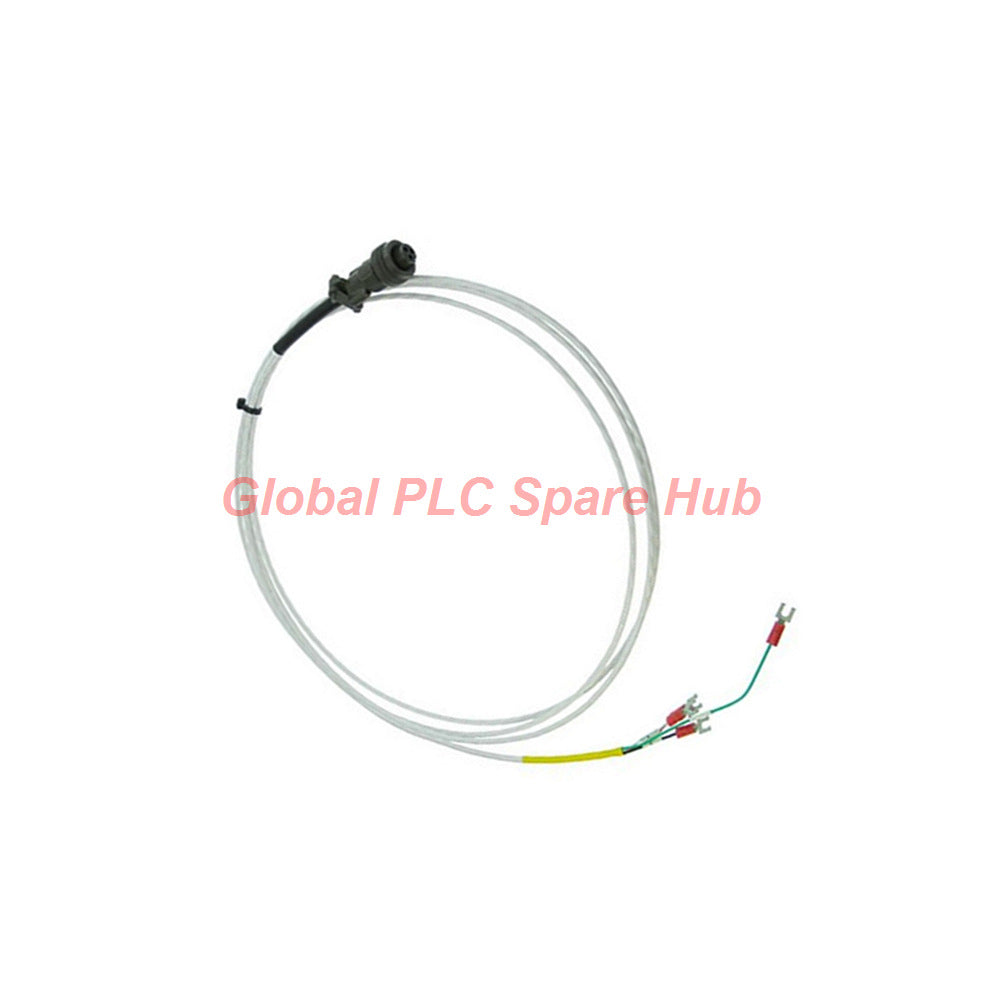

16925-20 Bently Nevada Interconnect Cable 3-Conductor Shielded 20ft

16925-20 Bently Nevada كابل توصيل، 3 موصلات، محمي، 20 قدمًا

Manufacturer: Bently Nevada
Product No.: 16925-20
Condition： متوفر بالمخزون
Product Type: كابل الربط
Product Origin: USA
Payment: T/T, Western Union
Weight: 130g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على كابل التوصيل البيني Bently Nevada 16925-20

يوفر الكابل 16925-20 نقل إشارة عالي التكامل بين أجهزة إرسال الاهتزاز الديناميكية، ومستشعرات Proximitor، وكتل أطراف نظام المراقبة.

يتم تصنيع كابل التوصيل البيني شديد التحمل هذا من قبل شركة Bently Nevada، ويتميز بتصميم محمي بثلاثة موصلات مقاس 22 AWG مصمم لعزل إشارات المحول الحيوية عن التداخل الكهرومغناطيسي الصناعي (EMI).

مجهز بقابس ثلاثي المقابس مصبوب في المصنع في أحد طرفيه وعروات طرفية دقيقة في الطرف المقابل، ويوفر توصيلًا موثوقًا به من نقطة إلى نقطة منخفض التوهين لأنظمة حماية الآلات.

يضمن طول 20 قدمًا (6.1 مترًا) فقدانًا منخفضًا للإشارة عبر المسافات القياسية من الخزانة إلى صندوق التوصيل في محطات توليد الطاقة والبتروكيماويات والتصنيع الصناعي.

تفكيك التكوين وهيكل شجرة اللاحقة

رقم الجزء الأساسي: 16925 - كابل توصيل بيني محول محمي بثلاثة موصلات

ملف تعريف الإنهاء:
- الطرف A: قابس موصل أنثى مدمج بثلاثة مقابس
- الطرف B: عروات طرفية مجرفية/حلقية مسبقة العقص
مقياس الموصل: موصلات نحاسية مجدولة 22 AWG (0.5 مم²)
هندسة التدريع: درع مضفر/رقائقي بتغطية 100% مع سلك تصريف
لاحقة طول الكابل (-20): 20 قدمًا (6.1 مترًا) إجمالي الطول
- الحد الأدنى للنطاق المتاح: -02 (2.0 قدم / 0.6 متر)
- الحد الأقصى للنطاق المتاح: -99 (99 قدمًا / 30 مترًا)

المواصفات الفنية والفيزيائية

العلامة التجارية والشركة المصنعة	Bently Nevada
رقم الموديل	16925-20
مواصفات الموصل	3 موصلات، 22 AWG (0.5 مم²) سلك مجدول
نوع التدريع	درع شامل مع تأريض مستمر لسلك التصريف
الموصل A	قابس أنثى مصبوب بثلاثة مقابس
الموصل B	عروات طرفية معزولة (شوكة/حلقة)
طول الكابل	20 قدمًا (6.1 مترًا)
مادة الغلاف	مطاط صناعي مقاوم للزيت ومقاوم للاشتعال

المعدات المستهدفة وبيئات التطبيق

ربط رفوف المراقبة Bently Nevada 3300/3500 بوحدات مستشعر Proximitor المثبتة في الموقع.

توصيل محولات الاهتزاز الدفعي والقطري على مضخات تغذية الغلايات والتوربينات البخارية.

نقل الإشارات الديناميكية من مستشعرات التقاط السرعة الزلزالية داخل مناطق المصنع الخطرة.

توصيل قنوات مراقبة الضاغط المركزي بصناديق التوصيل الطرفية الوسيطة.

أفضل ممارسات التركيب وتشخيص الإشارة

مرر الكابل عبر مجرى معدني مؤرض مخصص بعيدًا عن محركات VFD عالية الجهد.

تأكد من إحكام ربط براغي العروات الطرفية بشكل صحيح لتجنب توصيلات عالية المقاومة.

وصل سلك تصريف الكابل بدقة عند نقطة تأريض واحدة للقضاء على ارتفاعات جهد حلقة الأرض.

تحقق من جهد إشارة التيار المتردد/التيار المستمر الخام عند العروات الطرفية باستخدام راسم الذبذبات أثناء التشغيل.

تشير قراءات ضوضاء التردد العالي إلى تدريع غير مؤرض أو غلاف كابل خارجي مسحوق.

الشروط التجارية والشحن والضمان

حالة المنتج	جديد تمامًا 100% ومختوم من المصنع الأصلي
ضمان المصنع	ضمان استبدال لمدة 12 شهرًا
معيار الإرسال	معالجة سريعة خلال 24-48 ساعة
خيارات شركات الشحن العالمية	FedEx Express، UPS Worldwide، DHL Express

رؤية وخبرة Global PLC Spare HUB الميدانية

غالبًا ما تُعزى حالات تعطل الاهتزاز الزائفة في الآلات الدوارة إلى كابلات التوصيل البيني المعيبة.

غالبًا ما يكتشف مهندسو الأجهزة لدينا تدهور الإشارة الناتج عن سحب الفنيين للكابلات بعد أنصاف أقطار انحناء ضيقة.

الإجهاد المادي المفرط على سلك 22 AWG يكسر توصيلات التصريف الداخلية، مما يعرض نظام 3300 لحلقات أرضية.

يضمن استخدام التجميعات المنتهية في المصنع مثل 16925-20 مقاومة تلامس منخفضة عند واجهة المقابس الثلاثة.

افحص دائمًا دبابيس موصل المقابس الثلاثة بحثًا عن الأكسدة أو الانثناء قبل تثبيت حلقات التوصيل في البيئات الرطبة.

إرشادات الاختيار والمشتري

قم بقياس مسافة مسار الكابل الفعلي قبل الطلب؛ تجنب شد الكابل بإحكام عن طريق السماح بـ 10% طولًا زائدًا.

تأكد مما إذا كانت وحدة الاستقبال تتطلب عروات طرفية مجرفية أو أطرافًا مجردة قبل التركيب النهائي.

تحقق مما إذا كان طول 20 قدمًا (6.1 مترًا) لا يتجاوز الحد الأقصى للمقاومة المسموح بها للحلقة لنموذج المستشعر الخاص بك.

تحقق مما إذا كانت هناك حاجة إلى درع خارجي؛ تتطلب الأغلفة المطاطية القياسية حماية الأنابيب في المناطق ذات الكثافة المرورية العالية.

الأسئلة المتكررة (FAQ)

السؤال: ماذا تشير لاحقة -20 لتجميع الكابلات هذا؟

الإجابة: تشير لاحقة -20 إلى طول فيزيائي إجمالي قدره 20 قدمًا (6.1 مترًا) من طرف القابس إلى العروات الطرفية.

السؤال: ما هو مقياس سلك الموصل المستخدم داخل هذا التجميع؟

الإجابة: يستخدم 3 موصلات نحاسية مجدولة 22 AWG (0.5 مم²) مع تغطية كاملة بالدرع وسلك تصريف.

السؤال: كيف يتم إنهاء أطراف الموصلات المقابلة لقابس المقابس الثلاثة؟

الإجابة: يتم إنهاء الطرف المقابل بعروات طرفية مجدولة في المصنع مصممة لكتل حواجز الطرف اللولبي.

السؤال: الهندسة العملية: كيف يمكنني اختبار ما إذا كان تجميع الكابلات المثبت يحتوي على دائرة قصر داخلية أو خط مفتوح؟

الإجابة: افصل كلا الطرفين. استخدم مقياس متعدد رقمي لقياس المقاومة بين الدبوس والدبوس (يجب أن تقرأ دائرة مفتوحة) وبين الدبوس والطرف (يجب أن تقرأ قريبًا من 0 أوم). تشير المقاومة التي تزيد عن 2 أوم إلى إرهاق الموصل أو عقصات سيئة.

السؤال: نصيحة الشراء: هل يمكنني توصيل كابلين أقصر معًا إذا كان طول 20 قدمًا غير كافٍ للتوجيه الميداني؟

الإجابة: لا يُنصح بشدة بتوصيل كابلات المحول ميدانيًا. تكسر كتل الأطراف المدمجة استمرارية الدرع، مما يؤدي إلى إدخال ضوضاء EMI في جهاز مراقبة الاهتزاز الخاص بك. اطلب تجميعًا أطول من المصنع (حتى 99 قدمًا) بدلاً من ذلك.
