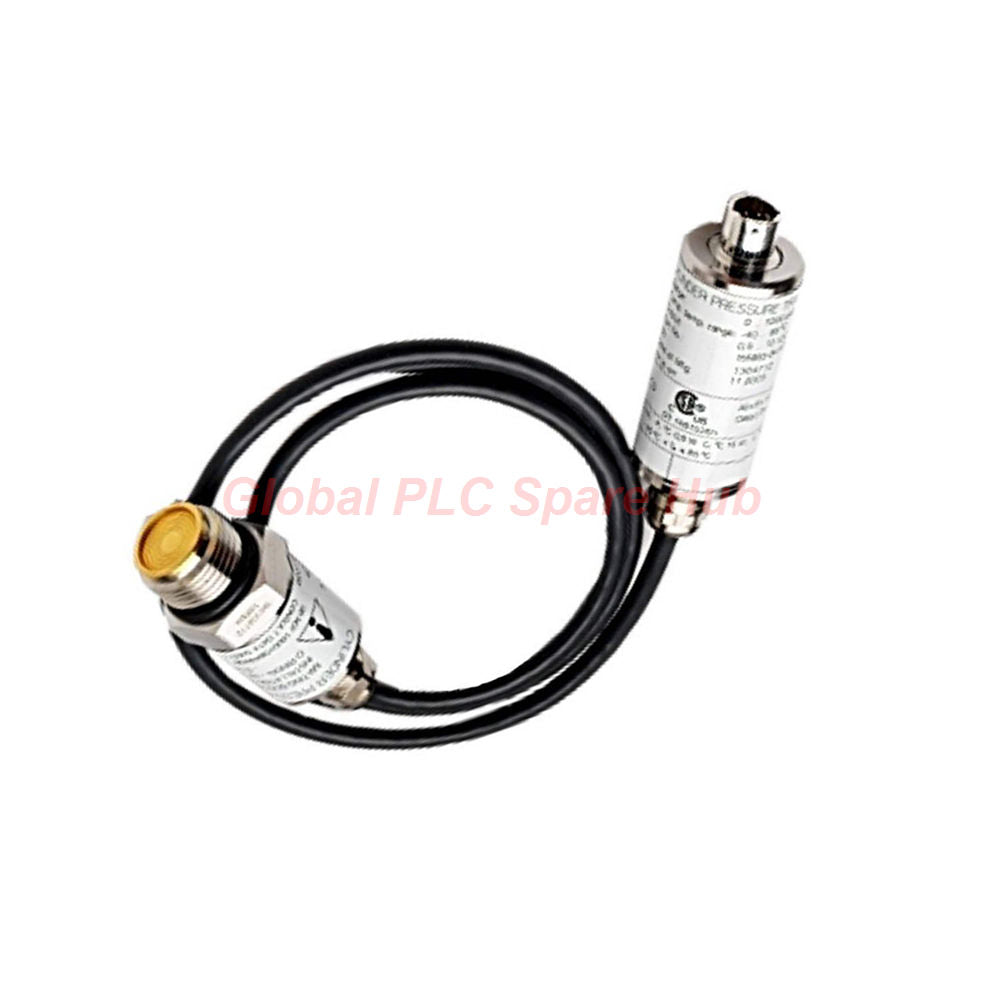

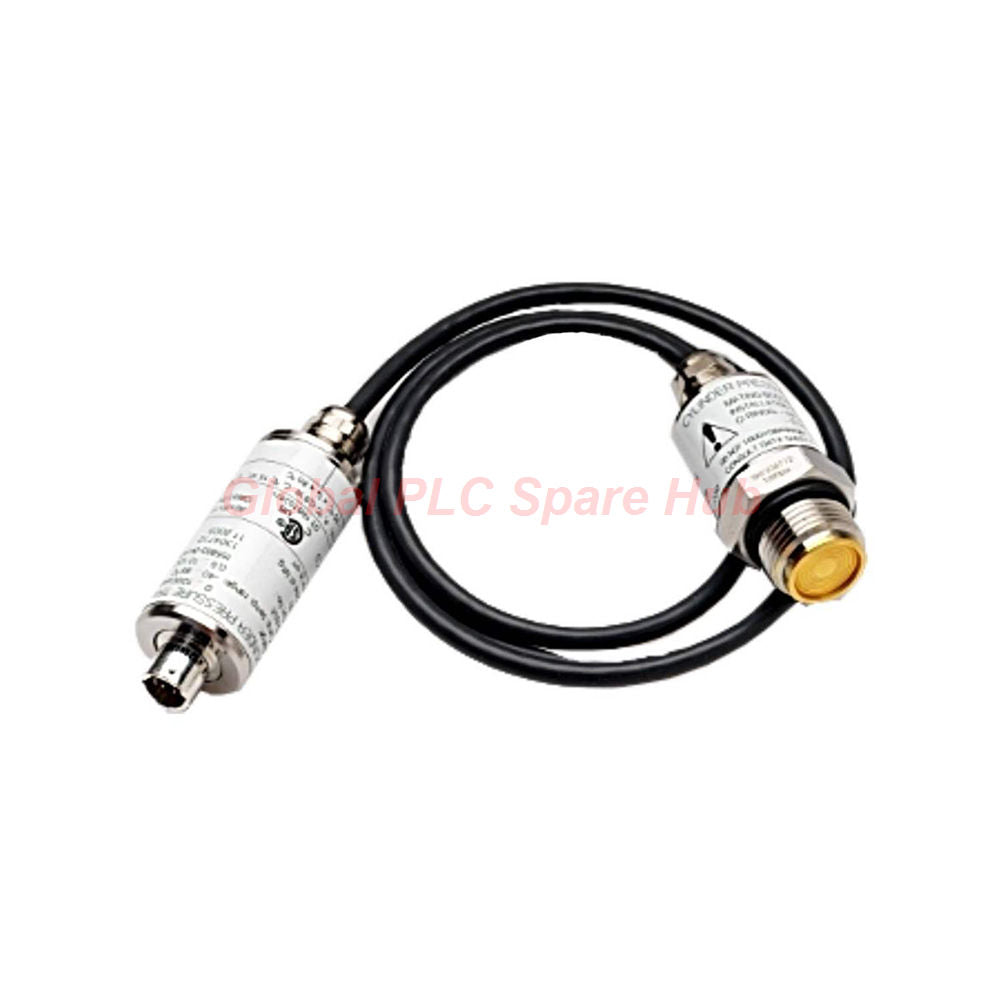

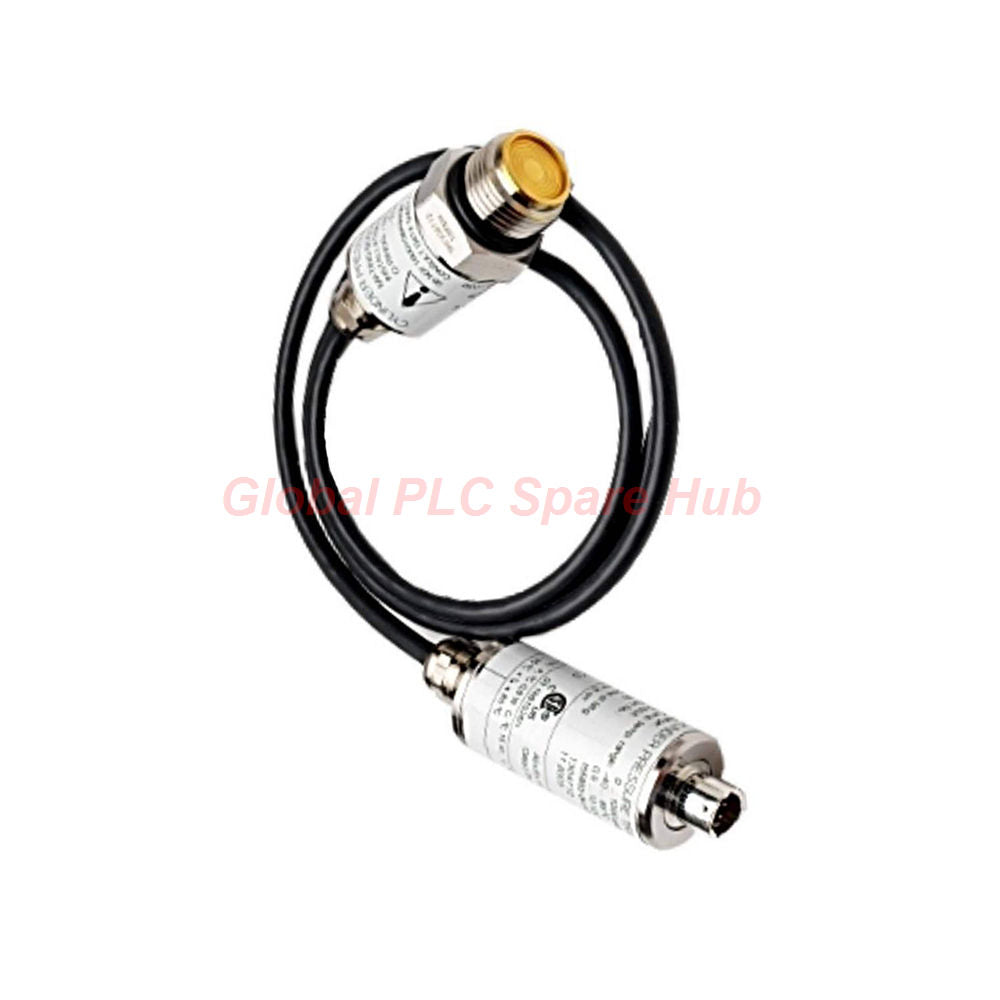

146824-0050 كابل محوّل ضغط الأسطوانة Bently Nevada

Manufacturer: Bently Nevada
Product No.: 146824-0050
Condition： متوفر بالمخزون
Product Type: كابل محول ضغط الأسطوانة
Product Origin: USA
Payment: T/T, Western Union
Weight: 250g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

146824-0050 كابل محول ضغط الأسطوانة من Bently Nevada

146824-0050 هو كابل لنقل الإشارة ذو موثوقية عالية مصمم لأنظمة مراقبة ضغط الأسطوانة من Bently Nevada.

يدعم تجميع الكابلات هذا الحصول على إشارة ضغط مستقرة في البيئات الصناعية الصعبة. ويستهدف الضواغط الترددية ومحركات الغاز ومعدات العمليات عالية الضغط.

يركز التصميم على سلامة الإشارة والاستقرار الحراري ومقاومة الاهتزاز. ويدعم هيكله المتين التشغيل طويل الأمد في ظروف المعالجة القاسية.

تم تصنيع هذا الطراز في الولايات المتحدة الأمريكية، ويتكامل مع منصات تحليل الاحتراق وضغط الأسطوانة المتقدمة.

تفاصيل التكوين

رمز الطلب	146824-0050
طراز السلسلة	146824 = كابل محول ضغط الأسطوانة
خيار الطول	0050 = 50 قدمًا (15.2 مترًا)
بلد التصنيع	صنع في الولايات المتحدة الأمريكية

ملف أداء الهندسة

قدرة قياس الضغط
- يدعم نطاقات الضغط من 100 رطل لكل بوصة مربعة (psia) إلى 10000 رطل لكل بوصة مربعة (psia)
- متوافق مع تطبيقات من 6.8 بار إلى 689 بار
- يصل تصنيف ضغط الإثبات إلى 1.5× المقياس الكامل
- يصل ضغط الانفجار إلى 3× المقياس الكامل
خصائص خرج الإشارة
- خرج المقياس الكامل: 10 ± 0.3 فولت تيار مستمر
- إشارة الصفر: 0.5 ± 0.1 فولت تيار مستمر
- نطاق مصدر الطاقة: 18 إلى 30 فولت تيار مستمر
- الحد الأقصى لاستهلاك التيار أقل من 15 مللي أمبير
- استجابة التردد: 0 هرتز إلى 5500 هرتز ±1 ديسيبل
استقرار القياس
- الخطية والتخلفية والتكرارية ضمن ±0.3% من المقياس الكامل
- تم تحسين التحول الحراري عبر نطاق درجة الحرارة المعوضة
- استجابة مستقرة أثناء دورات الضغط المستمرة
مقاومة البيئة
- درجة حرارة غلاف الإلكترونيات: -40 درجة مئوية إلى +85 درجة مئوية
- درجة حرارة رأس المستشعر: -40 درجة مئوية إلى +150 درجة مئوية
- تحمل الرطوبة حتى 95% تكثف
- حماية IP67 للمرفق
- أقصى ارتفاع للتركيب: 2000 متر
البناء المادي
- هيكل استشعار ملحوم C-276
- هيكل من الفولاذ المقاوم للصدأ 316L
- أسطح مطلية بالذهب وفقًا لـ MIL-G-45204 Type III Grade A
- تصميم صناعي مقاوم للتآكل

توافق حلقة O مع الوسائط

مادة حلقة O	الوسائط الموصى بها
الهيفلور (أسود)	كبريتيد الهيدروجين، زيت البترول، زيت التوربينات، البروبان، الغاز الطبيعي
الإيثيلين بروبيلين (أرجواني)	هيدروكسيد الأمونيوم والأمونيا اللامائية

رؤى Global PLC Spare HUB

يتميز 146824-0050 بأداء ممتاز بشكل خاص في أنظمة ضواغط الترددات عالية السرعة. وتلتقط استجابته عالية التردد تقلبات الاحتراق والضغط السريعة بدقة.

تعمل المواد المتينة للغلاف على تحسين المتانة طويلة الأمد في تطبيقات الغازات المسببة للتآكل. وغالبًا ما ينشر مهندسو الميدان هذا الطراز في منشآت التكرير وضغط الغاز.

بالمقارنة مع الكابلات الصناعية للأغراض العامة، يوفر هذا التكوين اتساقًا أقوى للإشارة أثناء أحداث الضغط الدوري. ويدعم التصميم برامج التشخيص المتقدمة والصيانة التنبؤية.

تكامل المعدات الموصى بها

ضواغط الغاز الترددية
محركات الغاز الصناعية
أنظمة مراقبة الاحتراق
منصات تحليل ضغط الأسطوانة
معدات مراقبة ضغط العمليات
أنظمة ضغط غاز خطوط الأنابيب
آلات إنتاج الطاقة

سيناريوهات التطبيق

مراقبة ضغط الاحتراق الديناميكي
تشخيص الضاغط عالي السرعة
تحليل توازن الأسطوانة
مشاريع تحسين كفاءة المحرك
أنظمة مراقبة نبضات الضغط
برامج الصيانة التنبؤية
مناطق العمليات الصناعية الخطرة

قدرات التشخيص

يدعم تحليل شكل موجة ضغط الأسطوانة
يكتشف أنماط الاحتراق غير الطبيعية
يحدد ظروف تسرب الصمام
يساعد في تقييم توازن حمل الضاغط
يدعم مراقبة أحداث الضغط العابرة
يحسن تحليل موثوقية المعدات الدوارة

شهادات المناطق الخطرة والامتثال

متوافق مع FCC Part 15
متوافق مع EN 61326-1 EMC
متوافق مع توجيه RoHS 2011/65/EU
معتمد وفقًا لتوجيه ATEX 2014/34/EU
معتمد لمنطقة IECEx الخطرة
معتمد من الفئة الأولى القسم 1
معتمد من الفئة الأولى القسم 2
معتمد من Ex ia IIC T4 Ga
معتمد من Ex nA IIC T4 Gc
معتمد من Ex ec IIC T4 Gc

معلومات ميكانيكية وتركيبية

الأبعاد: 3.175 سم × 3.175 سم × 3 سم
الوزن الكلي للتجميع: 0.25 كجم
وزن رأس المستشعر: 150 جرام
عزم التركيب الموصى به: 68 نيوتن متر
مصمم لبيئات الاهتزاز الصناعية
يدعم التكامل المباشر مع تجميعات محولات الضغط

الشحن والضمان

تعبئة صناعية أصلية من المصنع
دعم ضمان لمدة 12 شهرًا
شحن سريع خلال 24-48 ساعة
خدمة توصيل عالمية متاحة
الشحن مدعوم من FedEx و UPS و DHL
يشمل تغليف التصدير الواقي

أسئلة فنية متكررة

لماذا تعد استجابة التردد مهمة في تحليل ضغط الأسطوانة؟
تحسن استجابة التردد الأعلى اكتشاف أحداث الاحتراق والنبض السريعة.
كيف يجب على المهندسين اختيار نطاق الضغط الصحيح؟
اختر نطاقًا أعلى بقليل من ضغط التشغيل العادي للحفاظ على دقة القياس وهامش الأمان.
ما هي مادة الختم المناسبة لتطبيقات الغاز الطبيعي؟
تعمل حلقات O من الهيفلور بشكل جيد في بيئات تشغيل الهيدروكربونات والغاز الطبيعي.
ما هي مشكلة التركيب التي تؤثر عادة على استقرار إشارة الضغط؟
قد يؤدي تطبيق العزم غير الصحيح إلى عدم اتساق الختم وقراءات ضغط غير مستقرة.
لماذا تعد حماية IP67 مهمة للتثبيتات الميدانية؟
إنها تحسن الموثوقية في بيئات العمليات الصناعية الرطبة والمتربة والخارجية.
