146055-90-02-00 مسابر تثبيت عكسي بغطاء سيراميك 3300 | بنتلي نيفادا

نظرة عامة على المنتج

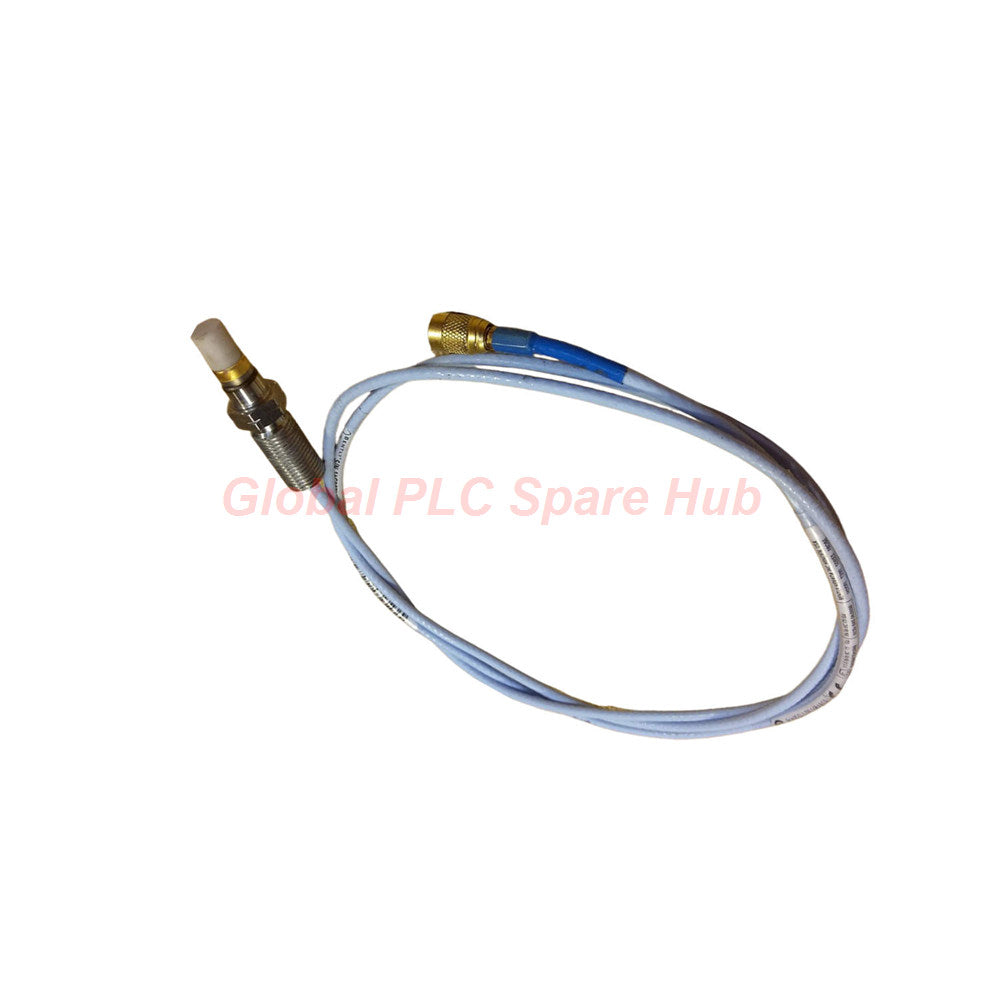

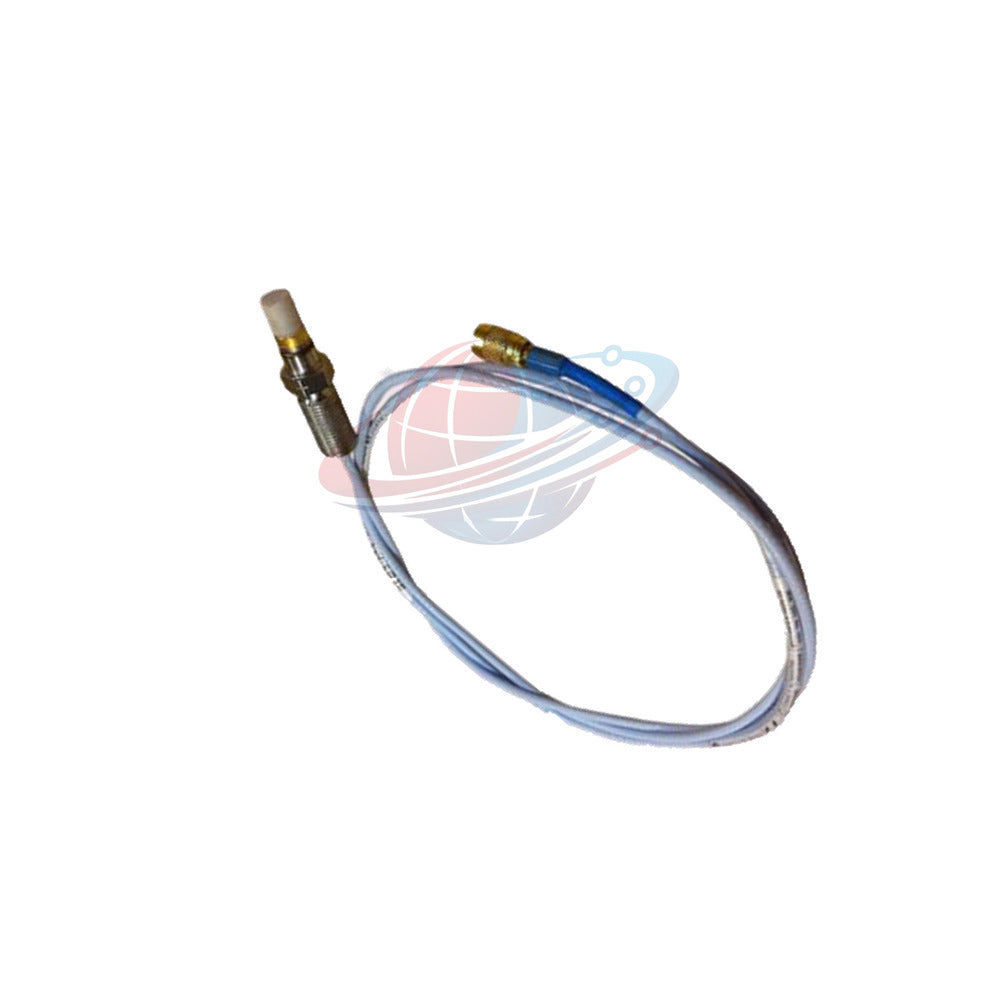

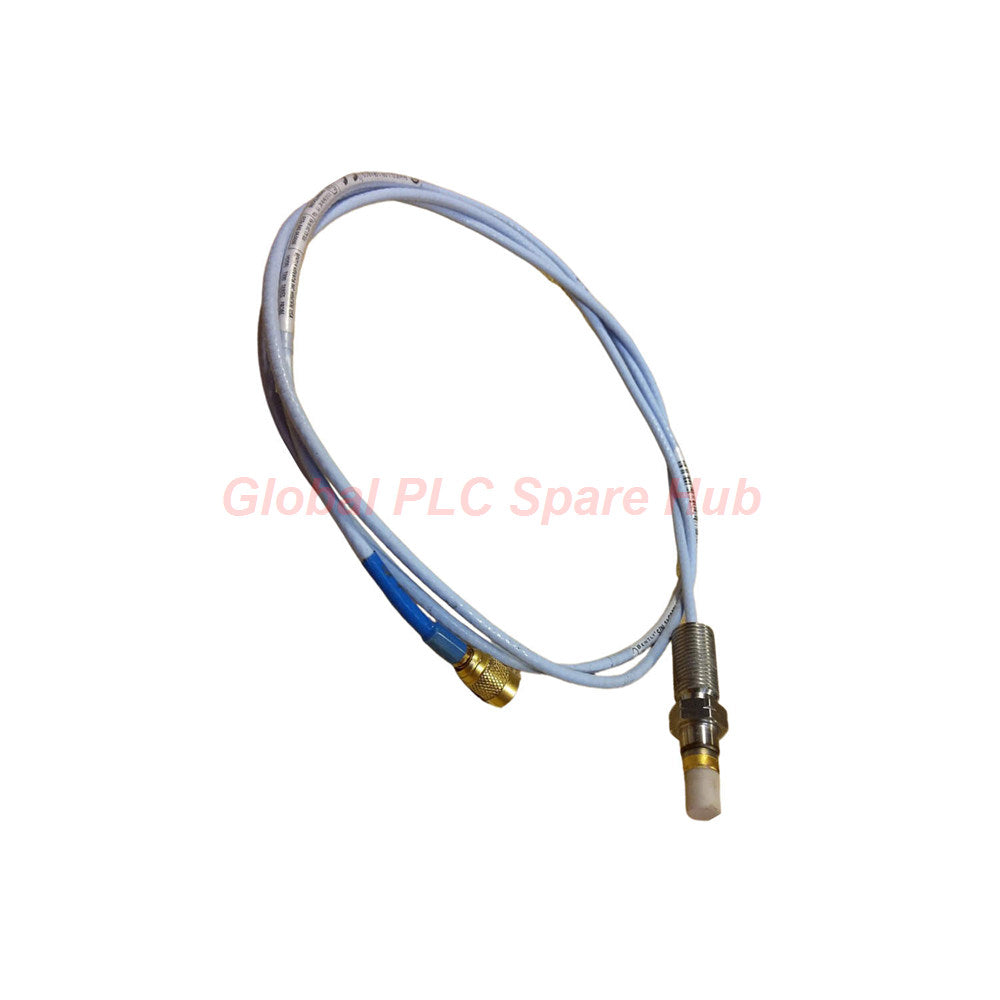

يضمن مسبار التثبيت العكسي ذو الغطاء السيراميكي Bently Nevada 3300 146055-90-02-00 قياسًا موثوقًا للاهتزاز للآلات الدوارة.

يثق المهندسون في هذا المسبار للمراقبة عالية الدقة في المنشآت الصناعية.

تم تصميمه لتقديم أداء ثابت تحت درجات الحرارة والضغوط القصوى.

رؤية Global PLC Spare HUB

يدعم هذا النموذج قياس الفجوة بدقة بأقل تشويه للإشارة.

يحافظ طرفه المصنوع من السيراميك الألومينا على الخطية عبر نطاق التشغيل الكامل.

يضمن الغلاف المصنوع من الفولاذ المقاوم للصدأ AISI 304 استقرارًا ميكانيكيًا قويًا.

يعمل موصل ClickLoc المصغر على تبسيط الاتصال والاستبدال في الميدان.

تعتمد الصناعات على هذا المسبار للصيانة التنبؤية وتشخيص الآلات عالية السرعة.

يتكامل بسلاسة مع مكونات نظام 3300 XL ومستشعرات Proximitor.

توزيع التكوين

• رقم الجزء: 146055-AA-BB-CC
  • 146055 = خيط 3/8-24 UNF
  • A: خيار الطول الكلي
    • -90 = 9.0 أمتار (29.5 قدم)
  • B: خيار الموصل ونوع الكابل
    • 02 = موصل محوري ClickLoc مصغر، كابل قياسي
  • C: خيار موافقة الوكالة
    • -00 = غير مطلوب

المواصفات الفنية

• العلامة التجارية: Bently Nevada
• الموديل: 3300 146055-90-02-00
• النوع: مسبار تثبيت عكسي بغطاء سيراميك
• خيط المسبار: 3/8-24 UNF، أقصى تعشيق 0.563 بوصة
• المقاومة الاسمية للتيار المستمر: 9.87 ± 0.90 أوم
• النطاق الخطي: 0.25–1.78 ملم (10–70 ميل)
• عامل المقياس المتزايد (ISF): 7.87 فولت/ملم ±6.5%
• مادة طرف المسبار: سيراميك الألومينا (Al2O3)
• مادة الغلاف: فولاذ مقاوم للصدأ AISI 304
• كابل المسبار: محوري 75 أوم، معزول بـ FEP، أطوال 0.5–9 م
• درجة حرارة التشغيل: -51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +351 درجة فهرنهايت)
• تصنيف الضغط: 34 بار (500 رطل لكل بوصة مربعة) نيتروجين
• الضمان: 12 شهرًا
• حالة المصنع: جديد وأصلي في عبوة المصنع

تصنيف درجة الحرارة

• لـ EPL Ga و Gc:
  • T1: -55 درجة مئوية إلى +232 درجة مئوية
  • T2: -55 درجة مئوية إلى +177 درجة مئوية
  • T3: -55 درجة مئوية إلى +120 درجة مئوية
  • T4: -55 درجة مئوية إلى +80 درجة مئوية
  • T5: -55 درجة مئوية إلى +40 درجة مئوية
• لـ EPL Dc:
  • T2 80 درجة مئوية عند Ta: -55 درجة مئوية إلى +232 درجة مئوية
  • T2 25 درجة مئوية عند Ta: -55 درجة مئوية إلى +177 درجة مئوية
  • T1 70 درجة مئوية عند Ta: -55 درجة مئوية إلى +120 درجة مئوية
  • T1 30 درجة مئوية عند Ta: -55 درجة مئوية إلى +80 درجة مئوية
  • T1 05 درجة مئوية عند Ta: -55 درجة مئوية إلى +100 درجة مئوية
  • T0 90 درجة مئوية عند Ta: -55 درجة مئوية إلى +40 درجة مئوية

إرشادات التثبيت

• تأكد من أن التعشيق الملولب لا يتجاوز 0.563 بوصة.
• توصيل بمستشعر Proximitor متوافق وواجهة نظام 3300.
• توجيه الكابل لتجنب الانحناءات الحادة أو الإجهاد الميكانيكي.
• الحفاظ على نقاط تلامس نظيفة على موصلات ClickLoc.
• تأكيد التأريض الصحيح لسلامة الإشارة.

قدرة التشخيص

• تمكن من القياس الدقيق لاهتزازات الدوار.
• يدعم الكشف المبكر عن اختلال المحاذاة أو عدم التوازن.
• يوفر إشارة عالية الدقة لأنظمة مراقبة الحالة.
• يتكامل مع برامج الصيانة التنبؤية لتحليل الاتجاهات.
• يقلل الإنذارات الكاذبة الناتجة عن الضوضاء البيئية.

تطبيقات نموذجية

• توربينات البخار والغاز
• ضواغط صناعية عالية السرعة
• الآلات الدوارة في محطات الطاقة
• المضخات والآلات التي تعمل بالمحركات
• الصناعات الثقيلة وعمليات التصنيع

التعبئة والشحن

• 1 × مسبار ذو غطاء سيراميك Bently Nevada 3300 146055-90-02-00
• تغليف المصنع مع وثائق الفحص
• الشحن عبر FedEx، UPS، DHL
• شحن سريع في غضون 24-48 ساعة

الأسئلة الشائعة

هل يمكن للمسبار التعامل مع التغيرات السريعة في درجة الحرارة؟

نعم، يحافظ الطرف السيراميكي والغطاء المصنوع من الفولاذ المقاوم للصدأ على الثبات عبر الدورات الحرارية.

كيف أختار طول الكابل الصحيح؟

اختر -90 لطول 9 أمتار عند مراقبة الأهداف البعيدة، وتقلل الأطوال الأقصر من ضعف الإشارة.

هل هذا المسبار مناسب لتطبيقات الضغط العالي؟

نعم، مصنف حتى 34 بار؛ تتوفر تعديلات مخصصة لضغوط أعلى.

ما هي الصيانة الموصى بها للدقة على المدى الطويل؟

حافظ على نظافة الموصلات وقم بفحص تعشيق الخيط بانتظام.

ما هي الأنظمة المتوافقة تمامًا مع هذا المسبار؟

تضمن مكونات سلسلة 3300 XL فقط الخطية الدقيقة وقابلية التبادل.
