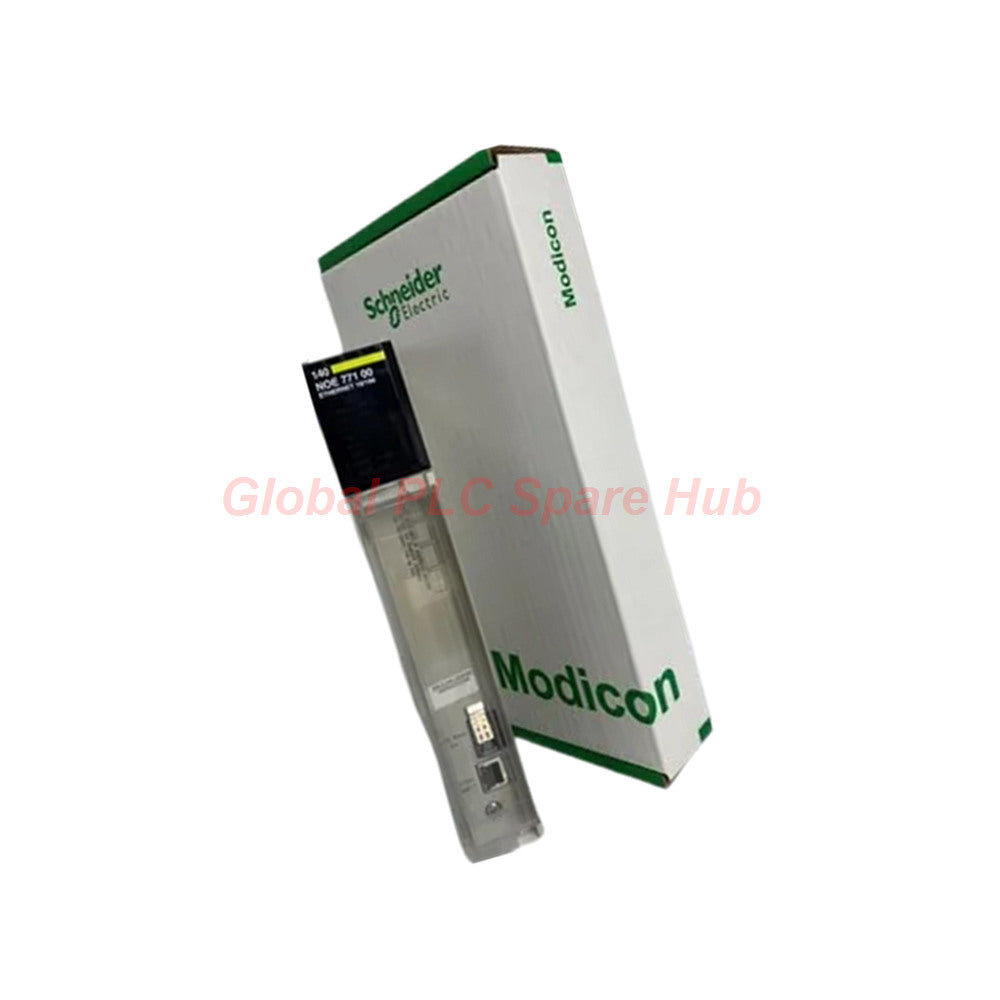

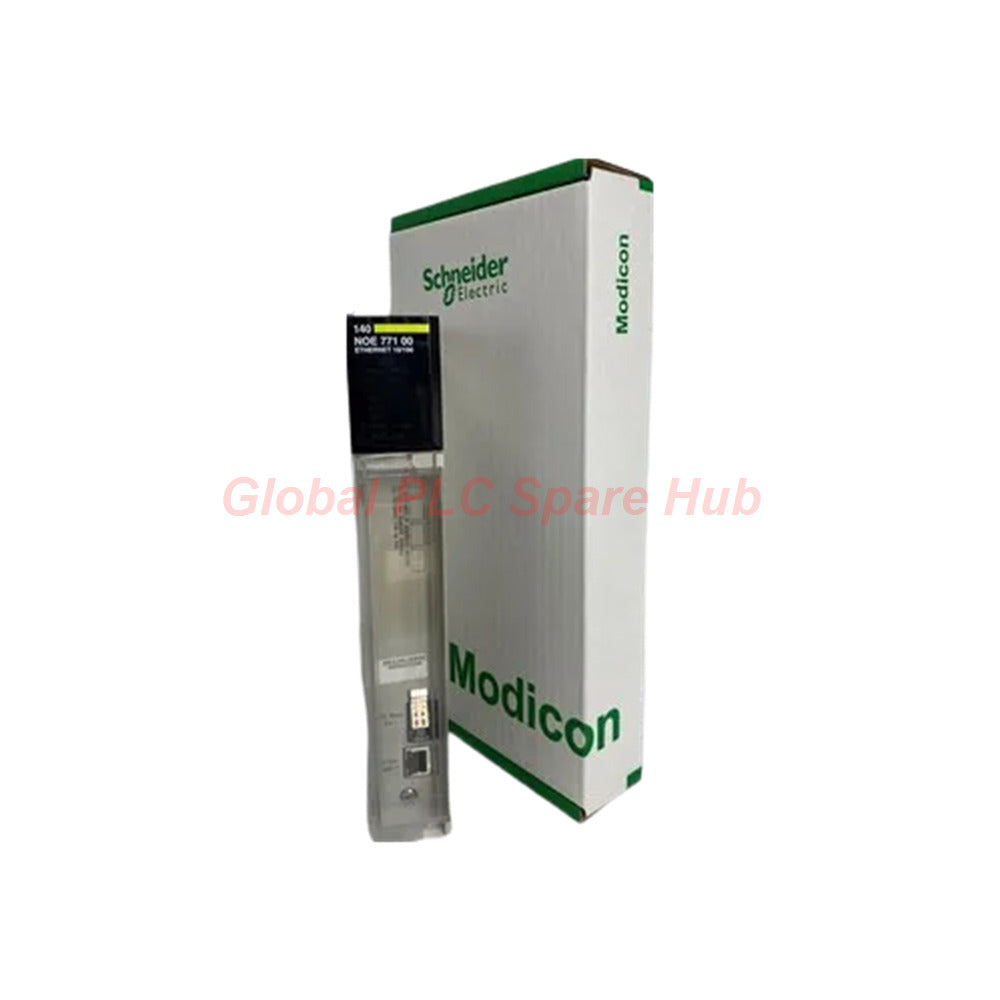

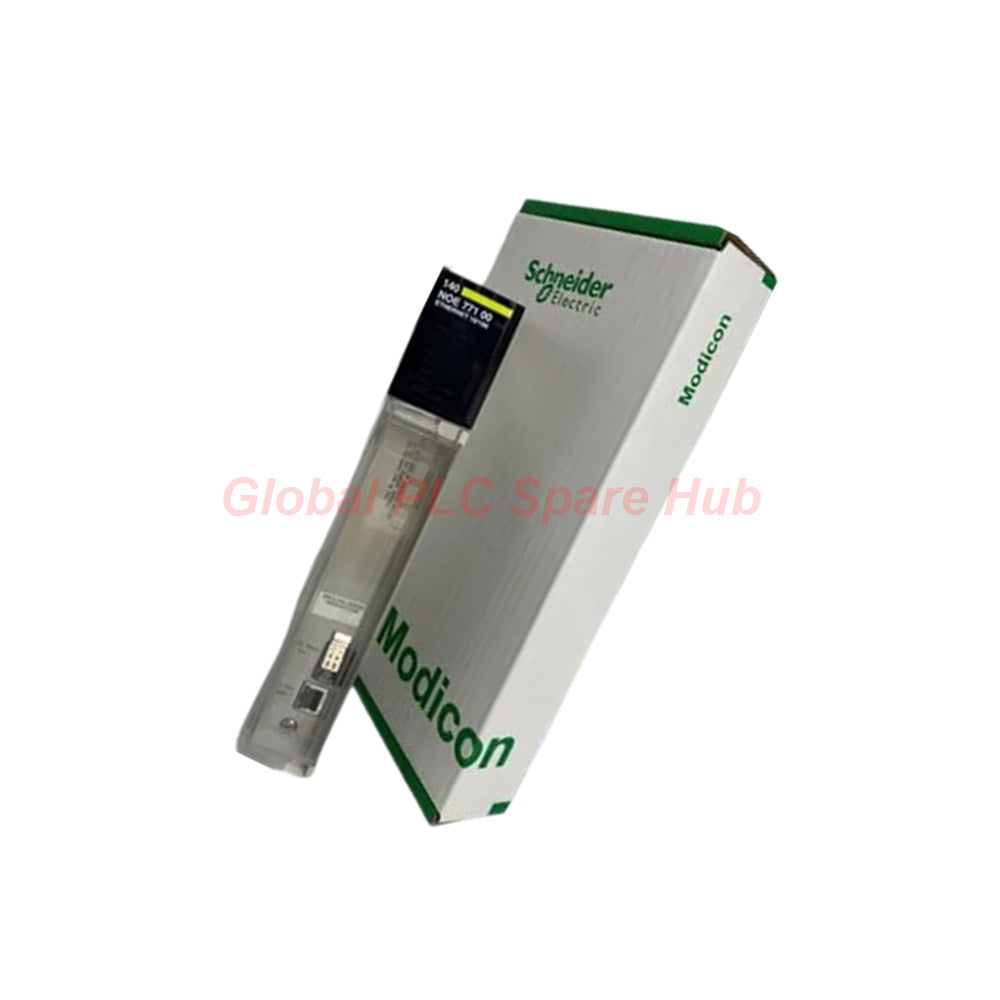

140NOE77100 وحدة اتصالات إيثرنت Modicon Quantum من شنايدر

Manufacturer: Schneider Electric
Product No.: 140NOE77100
Condition： متوفر بالمخزون
Product Type: وحدة اتصالات الإيثرنت
Product Origin: FR
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

وحدة 140NOE77100 ايثرنت TCP/IP من شنايدر إلكتريك موديكون كوانتوم

تُعد 140NOE77100 وحدة اتصالات إيثرنت صناعية لمنصة الأتمتة Modicon Quantum.

تدعم الوحدة مراسلة Modbus TCP، ومسح الإدخال/الإخراج عبر الإيثرنت، والتشخيصات المدمجة القائمة على الويب.

تتيح البنية اتصالات مستقرة لوحدات التحكم المنطقية القابلة للبرمجة (PLC) عبر البنية التحتية للإيثرنت الصناعية.

يدعم التصميم أنظمة التشغيل الآلي الزائدة التي تتطلب توفرًا عاليًا للشبكة.

ينشر المهندسون هذه الوحدة في أنظمة التحكم في العمليات الموزعة وأنظمة الاتصالات الصناعية على مستوى المصنع.

هوية المنصة

العلامة التجارية: شنايدر إلكتريك
النموذج: 140NOE77100
السلسلة: Modicon Quantum
نوع الوحدة: وحدة شبكة إيثرنت TCP/IP
المفهوم: جاهز شفاف من الفئة B20
بلد المنشأ: فرنسا
تنسيق الوحدة: تنسيق Quantum القياسي
درجة الحماية: IP20

بنية اتصالات الإيثرنت المتكاملة

وظيفة الاتصال	القدرة التقنية
البروتوكول الصناعي	Ethernet Modbus TCP/IP
سرعة الإرسال	10/100 ميجابت/ثانية (اكتشاف تلقائي)
واجهة الزوج الملتوي	RJ45 10BASE-T / 100BASE-TX
واجهة الألياف الضوئية	MT/RJ 100BASE-FX
خدمات الاتصال	مراسلة Modbus TCP ومسح الإدخال/الإخراج
دعم التكرار	بنية مكررة في وضع الاستعداد الساخن

أدوات الهندسة المدمجة

وظيفة عارض الرف المتكاملة
محرر بيانات مدمج عبر طرفية الكمبيوتر
الوصول إلى التشخيصات القائمة على الويب
صفحات ويب تشخيصية محددة مسبقًا
دعم مراقبة الاتصالات في الوقت الفعلي
إمكانية تصور نشاط الشبكة

مؤشرات تشخيص اللوحة الأمامية

تتضمن الوحدة مؤشرات LED تشخيصية صناعية مخصصة لتحديد الصيانة السريعة.

10 ميجابايت/100 ميجابايت: إشارة معدل بيانات الإيثرنت
Coll: مراقبة اكتشاف الاصطدام
Kernel: إشارة وضع التنزيل
Fault: إشارة عطل وحدة الإيثرنت
RUN: حالة تشغيل شبكة الإيثرنت
Fduplex: إشارة الاتصال المزدوج الكامل
Ready: إشارة جاهزية الوحدة
Link: حالة اتصال الشبكة النشط
Active: إشارة تشغيل الرف
TxAct/RxAct: نشاط الإرسال والاستقبال

الخصائص الكهربائية والبيئية

مصدر الطاقة	يتم تشغيله عبر اللوحة الخلفية للرف
استهلاك التيار	750 مللي أمبير عند 5 فولت تيار مستمر
درجة حرارة التشغيل	0 درجة مئوية إلى +60 درجة مئوية
درجة حرارة التخزين	-40 درجة مئوية إلى +85 درجة مئوية
مقاومة الرطوبة	95% بدون تكاثف
ارتفاع التشغيل	حتى 4500 متر
حماية من التفريغ الكهروستاتيكي	4 كيلوفولت ملامسة / 8 كيلوفولت هوائي
المناعة الكهرومغناطيسية	10 فولت/متر من 80 إلى 1000 ميجاهرتز
الوزن	0.345 كجم

الامتثال الصناعي والشهادات

حاصل على شهادة CE
حاصل على شهادة UL 508
معتمد من cUL
متوافق مع CSA C22.2 No.142
متوافق مع FM Class 1 Division 2

موثوقية الشبكة وقدرات التشخيص

يدعم المراقبة المستمرة لاتصالات الإيثرنت
يحسن سرعة تحديد أعطال شبكة PLC
يدعم استراتيجيات التكرار الصناعية
يوفر تصورًا سريعًا لحالة الاتصال
يحسن كفاءة استكشاف الأخطاء وإصلاحها أثناء الصيانة
يدعم نقل البيانات الصناعية المستقرة
يقلل من مخاطر انقطاع الاتصال
يدعم بنيات التحكم الصناعية الموزعة

المعدات والتطبيقات الصناعية المناسبة

أنظمة Modicon Quantum PLC
شبكات الأتمتة الصناعية الموزعة
أنظمة التحكم في العمليات
مرافق أتمتة معالجة المياه
محطات النفط والغاز
أنظمة التحكم في توليد الطاقة
البنى التحتية للإيثرنت الصناعية
أنظمة الاتصالات الإشرافية على مستوى المصنع
تطبيقات دمج SCADA
بيئات شبكة التحكم المكررة

رؤية Global PLC Spare HUB

توفر 140NOE77100 أداءً مستقرًا لاتصالات الإيثرنت لبنى أتمتة Quantum.

تبسط الوحدة اتصالات PLC الموزعة من خلال قدرة Modbus TCP المدمجة.

تعمل خدمات الويب التشخيصية المدمجة على تحسين كفاءة الصيانة بشكل كبير.

تعزز بنية الاستعداد الساخن الاستمرارية التشغيلية أثناء أحداث تبديل الشبكة.

يقدر المهندسون الصناعيون هذه الوحدة لموثوقية الاتصالات على المدى الطويل.

تعمل الوحدة بفعالية في بيئات الإيثرنت الصناعية عالية المتطلبات.

توصيات التركيب الهندسي

يتم التركيب داخل رفوف Modicon Quantum المتوافقة فقط
استخدم كابلات إيثرنت صناعية محمية
افصل أسلاك الاتصال عن دوائر الجهد العالي
تحقق من تكوين تكرار الشبكة قبل بدء التشغيل
افحص موصلات الألياف الضوئية قبل التشغيل
تأكد من سعة طاقة الرف قبل تركيب الوحدة

خدمات اللوجستيات والتسليم

تغليف احترافي مضاد للكهرباء الساكنة متضمن
تغليف حماية للتصدير الصناعي مطبق
الشحن الدولي عبر FedEx متاح
دعم لوجستيات UPS الصناعية متاح
التسليم السريع العالمي عبر DHL متاح
يتم شحن معظم الطلبات في غضون 24-48 ساعة

الضمان والدعم

ضمان لمدة 12 شهرًا متضمن
مساعدة فنية متوفرة بعد التسليم
تم فحص ما قبل الشحن قبل الإرسال
تم التحقق من جودة التعبئة الصناعية قبل الشحن

الأسئلة الشائعة الاحترافية

لماذا يعد تكرار الاستعداد الساخن مهمًا في الاتصالات الصناعية؟
يعمل تكرار الاستعداد الساخن على تحسين توفر الشبكة في حالات فشل وحدة التحكم أو الاتصال.
ما الميزة التي توفرها تشخيصات الويب المدمجة؟
تبسط تشخيصات الويب استكشاف الأخطاء وإصلاحها دون الحاجة إلى برامج هندسية إضافية.
متى يجب على المهندسين اختيار منافذ اتصالات الألياف الضوئية؟
منافذ الألياف مناسبة للاتصالات لمسافات طويلة وبيئات التداخل الكهرومغناطيسي العالية.
كيف يمكن للفنيين تحديد مشكلات اتصالات الإيثرنت بسرعة؟
توفر مؤشرات LED التشخيصية باللوحة الأمامية رؤية فورية للاتصال ونشاط الشبكة.
ما الذي يجب على المشترين التحقق منه قبل اختيار 140NOE77100؟
تأكد من توافق الرف، وتوبولوجيا الشبكة، ومتطلبات الألياف، وتكوين التكرار، واحتياجات تكامل Modbus TCP.
