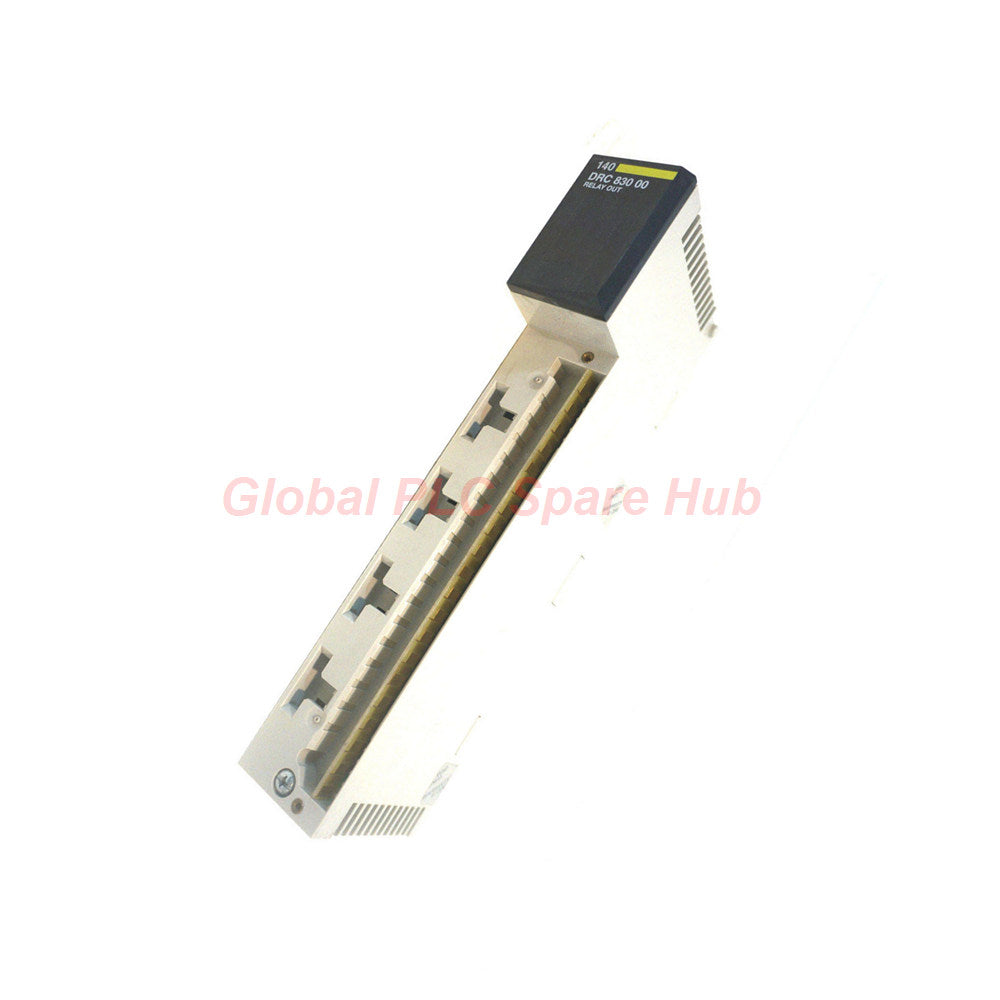

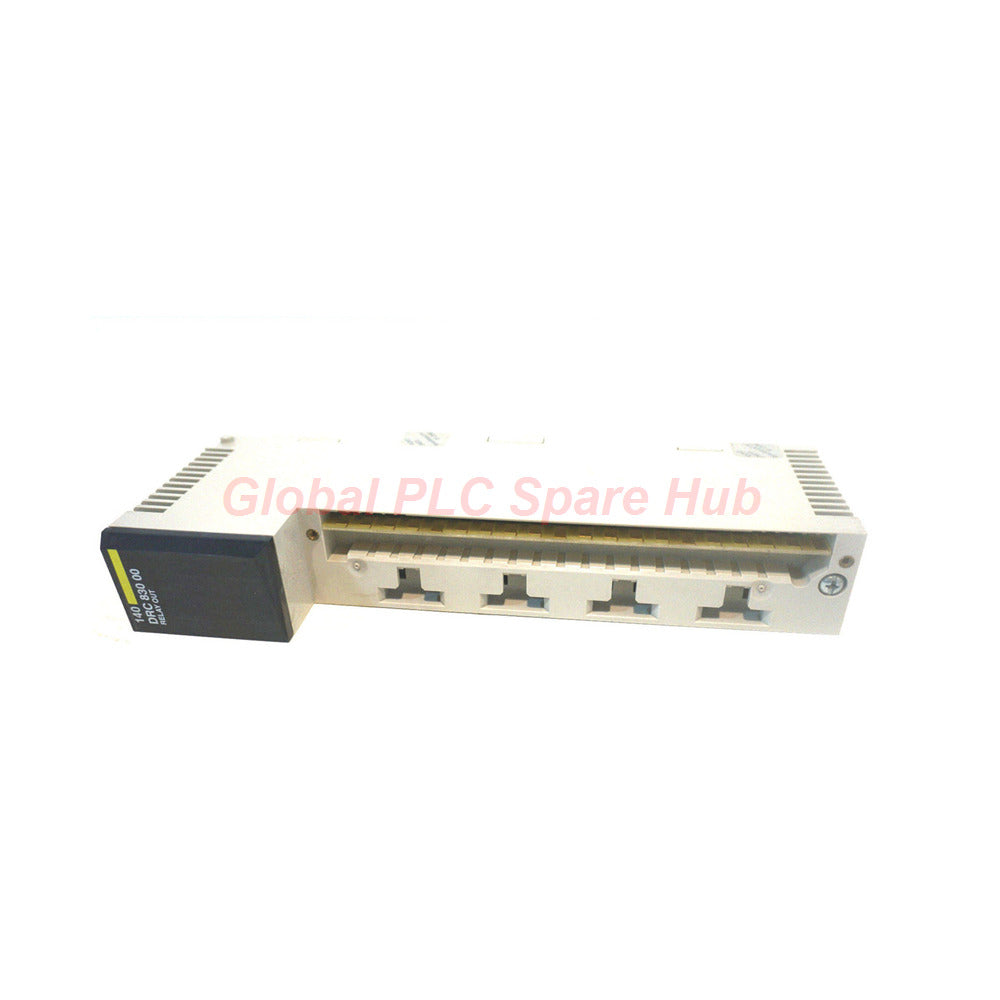

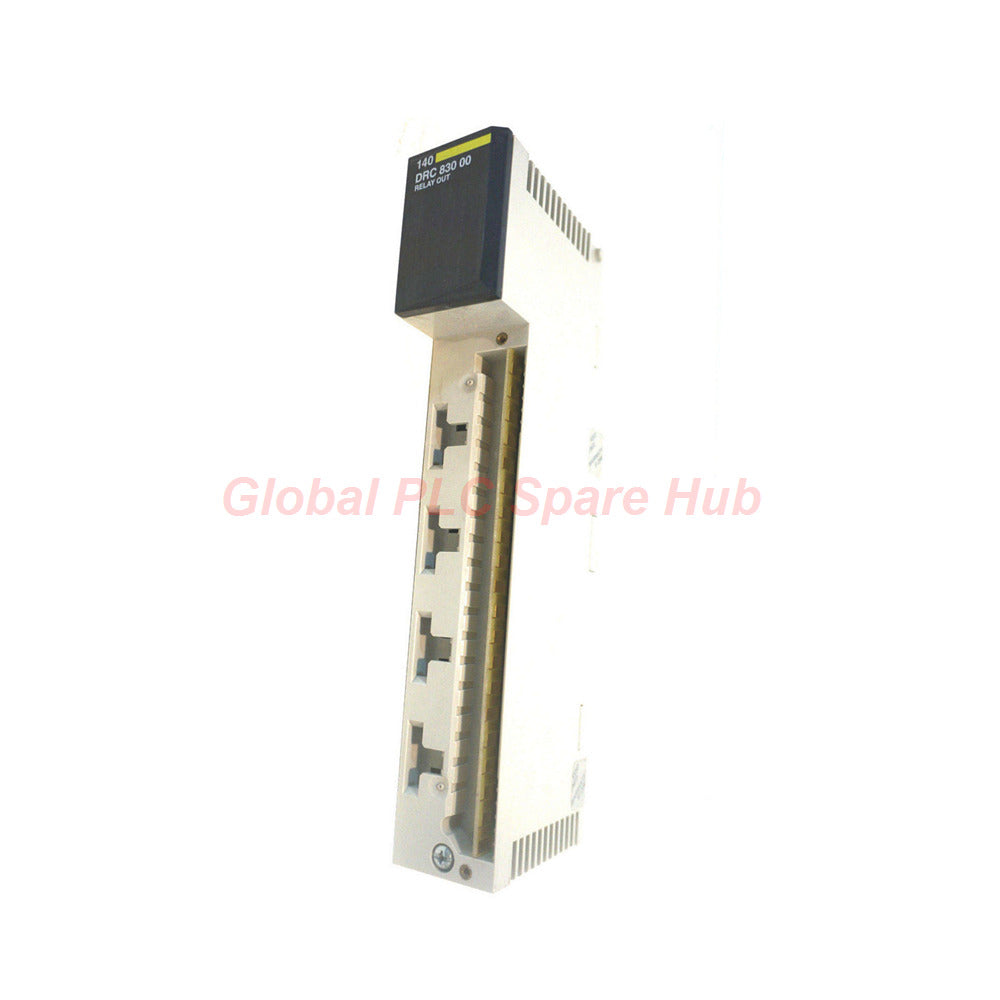

وحدة مخرج مرحل Quantum من شنايدر إلكتريك 140DRC83000 | 8 نقاط

نظرة عامة على المنتج

تُعد الوحدة 140DRC83000 وحدة إخراج منفصلة بنقطة ترحيل (ريليه) مكونة من 8 نقاط، مصممة لمنصة الأتمتة موديكون كوانتوم. صُممت هذه الوحدة لتكون متعددة الاستخدامات، وتدعم نطاقًا واسعًا من الجهد (حتى 250 فولت تيار متردد/تيار مستمر) وتتميز بوصلات من النوع C (1 مفتوح عادةً/مغلق عادةً). تُعد هذه الوحدة ضرورية للتطبيقات التي تتطلب عزلًا جلفانيًا بين وحدة التحكم PLC والأحمال الصناعية عالية الطاقة.

مصفوفة الأداء الفني

• العلامة التجارية/الموديل: شنايدر إلكتريك 140DRC83000
• تهيئة الإخراج: 8 مخرجات ترحيل من النوع C.
• تبديل الحمل: حتى 5 أمبير (مقاومة) عند 250 فولت تيار متردد أو 30 فولت تيار مستمر.
• تنوع الجهد: سعة تشغيل 20-250 فولت تيار متردد و 5-150 فولت تيار مستمر.
• حماية من زيادة التيار: حماية داخلية من نوع فاريستور 275 فولت لكل قناة.
• سرعة الاستجابة: 10 مللي ثانية (من إيقاف إلى تشغيل) / 20 مللي ثانية (من تشغيل إلى إيقاف) استجابة نموذجية.
• المتانة: 10,000,000 دورة ميكانيكية؛ 200,000 دورة كهربائية (تيار متردد مقاوم).
• متطلبات الناقل: استهلاك تيار 560 مللي أمبير من اللوحة الخلفية (backplane) لوحدة كوانتوم.

رؤية Global PLC Spare HUB

تحظى الوحدة 140DRC83000 بتقدير كبير لمرونتها في تبديل إشارات التيار المتردد عالية الجهد والتيار المستمر منخفض الجهد ضمن نفس الوحدة. تجعل تهيئة الاتصال واسعة النطاق منها خيارًا مفضلًا لتحديث وحدات التحكم كوانتوم القديمة التي تتعامل مع أنواع أجهزة المجال غير المتجانسة.

• القدرة التشخيصية: تتميز بمؤشر LED "F" (خطأ) لتشخيص الدائرة الخارجية ومؤشر LED "نشط" مخصص لتأكيد الاتصال السليم بالناقل، مما يضمن استكشاف الأخطاء وإصلاحها بسرعة في حال وجود قصر في الأسلاك الميدانية أو أعطال.
• نطاق التطبيق: تُستخدم بشكل متكرر في حلقات واجهة التحكم بالمحركات الثقيلة، وتشغيل الصمامات، وإشارات الإنذار في وحدات كوانتوم الموزعة.

اللوجستيات والدعم

• الشحن: تسليم عالمي سريع عبر FedEx أو UPS أو DHL.
• المعالجة: إرسال سريع في غضون 24-48 ساعة.
• الضمان: ضمان جودة شامل لمدة 12 شهرًا على كل وحدة.

الأسئلة الشائعة المتخصصة

• س: لماذا تعتبر تهيئة الاتصال من النوع C مفيدة لتصميم الآلة الخاصة بي؟
  ج: تسمح وصلات النوع C بالتبديل المفتوح عادةً (NO) والمغلق عادةً (NC)، مما يوفر تحكمًا منطقيًا مرنًا مثل إشعارات الإنذار الآمنة من الفشل أو التغذية الراجعة ثنائية الحالة.
• س: هل يمكنني استخدام هذا للأحمال الاستقرائية مثل صمامات الملف اللولبي؟
  ج: نعم، الترحيل مصنف للأحمال الاستقرائية، ولكن تأكد من تركيب دوائر تثبيت خارجية لقمع EMF الخلفي وإطالة عمر التلامس إلى ما بعد الخط الأساسي البالغ 50,000 دورة.
• س: ما معنى تحديد العنوان "0.5 كلمة إخراج" بالنسبة لتهيئتي؟
  ج: يشير إلى أن الوحدة تتطلب نصف كلمة من مساحة السجل في خريطة ذاكرة وحدة التحكم، مما يجعلها فعالة للغاية في تهيئات الرفوف عالية الكثافة.
• س: كيف أتعامل مع سيناريوهات الاندفاع عالي التيار باستخدام هذا الترحيل؟
  ج: يدعم الترحيل تيار اندفاع يصل إلى 20 أمبير (10 مللي ثانية)؛ وبالنسبة لتيارات الاندفاع المستمرة التي تتجاوز ذلك، نوصي بتركيب ملامس وسيط خارجي (interposing contactor).
• س: نصيحة للاختيار: متى تكون حماية الفاريستور نشطة؟
  ج: يتم دمج الفاريستور الداخلي بشكل دائم لكل قناة، مما يوفر تثبيتًا نشطًا لارتفاعات الجهد دون الحاجة إلى أسلاك خارجية، مما يبسط تصميم الخزانة الخاصة بك.

دليل الاختيار الاحترافي

اختر الوحدة 140DRC83000 عندما تحتاج إلى تبديل عزل عالي والتحكم في كل من معدات المجال التي تعمل بالتيار المتردد والتيار المستمر بوحدة قياسية واحدة. تأكد دائمًا من أن مصدر طاقة رف كوانتوم الخاص بك يتمتع بسعة كافية لحمل تيار اللوحة الخلفية البالغ 560 مللي أمبير قبل الانتهاء من التركيب.
