وحدة إخراج منفصلة TTL موديكون كوانتم 140DDO15310 من شنايدر

Manufacturer: Schneider Electric
Product No.: 140DDO15310
Condition： متوفر بالمخزون
Product Type: وحدة إخراج TTL
Payment: T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

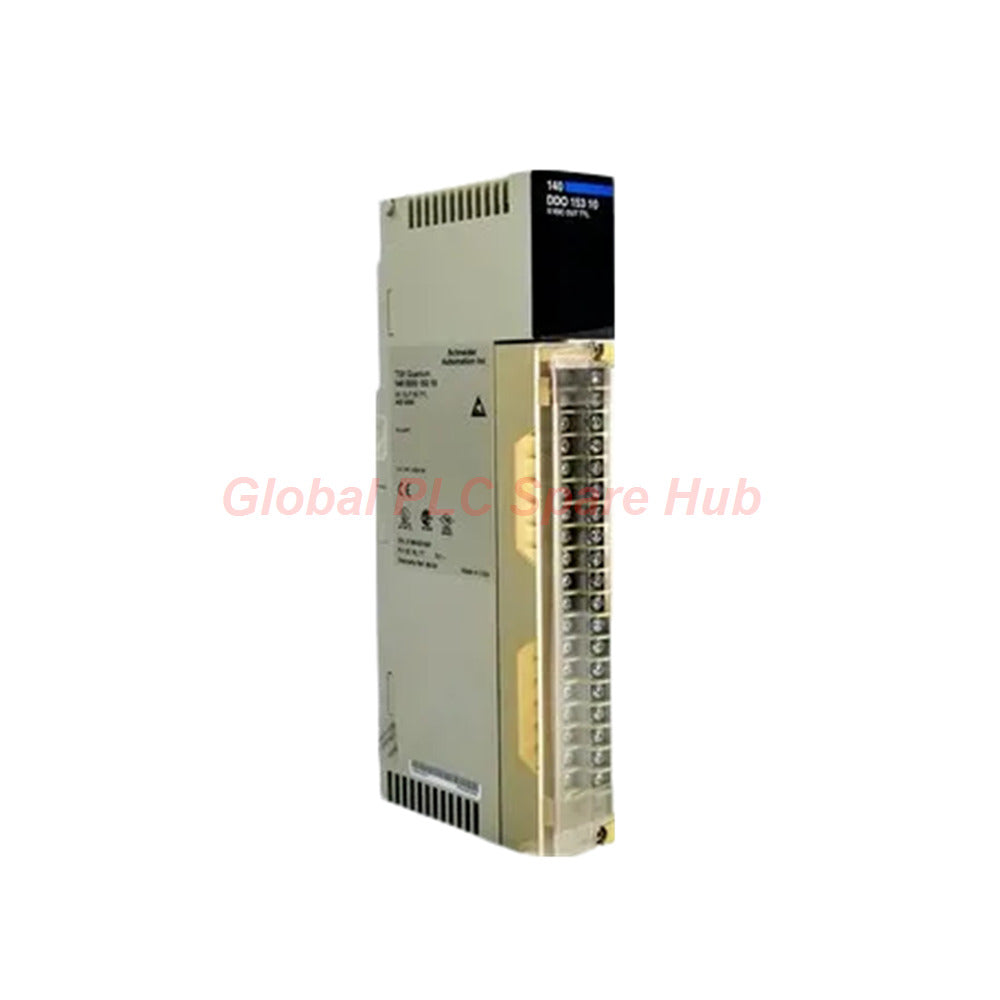

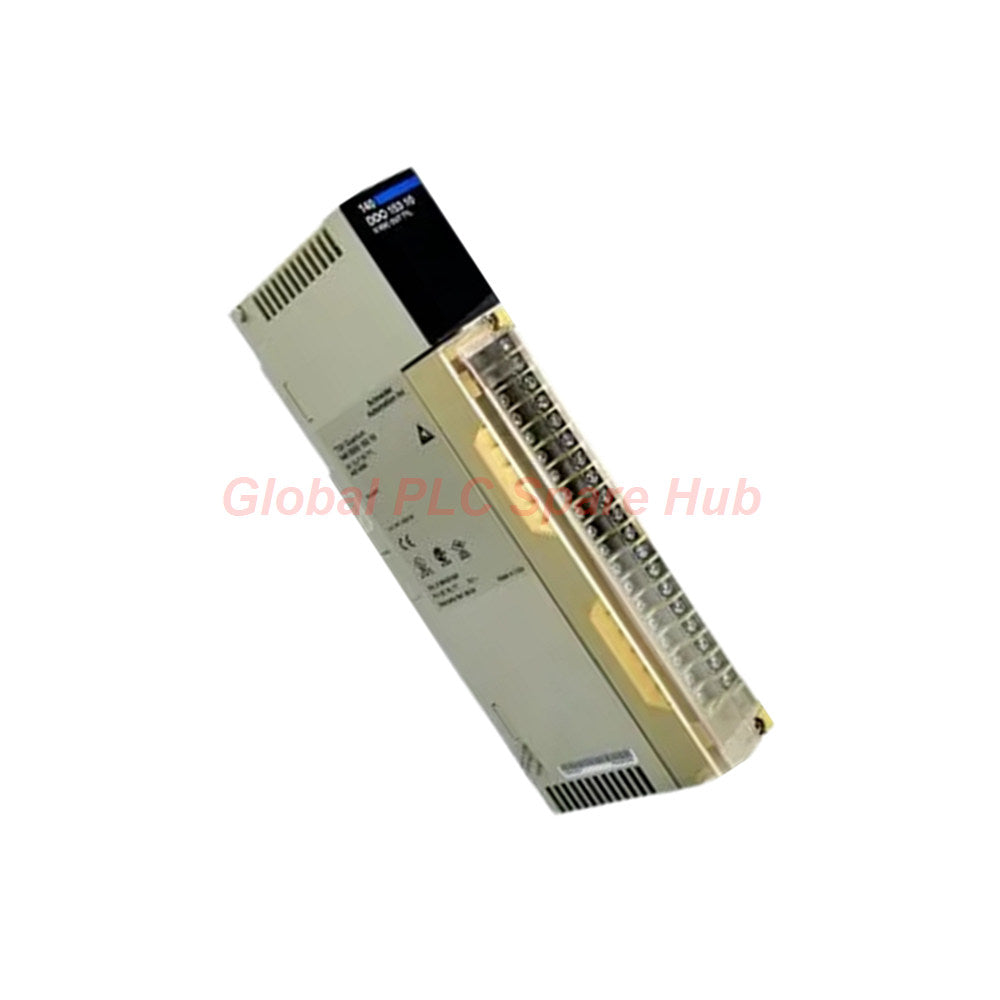

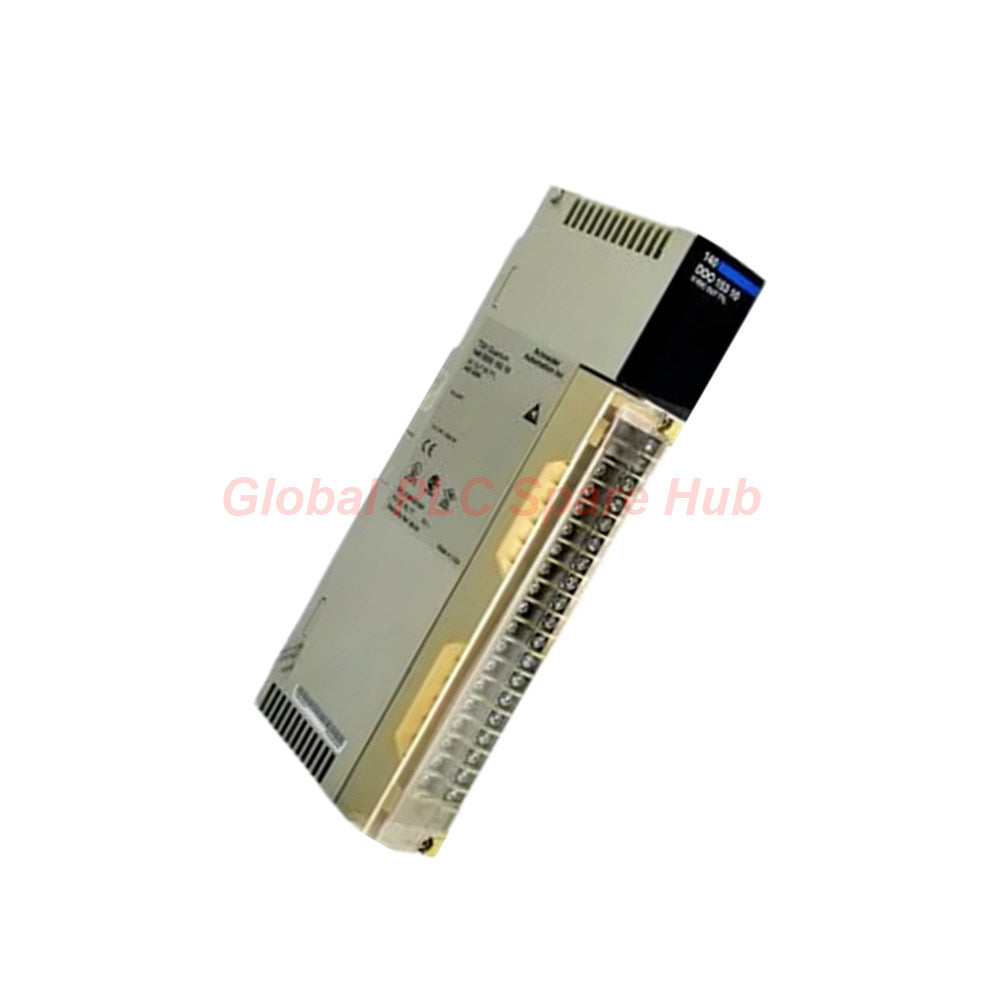

140DDO15310 وحدة الإخراج الرقمي TTL لـ Modicon Quantum

تقدم شنايدر إلكتريك 140DDO15310 تحكمًا رقميًا سريعًا من نوع TTL لأنظمة الأتمتة Modicon Quantum.

تدعم الوحدة أداء تبديل محددًا في بيئات PLC الصناعية الصعبة.

تبسّط بنيتها ذات الـ 32 نقطة تكامل التحكم الرقمي الموزع.

تجمع الوحدة بين وقت الاستجابة السريع، والحماية الكهربائية، وإمكانية الرؤية التشخيصية.

يعمل هذا التصميم على تحسين الاستقرار التشغيلي في خزانات التحكم الصناعية عالية الكثافة.

تفصيل تكوين الهندسة

طبقة التكوين	التعريف الفني
140DDO15310	وحدة إخراج رقمي Quantum TTL
32 O	بنية إخراج رقمي بـ 32 قناة
نوع TTL	منطق إخراج الترانزستور الغاطس الإيجابي
4 مجموعات	أربعة أقسام قنوات إخراج معزولة

نظرة عامة على بنية التحكم

32 قناة إخراج TTL منفصلة
4 مجموعات معزولة، كل منها 8 قنوات
تصميم إخراج غاطس إيجابي
أداء تبديل عالي السرعة
قمع مدمج للجهد العابر
بنية حماية داخلية بالصمامات
مقاومة EMC من الدرجة الصناعية
مصممة لأنظمة Modicon Quantum PLC

المواصفات الفنية

المعلمة	المواصفات
المصنع	شنايدر إلكتريك
السلسلة	Modicon Quantum
الموديل	140DDO15310
نوع الوحدة	وحدة إخراج رقمي TTL
قنوات الإخراج	32 مخرجًا
مجموعات القنوات	4 مجموعات من 8 مخرجات
منطق الإخراج	TTL غاطس إيجابي
جهد الإخراج	5 فولت تيار مستمر
جهد الإمداد	من 4 إلى 5.5 فولت تيار مستمر
الحد الأقصى لتيار تحميل الوحدة	2.4 أمبير
الحد الأقصى لتيار المجموعة	600 مللي أمبير
الحد الأقصى لتيار النقطة	75 مللي أمبير
وقت الاستجابة	≤250 ميكروثانية
متطلبات تيار الناقل	350 مللي أمبير
استهلاك التيار	2800 مللي أمبير عند 5 فولت تيار مستمر
تبديد الطاقة	4 وات
العزل بين المجموعات	500 فولت RMS لمدة دقيقة واحدة
تيار الاندفاع	750 أمبير لمدة 0.5 مللي ثانية
درجة حرارة التشغيل	من 0 درجة مئوية إلى +60 درجة مئوية
درجة حرارة التخزين	من -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة	95% غير مكثفة
ارتفاع التشغيل	5000 متر كحد أقصى
نوع الحماية	حماية الصمامات وقمع العابر
الشهادات	CE, FM Class 1 Div 2, UL, CSA
الوزن	0.45 كجم

حالة LED ومنطق التشخيص

المؤشر	الوظيفة
مصباح LED النشط (ACTIVE)	يؤكد حالة اتصال ناقل PLC
مصباح LED الخطأ (Fault)	يعرض حالات الأعطال الخارجية
32 مصباح LED للقناة	يعرض حالة قنوات الإخراج في الوقت الفعلي

قدرة التشخيص المدمجة

اكتشاف فقدان طاقة المجال
مراقبة فشل الصمامات
رؤية الإخراج على مستوى القناة
إشراف اتصال الناقل
مراقبة حماية الاندفاع الكهربائي
إدارة سلامة تبديل الإخراج

بيئة التطبيقات الصناعية

أنظمة التصنيع المنفصلة
آلات التعبئة والتغليف الصناعية
أنظمة أتمتة الناقلات
خطوط الإنتاج التي يتحكم فيها PLC
أنظمة التحكم في المحركات الرقمية
منصات تسلسل العمليات في المصانع
لوحات التحكم الصناعية الموزعة
خزانات الأتمتة عالية الكثافة

تكامل المعدات المناسبة

رفوف Modicon Quantum PLC
أنظمة الإخراج الرقمية الموزعة
لوحات التحكم في المرحلات الصناعية
البنية التحتية لأتمتة الإنتاج
معماريات تسلسل الآلات
أنظمة تبديل العمليات الرقمية

رؤية Global PLC Spare HUB

يعمل 140DDO15310 بكفاءة في بيئات التحكم الصناعية سريعة التبديل.

تبسّط بنية القنوات المجمعة تنظيم الأسلاك الميدانية وتخطيط الصيانة.

يستفيد المهندسون من وقت الاستجابة السريع خلال تسلسلات الأتمتة عالية السرعة.

تعمل بنية الحماية المتكاملة على تحسين الموثوقية التشغيلية على المدى الطويل.

تحافظ الوحدة على أداء مستقر تحت الظروف الصناعية الكهرومغناطيسية الصعبة.

تعد وحدة الإخراج هذه مناسبة لأنظمة الأتمتة التي تتطلب تحكم تبديل TTL موثوقًا به.

توصيات التركيب الهندسي

فصل أسلاك الإخراج الرقمي عن كابلات المحركات عالية الطاقة
التحقق من تجميع الإخراج قبل التشغيل الميداني
الحفاظ على ممارسات التأريض الصحيحة للخزانة
فحص حالة الصمامات أثناء الصيانة الوقائية
التأكد من أن تيار الحمل يظل ضمن حدود الوحدة

المتانة البيئية والكهربائية

حماية من التفريغ الكهروستاتيكي بتلامس 4 كيلو فولت
مقاومة تفريغ الهواء 8 كيلو فولت
مناعة المجال الكهرومغناطيسي 10 فولت/متر
هيكل وحدة مقاوم للاهتزازات الصناعية
دعم التشغيل على ارتفاعات عالية تصل إلى 5000 متر

خدمة الشحن واللوجستيات

خدمة الشحن السريع الدولي عبر FedEx متاحة
دعم لوجستيات UPS الصناعية
خدمة التوصيل العالمية عبر DHL متاحة
تغليف واقٍ مضاد للكهرباء الساكنة متضمن
إرسال نموذجي في غضون 24-48 ساعة

تغطية ضمان لمدة 12 شهرًا

دعم ضمان لمدة 12 شهرًا متضمن
فحص وظيفي مكتمل قبل الشحن
مساعدة فنية متاحة خلال فترة الضمان
تغليف واقٍ من الدرجة الصناعية للتصدير متضمن

الأسئلة الشائعة المهنية

لماذا تستخدم هذه الوحدة بنية قنوات مجمعة؟

تبسط المخرجات المجمعة توزيع الحمل وتحسن كفاءة تنظيم الأسلاك.

كيف يحسن وقت الاستجابة السريع أداء الأتمتة الصناعية؟

يعمل التبديل السريع على تحسين دقة التوقيت أثناء عمليات تسلسل الآلات.

لماذا يعتبر قمع الجهد العابر مهمًا للمخرجات الرقمية؟

تقلل حماية القمع من الإجهاد الكهربائي الناتج عن الأحمال الصناعية الحثية.

ما هي ممارسة الصيانة التي تحسن موثوقية الوحدة على المدى الطويل؟

يجب على المهندسين فحص الأسلاك الميدانية وظروف تحميل التيار بشكل دوري.

ما هي الأنظمة التي تستفيد أكثر من وحدة الإخراج الرقمي هذه؟

اختر هذه الوحدة لتطبيقات PLC التي تتطلب تبديلًا رقميًا TTL عالي الكثافة.
