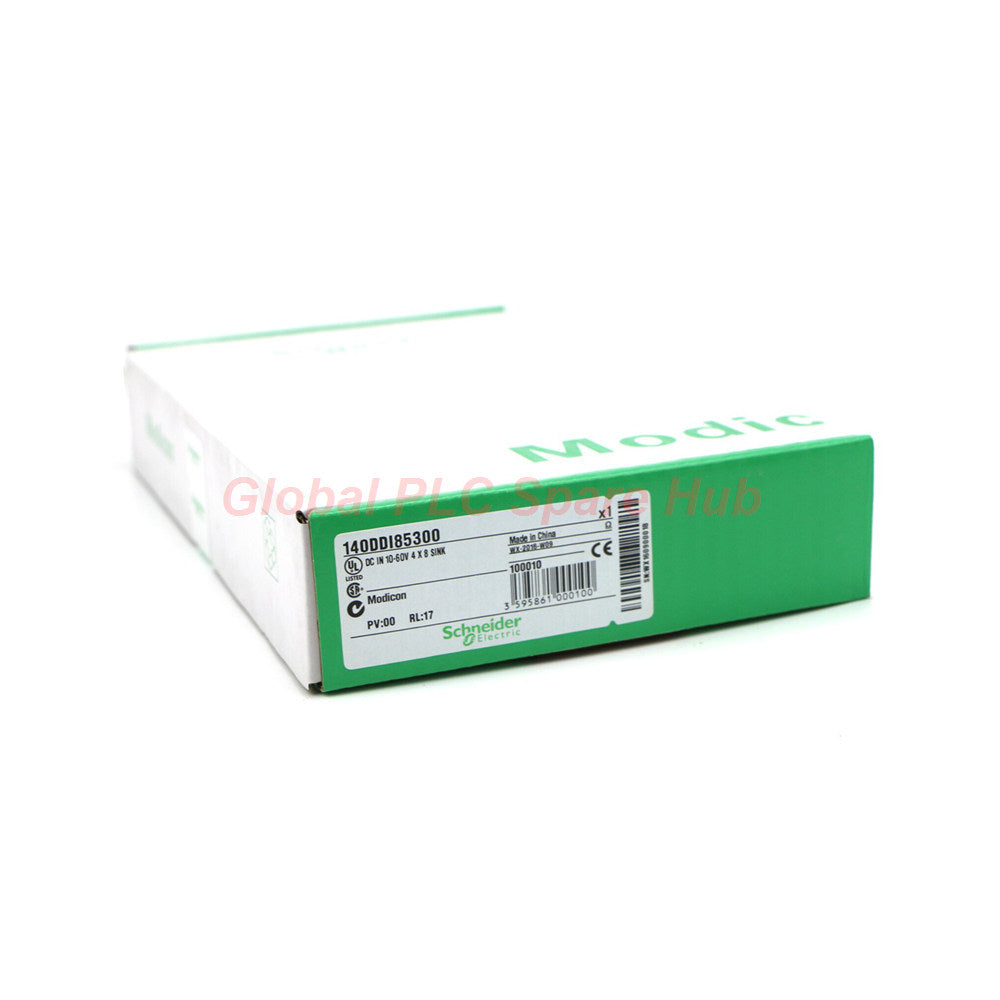

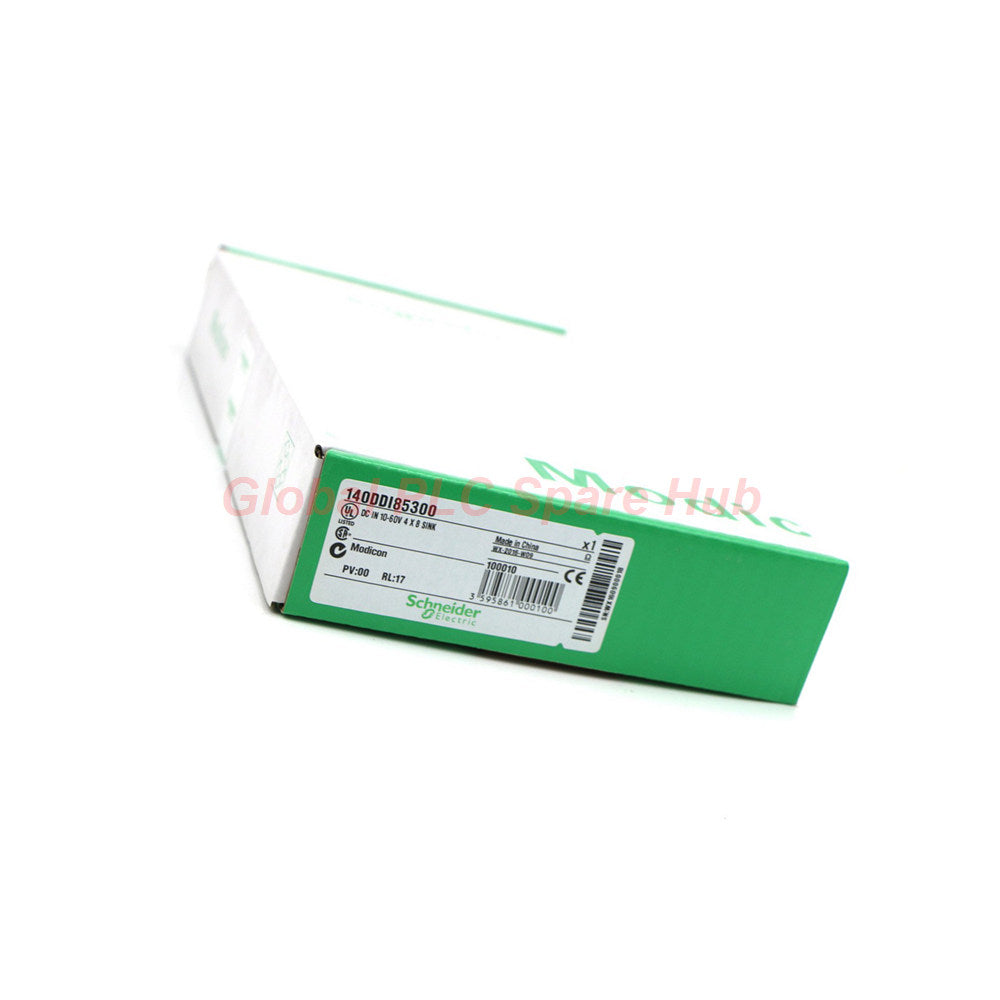

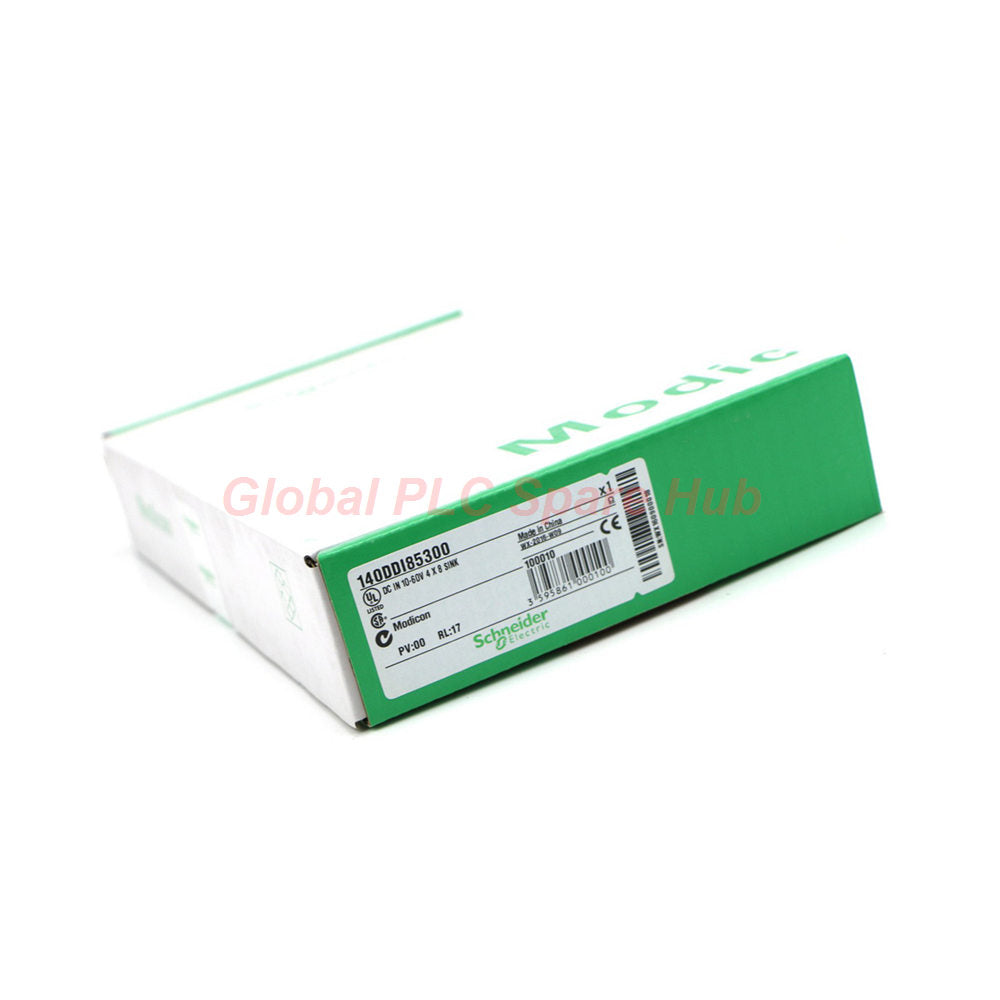

وحدة إدخال منفصلة 140DDI85300 شنايدر موديكون كوانتوم 32 نقطة

نظرة عامة على القدرات الهندسية والتطبيقات

يعد 140DDI85300 وحدة إدخال متعددة الاستخدامات وعالية الكثافة مصممة لمنصة التشغيل الآلي Modicon Quantum. تسهل هذه الوحدة الحصول على 32 إشارة منفصلة عبر طيف واسع من الجهد (10-60 فولت تيار مستمر)، مما يجعلها الخيار الأساسي للترقيات الصناعية القديمة حيث توجد مصفوفات استشعار ذات جهد مختلط. يضمن تصميمها القوي أداءً موثوقًا به في البيئات الشاقة، بما في ذلك المواقع البحرية والخطرة (الفئة 1، القسم 2).

مصفوفة المواصفات الفنية

• النموذج: 140DDI85300
• السلسلة: Modicon Quantum
• سعة الإدخال: 32 قناة (4 مجموعات من 8)
• منطق الإدخال: إيجابي (غاطس)
• التوافق مع الجهد: 12 فولت، 24 فولت، 48 فولت، و60 فولت تيار مستمر
• وقت الاستجابة: 4 مللي ثانية (تغيير الحالة)
• تردد التبديل: ≤ 100 هرتز
• تيار الناقل: 300 مللي أمبير
• العزل: 2500 فولت فعال (مجموعة إلى ناقل)

ذكاء التشخيص والموثوقية

• الإشارة في الوقت الفعلي: مصابيح LED خضراء عالية الوضوح لكل من قنوات حالة الإدخال البالغ عددها 32 بالإضافة إلى مصباح LED مخصص "نشط" للتحقق الفوري.
• سلامة الإشارة العالية: مصمم لتحمل التداخل الكهرومغناطيسي الشديد (10 فولت/م) والتفريغ الكهروستاتيكي، مما يضمن عدم وجود مشغلات منطقية ناتجة عن الضوضاء.
• المرونة التشغيلية: يسمح بالواجهة المباشرة مع أنواع مختلفة من المستشعرات دون الحاجة إلى مبدلات مستوى وسيطة.

رؤية Global PLC Spare HUB

يحدد فريقنا الفني 140DDI85300 كوحدة إدخال "عالمية" أساسية لمجموعة Modicon Quantum. وهي مناسبة تمامًا لمحطات المعالجة المعقدة، والبنية التحتية للمياه البلدية، وخطوط تصنيع السيارات القديمة. نظرًا لتسامحها الواسع مع المدخلات من 10 إلى 60 فولت، فإنها تقلل بشكل كبير من عدد أنواع الوحدات الاحتياطية التي تحتاج إلى الاحتفاظ بها في الموقع، وتعمل كبديل مثالي لإشارات المجال المتنوعة.

اللوجستيات وضمان الجودة

• اللوجستيات العالمية: إرسال سريع في غضون 24-48 ساعة عبر FedEx، UPS، وDHL.
• التزام الجودة: يتم توفير كل وحدة بـ ضمان جودة لمدة 12 شهرًا لضمان الاستقرار على المدى الطويل.

الأسئلة الشائعة الاحترافية ودليل الاختيار

هل يمكن لهذه الوحدة التعامل مع المدخلات ذات الجهد المختلط في وقت واحد؟
نعم، بشرط أن يتم تشغيل كل مجموعة من 8 قنوات بجهد متوافق ضمن نطاق 10-60 فولت تيار مستمر المحدد لمجموعة القنوات هذه.

ما هو الغرض من مجموعات القنوات الأربع في هذه الوحدة؟
توفر المجموعات فصلًا ماديًا وكهربائيًا، مما يسمح لك بتقسيم المدخلات الـ 32 إلى نطاقات طاقة مختلفة لمنع التداخل بين حلقات المستشعر عالية ومنخفضة الجهد.

لماذا تُفضل هذه الوحدة للتطبيقات البحرية؟
إن امتثالها لمعايير البحرية التجارية وقوتها الكهربائية العالية (2500 فولت فعال) تجعلها محصنة ضد الاهتزازات وتقلبات الطاقة الشائعة في السفن البحرية.

نصيحة للاختيار: احسب دائمًا إجمالي سحب طاقة اللوحة الخلفية؛ تتطلب هذه الوحدة 300 مللي أمبير من الناقل، وهو أعلى بكثير من الوحدات الرقمية للمبتدئين.

نصيحة الخبراء: عند التركيب في بيئات عالية الارتفاع (تصل إلى 5000 متر)، تأكد من وجود تهوية كافية للخزانة، حيث تزداد تبديد الحرارة بشكل طفيف مع زيادة كثافة النقاط واستخدام الجهد.

قائمة التحقق من النشر

• تحقق من أن رف Modicon Quantum الخاص بك يحتوي على فتحات متاحة ويمكنه تحمل حمل تيار الناقل البالغ 300 مللي أمبير.
• تأكد من أن منطق الإدخال (إيجابي/غاطس) يتطابق مع أسلاك المستشعر الميدانية الموجودة لديك.
• تأكد من أن درجة الحرارة المحيطة تظل ضمن 0 درجة مئوية إلى 60 درجة مئوية للحفاظ على التصنيف الكامل لـ 32 قناة.
