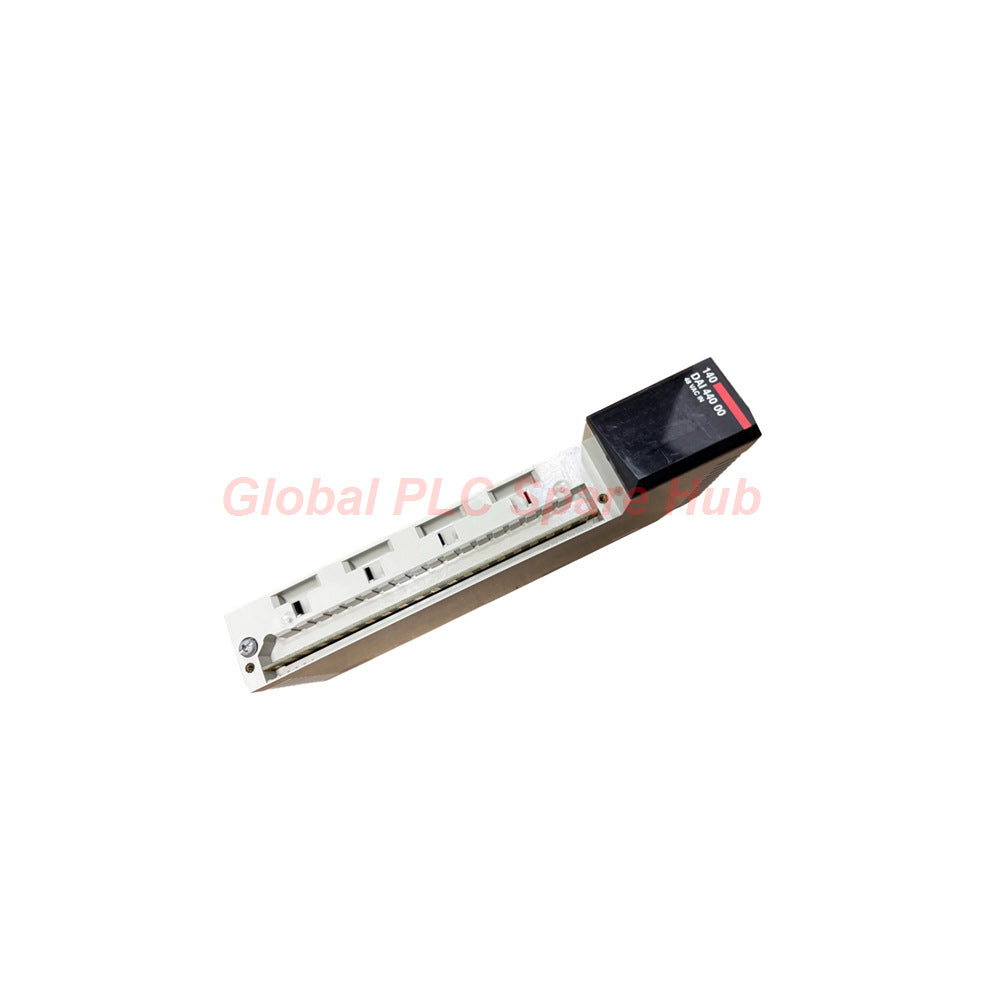

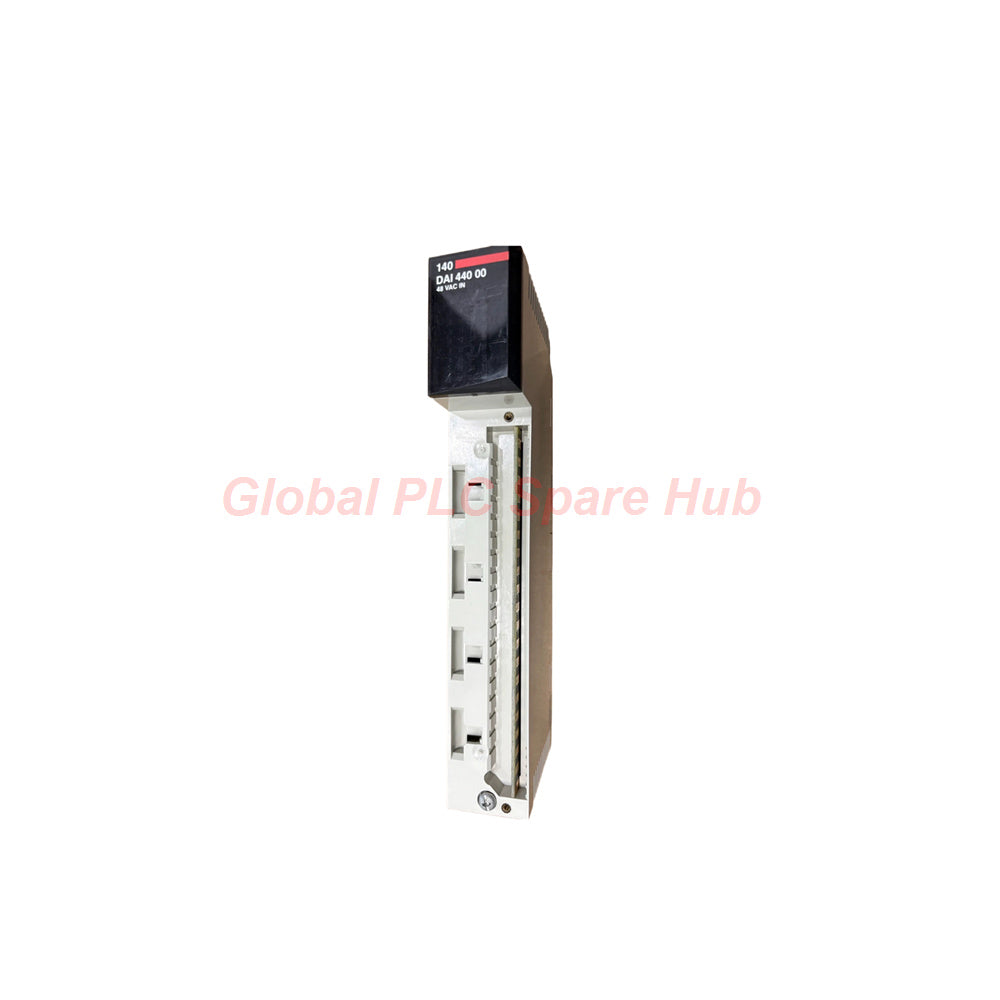

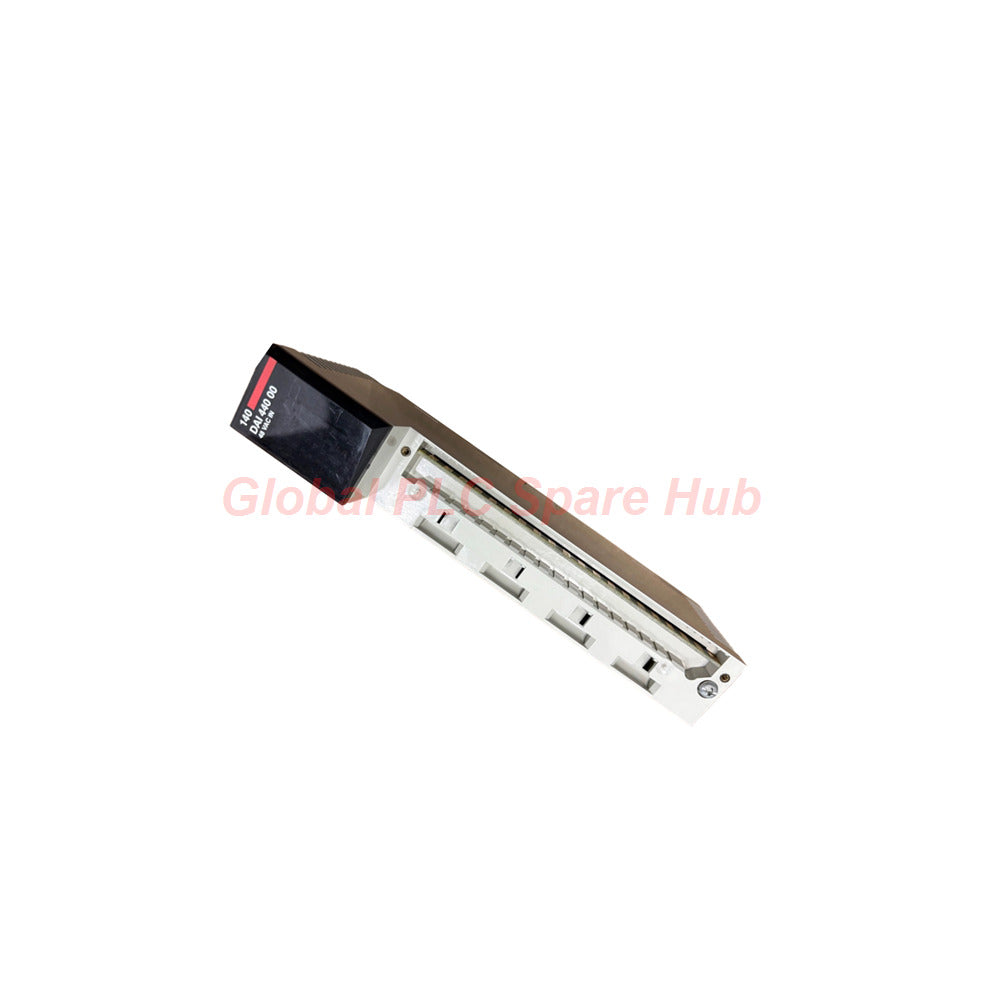

وحدة إدخال رقمي (DI) شنايدر إلكتريك موديكون كوانتوم 16 نقطة 140DAI44000

نظرة عامة على المنتج

تُعد وحدة Schneider Electric 140DAI44000 بمثابة وحدة إدخال منفصلة عالية الأداء للتطبيقات الصناعية.

تتكامل هذه الوحدة بشكل مثالي مع بنية التشغيل الآلي Modicon Quantum.

توفر 16 قناة إدخال فردية لمراقبة حالات الأجهزة الميدانية بشكل موثوق.

تنشر المصانع هذه الوحدة لإدارة الإشارات الرقمية الهامة عبر خطوط المعالجة الآلية.

المواصفات الفنية

• تحديد النواة: اسم العلامة التجارية هو Schneider Electric والموديل هو 140DAI44000.
• تصنيف السلسلة: تنتمي وحدة الإدخال هذه حصريًا إلى سلسلة التحكم المميزة Modicon Quantum.
• كثافة الإدخال: تحتوي واجهة الجهاز على 16 مدخلًا منفصلًا للأجهزة الميدانية.
• نطاق الجهد: تتعامل الوحدة مع جهد إدخال منفصل مقدر يبلغ 48 فولت تيار متردد.
• استجابة التردد: تستوعب دارة إدخال الشبكة نطاق تردد تشغيل من 47 إلى 63 هرتز.
• ملف تعريف العنونة: يتطلب التكوين كلمة إدخال واحدة بالضبط ضمن خريطة ذاكرة وحدة التحكم.
• تفاوت درجات الحرارة: تتراوح درجة الحرارة المحيطة للتشغيل من 0 إلى 60 درجة مئوية.
• حدود التخزين: تتراوح حدود درجة حرارة التخزين الآمنة من -40 إلى 85 درجة مئوية.
• التسامح البيئي: يتطلب كل من التشغيل والتخزين رطوبة قصوى تبلغ 80% رطوبة نسبية بدون تكاثف.
• القدرة على الارتفاع: تعمل الوحدة بشكل طبيعي على ارتفاعات تشغيل تصل إلى 1000 متر فوق مستوى سطح البحر.
• قدرة منع التداخل: مكونات ترشيح داخلية متخصصة تحمي المنطق الداخلي من الضوضاء الكهربائية الصناعية القاسية.

دليل التثبيت

أولاً، افصل جميع مصادر الطاقة الكهربائية قبل التعامل مع أجهزة حامل التشغيل الآلي.

قم بمحاذاة وحدة 140DAI44000 بعناية مع الفتحة المختارة على اللوحة الخلفية لـ Quantum.

ادفع الوحدة بقوة في اللوحة الخلفية حتى ينقر آلية القفل بإحكام.

شد براغي تثبيت الوحدة لمنع الانزلاق الميكانيكي أثناء اهتزاز المصنع.

قم بتوصيل مدخلات التيار المتردد 48 فولت الميدانية بكتلة الأطراف الأمامية باتباع مخطط الأسلاك الرسمي.

أعد طاقة النظام فقط بعد التحقق من أن جميع توصيلات التأريض تتوافق مع الأكواد الكهربائية المحلية.

سهولة تصحيح الأخطاء والصيانة

تتميز اللوحة الأمامية بمؤشرات حالة واضحة للفحص البصري السريع لكل قناة.

يمكن للمهندسين مراقبة حالات الإدخال المباشرة بسهولة من خلال واجهات برامج EcoStruxure أو Unity Pro القياسية.

يُسرع التصميم القابل للتبديل السريع من إجراءات الاستبدال دون الحاجة إلى إيقاف تشغيل النظام بالكامل.

تبسّط الكتل الطرفية القابلة للإزالة مهام إعادة التوصيل الميدانية أثناء دورات الصيانة الوقائية المجدولة.

ملاحظات التوافق

تتطابق هذه الوحدة بسلاسة مع أي مجموعة حامل لوحة خلفية Modicon Quantum قياسية.

تتواصل بسلاسة مع جميع وحدات تحكم Quantum القياسية باستخدام بروتوكولات ناقل النظام الأصلي.

تتفاعل منطق الإدخال بشكل نظيف مع مستشعرات 48 فولت تيار متردد، ومفاتيح، وجهات ترحيل.

معلومات الشهادات

تقوم الشركة المصنعة بتصنيع هذه الوحدة لتلبية معايير السلامة الصناعية العالمية.

تحمل شهادة CE الرسمية للامتثال للوائح الكهربائية الأوروبية.

يتوافق الجهاز مع توجيهات UL و CSA القياسية لمعدات التحكم الصناعي.

قائمة التعبئة وشروط الضمان

يحتوي صندوق المصنع على وحدة Schneider Electric 140DAI44000 جديدة تمامًا.

تتضمن الحزمة أيضًا وثائق المنتج القياسية ومواد التعبئة الهيكلية الواقية.

نقدم شرط ضمان لمدة 12 شهرًا كاملاً يغطي جميع جوانب الأداء الوظيفي.

تبدأ فترة الضمان هذه فور وصول الحزمة إلى منشأتك.

لوجستيات الشحن

يضمن مركز التنفيذ الآلي لدينا إرسالًا سريعًا في غضون 24 إلى 48 ساعة بعد الموافقة على الطلب.

نحن نقدم نقلًا سريعًا وموثوقًا به عالميًا باستخدام شركات الشحن الممتازة مثل FedEx و UPS و DHL.

يتلقى العملاء تفاصيل تتبع فورية عبر الإنترنت بمجرد مغادرة الشحنة لمستودعاتنا.

سيناريوهات التطبيق النموذجية

تتفوق هذه الوحدة في مراقبة أقفال أبواب السلامة على خطوط تجميع السيارات الثقيلة.

تستخدم مصانع تجهيز الأغذية هذه الوحدة لقراءة إشارات الحالة من مفاتيح الناقل الآلي.

تتكامل الأجهزة بسلاسة في محطات معالجة المياه لمراقبة جهات الاتصال الخاصة بحالة محرك التشغيل.

إنها مناسبة تمامًا لأنظمة النقل، وآلات التعبئة والتغليف، وخطوط مناولة المواد، ومحطات الضخ.

إمكانيات التشخيص

ينفذ النظام تشخيصات داخلية مستمرة للتحقق من سلامة الاتصال باللوحة الخلفية.

تظهر مؤشرات نقطة LED اختلافات فورية في الإشارة بين المستشعرات الميدانية ووحدة التحكم.

يسجل برنامج التحكم أخطاء كلمة الإدخال تلقائيًا لمساعدة الفنيين على عزل أعطال الاتصال المتقطعة.

رؤية Global PLC Spare HUB

توفر وحدة Schneider Electric 140DAI44000 موثوقية قصوى لدوائر التحكم في التيار المتردد ذات الجهد المتوسط.

تزيد كثافتها البالغة 16 نقطة من مساحة الرف مع الحفاظ على توليد حرارة منخفض.

يقدر المهندسون هذا الطراز بشكل كبير لقدراته الثابتة في معالجة إشارات 48 فولت تيار متردد.

تعمل بشكل جميل في مصانع الصلب، والمنشآت الكيميائية، ووحدات توليد الطاقة التي تتطلب مدخلات تيار متردد قوية.

دليل الاختيار

تأكد من أن مخرجات أجهزتك الميدانية تتطابق مع مواصفات جهد التشغيل 48 فولت تيار متردد المطلوبة.

تحقق من أن رف Quantum الحالي الخاص بك يحتوي على فتحة حرة متاحة لتنسيق وحدة قياسي.

حدد بطاقة 16 قناة هذه إذا كان التكوين الخاص بك يتطلب كلمة إدخال واحدة بالضبط من مساحة البيانات.

الأسئلة المتداولة

السؤال: ما هو متطلب جهد الإدخال الدقيق لهذه الوحدة المنفصلة؟

الإجابة: تتطلب الأجهزة جهد إدخال منفصل يبلغ 48 فولت تيار متردد ضمن نطاق تردد من 47-63 هرتز.

السؤال: كم عدد كلمات البيانات التي تشغلها هذه البطاقة في تكوين الذاكرة؟

الإجابة: تعالج الوحدة كلمة إدخال واحدة بالضبط في إعداد نظام Modicon Quantum الخاص بك.

السؤال: هل يمكنني تثبيت هذا الجهاز في حاوية خارجية عالية الرطوبة بأمان؟

الإجابة: لا، يجب تثبيت هذه الوحدة داخل بيئة داخلية نظيفة أقل من 80% رطوبة نسبية.

السؤال: كيف تتفاعل هذه الوحدة مع الضوضاء الصناعية عالية التردد في أرضية المصنع؟

الإجابة: تزيل فلاتر منع التداخل المدمجة الضوضاء الكهربائية للحفاظ على دقة إشاراتك الرقمية بالكامل.
