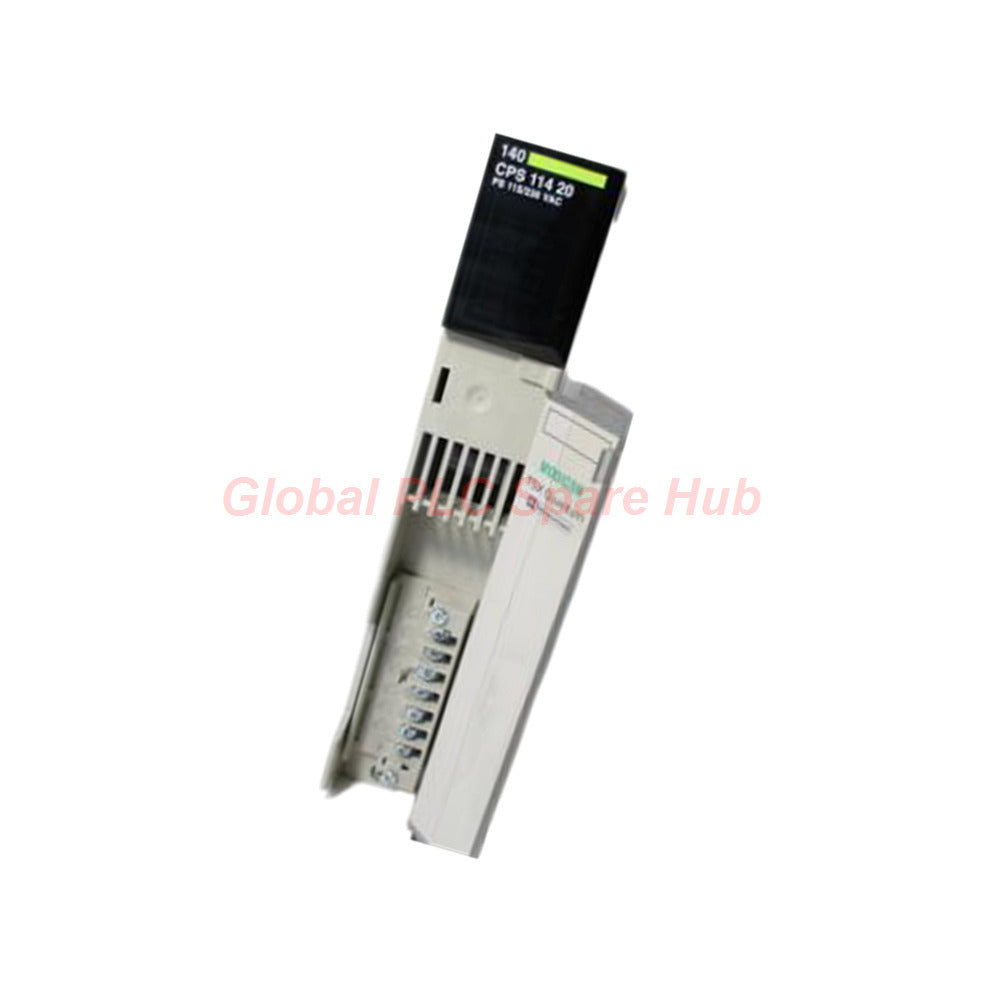

140CPS11420 مصدر طاقة شنايدر كوانتوم | تيار متردد 115/230 فولت

رؤى المحور الاحتياطي العالمي PLC

يعد 140CPS11420 من شنايدر إلكتريك مركز قوة عالي الأداء ضمن بنية Modicon Quantum. توفر هذه الوحدة مرونة تشغيل مزدوجة: يمكنها العمل كوحدة قائمة بذاتها للحوامل المحلية أو في تكوين قابل للجمع لدعم احتياجات المعالجة عالية الكثافة والمتعددة الحوامل. نؤكد على 140CPS11420 للأتمتة واسعة النطاق حيث تتجاوز متطلبات التيار الكلي 11 أمبير. يعتبر مخرج الإنذار المدمج (ملامس NC) ميزة تشخيصية بالغة الأهمية، حيث يوفر ملاحظات فورية تستند إلى المرحل للنظام في حالة حدوث خطأ في الطاقة، مما يعزز التوفر الكلي لحلقات السلامة والتحكم لديك.

المواصفات الهندسية

• الشركة المصنعة: شنايدر إلكتريك
• النموذج: 140CPS11420
• السلسلة: منصة أتمتة Modicon Quantum
• جهد الدخل: 115 فولت تيار متردد / 230 فولت تيار متردد (نطاق تلقائي)
• جهد الخرج: 5.1 فولت تيار مستمر
• تيار الخرج الأقصى: 11 أمبير (قائم بذاته) / 20 أمبير (قابل للجمع)
• مخرج الإنذار: ملامس NC واحد (6 أمبير عند 220 فولت) للكشف عن الأعطال
• تبديد الطاقة: 6 + (1.5 × Iout) واط
• درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)

إمكانية التشخيص وفائدة التطبيق

• السعة الديناميكية: تقوم تلقائيًا بضبط توصيل التيار بناءً على متطلبات الحمل عند التكوين في الوضع القابل للجمع.
• مرحل الأعطال: يتميز بملامس إنذار مخصص يسمح لنظامك الإشرافي باكتشاف مشكلات سلامة مصدر الطاقة قبل أن تؤدي إلى تعطل النظام.
• المرونة: مصمم لتحمل التداخل الكهرومغناطيسي الشديد (تم اختباره عند 10 فولت/متر) والتشغيل على ارتفاعات عالية (حتى 5000 متر).
• ملاءمة التطبيق: مثالي لحوامل PLC كثيفة الاستهلاك للطاقة، وأنظمة الإدخال/الإخراج الموزعة واسعة النطاق، ومشاريع البنية التحتية الحيوية.

الشحن وضمان الجودة

• الخدمات اللوجستية العالمية: عبور عالمي موثوق به عبر FedEx أو UPS أو DHL.
• المهلة الزمنية: تتم معالجة الطلبات وإرسالها في غضون 24 إلى 48 ساعة.
• ضمان الأداء: تتضمن كل وحدة 140CPS11420 ضمان أداء كامل لمدة 12 شهرًا.
• محتويات العبوة: 1x وحدة طاقة 140CPS11420 ووثائق.

أسئلة متكررة احترافية

سؤال: هل يمكنني مزج الوحدات المستقلة والقابلة للجمع في نفس اللوحة الخلفية؟

إجابة: لا، يجب أن يكون التكوين متسقًا عبر اللوحة الخلفية لضمان المشاركة الصحيحة للحمل والاستقرار الكهربائي.

سؤال: كيف يتفاعل مخرج الإنذار (ملامس NC) مع منطق PLC؟

إجابة: يجب توصيل ملامس NC ذو 6 أمبير بوحدة إدخال منفصلة؛ عندما يفشل مصدر الطاقة، تفتح الدائرة، مما يسمح لوحدة التحكم المنطقية القابلة للبرمجة (PLC) بتنفيذ إيقاف تشغيل متحكم فيه.

سؤال: لماذا يكون تيار التدفق مرتفعًا جدًا (38 أمبير) عند 115 فولت؟

إجابة: هذا أمر قياسي لإمدادات الطاقة الصناعية عالية السعة؛ تأكد من أن قاطع الدائرة العلوي الخاص بك مصمم لهذا التيار الفوري لمنع التعثر غير الضروري.

سؤال: هل تتطلب الوحدة خفضًا في القدرة عند درجات حرارة أعلى؟

إجابة: تم تصنيف الوحدة للحمل الكامل حتى 60 درجة مئوية (140 درجة فهرنهايت). إذا تجاوزت درجات الحرارة المحيطة هذا، فإن التهوية الخارجية للخزانة إلزامية.

سؤال: متى يجب علي اختيار وضع "الجمع" بدلاً من "الوقوف بذاته"؟

إجابة: حدد وضع "الجمع" فقط عندما تقوم بتوصيل مصادر طاقة متعددة بالتوازي لتلبية متطلبات التيار العالية.

استشارات المشتريات

• اختيار الكابل: نظرًا لسعة الخرج القصوى البالغة 20 أمبير، تأكد من أن كابلات الناقل الداخلية لديك ذات حجم مناسب لمنع انخفاض الجهد.
• نصيحة التكامل: تحقق دائمًا من مؤشر LED "Power OK" قبل الانتهاء من تشغيل نظامك؛ يشير مؤشر LED الداكن جنبًا إلى جنب مع ملامس إنذار NC مغلق إلى فشل حرج.
• الحماية: قم بإقران هذه الوحدة بصمام 2 أمبير بطيء النفخ على خط التيار المتردد لحماية الجانب الأساسي من الارتفاعات المفاجئة في الشبكة.
